Van cổng ty chìm nắp chụp là gì? Trong thi công hệ thống cấp nước đô thị và hạ tầng công nghiệp, một trong những thách thức lớn nhất là việc lắp đặt các thiết bị vận hành tại các vị trí chôn ngầm hoặc không gian hạn chế. Thực tế, không ít chủ đầu tư đã gặp phải tình trạng hệ thống rò rỉ, van bị gỉ sét nhanh chóng hoặc cực kỳ khó vận hành do chọn sai chủng loại van cho môi trường âm đất.

Đối với các đường ống đặt sâu dưới lòng đường hoặc vỉa hè, việc sử dụng van tay quay thông thường là điều bất khả thi. Đây chính là lý do van cổng ty chìm có nắp chụp ra đời. Với thiết kế đặc biệt giúp bảo vệ trục ty khỏi tác động của môi trường và khả năng vận hành linh hoạt qua nắp chụp, thiết bị này trở thành tiêu chuẩn vàng cho các hệ thống hạ tầng ngầm. Vậy cụ thể dòng van này là gì, nguyên lý hoạt động ra sao và tại sao nó lại vượt trội hơn so với các loại van thông thường? Hãy cùng đi sâu vào phân tích kỹ thuật ngay sau đây.

Van cổng ty chìm nắp chụp là gì?

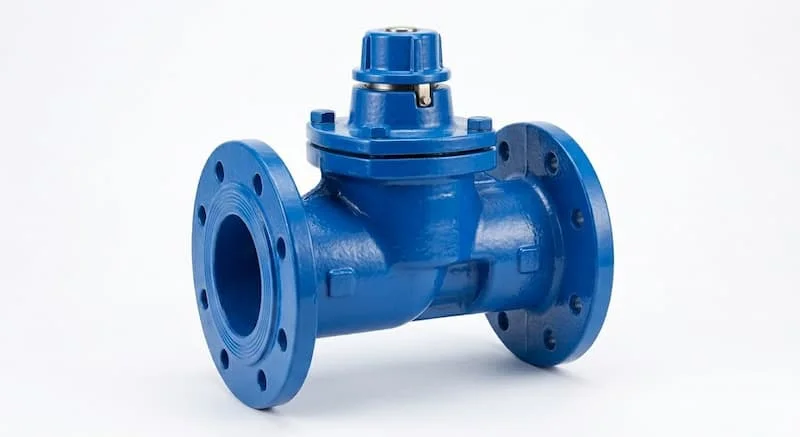

Van cổng ty chìm nắp chụp (tiếng Anh: Non-rising stem gate valve with cap) là một biến thể chuyên dụng của dòng van cổng (gate valve). Đặc điểm nhận dạng cốt lõi của thiết bị này là phần trục ty (stem) được thiết kế nằm gọn bên trong thân van và không hề thay đổi chiều cao hay nhô lên phía trên khi thực hiện thao tác đóng hoặc mở đĩa van.

Thay vì sử dụng tay quay (vô lăng) cồng kềnh, loại van này được điều khiển thông qua một nắp chụp (cap) hình vuông hoặc đa giác. Thiết kế này cho phép kỹ thuật viên sử dụng các thanh vặn chuyên dụng (T-key) để vận hành van từ trên mặt đất thông qua các hố van hẹp.

Vai trò chính của van là đóng hoặc ngắt dòng chảy hoàn toàn trong các hệ thống đường ống. Nhờ khả năng tiết kiệm không gian chiều đứng và độ bền cao khi tiếp xúc với độ ẩm đất, van cổng ty chìm có nắp chụp là lựa chọn hàng đầu cho các mạng lưới cấp nước sạch, hệ thống thoát nước chôn ngầm và PCCC đô thị.

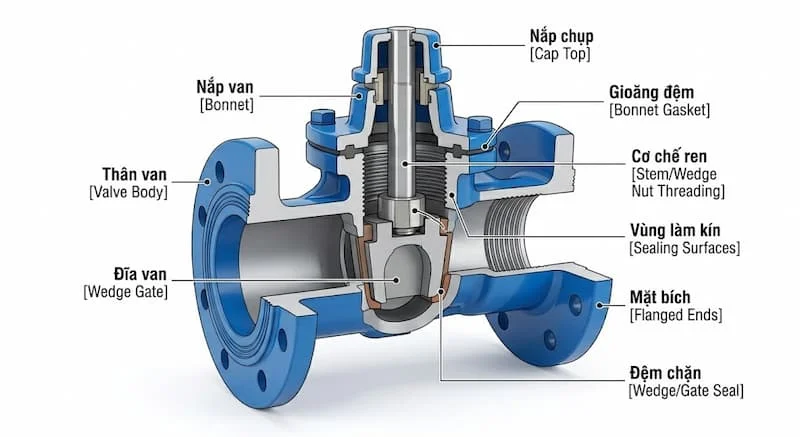

Nguyên lý hoạt động và cấu tạo chi tiết

Để hiểu tại sao dòng van này lại bền bỉ trong môi trường ngầm, chúng ta cần phân tích sâu về cấu tạo và cơ chế vận hành chuyển động bên trong.

Cấu tạo chính

1. Thân van: Thường đúc bằng gang cầu hoặc gang xám, được phủ lớp sơn Epoxy chống ăn mòn.

2. Đĩa van (Cánh van): Là bộ phận chặn dòng chảy, thường được bọc cao su EPDM để đảm bảo độ kín khít tuyệt đối, tránh rò rỉ.

3. Trục ty chìm: Trục ren nằm bên trong thân van. Khi xoay nắp chụp, trục ty sẽ quay tại chỗ và kéo đĩa van trượt lên hoặc xuống trên rãnh thân van.

4. Nắp chụp điều khiển: Thay thế cho tay quay, nắp chụp giúp kết nối với các thiết bị vận hành từ xa hoặc vận hành thủ công qua hố ga.

Nguyên lý hoạt động

Khác với van ty nổi (nơi trục ty di chuyển tịnh tiến ra ngoài), van cổng ty chìm có nắp chụp hoạt động dựa trên cơ chế ren trong. Khi ta tác động lực xoay vào nắp chụp, trục ty sẽ quay tròn. Do đĩa van được kết nối với trục ty bằng ren, chuyển động quay của ty sẽ chuyển hóa thành chuyển động tịnh tiến của đĩa van.

Vì sao thiết kế này lại quan trọng? Bởi vì trục ty luôn nằm trong khoang chứa của thân van, nó được bôi trơn bởi chính dòng lưu chất hoặc được bảo vệ kín kẽ, tránh tiếp xúc với bùn đất, nước ngầm và oxy bên ngoài. Điều này ngăn chặn triệt để tình trạng gỉ sét trục – nguyên nhân số một gây kẹt van ở các hệ thống ngầm.

Phân loại van cổng ty chìm nắp chụp phổ biến

Tùy vào yêu cầu kỹ thuật của từng dự án, van cổng ty chìm có nắp chụp được chia thành các nhóm chính dựa trên vật liệu và tiêu chuẩn kết nối.

• Theo vật liệu:

  • Gang cầu/Gang xám: Phổ biến nhất trong cấp thoát nước vì giá thành hợp lý và khả năng chịu lực tốt.

  • Inox (Thép không gỉ): Dùng trong các môi trường hóa chất hoặc nước thải có tính ăn mòn cao.

• Theo tiêu chuẩn kết nối:

  • Tiêu chuẩn BS (Anh): Thường dùng cho các công trình hạ tầng tại Việt Nam.

  • Tiêu chuẩn JIS (Nhật Bản): Phổ biến trong các nhà máy, khu công nghiệp FDI.

  • Tiêu chuẩn DIN (Đức): Yêu cầu khắt khe về độ chính xác và áp lực.

Bảng so sánh các loại vật liệu phổ biến

Thông số kỹ thuật quan trọng không thể bỏ qua

Khi lựa chọn van cổng ty chìm có nắp chụp, việc hiểu rõ các thông số kỹ thuật là yếu tố sống còn để đảm bảo hệ thống vận hành ổn định.

1. Áp lực làm việc (Working Pressure): Các ký hiệu như PN10, PN16, PN25 cho biết áp suất tối đa van có thể chịu đựng. Chọn van có PN thấp hơn áp lực thực tế của bơm sẽ dẫn đến vỡ thân van hoặc hỏng đĩa van.

2. Nhiệt độ làm việc: Thông thường từ 0°C đến 80°C cho hệ thống nước. Nếu dùng cho nước nóng, cần đĩa van và gioăng chịu nhiệt đặc biệt.

3. Kiểu kết nối: Đa số sử dụng mặt bích (Flange) để đảm bảo độ chắc chắn cho đường ống lớn (từ DN50 trở lên).

4. Lớp phủ bề mặt: Lớp sơn Epoxy dày (thường >250 micron) là bắt buộc để bảo vệ thân van khỏi độ ẩm và vi khuẩn trong lòng đất.

Cảnh báo kỹ thuật: Việc chọn sai tiêu chuẩn mặt bích (ví dụ hệ thống đang dùng chuẩn JIS mà mua van chuẩn BS) sẽ khiến việc lắp đặt không thể thực hiện do sai lệch tâm lỗ bu lông.

So sánh van ty chìm nắp chụp vs Van cổng ty nổi

Đây là hai dòng van khiến nhiều người nhầm lẫn. Dưới đây là phân tích chuyên sâu để bạn có lựa chọn đúng đắn:

Kết luận: Nếu bạn đang thiết kế một hệ thống đường ống chôn dưới lòng đường nơi xe cộ qua lại, van cổng ty chìm có nắp chụp là lựa chọn duy nhất đúng đắn để tối ưu diện tích và độ bền.

Tại sao van ty chìm nắp chụp là "vua" của hệ thống ngầm?

Lý do khiến các kỹ sư cấp nước đô thị luôn ưu tiên dòng van này nằm ở thiết kế kín:

• Chống gỉ sét tuyệt đối: Do trục ty không lộ ra ngoài, bùn đất và nước mưa không thể bám vào các rãnh ren, giúp van luôn vận hành trơn tru sau hàng chục năm.

• Không chiếm không gian: Ở những khu vực vỉa hè chật hẹp, việc dùng van ty nổi sẽ gây cản trở hành lang hạ tầng. Van ty chìm nắp chụp cho phép mặt bằng được hoàn trả bằng phẳng.

• Dễ dàng bảo vệ: Bạn chỉ cần một hộp van (van box) nhỏ trên mặt đất để luồn thanh vặn vào nắp chụp, thay vì phải xây dựng hố ga lớn cho tay quay.

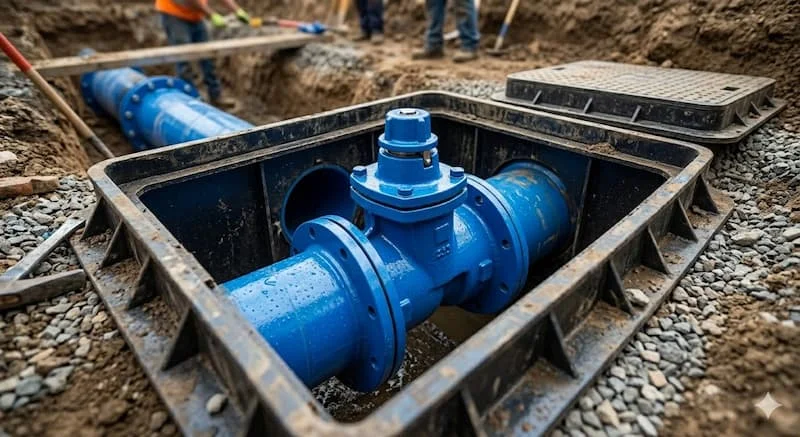

Ứng dụng thực tế của van cổng ty chìm nắp chụp

Với những ưu điểm vượt trội về thiết kế, dòng van này xuất hiện dày đặc trong:

• Mạng lưới cấp nước sạch đô thị: Lắp đặt tại các điểm phân nhánh đường ống dưới lòng đường.

• Hệ thống PCCC: Các trụ cứu hỏa ngầm thường sử dụng loại van này để điều khiển dòng nước cấp.

• Khu công nghiệp và Nhà máy: Sử dụng trong các đường ống dẫn nước thải công nghiệp chôn ngầm quanh nhà xưởng.

• Thủy lợi: Kiểm soát nước tưới tiêu trong các hệ thống mương máng ngầm.

Những sai lầm thường gặp khi lựa chọn và lắp đặt

Ngay cả khi bạn đã chọn đúng loại van cổng ty chìm có nắp chụp, một vài sơ suất nhỏ cũng có thể phá hỏng cả hệ thống:

1. Chọn sai tiêu chuẩn mặt bích: Như đã đề cập, đây là lỗi phổ biến nhất gây lãng phí thời gian và chi phí vận chuyển hàng trả lại.

2. Bỏ qua áp lực PN: Lắp van PN10 cho hệ thống bơm áp PN16 sẽ gây rò rỉ tại nắp van (bonnet) hoặc biến dạng cánh van.

3. Mua hàng "giá rẻ" không rõ nguồn gốc: Những loại van gang tái chế thường có bọt khí bên trong thân, dễ bị nứt sau một thời gian chịu áp lực nước liên tục.

4. Lắp sai hướng dòng chảy: Mặc dù van cổng thường là van hai chiều, nhưng một số dòng có đĩa van hướng một chiều sẽ không kín nếu lắp ngược.

Cách chọn van cổng ty chìm nắp chụp đúng chuẩn

Để đảm bảo hiệu quả đầu tư, bạn hãy thực hiện theo checklist chuyên gia dưới đây:

• [ ] Xác định kích thước DN: Kích thước van phải khớp với đường kính trong của ống (DN50, DN100, DN200...).

• [ ] Kiểm tra tiêu chuẩn kết nối: Hệ thống của bạn dùng BS 4504, JIS 10K hay DIN?

• [ ] Xác nhận vật liệu: Ưu tiên gang cầu (Ductile Iron) cho độ bền cơ học tốt nhất.

• [ ] Yêu cầu chứng từ: Sản phẩm phải có đầy đủ CO-CQ (Chứng nhận xuất xứ và chất lượng) để đảm bảo không phải hàng giả.

• [ ] Thương hiệu uy tín: Lựa chọn các hãng có thâm niên trong ngành van như ARV, ShinYi, AUT để an tâm về chế độ bảo hành.

Hướng dẫn lắp đặt và sử dụng bền lâu

1. Làm sạch đường ống: Trước khi lắp, hãy đảm bảo không có rác, cát đá bên trong ống vì chúng có thể làm rách lớp cao su bọc đĩa van.

2. Siết bu lông đối xứng: Khi kết nối mặt bích, hãy siết các bu lông theo hình sao để lực ép đều, tránh làm vênh gioăng gây rò rỉ.

3. Bảo trì định kỳ: Dù là van ty chìm, bạn vẫn nên thực hiện thao tác đóng/mở định kỳ 6 tháng một lần để tránh tình trạng đóng cặn canxi gây kẹt đĩa van.

FAQ - Những câu hỏi thường gặp

1. Van cổng ty chìm nắp chụp dùng để làm gì?

Thiết bị này dùng để đóng hoặc mở dòng chảy hoàn toàn trong đường ống dẫn lưu chất, đặc biệt tối ưu cho các hệ thống lắp đặt âm tường hoặc chôn dưới lòng đất.

2. Van này có lắp ngoài trời được không?

Hoàn toàn được. Lớp sơn Epoxy cao cấp và thiết kế ty chìm giúp van chịu được tác động của nắng mưa và môi trường khắc nghiệt tốt hơn so với van ty nổi.

3. Tại sao không dùng tay quay mà lại dùng nắp chụp?

Nắp chụp giúp van gọn hơn, không bị vướng víu và cho phép sử dụng thanh vặn chuyên dụng để thao tác từ xa qua các lỗ thăm hố ga nhỏ.

4. Giá van cổng ty chìm nắp có chụp bao nhiêu?

Giá thành phụ thuộc vào kích thước (DN) và thương hiệu. Thông thường, giá sẽ cao hơn van cổng tay quay cùng loại khoảng 10-15% do kết cấu nắp chụp đặc thù.

Kết luận

Van cổng ty chìm có nắp chụp không chỉ là một thiết bị cơ khí đơn thuần, mà là giải pháp kỹ thuật thông minh cho những bài toán về không gian và độ bền của hệ thống hạ tầng ngầm. Việc chọn đúng chủng loại, vật liệu và thông số áp lực ngay từ đầu sẽ giúp bạn tiết kiệm hàng trăm triệu đồng chi phí sửa chữa và thay thế sau này.
