Ren van là gì?

Ren van là gì? Trong quá trình thi công và sửa chữa hệ thống cấp thoát nước hay khí nén, không ít người gặp phải tình huống tréo ngoe: Mua một chiếc van rất đắt tiền, đúng kích thước danh nghĩa nhưng khi mang về lại không lắp vừa vào đường ống hiện hữu. Hoặc tệ hơn, khi cố gắng vặn chặt, phần kết nối bắt đầu xuất hiện tình trạng rò rỉ nước, gas li ti mặc dù đã quấn rất nhiều băng tan.

Nguyên nhân cốt lõi của những rắc rối này thường bắt nguồn từ việc thiếu hiểu biết về các tiêu chuẩn van ren. Việc lắp sai loại ren không chỉ gây lãng phí chi phí, mất thời gian mua đi bán lại mà còn tiềm ẩn nguy cơ mất an toàn cháy nổ (đối với gas) hoặc làm hư hỏng hoàn toàn đầu ren của phụ kiện. Việc hiểu đúng về cấu tạo và tiêu chuẩn của van ren là chìa khóa để đảm bảo hệ thống vận hành chính xác và bền bỉ ngay từ lần lắp đặt đầu tiên. Vậy van ren là gì và làm thế nào để phân biệt các hệ ren phổ biến nhất hiện nay?

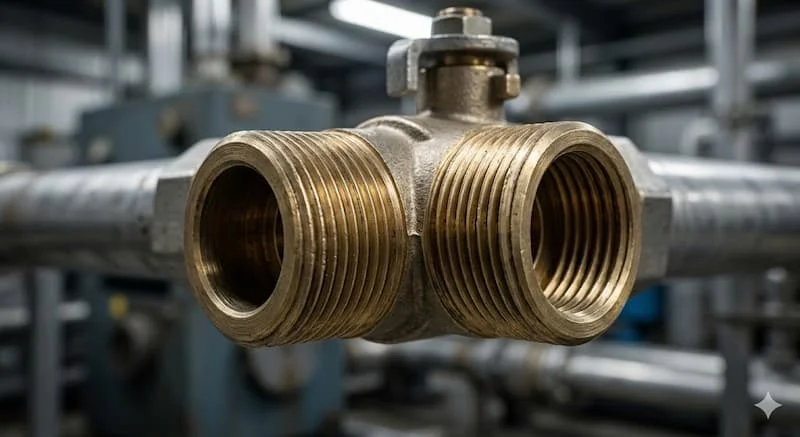

Ren van là gì?

Về mặt kỹ thuật, ren van là phần kết nối cơ khí có dạng rãnh xoắn ốc liên tục được gia công trên đầu vào và đầu ra của thân van. Đây là bộ phận trung gian quan trọng nhất dùng để liên kết van với đường ống hoặc các phụ kiện thủy lực, khí nén khác một cách chắc chắn.

Vai trò chính của van ren bao gồm hai chức năng song hành: tạo ra một liên kết vật lý bền vững để giữ van cố định trên đường ống và hình thành một rào cản ngăn chặn sự thất thoát lưu chất ra bên ngoài. Thông thường, ren được gia công trực tiếp lên thân van (nếu là van đồng, inox, nhựa) hoặc thông qua một bộ chuyển đổi.

Vị trí của ren luôn nằm ở hai đầu cổng kết nối. Tùy theo thiết kế, van có thể có cả hai đầu ren trong, hai đầu ren ngoài hoặc một đầu trong một đầu ngoài. Đặc tính này giúp việc tháo lắp và thay thế van trở nên linh hoạt, không cần đến các kỹ thuật phức tạp như hàn hay đúc tại chỗ.

Nguyên lý hoạt động của kết nối ren

Kết nối bằng van ren hoạt động dựa trên cơ chế "ăn khớp" giữa hai bề mặt rãnh xoắn (ren đực và ren cái). Khi ta vặn van vào ống, các vòng ren sẽ trượt lên nhau, tạo ra lực siết dọc trục cực lớn, ép chặt các bề mặt tiếp xúc lại với nhau.

Tuy nhiên, một sự thật kỹ thuật cần lưu ý: Ren van không bao giờ kín tuyệt đối nếu chỉ dựa vào lực siết cơ khí. Do sai số chế tạo và khoảng hở giữa đỉnh ren và đáy ren, lưu chất áp lực cao vẫn có thể len lỏi qua các khe hở này. Vì vậy, để đạt được độ kín khít 100%, người ta bắt buộc phải sử dụng vật liệu hỗ trợ như băng tan (cao su non PTFE), keo khóa ren hoặc sợi tơ đệm.

Góc ren và bước ren đóng vai trò quyết định đến khả năng giữ kín. Bước ren càng mịn (khoảng cách các vòng ren ngắn) thì khả năng chịu áp lực càng tốt, nhưng lại đòi hỏi độ chính xác cao khi thi công. Nếu góc ren không trùng khớp giữa hai đầu nối, lực ép sẽ phân bổ không đều, dẫn đến tình trạng hỏng ren ngay khi vừa chớm siết chặt.

Các loại ren van phổ biến hiện nay

Trên thị trường kỹ thuật hiện nay, van ren được chia thành hai dạng vật lý cơ bản và nhiều hệ tiêu chuẩn quốc tế khác nhau.

• Phân loại theo cấu tạo vật lý:

  • Ren trong (Female thread): Phần ren được gia công ở mặt trong của lỗ kết nối.

  • Ren ngoài (Male thread): Phần ren nằm ở mặt ngoài của đầu nối van (thường gọi là ren đực).

• Phân loại theo tiêu chuẩn quốc tế:

  • Ren BSP (British Standard Pipe): Hệ ren Anh, góc ren 55 độ. Đây là hệ ren phổ biến nhất tại Việt Nam và Châu Âu.

  • Ren NPT (National Pipe Thread): Hệ ren Mỹ, góc ren 60 độ. Ren NPT có độ côn đặc trưng giúp tự siết kín khi vặn sâu.

  • Ren Metric (Hệ mét): Thường dùng cho các thiết bị máy móc nhỏ, ít phổ biến hơn trong ngành nước dân dụng.

Bảng so sánh đặc điểm các hệ ren van

Thông số kỹ thuật của ren van: Tại sao kích thước giống nhưng không lắp được?

Đây là câu hỏi "nhức nhối" của nhiều kỹ thuật viên. Một chiếc van có đường kính danh nghĩa DN15 (1/2") hệ NPT sẽ không bao giờ vặn vừa vào đường ống DN15 hệ BSP một cách hoàn hảo. Điều này do các thông số sau:

• Đường kính danh nghĩa (DN): Chỉ là con số định danh cho kích thước lòng ống.

• Bước ren (Pitch): Khoảng cách giữa hai đỉnh ren liên tiếp. Hệ BSP tính số vòng ren trên một inch, trong khi hệ mét tính theo mm.

• Góc ren: Ren BSP có góc 55°, ren NPT có góc 60°. Sự lệch 5° này khiến đỉnh ren này va vào sườn ren kia, gây kẹt cứng.

• Độ côn: Ren thẳng (Parallel) có đường kính không đổi, trong khi ren côn (Tapered) càng vào sâu đường kính càng lớn dần.

Việc chọn sai tiêu chuẩn không chỉ khiến van bị lỏng (gây rò rỉ) mà còn có thể làm cháy ren (hỏng hoàn toàn mặt ren) nếu cố dùng lực mạnh để cưỡng cầu lắp đặt.

So sánh chi tiết ren BSP và ren NPT

Dù cùng là ren dùng cho đường ống, nhưng BSP và NPT là hai "thế giới" khác biệt hoàn toàn về triết lý thiết kế.

Ren BSP (đặc biệt là dòng BSPP - ren thẳng) rất dễ tháo lắp và thường cần một vòng đệm (O-ring) hoặc băng tan ở mặt phẳng tiếp xúc. Nó cực kỳ phổ biến tại Việt Nam do chịu ảnh hưởng từ các tiêu chuẩn cũ và hàng nhập khẩu Châu Á.

Ngược lại, ren NPT được thiết kế theo dạng côn (1:16). Khi bạn vặn van vào, đường kính ren ngoài to dần gặp đường kính ren trong nhỏ dần, tạo ra cơ chế tự chêm chặt (metal-to-metal). Chính vì thế, NPT thường được đánh giá là có khả năng kín khít tốt hơn trong các hệ thống khí áp suất cao hoặc hóa chất.

Kết luận chuyên gia: Tuyệt đối không nên lắp lẫn hai loại ren này với nhau. Một kết nối "gượng ép" giữa BSP và NPT có thể giữ được nước ở áp lực thấp, nhưng sẽ bục ra bất cứ lúc nào khi áp suất hệ thống tăng cao.

Tại sao lắp sai ren lại gây rò rỉ? Insight từ kỹ thuật thi công

Khi lắp một chiếc van có tiêu chuẩn ren khác với đường ống, rò rỉ là kết quả tất yếu do ba lỗi phổ biến:

1. Góc ren không khớp: Như đã phân tích, sự lệch góc (55° vs 60°) tạo ra những khoảng hở li ti dọc theo đường ren xoắn. Dù bạn có quấn nhiều băng tan, áp lực lưu chất vẫn sẽ tìm được đường thoát ra.

2. Không đủ lực siết: Do bước ren khác nhau, bạn chỉ vặn được 1-2 vòng là bị kẹt cứng. Lúc này, van chưa tiến vào đủ sâu để tạo ra lực ép cần thiết cho vật liệu làm kín.

3. Hỏng bề mặt ren: Việc dùng mỏ lết siết quá mạnh khi ren không khớp sẽ làm biến dạng đỉnh ren, tạo ra các rãnh cắt làm rách băng tan, dẫn đến rò rỉ ngay lập tức.

Đây là lỗi phổ biến nhất mà các thợ tay ngang thường mắc phải, dẫn đến tình trạng "chữa lợn lành thành lợn què" trong bảo trì công nghiệp.

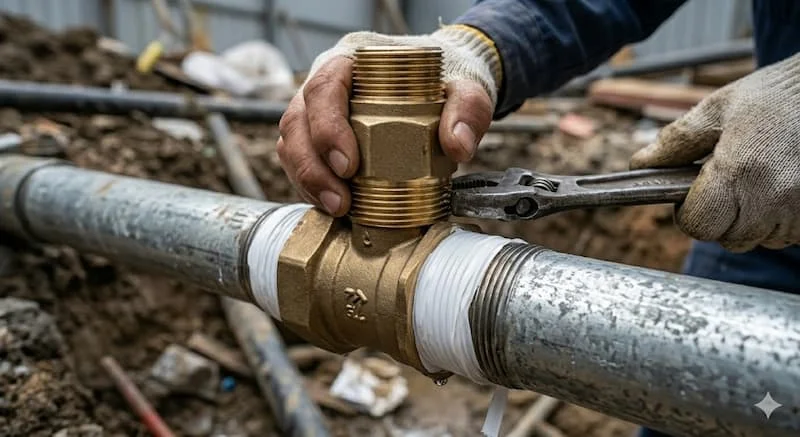

Ứng dụng và Khi nào nên dùng kết nối ren cho van?

Kết nối van ren là giải pháp "quốc dân" trong các lĩnh vực:

• Hệ thống nước dân dụng: Van cửa, van bi ren đồng.

• Ngành gas và khí đốt: Các loại van khóa bình gas, van điều áp.

• Khí nén và thủy lực nhẹ: Dùng cho các máy móc sản xuất.

Khi nào nên chọn van kết nối ren?

• Khi đường ống có kích thước nhỏ (thường từ DN50 trở xuống).

• Yêu cầu hệ thống cần bảo trì, tháo lắp thường xuyên để vệ sinh.

• Áp lực làm việc ở mức trung bình và thấp. Đối với áp lực cực cao, người ta thường chuyển sang kết nối hàn hoặc mặt bích để đảm bảo an toàn.

Sai lầm thường gặp khi sử dụng van ren

• Không dùng hoặc dùng sai băng tan: Quấn băng tan quá mỏng hoặc quấn ngược chiều ren khiến băng tan bị đùn ra ngoài khi vặn van.

• Siết quá chặt: Nhiều người có thói quen dùng lực "hết bình sinh" để siết van. Điều này làm giãn ren hoặc thậm chí nứt thân van (đặc biệt là van nhựa và van đồng đúc).

• Lắp sai hệ ren: Phổ biến nhất là lắp van ren NPT (hàng Mỹ/Trung Quốc tiêu chuẩn Mỹ) vào ống kẽm ren BSP tại Việt Nam.

Checklist: Cách chọn ren van đúng chuẩn

Để đảm bảo mua đúng, dùng trúng, hãy kiểm tra theo các bước sau:

• [ ] Xác định tiêu chuẩn ren: Hệ thống hiện tại đang dùng BSP (phổ biến) hay NPT (thiết bị nhập khẩu Mỹ)?

• [ ] Kiểm tra kích thước DN: Lưu ý phân biệt đường kính lòng ống và đường kính đỉnh ren.

• [ ] Xác định loại ren: Bạn cần van ren trong (Female) hay ren ngoài (Male)?

• [ ] Kiểm tra vật liệu: Van inox cho hóa chất, van đồng cho nước sạch, van nhựa cho axit.

• [ ] Môi trường sử dụng: Nhiệt độ và áp suất có vượt ngưỡng chịu đựng của ren không?

Hướng dẫn lắp đặt van ren đúng kỹ thuật

1. Vệ sinh ren: Dùng bàn chải sắt làm sạch bụi bẩn, vụn kẽm bám trên rãnh ren của ống và van.

2. Quấn băng tan: Quấn dọc theo chiều kim đồng hồ (cùng chiều vặn van). Quấn khoảng 5-10 vòng tùy độ lỏng của ren.

3. Vặn tay trước: Luôn bắt đầu vặn bằng tay để cảm nhận ren đã vào đúng khớp chưa. Nếu thấy kẹt ngay vòng đầu, hãy tháo ra và kiểm tra lại.

4. Siết bằng dụng cụ: Dùng mỏ lết hoặc kìm cá sấu siết thêm khoảng 1.5 đến 2 vòng sau khi đã vặn chặt tay. Không siết quá đà.

5. Thử áp: Mở nước hoặc khí để kiểm tra rò rỉ. Nếu thấm nước, hãy tháo ra và quấn lại băng tan, không nên cố siết thêm.

FAQ - Những câu hỏi thường gặp về ren van

1. Ren van BSP và NPT có lắp chung được không?

Không. Mặc dù có thể vặn vào một vài vòng nhưng chúng sẽ không kín và rất dễ làm hỏng ren của cả hai thiết bị do khác biệt về góc ren (55° và 60°).

2. Làm sao để biết van ren là hệ nào nếu không có nhãn mác?

Bạn có thể dùng dưỡng đo ren để kiểm tra góc ren hoặc đếm số vòng ren trên chiều dài 1 inch. Nếu là 55 độ thì là BSP, 60 độ thường là NPT.

3. Tại sao van nhựa thường dễ bị rò rỉ ren hơn van kim loại?

Do nhựa có độ đàn hồi cao, khi siết mạnh ren nhựa dễ bị biến dạng. Ngoài ra, ren nhựa rất dễ bị "trờn" nếu vặn lệch khớp dù chỉ một chút.

Tổng kết

Van ren là một chi tiết kỹ thuật nhỏ nhưng lại đóng vai trò quyết định đến sự thành bại của một hệ thống đường ống. Việc hiểu rõ sự khác biệt giữa các tiêu chuẩn ren, nắm vững cách quấn băng tan và lực siết vừa đủ sẽ giúp bạn tiết kiệm được rất nhiều thời gian và tiền bạc.
