Luppe DN100 là gì?

Luppe DN100 là gì? Trong vận hành hệ thống cấp thoát nước, một trong những tình huống "ác mộng" nhất chính là hiện tượng dòng chảy ngược (backflow) khi máy bơm đột ngột ngắt điện. Áp lực nước từ trên cao dồn ngược lại không chỉ gây thất thoát tài nguyên mà còn tạo ra hiện tượng "vữa nện thủy lực" (water hammer) cực kỳ nguy hiểm. Đã có không ít trường hợp máy bơm bị hư hỏng cánh quạt, vỡ đường ống hoặc cháy động cơ chỉ vì thiếu đi một thiết bị bảo vệ chuyên dụng.

Nguyên nhân cốt lõi của những sự cố này thường bắt nguồn từ việc chủ đầu tư không lắp đặt hoặc chọn sai loại van một chiều, đặc biệt là kích thước phổ biến như luppe DN 100. Hệ quả là tuổi thọ thiết bị giảm sút nghiêm trọng, gây mất an toàn cho toàn bộ hệ thống vận hành. Để giải quyết vấn đề này, việc hiểu rõ và trang bị đúng luppe DN 100 là chìa khóa then chốt giúp kiểm soát dòng chảy và ổn định áp lực đường ống. Vậy cụ thể luppe DN 100 là gì, thiết bị này hoạt động ra sao và có những chủng loại nào trên thị trường hiện nay?

Luppe DN100 là gì?

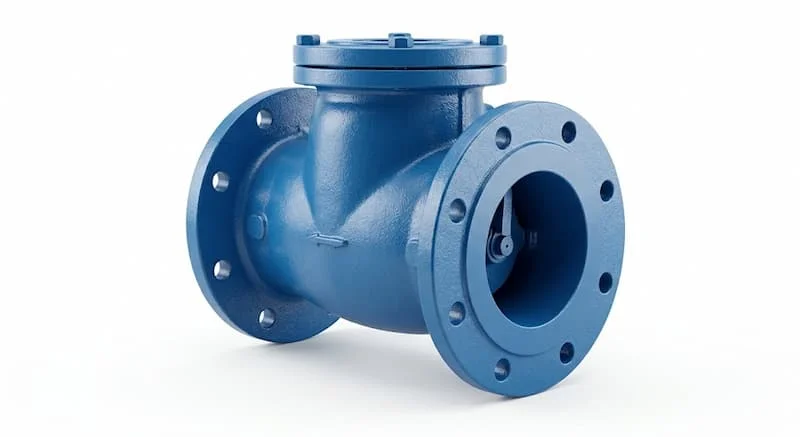

Về mặt kỹ thuật, luppe DN 100 (còn được gọi là rọ bơm hoặc van chân kích thước DN100) là một loại van một chiều chuyên dụng có kích thước đường kính danh nghĩa 100mm, tương đương với đường ống phi 114mm. Đặc điểm nhận dạng cốt lõi của thiết bị này là khả năng chỉ cho phép chất lỏng đi qua theo một chiều nhất định và tự động đóng kín để ngăn chặn dòng chảy đi ngược lại hướng ban đầu.

Vai trò của luppe DN 100 không chỉ dừng lại ở việc ngăn chảy ngược. Trong các hệ thống trạm bơm, nó còn đóng vai trò giữ nước mồi (foot valve), giúp máy bơm luôn ở trạng thái sẵn sàng vận hành mà không cần mồi lại nước thủ công. Nhờ khả năng ổn định áp lực và bảo vệ các linh kiện nhạy cảm phía sau bơm, luppe DN 100 trở thành thiết bị không thể thiếu trên các đường ống cấp thoát nước công nghiệp và dân dụng.

Thiết bị này thường được lắp đặt tại vị trí cuối cùng của đường ống hút (đối với rọ bơm) hoặc lắp ngay sau máy bơm trên đường ống chính để đảm bảo an toàn tuyệt đối cho hệ thống trước các biến động áp suất đột ngột.

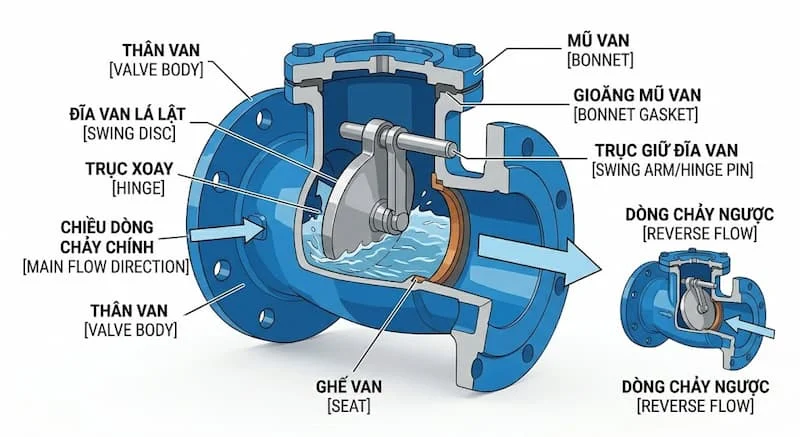

Nguyên lý hoạt động của luppe DN100

Để hiểu tại sao luppe DN 100 có thể hoạt động bền bỉ mà không cần nguồn điện hay sự điều khiển của con người, chúng ta cần phân tích cơ chế vật lý bên trong thân van.

Cơ chế đóng mở tự động:

Khi máy bơm hoạt động, áp lực của dòng chảy sẽ tác động lên đĩa van (lá lật hoặc lò xo), đẩy đĩa van rời khỏi vị trí ghế van để tạo khoảng trống cho lưu chất đi qua. Tuy nhiên, ngay khi máy bơm tắt hoặc dòng chảy dừng lại, trọng lực của cột nước (đối với van lá lật) hoặc lực đàn hồi (đối với van lò xo) sẽ ngay lập tức đẩy đĩa van về vị trí cũ, đóng kín lỗ thoát nước.

Các kiểu hoạt động phổ biến:

• Kiểu lá lật (Swing type): Đĩa van quay quanh một trục cố định. Loại này ít cản trở dòng chảy nhất, phù hợp cho lưu lượng nước lớn.

• Kiểu lò xo (Spring type): Sử dụng lực nén của lò xo để ép đĩa van. Kiểu này có tốc độ phản hồi cực nhanh, ngăn chặn hiện tượng va đập thủy lực hiệu quả hơn.

Ví dụ thực tế: Khi bơm nước lên bồn chứa cao tầng, nếu bơm tắt đột ngột, hàng tấn nước sẽ có xu hướng đổ ngược về máy bơm. Lúc này, luppe DN 100 sẽ đóng sập lại trong tích tắc, giữ cho cột nước đứng yên trên đường ống, bảo vệ cánh bơm không bị quay ngược gây gãy trục.

Phân loại luppe DN100 phổ biến hiện nay

Dựa trên cấu tạo và môi trường làm việc, luppe DN 100 được chia thành nhiều dòng sản phẩm khác nhau để tối ưu hóa hiệu suất vận hành.

Phân loại theo cấu tạo cơ khí

1. Luppe lá lật: Thiết kế đơn giản, đĩa van mở rộng tối đa giúp giảm tổn thất áp suất. Phù hợp cho hệ thống nước sạch dân dụng.

2. Luppe lò xo: Có khả năng lắp đặt linh hoạt theo chiều đứng hoặc chiều ngang, đóng kín nhanh chóng.

3. Luppe cánh bướm: Gồm hai cánh van dạng bán nguyệt, thiết kế cực kỳ nhỏ gọn, thường dùng trong không gian hạn hẹp.

Phân loại theo vật liệu sản xuất

• Gang (Cast Iron): Phổ biến nhất do giá thành rẻ, chịu lực tốt, thường dùng trong cấp nước đô thị.

• Inox (Stainless Steel): Dùng trong môi trường hóa chất, nước thải có tính ăn mòn cao nhờ độ bền hóa học tuyệt vời.

• Đồng (Bronze/Brass): Thường dùng cho các hệ thống yêu cầu độ sạch cao hoặc kích thước nhỏ hơn, nhưng DN100 bằng đồng vẫn tồn tại cho một số ứng dụng chuyên biệt.

Bảng so sánh các loại luppe DN100

Thông số kỹ thuật cần biết khi chọn luppe DN 100

Việc chọn sai thông số kỹ thuật là sai lầm phổ biến nhất khiến van không thể lắp đặt hoặc nhanh chóng hỏng hóc sau khi sử dụng. Bạn cần đặc biệt lưu ý:

• Kích thước chuẩn: Phải xác định đúng DN100 (đường kính ngoài ống phi 114mm).

• Áp lực làm việc (PN): Thường gặp là PN10, PN16. PN càng cao, van càng dày và chịu được cột áp nước lớn hơn.

• Tiêu chuẩn mặt bích: Đây là thông số quan trọng nhất để lắp vừa vào đường ống. Các tiêu chuẩn phổ biến tại Việt Nam gồm:

  • JIS (Nhật Bản): JIS 10K, 20K.

  • BS (Anh): BS 4504.

  • DIN (Đức): Thường dùng trong các nhà máy tiêu chuẩn Châu Âu.

• Nhiệt độ làm việc: Xác định hệ thống chạy nước lạnh hay nước nóng để chọn loại gioăng làm kín phù hợp.

Giải thích: Nếu hệ thống của bạn dùng mặt bích tiêu chuẩn JIS nhưng bạn lại mua luppe DN 100 tiêu chuẩn BS, các lỗ bu lông sẽ không khớp nhau, dẫn đến việc không thể thi công và lãng phí chi phí vận chuyển.

So sánh chuyên sâu: Luppe lá lật vs Luppe lò xo

Trong phân khúc luppe DN 100, hai dòng lá lật và lò xo luôn là đối thủ cạnh tranh.

Luppe lá lật sở hữu ưu thế tuyệt đối về lưu lượng. Do đĩa van có thể mở rộng lên đến 90 độ, nó gần như không gây ra bất kỳ sự cản trở nào cho dòng nước. Tuy nhiên, nhược điểm là tốc độ đóng van phụ thuộc vào trọng lực, nếu cột nước quá cao, van đóng chậm có thể gây ra hiện tượng va đập mạnh (tiếng "búa nước").

Luppe lò xo lại là "vệ sĩ" đắc lực cho các tòa nhà cao tầng. Nhờ lực lò xo hỗ trợ, van đóng lại ngay lập tức khi dòng chảy vừa có dấu hiệu chững lại, triệt tiêu hoàn toàn nguy cơ nước dội ngược mạnh. Đổi lại, lò xo tạo ra một lực cản khiến máy bơm phải làm việc nặng hơn một chút để đẩy nước đi qua.

Kết luận: Nếu hệ thống ưu tiên lưu lượng lớn và lắp ngang, hãy chọn lá lật. Nếu hệ thống cao tầng, lắp đứng và cần phản hồi nhanh, lò xo là lựa chọn số 1.

Tại sao cần lắp luppe DN100 trong hệ thống?

Nhiều người coi thường thiết bị này vì nó có giá trị nhỏ so với tổng mức đầu tư máy bơm. Tuy nhiên, đây là thiết bị "nhỏ nhưng cực kỳ quan trọng":

• Ngăn dòng chảy ngược: Bảo vệ các nguồn cấp nước không bị ô nhiễm chéo và giữ cho lưu chất luôn đi đúng lộ trình thiết kế.

• Bảo vệ máy bơm: Ngăn chặn tình trạng quay ngược trục bơm, giúp bảo vệ bạc đạn và cánh quạt khỏi hư hỏng vật lý.

• Duy trì trạng thái mồi nước: Đối với các dòng rọ bơm DN100, nó giúp giữ nước trong ống hút, tiết kiệm thời gian và điện năng mỗi khi khởi động lại máy.

• Giảm thiểu sự cố: Hạn chế tối đa các tình trạng vỡ ống do áp lực dội ngược đột ngột.

Ứng dụng thực tế của luppe DN100

Với kích thước 114mm, luppe DN 100 là "kích thước vàng" xuất hiện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống cấp nước đô thị: Lắp đặt tại các trạm trung chuyển nước sạch.

• Trạm bơm thủy lợi: Kiểm soát nước tưới tiêu trong nông nghiệp quy mô lớn.

• Hệ thống PCCC: Đảm bảo nước trong đường ống chữa cháy luôn đầy và không bị tuột áp lực.

• Nhà máy sản xuất: Xử lý nước thải, cấp nước làm mát cho máy móc công nghiệp.

Những sai lầm thường gặp khi sử dụng luppe DN 100

1. Lắp ngược chiều: Mỗi chiếc van đều có mũi tên chỉ hướng dòng chảy trên thân. Lắp ngược đồng nghĩa với việc chặn hoàn toàn dòng nước của máy bơm.

2. Chọn sai kiểu van: Dùng van lá lật cho đường ống lắp thẳng đứng từ trên xuống (van sẽ luôn ở trạng thái mở do trọng lực).

3. Không kiểm tra áp lực PN: Dùng van PN10 cho hệ thống bơm áp PN16 gây tình trạng rò rỉ tại nắp van hoặc vỡ thân van.

4. Lười bảo trì: Rác thải, cặn bẩn bám vào ghế van khiến van đóng không kín, gây hiện tượng tuột nước mồi thường xuyên.

Hướng dẫn cách chọn luppe DN 100 đúng chuẩn

Để đảm bảo chọn đúng thiết bị, hãy tuân thủ checklist sau:

• [ ] Xác định hệ thống: Bạn dùng cho nước sạch, nước thải hay hóa chất? (Chọn vật liệu gang, inox hay nhựa).

• [ ] Xác định kiểu lắp: Lắp ngang (lá lật) hay lắp đứng/ngang linh hoạt (lò xo)?

• [ ] Kiểm tra áp lực PN: Hệ thống của bạn áp bao nhiêu bar? (PN10 = 10 bar, PN16 = 16 bar).

• [ ] Đúng tiêu chuẩn mặt bích: Kiểm tra tiêu chuẩn bích của ống hiện tại (JIS, BS hay DIN).

• [ ] Nguồn gốc xuất xứ: Ưu tiên các thương hiệu uy tín có đầy đủ CO/CQ để đảm bảo chất lượng vật liệu.

Lắp đặt và sử dụng luppe DN 100 đúng kỹ thuật

1. Lưu ý chiều mũi tên: Luôn lắp van sao cho hướng mũi tên trùng với hướng nước đi từ bơm ra.

2. Siết bu lông đều tay: Siết đối xứng các bu lông mặt bích để đảm bảo gioăng làm kín được ép đều, không bị vênh gây rò rỉ.

3. Kiểm tra rò rỉ: Sau khi lắp, cần chạy thử bơm và quan sát xem có hiện tượng thấm nước tại các mối nối hay không.

4. Bảo trì định kỳ: Khoảng 6-12 tháng, nên tháo van để kiểm tra độ đàn hồi của lò xo hoặc độ rơ của trục lá lật, đồng thời vệ sinh cặn bẩn bám bên trong.

FAQ - Những câu hỏi thường gặp về luppe DN100

1. Luppe DN 100 dùng để làm gì?

Thiết bị này dùng để ngăn chặn dòng chảy ngược trong hệ thống đường ống, bảo vệ máy bơm và duy trì nước mồi cho hệ thống hút.

2. DN100 là kích thước bao nhiêu mm?

DN100 là đường kính danh nghĩa, thực tế đường kính ngoài của ống nhựa hoặc thép tương ứng là khoảng 114mm.

3. Tại sao van lò xo lại đắt hơn van lá lật?

Do cấu tạo phức tạp hơn với lò xo trợ lực và yêu cầu độ chính xác cao hơn để đảm bảo khả năng đóng kín nhanh trong mọi tư thế lắp đặt.

4. Luppe DN100 có dùng cho nước nóng được không?

Có thể dùng được nếu bạn chọn loại vật liệu inox hoặc gang chịu nhiệt với gioăng làm kín bằng vật liệu Teflon (PTFE) hoặc EPDM chịu nhiệt cao.

Kết luận

Luppe DN 100 không đơn thuần là một phụ kiện đi kèm, mà là "tấm lá chắn" bảo vệ tài sản triệu đô cho các trạm bơm và hệ thống hạ tầng kỹ thuật. Việc chọn đúng loại van, đúng vật liệu và lắp đặt chuẩn kỹ thuật không chỉ giúp hệ thống vận hành ổn định mà còn tăng tuổi thọ cho máy bơm lên gấp nhiều lần.

Hãy theo dõi honto.vn để nhận thêm thông tin về Luppe DN100!
