Valve filter là gì? Khi vận hành các dây chuyền kỹ thuật hoặc hệ thống cấp nước quy mô lớn, các kỹ sư thường xuyên phải đối mặt với tình trạng cặn bẩn trôi nổi trong dòng chảy gây ra những sự cố vô cùng tốn kém. Tình trạng này khiến cặn cát làm hỏng máy bơm, các van điều khiển tự động bị kẹt, đồng hồ lưu lượng hiển thị sai số liên tục hoặc làm cho bộ trao đổi nhiệt nhanh chóng bị nghẹt. Nếu không có biện pháp phòng ngừa từ sớm, hậu quả để lại là chi phí bảo trì và sửa chữa thiết bị tăng cao đột biến chỉ vì những tạp chất nhỏ nhặt trong lưu chất.

Để giải quyết triệt để vấn đề này, việc lắp đặt valve filter (van lọc) là giải pháp kỹ thuật cốt lõi giúp giữ lại cặn rắn ngay trên đường ống, giảm thiểu hư hỏng thiết bị và duy trì hiệu suất vận hành ổn định lâu dài.

Valve Filter là gì?

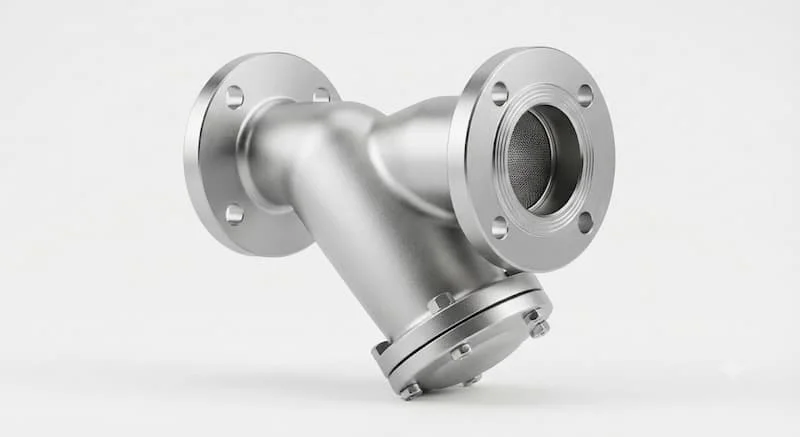

Định nghĩa và bản chất thiết bị

Valve filter (thiết bị kết hợp van và bộ lọc cặn) là dòng sản phẩm chuyên dụng được lắp đặt trực tiếp trên đường ống với nhiệm vụ chính là loại bỏ các hạt rắn như cát, bùn, rỉ sét, mảnh kim loại và các tạp chất cơ học khác ra khỏi dòng lưu chất trước khi chúng kịp gây hại cho hệ thống phía sau.

Về mặt thuật ngữ, "Valve" biểu thị cho cấu trúc kết nối chuẩn van công nghiệp vững chắc, còn "Filter" thể hiện chức năng lọc tách cặn bẩn. Thiết bị này có nhiều điểm tương đồng với các dòng van y lọc ( Y Strainer) nhưng được tối ưu hóa theo nhiều hình dáng thiết kế khác nhau để phù hợp với từng nhu cầu chuyên biệt của hệ thống.

Nguyên lý hoạt động của van lọc

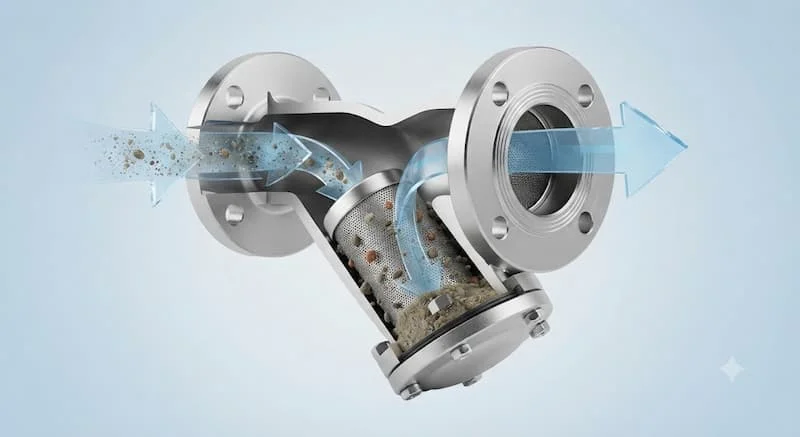

Quy trình vận hành bắt đầu khi lưu chất đi vào thân thiết bị và bắt buộc phải chảy qua hệ thống lưới lọc (Mesh) bên trong. Tại đây, các hạt cặn lớn hơn kích thước mắt lưới sẽ bị giữ lại trong khoang chứa, trong khi dòng chất lỏng hoặc khí sạch tiếp tục di chuyển thông suốt đến các thiết bị phía sau.

Cặn bẩn tích tụ sẽ được vệ sinh hoặc xả bỏ định kỳ thông qua van xả đáy hoặc thao tác mở nắp thiết bị. Việc lựa chọn kích thước Mesh đóng vai trò quyết định độ tinh của hạt cặn được giữ lại, đồng thời yêu cầu tuân thủ lịch bảo trì định kỳ để tránh tình trạng nghẽn dòng.

Cấu tạo và phân loại van lọc

Cấu tạo chi tiết

• Thân thiết bị: Khung chịu lực chính được đúc nguyên khối từ kim loại chịu áp suất cao.

• Lưới lọc inox: Bộ phận cốt lõi giữ lại cặn bẩn với độ bền cơ học và chống ăn mòn vượt trội.

• Nắp lọc: Đậy kín bầu chứa cặn, cho phép tháo rời nhanh chóng khi bảo trì.

• Gioăng kín: Ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất ra môi trường bên ngoài.

• Bu lông: Liên kết chắc chắn phần nắp và thân thiết bị dưới áp lực lớn.

• Van xả cặn (nếu có): Hỗ trợ xả nhanh rác thải tích tụ ở đáy khoang lọc.

• Đầu nối ren hoặc mặt bích: Đảm bảo liên kết vững chắc với hệ thống ống dẫn.

Các loại van lọc phổ biến

• Theo thiết kế: Y Filter, Basket Filter (lọc giỏ), Duplex Filter (lọc kép), T Filter, Temporary Filter.

• Theo vật liệu: Gang, Gang dẻo, Đồng, Inox 304, Inox 316, Thép carbon.

• Theo kết nối: Kết nối ren (cho ống nhỏ), mặt bích hoặc hàn (cho hệ thống công nghiệp nặng).

Thông số kỹ thuật cần quan tâm

So sánh van lọc và lọc Y

Kết luận: Bạn nên chọn van lọc khi cần các giải pháp lọc chuyên biệt cho từng không gian và lưu lượng lớn. Y Strainer là lựa chọn tiêu chuẩn, tiết kiệm cho các hệ thống đường ống thông thường.

Vì sao nên sử dụng van lọc?

Sử dụng thiết bị này mang lại lợi ích kỹ thuật to lớn nhờ khả năng bảo vệ máy bơm khỏi kẹt cánh, bảo vệ van điều khiển khỏi trầy xước bề mặt làm kín và giữ cho đồng hồ đo lưu lượng luôn chính xác. Sản phẩm giúp giảm thiểu hư hỏng thiết bị, kéo dài tuổi thọ hệ thống, cắt giảm chi phí bảo trì định kỳ, dễ dàng vệ sinh và mang lại hiệu quả kinh tế lâu dài cho mọi chủ đầu tư.

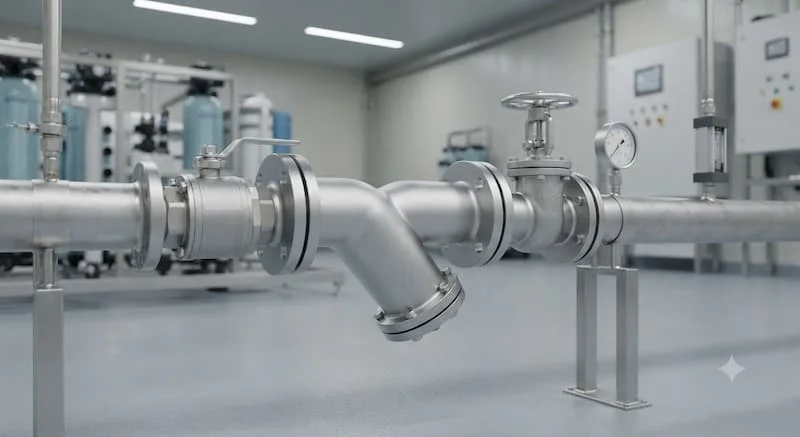

Ứng dụng thực tế của van lọc

• HVAC: Lọc cặn cho hệ thống đường ống nước lạnh, nước giải nhiệt tòa nhà.

• Hệ thống cấp nước & Xử lý nước: Bảo vệ đồng hồ đo và trạm bơm cấp nước sạch.

• Hệ thống hơi (Steam): Tách rỉ sét, cặn bẩn trong đường ống hơi nóng áp suất cao.

• Hệ thống dầu & Hóa chất: Đảm bảo độ tinh khiết ban đầu cho lưu chất dẫn truyền.

• Thực phẩm & Dược phẩm: lọc tách tạp chất thô trước bồn chứa.

• PCCC: Ngăn rác, sỏi đá làm tắc nghẽn đầu phun khi vận hành khẩn cấp.

• Nhà máy điện: Ứng dụng trong các dây chuyền phụ trợ công suất lớn.

Những sai lầm thường gặp khi lựa chọn

• Chọn sai Mesh: Lưới quá thô không lọc được cặn nhỏ, lưới quá mịn gây sụt áp đột ngột.

• Chọn sai DN: Kích thước không khớp với đường ống gây rò rỉ nước.

• Chọn sai vật liệu: Dùng gang cho môi trường hóa chất ăn mòn mạnh dẫn đến rỉ thủng nhanh.

• Không tính tổn thất áp suất: Dẫn đến hiện tượng dòng chảy bị yếu đi sau khi qua thiết bị.

• Không vệ sinh định kỳ: Để cặn bám kín bầu lọc gây tắc nghẽn dòng chảy hoàn toàn.

• Lắp sai chiều dòng chảy: Làm hỏng cấu trúc lưới lọc và mất hoàn toàn khả năng giữ cặn.

Hướng dẫn lựa chọn và bảo trì

Checklist chọn van lọc phù hợp

• [x] Đúng lưu lượng: Đáp ứng trọn vẹn tốc độ dòng chảy tối đa của hệ thống.

• [x] Đúng DN: Phù hợp hoàn hảo với kích thước đường ống thực tế.

• [x] Đúng áp suất: Chịu được áp lực vận hành tối đa của bơm.

• [x] Đúng nhiệt độ: Phù hợp với đặc tính nóng hoặc lạnh của lưu chất.

• [x] Đúng vật liệu: Inox, đồng hay gang tùy thuộc vào tính chất môi chất.

• [x] Đúng Mesh: Kích thước mắt lưới tương thích với yêu cầu lọc sạch.

• [x] Đúng tiêu chuẩn: JIS, ANSI hoặc DIN đồng bộ với hệ thống ống.

• [x] Có CO/CQ: Đảm bảo nguồn gốc xuất xứ và chất lượng chính hãng.

• [x] Dễ bảo trì: Thuận tiện cho việc tháo lắp khi cần vệ sinh.

Hướng dẫn lắp đặt và bảo trì định kỳ

Khi lắp đặt, kỹ thuật viên cần quan sát mũi tên in nổi trên thân thiết bị để lắp đúng chiều mũi tên dòng chảy. Đặt khoang lọc đúng hướng theo khuyến cáo nhà sản xuất (thường hướng xuống dưới đối với dạng Y), chừa lại khoảng trống phía dưới đủ để tháo lưới. Tiến hành xả cặn định kỳ hàng tháng, kiểm tra độ mòn của gioăng kín, thay lưới khi hỏng và theo dõi chênh áp trước - sau thiết bị để xác định thời điểm bảo trì hợp lý.

Câu hỏi thường gặp

Van lọc có phải là Lọc Y không?

Van lọc là thuật ngữ chung chỉ các thiết bị kết hợp van và bộ lọc cặn. Trong đó, lọc Y là một dạng thiết kế cụ thể (dạng chữ Y) nằm trong nhóm các sản phẩm van lọc nói chung.

Bao lâu nên vệ sinh lưới lọc?

Thời gian vệ sinh phụ thuộc vào chất lượng lưu chất thực tế. Với hệ thống mới, nên kiểm tra sau 2 tuần đầu vận hành. Sau đó, chu kỳ bảo trì thông thường từ 3 đến 6 tháng/lần.

Nên chọn Mesh bao nhiêu?

Đối với hệ thống nước thông thường hoặc HVAC, lưới từ 40 Mesh đến 60 Mesh là lựa chọn tối ưu. Đối với các hệ thống yêu cầu độ tinh cao hơn, bạn nên cân nhắc Mesh từ 80 đến 100.

Valve filter có dùng cho hơi nóng được không?

Hoàn toàn được. Tuy nhiên, bạn cần lựa chọn các dòng sản phẩm làm từ vật liệu chịu nhiệt cao như thép đúc hoặc inox, kết hợp với gioăng graphite chịu nhiệt chuyên dụng.

Nên chọn inox hay gang?

Nếu hệ thống dẫn nước sạch thông thường hoặc HVAC, gang dẻo là lựa chọn kinh tế. Nếu hệ thống yêu cầu chống ăn mòn cao, tiếp xúc với hóa chất, nước muối hoặc thực phẩm, inox là sự đầu tư bắt buộc.

Kết luận

Sử dụng van lọc là giải pháp tối ưu giúp giữ cặn hiệu quả, bảo vệ toàn bộ hệ thống khỏi sự mài mòn, giảm chi phí bảo trì, gia tăng tuổi thọ thiết bị và hoàn toàn phù hợp với nhiều ngành công nghiệp hiện đại ngày nay.
