Syphon là gì?

Syphon là gì? Khi vận hành các hệ thống lò hơi hoặc đường ống truyền dẫn hơi nóng áp lực cao, các kỹ sư thường xuyên gặp phải tình trạng đồng hồ đo áp suất bị hỏng hóc chỉ sau một thời gian ngắn đưa vào sử dụng. Nguyên nhân cốt lõi là do nhiệt độ hơi quá cao làm hỏng các bộ phận đo bên trong, kết hợp với hiện tượng rung lắc kim đồng hồ dữ dội sinh ra từ xung áp dòng chảy liên tục. Hậu quả để lại là doanh nghiệp phải tốn kém chi phí thay thế thiết bị mới thường xuyên, gây gián đoạn dây chuyền sản xuất.

Để giải quyết triệt để vấn đề này, việc lắp đặt syphon (xi phông) là giải pháp kỹ thuật bắt buộc giúp giảm nhiệt độ môi chất trước khi tiếp xúc trực tiếp với đồng hồ áp suất, đồng thời hạn chế xung áp và kéo dài tuổi thọ thiết bị.

Syphon là gì?

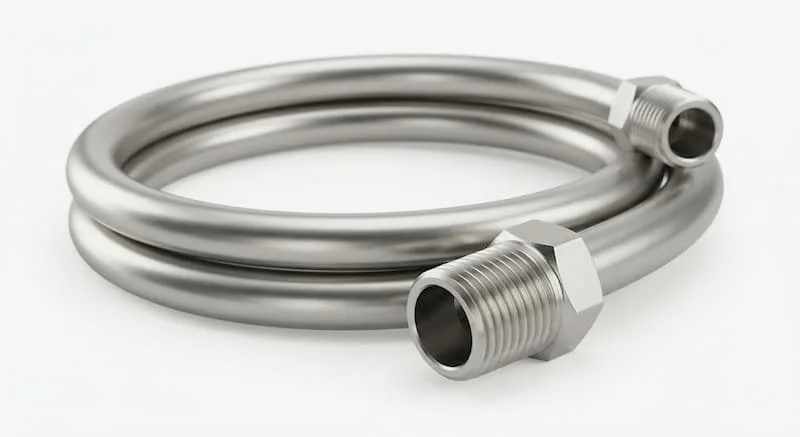

Định nghĩa và vai trò trong hệ thống hơi

Syphon (hay còn gọi là xi phông, ống giảm nhiệt đồng hồ áp suất) là một loại phụ kiện đường ống được thiết kế lắp đặt trung gian giữa đường ống chính và đồng hồ đo áp suất. Thiết bị này có nhiệm vụ tạo ra một khoang chứa nước ngưng tụ nhằm làm giảm đáng kể nhiệt độ của dòng hơi nóng trước khi hơi kịp đi vào bộ phận chuyển động của đồng hồ.

Thuật ngữ xi phông bắt nguồn từ nguyên lý tạo bẫy nước dạng uốn khúc. Trong các hệ thống lò hơi, tuyệt đối không nên lắp đặt đồng hồ đo áp suất trực tiếp vào đường ống hơi nóng vì nhiệt độ vượt quá giới hạn chịu đựng sẽ làm biến dạng ống Bourdon bên trong đồng hồ, dẫn đến sai số nghiêm trọng hoặc hỏng hoàn toàn.

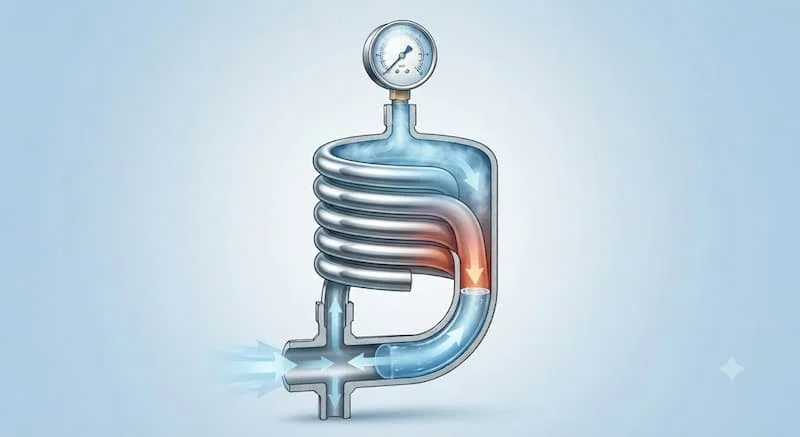

Nguyên lý hoạt động của xi phông

Quy trình vận hành bắt đầu khi luồng hơi nóng áp lực cao đi vào đoạn ống uốn cong của thiết bị. Tại đây, phần hơi nóng sẽ nhanh chóng ngưng tụ thành nước trong đoạn trũng của khúc uốn. Lớp nước ngưng này đóng vai trò như một hàng rào cách nhiệt hoàn hảo, ngăn không cho hơi nóng trực tiếp phả vào chân đồng hồ.

Nhờ lớp nước ngưng có nhiệt độ thấp hơn nhiều so với hơi ban đầu, đồng hồ chỉ tiếp xúc với môi chất mát mẻ, từ đó hoạt động ổn định, chính xác và bền bỉ hơn. Thiết kế uốn khúc của ống cũng giúp triệt tiêu một phần năng lượng xung áp, bảo vệ kim đồng hồ khỏi hiện tượng rung lắc mạnh.

Phân tích chuyên sâu kỹ thuật

Cấu tạo chi tiết của xi phông

• Thân ống uốn cong: Thường được uốn thành hình chữ U, hình lò xo hoặc hình xoắn ốc để tối ưu hóa diện tích tản nhiệt.

• Đầu ren kết nối: Thiết kế ren chuẩn xác ở hai đầu để liên kết chặt chẽ với đường ống và đồng hồ.

• Vật liệu chế tạo: Chế tác từ các kim loại chịu nhiệt và chịu áp suất cao như đồng thau, thép không gỉ hoặc thép carbon.

• Đường kính ống & Kiểu ren: Đa dạng kích thước tương thích với tiêu chuẩn ren BSP hoặc NPT phổ biến trong công nghiệp.

Các loại xi phông phổ biến

• Theo hình dạng: Xi phôngdạng chữ P, xi phông dạng chữ U, xi phông dạng cuộn xoắn chuyên dụng cho áp suất rất cao.

• Theo vật liệu: Xi phông đồng, Inox 304, Inox 316 và thép carbon.

• Theo kết nối: Ren trong, ren ngoài với các tiêu chuẩn ren quốc tế BSP và NPT.

Thông số kỹ thuật cần quan tâm

So sánh xi phông đồng và xi phông inox

Kết luận: Bạn nên chọn xi phông bằng inox cho các hệ thống công nghiệp nặng đòi hỏi độ bền cao, trong khi dòng bằng đồng phù hợp với các hệ thống lò hơi quy mô nhỏ và vừa.

Vì sao nên sử dụng xi phông?

Sử dụng thiết bị này mang lại lợi ích kỹ thuật thiết thực nhờ khả năng bảo vệ đồng hồ áp suất khỏi quá nhiệt, làm giảm đáng kể nhiệt độ môi chất truyền đến thiết bị đo và triệt tiêu xung áp đột ngột. Sản phẩm giúp tăng tuổi thọ đồng hồ lên nhiều lần, cắt giảm chi phí thay thế định kỳ, dễ dàng lắp đặt và tương thích hoàn hảo với mọi hệ thống lò hơi công nghiệp hiện nay.

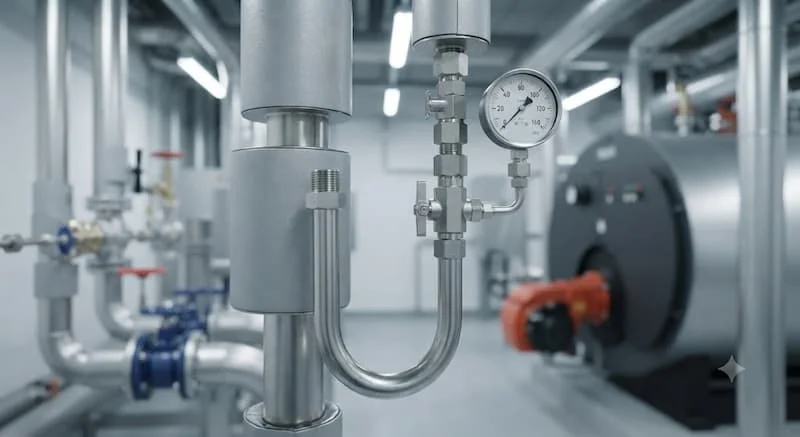

Ứng dụng thực tế của xi phông

• Lò hơi & Hệ thống hơi: Ứng dụng bắt buộc để giảm nhiệt cho đồng hồ đo áp suất hơi.

• Hệ thống HVAC: Lắp đặt trên các đường ống nước nóng áp lực cao trong tòa nhà.

• Nhà máy thực phẩm & Dược phẩm: Đảm bảo độ chính xác cho thiết bị đo trong các dây chuyền tiệt trùng bằng hơi.

• Hệ thống dầu nóng (Thermal Oil): Kiểm soát áp suất tại các bồn gia nhiệt dầu ở nhiệt độ cao.

• Hóa chất & Nhà máy điện: Chống ăn mòn và chịu nhiệt cho các trạm đo áp suất khắt khe.

• Ngành dệt nhuộm & Giấy: Vận hành ổn định trong các dây chuyền sử dụng lò hơi công suất lớn liên tục.

Những sai lầm thường gặp khi lựa chọn

• Không lắp xi phông cho hơi nóng: Dẫn đến việc đồng hồ đo bị cháy bộ phận cơ bên trong chỉ sau vài ngày vận hành.

• Chọn sai vật liệu: Dùng ống đồng cho hệ thống hơi quá nhiệt hoặc hóa chất làm phụ kiện nhanh chóng bị mục nát.

• Chọn sai bước ren: Nhầm lẫn giữa ren BSP và NPT khiến việc kết nối bị rò rỉ áp suất nguy hiểm.

• Lắp sai hướng: Đặt ngược khúc uốn khiến nước ngưng không thể tạo màng chắn nhiệt hiệu quả.

• Không châm nước trước khi chạy hệ thống: Làm sốC nhiệt đột ngột cho đồng hồ trong lần khởi động đầu tiên.

Hướng dẫn lựa chọn và bảo trì

Checklist chọn xi phông phù hợp

• [x] Đúng ren: Kích thước ren kết nối khớp hoàn toàn với đồng hồ và đường ống.

• [x] Đúng vật liệu: Đồng, Inox 304 hay Inox 316 tùy theo môi trường vận hành.

• [x] Đúng áp suất: Chịu được áp lực tối đa của lò hơi.

• [x] Đúng nhiệt độ: Phù hợp với dải nhiệt độ thực tế của hơi nóng.

• [x] Đúng môi chất: Tương thích với hơi, khí hoặc dầu truyền nhiệt.

• [x] Có CO/CQ: Đảm bảo chất lượng và nguồn gốc xuất xứ rõ ràng.

• [x] Đúng tiêu chuẩn ren: BSP hoặc NPT đồng bộ với hệ thống sẵn có.

• [x] Nhà cung cấp uy tín: Mua hàng tại các đơn vị phân phối thiết bị công nghiệp chính hãng.

Hướng dẫn lắp đặt và bảo trì định kỳ

Trước khi đưa hệ thống vào vận hành, kỹ thuật viên bắt buộc phải châm đầy nước sạch vào bên trong khoang uốn của xi phông để tạo sẵn màng chắn nhiệt bảo vệ đồng hồ. Lắp đặt thiết bị đúng chiều hướng cong xuống, siết lực vừa đủ tại các mối ren kết nối kèm băng tan chịu nhiệt. Tiến hành kiểm tra rò rỉ bằng áp suất, theo dõi lượng nước ngưng định kỳ và thay thế ngay khi phát hiện ống có dấu hiệu bị ăn mòn mỏng hoặc biến dạng cơ học.

Câu hỏi thường gặp

Syphon có bắt buộc phải lắp cho đồng hồ áp suất không?

Đối với các hệ thống đo hơi nóng có nhiệt độ cao (thường trên 60°C đến 80°C), việc lắp đặt xi phông là bắt buộc để bảo vệ đồng hồ khỏi bị quá nhiệt và hỏng hóc cấu trúc cơ bên trong.

Xi phông đồng và inox khác nhau như thế nào?

Xi phông đồng có giá thành kinh tế, phù hợp cho hệ thống lò hơi áp suất và nhiệt độ vừa phải. Trong khi đó, xi phông inox có khả năng chống ăn mòn vượt trội, chịu nhiệt độ và áp suất cao hơn rất nhiều, chuyên dùng cho các nhà máy công nghiệp nặng.

Bao lâu nên thay xi phông?

Thời gian thay thế phụ thuộc vào chất lượng môi chất và áp suất vận hành. Thông thường, thiết bị nên được kiểm tra mỗi năm một lần và thay mới khi phát hiện các dấu hiệu rỉ sét, mỏng thành ống hoặc biến dạng ren.

Có thể dùng xi phông cho nước lạnh không?

Về mặt lý thuyết là được, nhưng không cần thiết. Xi phông chủ yếu được sinh ra để giải quyết bài toán tản nhiệt và tạo nước ngưng cho hơi nóng. Đối với nước lạnh thông thường, đồng hồ áp suất được lắp trực tiếp lên ống.

Xi phông có giảm áp suất không?

Không. Chức năng chính của xi phông là tản nhiệt và cản xung áp, tuyệt đối không làm thay đổi giá trị áp suất thực tế của dòng lưu chất truyền đến đồng hồ đo.

Kết luận

Đầu tư xi phông là giải pháp kỹ thuật thông minh mang lại hiệu quả bảo vệ toàn diện cho đồng hồ áp suất, giúp giảm nhiệt độ hơi hiệu quả, gia tăng tuổi thọ thiết bị, tiết kiệm chi phí đầu tư dài hạn và là tiêu chuẩn không thể thiếu cho mọi hệ thống hơi nóng hiện đại.
