Strainer Valve là gì?

Strainer valve là gì? Khi vận hành các hệ thống đường ống công nghiệp hoặc dân dụng, việc xuất hiện các hạt cặn rắn lơ lửng trong dòng chảy là nguyên nhân hàng đầu gây ra những sự cố tốn kém. Tình trạng này khiến máy bơm nhanh chóng bị mòn cánh, van điều khiển hoạt động không ổn định, đồng hồ đo lưu lượng bị sai số liên tục hoặc làm cho bộ trao đổi nhiệt nhanh chóng bị tắc nghẽn. Nếu không có biện pháp phòng ngừa từ sớm, hậu quả để lại là chi phí bảo trì, sửa chữa thiết bị tăng cao đột biến do những tạp chất vô tình bám dính trong lưu chất.

Để bảo vệ toàn diện các thiết bị đắt tiền, việc lắp đặt van lọc cặn là giải pháp kỹ thuật cốt lõi giúp giữ lại cặn rắn ngay trên đường ống. Thiết bị này hoạt động như một lớp khiên chắn, ngăn chặn triệt để rác thải, bùn cát lọt vào hệ thống và duy trì hiệu suất vận hành ổn định lâu dài.

Strainer Valve là gì?

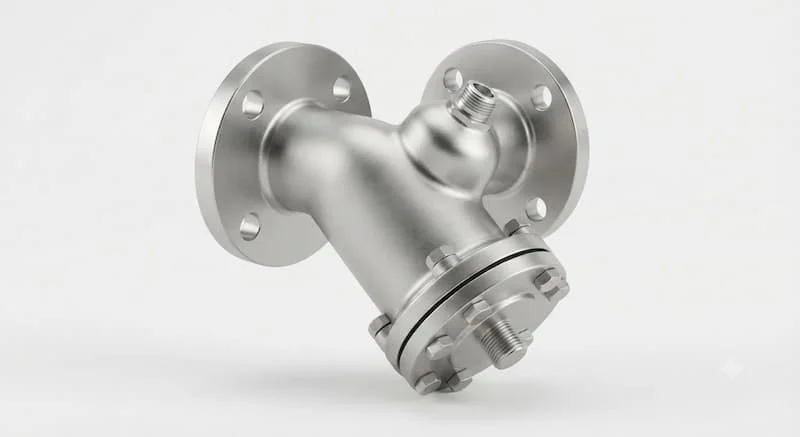

Định nghĩa và bản chất thiết bị

Strainer valve (thường được gọi là van lọc cặn hoặc y lọc) là thiết bị chuyên dụng được lắp đặt trực tiếp trên đường ống với nhiệm vụ chính là giữ lại các hạt rắn, cặn bẩn, cát, bùn, rỉ sét, mảnh kim loại và các tạp chất cơ học khác có trong lưu chất.

Mặc dù trong thực tế nhiều người quen gọi thiết bị này là van lọc cặn, nhưng về mặt kỹ thuật, đây không phải là van điều khiển dòng chảy mà là một thiết bị lọc thuần túy. Nó không có chức năng đóng mở điều tiết lưu lượng như van cổng hay van bi, mà thực chất là dòng van y lọc (Y Strainer) hoặc các dạng lọc cặn khác được tích hợp mặt bích hoặc ren kết nối chuẩn van công nghiệp.

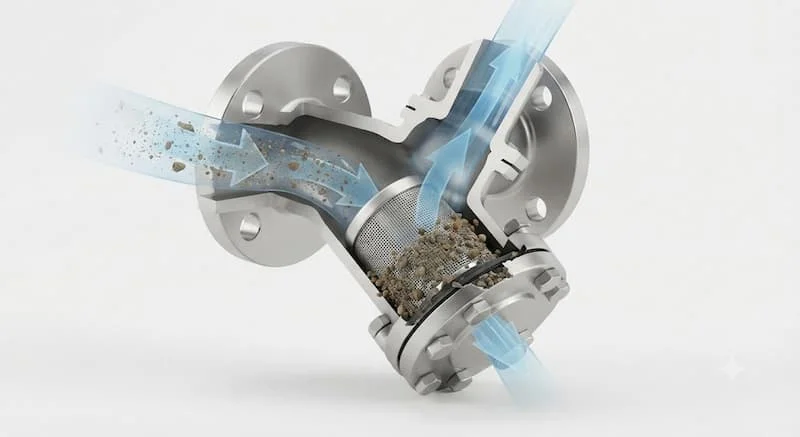

Nguyên lý hoạt động của van lọc cặn

Quy trình vận hành diễn ra khi lưu chất đi vào thân thiết bị và bắt buộc phải chảy qua hệ thống lưới lọc (Mesh) bên trong. Tại đây, các hạt cặn có kích thước lớn hơn mắt lưới sẽ bị giữ lại trong khoang chứa, trong khi dòng chất lỏng hoặc khí sạch tiếp tục di chuyển thông suốt đến các thiết bị phía sau.

Cặn bẩn tích tụ sẽ được vệ sinh định kỳ hoặc xả bỏ qua van xả đáy. Việc lựa chọn kích thước Mesh phù hợp đóng vai trò quyết định độ tinh của hạt cặn, đồng thời giúp tổn thất áp suất ở mức thấp nhất khi dòng chảy đi qua bộ lọc.

Cấu tạo và các loại van lọc cặn phổ biến

Cấu tạo chi tiết

• Thân thiết bị: Khung chính chịu áp lực cao, được đúc từ gang, inox hoặc đồng.

• Lưới lọc inox: Bộ phận cốt lõi giữ lại cặn bẩn, có độ bền cơ học cao.

• Nắp lọc: Đậy kín bầu lọc, cho phép tháo rời dễ dàng để bảo trì.

• Gioăng làm kín: Ngăn chặn rò rỉ lưu chất ra môi trường bên ngoài.

• Bu lông: Liên kết chắc chắn phần nắp và thân van dưới áp suất cao.

• Van xả cặn (nếu có): Hỗ trợ xả nhanh rác thải tích tụ ở đáy khoang lọc.

• Kết nối ren hoặc mặt bích: Đảm bảo liên kết vững chắc với đường ống.

Các loại van lọc cặn phổ biến

• Theo kiểu thiết kế: Y Strainer (phổ biến nhất), Basket Strainer (lọc dạng giỏ cho lưu lượng lớn), T Strainer, Duplex Strainer (lọc kép hoạt động liên tục), Temporary Strainer (lọc tạm thời khi súc rửa đường ống).

• Theo vật liệu: Gang, Gang dẻo, Đồng, Inox 304, Inox 316, Thép carbon.

• Theo kiểu kết nối: Kết nối ren (cho đường ống nhỏ) hoặc mặt bích, hàn (cho hệ thống công nghiệp áp lực cao).

Thông số kỹ thuật cần quan tâm

So sánh Strainer Valve và Filter (Bộ lọc tinh)

Kết luận: Bạn nên dùng van lọc cặn ở giai đoạn đầu nguồn để bảo vệ thiết bị cơ khí thô. Sử dụng Filter ở các công đoạn sau khi yêu cầu nguồn nước đạt độ tinh khiết cao.

Vì sao nên lắp Strainer Valve?

Sử dụng thiết bị này mang lại lợi ích to lớn nhờ khả năng bảo vệ máy bơm khỏi kẹt cánh, bảo vệ van điều khiển khỏi trầy xước bề mặt làm kín. Sản phẩm giúp giảm thiểu hư hỏng thiết bị, cắt giảm chi phí bảo trì định kỳ, tăng tuổi thọ toàn bộ hệ thống đường ống và dễ dàng vệ sinh. Điểm cộng lớn nhất là thiết bị hoạt động hoàn toàn bằng cơ học, không tiêu thụ điện năng nhưng mang lại hiệu quả kinh tế lâu dài cho doanh nghiệp.

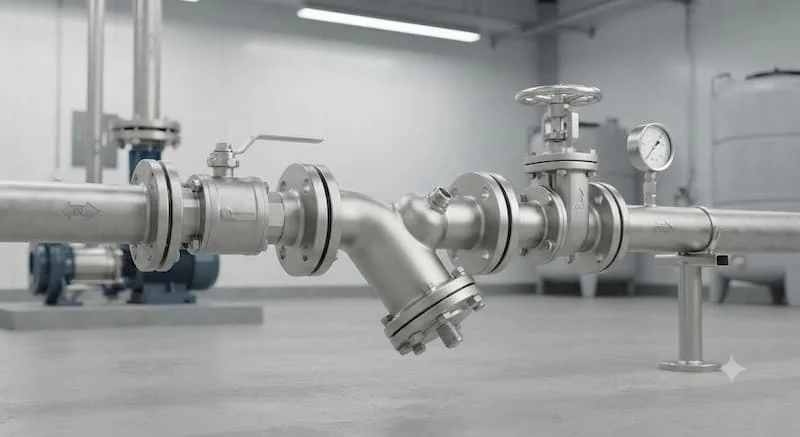

Ứng dụng thực tế của Strainer Valve

• Hệ thống HVAC: Lọc cặn cho đường ống nước làm lạnh trong các tòa nhà thương mại.

• Hệ thống nước sạch & Xử lý nước: Bảo vệ đồng hồ đo lưu lượng và bơm tại các trạm cấp nước.

• Hệ thống hơi (Steam): Tách rỉ sét, cặn bẩn trong đường ống hơi nóng áp suất cao.

• Đường ống dầu & Hóa chất: Đảm bảo độ sạch cho lưu chất dẫn truyền trong nhà máy hóa chất.

• Công nghiệp thực phẩm & Dược phẩm: Lọc tách tạp chất thô trước các bồn chứa nguyên liệu.

• Hệ thống PCCC: Ngăn rác, sỏi đá làm tắc nghẽn đầu phun khi vận hành khẩn cấp.

• Nhà máy điện: Ứng dụng rộng rãi trong các dây chuyền phụ trợ công suất lớn.

Những sai lầm thường gặp khi lựa chọn

• Chọn sai Mesh: Lưới quá thô không lọc được cặn nhỏ, lưới quá mịn gây sụt áp đột ngột cho hệ thống.

• Chọn sai DN: Kích thước không khớp với đường ống gây rò rỉ hoặc khó thi công lắp đặt.

• Chọn sai vật liệu thân: Dùng gang cho môi trường hóa chất ăn mòn mạnh dẫn đến rỉ thủng nhanh chóng.

• Không tính tổn thất áp suất: Dẫn đến hiện tượng dòng chảy bị yếu đi sau khi qua van.

• Không vệ sinh định kỳ: Để cặn bám kín bầu lọc gây nghẹt dòng chảy hoàn toàn.

• Lắp sai chiều dòng chảy: Làm hỏng cấu trúc lưới lọc và mất hoàn toàn khả năng giữ cặn.

Hướng dẫn lựa chọn và bảo trì

Checklist chọn Strainer Valve phù hợp

• [x] Đúng lưu lượng: Đáp ứng trọn vẹn tốc độ dòng chảy tối đa của hệ thống.

• [x] Đúng DN: Phù hợp hoàn hảo với kích thước đường ống thực tế.

• [x] Đúng áp suất: Chịu được áp lực vận hành của máy bơm.

• [x] Đúng nhiệt độ: Phù hợp với đặc tính nóng hoặc lạnh của lưu chất.

• [x] Đúng vật liệu: Inox, đồng hay gang tùy thuộc vào tính chất môi chất.

• [x] Đúng Mesh: Kích thước mắt lưới tương thích với yêu cầu lọc sạch.

• [x] Đúng tiêu chuẩn kết nối: JIS, ANSI hoặc DIN đồng bộ với hệ thống ống.

• [x] Có CO/CQ: Đảm bảo nguồn gốc xuất xứ và chất lượng chính hãng.

• [x] Dễ bảo trì: Thuận tiện cho việc tháo lắp khi cần vệ sinh.

Hướng dẫn lắp đặt và bảo trì định kỳ

Khi lắp đặt, kỹ thuật viên bắt buộc phải quan sát mũi tên in nổi trên thân van để lắp đúng chiều dòng chảy. Đối với Y Strainer, cần đặt khoang chứa cặn hướng xuống dưới để trọng lực hỗ trợ lắng đọng rác thải. Luôn chừa lại khoảng trống phía dưới đủ để tháo nắp và rút lưới lọc ra ngoài. Tiến hành xả cặn định kỳ hàng tháng, kiểm tra độ mòn của gioăng, theo dõi chênh lệch áp suất trước và sau van để xác định thời điểm bảo trì lưới lọc hợp lý.

Câu hỏi thường gặp

Strainer Valve có phải là van điều khiển không?

Không. Thiết bị này là phụ kiện lọc cặn cơ học, không có chức năng đóng mở điều tiết hay kiểm soát lưu lượng như các dòng van công nghiệp thông thường khác.

Bao lâu nên vệ sinh lưới lọc?

Thời gian vệ sinh phụ thuộc vào độ sạch của nguồn lưu chất. Với hệ thống mới đưa vào vận hành, nên kiểm tra sau 2 tuần đầu. Sau đó, chu kỳ bảo trì thông thường từ 3 đến 6 tháng/lần.

Nên chọn Mesh bao nhiêu?

Đối với hệ thống nước thông thường hoặc HVAC, lưới từ 40 Mesh đến 60 Mesh là lựa chọn tối ưu. Đối với các hệ thống yêu cầu độ tinh cao hơn để bảo vệ van điện từ nhạy cảm, bạn nên cân nhắc Mesh từ 80 đến 100.

Strainer Valve có dùng cho hơi nóng được không?

Hoàn toàn được. Tuy nhiên, bạn cần lựa chọn các dòng sản phẩm làm từ vật liệu chịu nhiệt cao như thép đúc hoặc inox, kết hợp với gioăng GRAPHITE chịu nhiệt thay vì cao su thông thường.

Nên chọn inox hay gang?

Nếu hệ thống dẫn nước sạch thông thường hoặc HVAC, gang dẻo là lựa chọn kinh tế. Nếu hệ thống yêu cầu chống ăn mòn cao, tiếp xúc với hóa chất, nước muối hoặc thực phẩm, inox là sự đầu tư bắt buộc.

Kết luận

Sử dụng van lọc cặn là giải pháp kỹ thuật tối ưu giúp loại bỏ cặn hiệu quả, bảo vệ toàn bộ hệ thống khỏi sự mài mòn, giảm chi phí bảo trì và gia tăng tuổi thọ thiết bị, là sản phẩm không thể thiếu cho mọi ngành công nghiệp hiện đại.
