Y Sediment Strainer là gì?

Y sediment strainer là gì? Khi vận hành hệ thống cấp nước hay các dây chuyền công nghiệp, các kỹ sư thường phải đối mặt với tình trạng cặn bẩn vô tình cuốn theo dòng chảy, gây hỏng hóc nghiêm trọng cho van điều khiển tự động. Cặn cát lơ lửng cũng là thủ phạm khiến cánh máy bơm nhanh chóng bị mòn, đồng hồ nước sai số liên tục hoặc làm thiết bị trao đổi nhiệt bị tắc nghẽn chỉ sau một thời gian ngắn. Nếu không có biện pháp phòng ngừa từ sớm, hậu quả để lại là những sự cố dừng máy đột ngột và chi phí bảo trì tăng cao đột biến.

Để giải quyết triệt để vấn đề này, việc lắp đặt van lọc y là giải pháp kỹ thuật bắt buộc nhằm loại bỏ cát, bùn, rỉ sét và các hạt rắn ngay từ đầu dòng. Thiết bị này giúp bảo vệ toàn diện các thiết bị quan trọng trước khi lưu chất kịp gây ra những tổn hại tốn kém cho toàn bộ hệ thống.

Y Sediment Strainer là gì?

Định nghĩa kỹ thuật

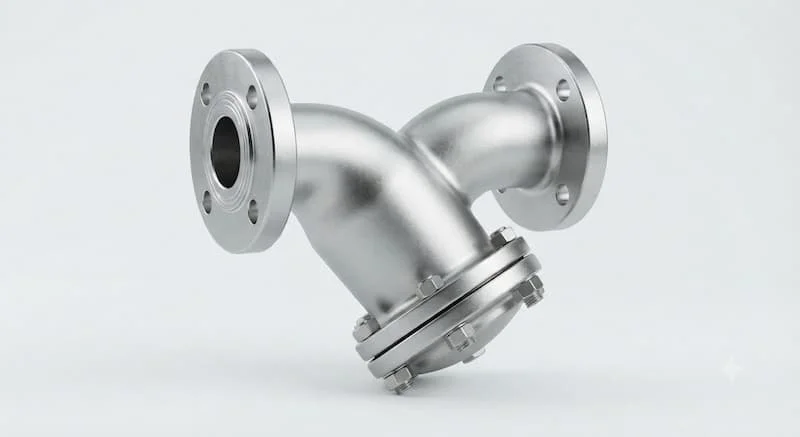

Y sediment strainer (hay còn gọi là van lọc y) là thiết bị lọc cặn dạng chữ Y được lắp đặt trực tiếp trên đường ống nhằm giữ lại các hạt rắn, cặn bẩn nhờ hệ thống lưới lọc chuyên dụng bên trong. Tên gọi xuất phát từ cấu trúc hình chữ Y đặc trưng, nơi nhánh phụ chứa lưới lọc chếch một góc giúp tối ưu hóa không gian và diện tích bề mặt lọc.

Trong đó, sediment mang ý nghĩa là cặn lắng, trầm tích, còn strainer là bộ phận lọc tách. Thiết bị này đóng vai trò như một "lớp khiên" bảo vệ toàn bộ hệ thống đường ống khỏi các tác nhân gây mài mòn cơ học.

Nguyên lý hoạt động của van lọc y

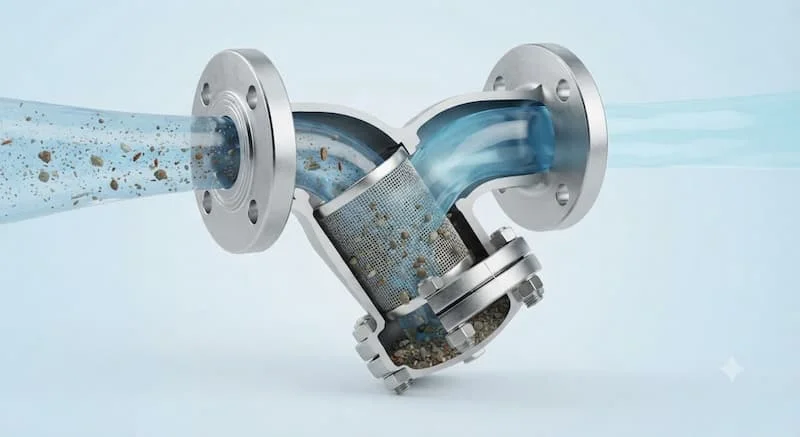

Quy trình vận hành diễn ra khi lưu chất di chuyển vào thân van và bắt buộc phải đi qua lưới lọc hình chữ Y. Tại đây, các hạt cặn rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại trong bầu lọc, trong khi dòng chất lỏng hoặc khí sạch tiếp tục di chuyển thông suốt về phía các thiết bị phía sau.

Cặn bẩn tích tụ sẽ được vệ sinh định kỳ bằng cách tháo nắp lọc hoặc mở van xả đáy. Thiết kế dòng chảy thông minh này giúp van không gây giảm áp quá lớn trên đường ống, đồng thời kích thước Mesh của lưới đóng vai trò quyết định độ tinh của hạt cặn được lọc sạch.

Cấu tạo và phân loại van lọc y

Cấu tạo chi tiết

• Thân van: Khung chính chịu áp lực cao, thường được đúc từ gang, inox hoặc đồng.

• Lưới lọc inox: Bộ phận chính giữ cặn, đục lỗ hoặc đan lưới tinh xảo.

• Nắp lọc: Đậy kín bầu lọc, cho phép tháo lắp dễ dàng để vệ sinh lưới.

• Gioăng làm kín: Ngăn chặn tình trạng rò rỉ lưu chất ra môi trường bên ngoài.

• Bulong: Liên kết chặt chẽ phần nắp và thân van dưới áp suất cao.

• Van xả (nếu có): Hỗ trợ xả cặn nhanh mà không cần tháo rời toàn bộ thiết bị.

• Đầu nối ren hoặc mặt bích: Đảm bảo kết nối vững chắc với hệ thống ống dẫn.

Các loại van lọc y phổ biến

• Theo vật liệu: Inox 304, Inox 316 (chống ăn mòn tuyệt đối), Gang, Gang dẻo, Đồng, Thép carbon.

• Theo kiểu kết nối: Kết nối ren (cho ống nhỏ) hoặc kết nối mặt bích, hàn (cho hệ thống áp lực lớn).

• Theo tiêu chuẩn: Đáp ứng đa dạng tiêu chuẩn quốc tế như JIS, ANSI, DIN, BS.

Thông số kỹ thuật cần quan tâm

So sánh Y Sediment Strainer và Basket Strainer

Kết luận: Bạn nên chọn van lọc y cho các hệ thống đường ống vừa và nhỏ, không gian hạn chế và lượng cặn không quá lớn. Ngược lại, Basket Strainer phù hợp cho các nhà máy công nghiệp lớn cần lọc liên tục.

Vì sao nên sử dụng van lọc y?

Sử dụng thiết bị này mang lại lợi ích kinh tế và kỹ thuật to lớn nhờ khả năng bảo vệ máy bơm khỏi kẹt cánh, bảo vệ van điều khiển khỏi trầy xước bề mặt làm kín. Thiết bị giúp giảm thiểu tối đa chi phí sửa chữa, gia tăng tuổi thọ toàn bộ hệ thống đường ống, hạn chế tình trạng tắc nghẽn cục bộ. Ngoài ra, ưu điểm dễ bảo trì, chi phí đầu tư thấp và mang lại hiệu quả hoạt động lâu dài biến đây thành phụ kiện không thể thiếu trong mọi dự án cơ điện.

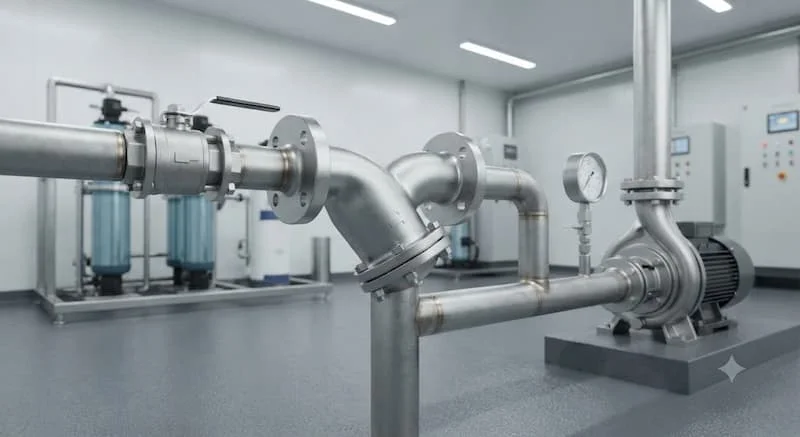

Ứng dụng thực tế của Y Sediment Strainer

• Hệ thống HVAC: Lọc cặn cho đường ống nước Chilled water trong các tòa nhà thương mại.

• Hệ thống cấp nước: Bảo vệ máy bơm và đồng hồ đo lưu lượng tại các trạm bơm thành phố.

• Hệ thống hơi (Steam): Lọc tách rỉ sét, cặn bẩn trong đường ống hơi nóng áp lực cao.

• Hệ thống dầu & Hóa chất: Đảm bảo độ tinh khiết cho lưu chất dẫn truyền trong nhà máy hóa chất.

• Công nghiệp thực phẩm & Dược phẩm: [chèn link: van công nghiệp tiêu chuẩn vi sinh] lọc tách tạp chất trước bồn chứa nguyên liệu.

• Hệ thống PCCC: Ngăn rác, sỏi đá làm tắc nghẽn đầu phun sprinkler khi vận hành khẩn cấp.

• Nhà máy điện & Xử lý nước: Ứng dụng rộng rãi trong các dây chuyền lọc nước công suất lớn.

Những sai lầm thường gặp khi lựa chọn

• Chọn sai Mesh: Lưới quá thô không lọc được cặn nhỏ, lưới quá mịn gây sụt áp đột ngột cho hệ thống.

• Chọn sai DN: Kích thước không khớp với đường ống gây rò rỉ hoặc khó thi công lắp đặt.

• Lắp ngược chiều dòng chảy: Làm hỏng cấu trúc lưới lọc và mất hoàn toàn khả năng giữ cặn.

• Không vệ sinh định kỳ: Để cặn bám kín bầu lọc gây nghẹt dòng chảy hoàn toàn.

• Chọn sai vật liệu thân van: Dùng gang cho môi trường axit hoặc hóa chất ăn mòn mạnh dẫn đến rỉ thủng nhanh chóng.

Hướng dẫn lựa chọn và bảo trì

Checklist chọn van lọc y phù hợp

• [x] Đúng lưu lượng: Đáp ứng trọn vẹn tốc độ dòng chảy của hệ thống.

• [x] Đúng DN: Phù hợp hoàn hảo với kích thước đường ống thực tế.

• [x] Đúng áp suất: Chịu được áp lực vận hành tối đa của bơm.

• [x] Đúng nhiệt độ: Phù hợp với đặc tính nóng hoặc lạnh của lưu chất.

• [x] Đúng vật liệu: Inox, đồng hay gang tùy thuộc vào tính chất môi chất.

• [x] Đúng Mesh: Kích thước mắt lưới tương thích với yêu cầu lọc sạch.

• [x] Đúng tiêu chuẩn: JIS, ANSI hoặc DIN đồng bộ với các thiết bị khác.

• [x] Dễ bảo trì: Thuận tiện cho việc tháo lắp khi cần vệ sinh.

• [x] Có CO/CQ: Đảm bảo nguồn gốc xuất xứ và chất lượng chính hãng.

Hướng dẫn lắp đặt và bảo trì định kỳ

Khi lắp đặt, kỹ thuật viên bắt buộc phải kiểm tra chiều dòng chảy được in nổi trên thân van và đảm bảo hướng chữ Y chúc xuống dưới (hoặc nằm ngang tùy thiết kế) để cặn lắng tự nhiên vào bầu lọc. Luôn chừa lại khoảng trống phía dưới đủ để tháo nắp và rút lưới lọc ra ngoài. Tiến hành xả cặn định kỳ hàng tháng, kiểm tra độ mòn của gioăng làm kín và thay thế lưới lọc ngay khi phát hiện dấu hiệu rách hỏng.

Câu hỏi thường gặp

Y Sediment Strainer khác Y Strainer thông thường như thế nào?

Về bản chất, đây là hai tên gọi dùng để chỉ cùng một dòng thiết bị lọc cặn hình chữ Y. Tuy nhiên, từ "sediment" được nhấn mạnh nhằm làm rõ mục đích chuyên dụng của thiết bị là lọc các chất lắng, cặn trầm tích thô trong dòng chảy công nghiệp.

Bao lâu nên vệ sinh lưới lọc?

Thời gian vệ sinh phụ thuộc vào độ sạch của nguồn lưu chất. Với hệ thống mới đưa vào vận hành, nên kiểm tra và vệ sinh sau 2 tuần đầu tiên. Sau đó, chu kỳ bảo trì định kỳ thường từ 3 đến 6 tháng/lần để đảm bảo hiệu suất lọc tốt nhất.

Nên chọn Mesh bao nhiêu?

Đối với hệ thống nước thông thường, lưới từ 40 Mesh đến 60 Mesh là lựa chọn tối ưu. Đối với các hệ thống yêu cầu độ tinh cao hơn để bảo vệ van điện từ nhạy cảm, bạn nên cân nhắc sử dụng Mesh từ 80 đến 100.

Có thể dùng cho hơi nóng không?

Hoàn toàn được. Tuy nhiên, bạn cần lựa chọn các dòng sản phẩm làm từ vật liệu chịu nhiệt cao như thép đúc hoặc inox 316, kết hợp với gioăng GRAPHITE chịu nhiệt thay vì các loại gioăng cao su thông thường.

Nên chọn inox hay gang?

Nếu hệ thống dẫn nước sạch thông thường hoặc HVAC, gang dẻo là lựa chọn tiết kiệm và kinh tế. Nếu hệ thống yêu cầu chống ăn mòn cao, tiếp xúc với hóa chất, nước muối hoặc thực phẩm, inox là sự đầu tư bắt buộc.

Kết luận

Sử dụng van lọc y là giải pháp tối ưu giúp giữ cặn hiệu quả, bảo vệ toàn bộ thiết bị đắt tiền khỏi nguy cơ mài mòn, dễ dàng bảo trì và sở hữu chi phí đầu tư hợp lý, hoàn toàn phù hợp cho mọi hệ thống công nghiệp và dân dụng hiện đại.
