Tổng Quan Về Ống Lọc Khe Inox: Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

Trong các hệ thống xử lý nước, bồn lọc, giếng khoan hay dây chuyền hóa chất, lưới đan thông thường dễ bị rách, móp méo hoặc nghẹt nhanh khi chịu áp và dòng chảy liên tục. Ống lọc khe giải quyết vấn đề này nhờ thân ống chắc chắn với các khe hở được định hình chính xác, vừa chịu áp tốt, vừa giữ lại hạt rắn hiệu quả và dễ súc rửa. Tuy nhiên, ống lọc khe có nhiều kiểu, độ rộng khe và mác inox khác nhau, chọn sai dễ gây nghẹt, lọt cát hoặc hỏng sớm.

Bài viết này giúp bạn hiểu ống lọc khe là gì, cấu tạo, nguyên lý hoạt động, ứng dụng phổ biến, cách chọn, lắp đặt và bảo trì.

Ống lọc khe inox là gì?

Ống lọc khe (wedge wire screen, slotted screen) là bộ phận lọc hình trụ, có các khe hở đều đặn trên thân ống. Lưu chất đi qua khe, hạt rắn lớn hơn khe bị giữ lại bên ngoài hoặc bên trong, tùy chiều dòng chảy.

Cần lưu ý, ống lọc khe có hai dạng chính. Dạng đột khe là ống inox được cắt khe bằng máy. Dạng quấn dây là các thanh dây hình chữ V quấn quanh khung đỡ, tạo khe có mặt cắt loe ra phía trong. Đây là bộ lọc cơ học thô đến trung bình, không phải màng lọc vi sinh hay thiết bị xử lý nước hoàn chỉnh. Trên thị trường, tên gọi này hay bị gọi lẫn với ống lọc lưới, ống lọc đục lỗ hoặc ống lọc giếng.

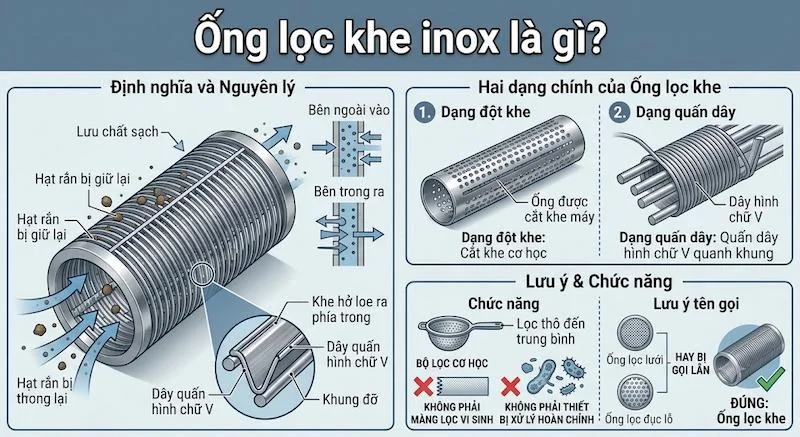

Định nghĩa của ống lọc khe

Cấu tạo chung và nguyên lý hoạt động

Hầu hết ống lọc khe gồm ba phần chính:

• Thân ống lọc: phần có khe, là bộ phận quan trọng nhất, quyết định khả năng lọc và chịu áp.

• Khung đỡ hoặc thanh gia cường: có ở loại quấn dây, giữ các sợi dây đúng vị trí và chịu lực.

• Đầu nối: dạng ren, mặt bích, hàn hoặc clamp, dùng để lắp vào đường ống hoặc thiết bị. Một đầu có thể được bịt kín bằng nắp.

Nguyên lý chung gồm ba bước: lưu chất tiếp cận mặt ống, đi qua các khe để giữ lại hạt rắn lớn hơn khe, rồi theo lòng ống thoát ra hoặc ngược lại. Với loại quấn dây, khe có dạng chữ V loe về phía sau nên hạt lọt vào khe không bị kẹt cứng, giúp giảm nghẹt và dễ súc rửa ngược. Khi khe bám nhiều cặn, chênh áp tăng và lưu lượng giảm, đó là dấu hiệu cần vệ sinh.

Thông số kỹ thuật: cách đọc đúng

Thông số của ống lọc khe thường gồm:

• Độ rộng khe: thường từ 0,05 đến vài milimét, tính theo hạt cần giữ lại.

• Đường kính ống: ghi theo đường kính ngoài hoặc DN.

• Chiều dài: từ vài chục centimét đến vài mét, có thể làm theo yêu cầu.

• Độ dày thành hoặc cỡ dây: quyết định khả năng chịu áp và chịu va đập.

• Mác inox và kiểu đầu nối.

Một số mức độ rộng khe thường gặp (tham khảo, có thể chênh nhẹ tùy nhà sản xuất):

Lưu ý, độ rộng khe khác với kích thước hạt thực tế được giữ lại, vì hạt có hình dạng không đều. Khi đặt hàng, hãy nêu rõ độ rộng khe, đường kính, chiều dài, mác inox, kiểu đầu nối và điều kiện làm việc.

Phân loại ống lọc khe

1. Ống lọc khe đột (cắt khe)

Ống inox được cắt khe bằng máy, thành dày, chắc. Ưu điểm là chịu áp và va đập tốt, giá hợp lý. Hạn chế là khe thẳng nên dễ kẹt hạt, độ chính xác khe thấp hơn loại quấn dây.

2. Ống lọc khe quấn dây (wedge wire)

Dây chữ V quấn trên khung đỡ, khe chính xác và loe về phía trong. Diện tích thoáng lớn, ít nghẹt, dễ rửa ngược. Giá cao hơn và cần gia công kỹ.

3. Ống lọc khe dùng cho giếng khoan

Thân dài, chịu lực nén, thường nối nhiều đoạn bằng ren hoặc hàn. Dùng để giữ cát khi hút nước giếng. Cần chọn khe phù hợp cỡ hạt đất và độ sâu.

4. Ống lọc khe công nghiệp (dạng nến lọc)

Ngắn gọn, lắp trong bồn lọc hoặc thiết bị lọc áp lực. Dùng cho nước, hóa chất, thực phẩm. Có thể rửa ngược nhiều lần. Phải chọn đúng cấp áp và chiều dòng chảy.

5. Ống lọc khe gia công theo yêu cầu

Làm theo bản vẽ về kích thước, độ rộng khe và đầu nối. Phù hợp thiết bị đặc thù. Đổi lại cần đặt trước và thường có số lượng tối thiểu.

Phân loại theo chất liệu inox

• Inox 201: giá thấp, chỉ nên dùng trong nhà, môi trường khô và ít quan trọng, vì dễ ố và gỉ nếu gặp ẩm, muối.

• Inox 304: phổ biến nhất, chống ăn mòn tốt, an toàn thực phẩm, dùng cho nước sạch, thực phẩm, đồ uống.

• Inox 316: chịu muối, axit và hóa chất tốt hơn, dùng cho nước biển, hóa chất, dược phẩm. Giá cao hơn.

Với nước giếng có hàm lượng sắt, muối hoặc axit cao, nên ưu tiên inox 304 trở lên và hỏi rõ nhà cung cấp về mác thép.

Các loại ống lọc khe phổ biến

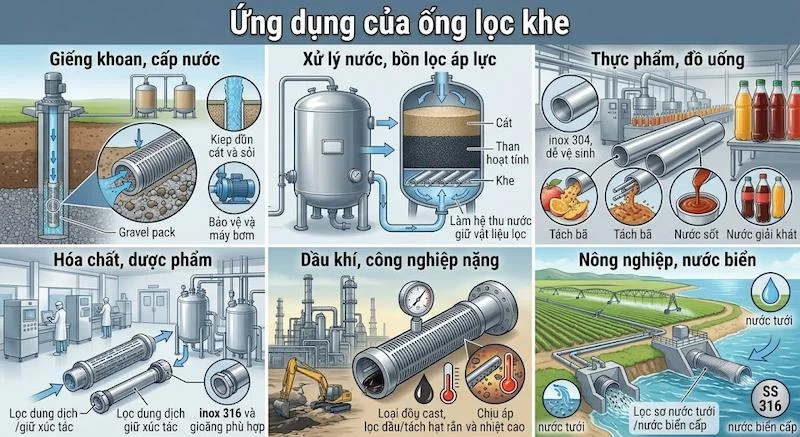

Ứng dụng của ống lọc khe

Giếng khoan, cấp nước: giữ cát và sỏi khi hút nước, bảo vệ máy bơm.

Xử lý nước, bồn lọc áp lực: làm hệ thu nước và giữ vật liệu lọc như cát, than hoạt tính.

Thực phẩm, đồ uống: lọc dịch, tách bã, lọc nước sốt, nước giải khát. Cần inox 304 và bề mặt dễ vệ sinh.

Hóa chất, dược phẩm: lọc dung dịch, giữ xúc tác. Ưu tiên inox 316 và gioăng phù hợp.

Dầu khí, công nghiệp nặng: lọc dầu, tách hạt rắn, chịu áp và nhiệt cao.

Nông nghiệp, nước biển: lọc sơ nước tưới, nước biển cấp cho hệ thống. Ưu tiên inox 316.

Cách chọn ống lọc khe phù hợp

1. Xác định lưu chất và cỡ hạt. Nước giếng, hóa chất hay thực phẩm sẽ quyết định độ rộng khe và mác inox.

2. Chọn độ rộng khe. Khe quá rộng thì lọt hạt, quá hẹp thì nghẹt nhanh và tụt lưu lượng.

3. Chọn kiểu ống. Cần chịu va đập chọn loại đột khe, cần ít nghẹt và lọc chính xác chọn loại quấn dây.

4. Xác định kích thước. Kiểm tra đường kính, chiều dài và kiểu đầu nối phù hợp thiết bị.

5. Chọn mác inox. Inox 304 cho đa số trường hợp, inox 316 cho môi trường ăn mòn.

6. Xét áp suất và chiều dòng chảy. Chọn ống chịu được chênh áp lớn nhất khi vận hành và khi rửa ngược.

Lắp đặt và bảo trì

• Kiểm tra ống không cong, khe không bị móp hoặc bít trước khi lắp.

• Làm sạch ren hoặc mặt bích, dùng gioăng và băng tan đúng loại.

• Lắp đúng chiều dòng chảy theo thiết kế, không để ống chịu lực uốn hoặc va đập.

• Với giếng khoan, hạ ống từ từ, nối đoạn chắc chắn và giữ ống thẳng đứng.

• Siết đều tay các điểm nối, tránh siết quá lực làm hỏng ren hoặc đầu nối.

• Theo dõi chênh áp hai phía để biết khi nào cần vệ sinh.

• Vệ sinh bằng cách rửa ngược nước sạch, dùng bàn chải mềm chải dọc theo khe, không dùng vật nhọn hoặc bàn chải thép.

• Với cặn cứng hoặc cáu vôi, ngâm dung dịch axit nhẹ phù hợp, rồi xả sạch nhiều lần.

Những sai lầm thường gặp

Chọn khe quá hẹp: nghẹt nhanh, tụt lưu lượng, phải vệ sinh liên tục.

Chọn khe quá rộng: cát và hạt lọt qua, làm hỏng bơm và thiết bị phía sau.

Dùng inox 201 cho nước giếng hoặc môi trường ăn mòn: nhanh gỉ, ăn mòn khe, giảm tuổi thọ.

Dùng vật nhọn cạy cặn trong khe: làm biến dạng khe, mất độ chính xác lọc.

Rửa ngược với áp quá lớn: làm móp hoặc tách dây quấn khỏi khung.

Bỏ qua kiểm tra định kỳ: cặn tích tụ lâu ngày, khó làm sạch và dễ hỏng ống.

Câu hỏi thường gặp (FAQ)

Ống lọc khe inox khác ống lọc lưới thế nào?

Ống lọc khe có khe hở cố định, chắc, chịu áp tốt và ít biến dạng. Ống lọc lưới có mắt lưới mịn hơn nhưng dễ rách hoặc móp khi chênh áp lớn và khó rửa sạch hơn.

Nên chọn ống lọc khe đột hay quấn dây?

Loại đột khe rẻ, chắc, phù hợp lọc thô và điều kiện va đập. Loại quấn dây chính xác hơn, ít nghẹt và dễ rửa ngược, phù hợp yêu cầu lọc cao nhưng giá cao hơn.

Ống lọc khe có rửa ngược được không?

Có, đây là một ưu điểm của loại này. Tuy nhiên cần rửa với áp phù hợp và theo khuyến cáo của nhà sản xuất để tránh làm biến dạng khe.

Kết luận

Ống lọc khe inox không chỉ có một kiểu. Các loại phổ biến gồm ống lọc khe đột, khe quấn dây, loại dùng cho giếng khoan, loại công nghiệp dạng nến lọc và loại gia công theo yêu cầu, mỗi loại khác nhau về độ rộng khe, mác inox, kiểu đầu nối và khả năng chịu áp. Hiểu rõ cấu tạo, chọn đúng độ rộng khe và vệ sinh định kỳ sẽ giúp hệ thống lọc hiệu quả, bền lâu và tiết kiệm chi phí ống lọc khe inox.
