Phân Loại Chi Tiết Các Loại Phụ Kiện Inox 34 (Phi 34 / DN25) Phổ Biến Trong Đường Ống

Khi mua phụ kiện cho đường ống nhỏ, nhiều người chỉ nói “lấy cho tôi phụ kiện inox phi 34” mà không biết rằng cùng một con số này có thể ứng với nhiều loại sản phẩm khác nhau: co, tê, măng xông, côn thu, rắc co, mặt bích, van. Chưa kể, phi 34 trên thị trường còn dễ bị nhầm với DN25, ống 1 inch hay ren 34 mm, chọn sai là không lắp vừa hoặc rò rỉ.

Bài viết này giúp bạn hiểu phi 34 / DN25 là gì, phân biệt các loại phụ kiện inox phổ biến, ưu nhược điểm từng loại, cách chọn, lắp đặt và bảo trì.

Phụ kiện inox 34 (Phi 34 / DN25) là gì?

Phụ kiện inox 34 là các chi tiết nối, đổi hướng, chia nhánh hoặc thu nhỏ đường ống, làm từ inox, dùng cho ống có đường kính ngoài khoảng 33,7 đến 34 mm. Kích thước này tương ứng DN25 hay ống 1 inch theo cách gọi thông dụng.

Cần lưu ý, “phi 34” ngoài thị trường thường chỉ đường kính ngoài của ống, còn DN25 là kích thước danh nghĩa. Hai cách gọi hay được dùng thay nhau nhưng không phải lúc nào cũng trùng khớp tuyệt đối, đặc biệt với ống ren hoặc ống theo tiêu chuẩn khác. Phụ kiện chỉ là chi tiết đường ống, không phải thiết bị lọc hay xử lý lưu chất.

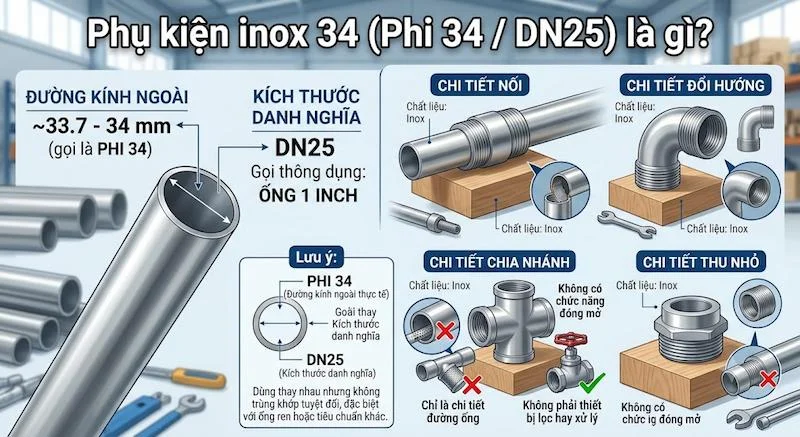

Định nghĩa phụ kiện

Cấu tạo chung và nguyên lý hoạt động

Hầu hết phụ kiện inox 34 gồm thân phụ kiện, đầu kết nối và lòng ống dẫn dòng. Tùy loại, đầu kết nối có thể là ren, hàn, clamp hoặc mặt bích. Bề mặt bên trong thường nhẵn để giảm bám cặn.

Nguyên lý chung gồm ba bước: lưu chất đi vào một đầu, đi qua thân phụ kiện được thiết kế để nối, đổi hướng hoặc chia dòng, rồi thoát ra đầu còn lại. Điểm khác nhau giữa các loại nằm ở chức năng, hình dạng thân, kiểu kết nối và tổn thất áp suất.

Phân loại theo chức năng

1. Co 34 (elbow)

Đổi hướng dòng chảy, thường có góc 90 độ và 45 độ. Co 90 độ phổ biến nhất, dùng khi rẽ vuông góc. Co 45 độ giúp dòng êm, tổn thất áp suất thấp hơn. Hạn chế là co 90 độ cản dòng khá lớn nếu dùng nhiều liên tiếp.

2. Tê 34 (tee)

Chia dòng thành hai nhánh hoặc gộp hai dòng thành một. Dùng khi cần rẽ nhánh phụ từ đường chính. Có tê đều (ba đầu cùng cỡ) và tê giảm (nhánh nhỏ hơn). Nhược điểm là dòng chảy đổi hướng gấp, tổn thất áp suất cao hơn đoạn ống thẳng.

3. Măng xông 34 (coupling)

Nối thẳng hai đoạn ống cùng cỡ, dòng chảy không đổi hướng nên tổn thất áp suất rất thấp. Có loại ren trong, loại hàn hoặc loại clamp. Hạn chế là mối nối cố định, khó tháo nếu không có rắc co.

4. Côn thu 34 (reducer)

Chuyển từ phi 34 sang cỡ khác, ví dụ phi 34 xuống phi 27 hoặc lên phi 42. Có côn đồng tâm (hai đầu thẳng trục) và côn lệch tâm (một mặt phẳng, thường dùng ở đầu hút bơm). Cần chọn đúng cặp cỡ, vì mỗi cặp là một mã riêng.

5. Rắc co 34 (union)

Gồm ba phần, cho phép tháo lắp mà không cần xoay ống. Dùng ở vị trí cần bảo trì thường xuyên như bơm, bình lọc, đồng hồ. Ưu điểm là tháo nhanh. Nhược điểm là giá cao, nhiều mối nối hơn nên cần kiểm tra rò rỉ kỹ.

6. Mặt bích 34 (flange)

Nối ống với van, bơm hoặc thiết bị bằng bu lông và gioăng. Phù hợp công trình và công nghiệp, dễ tháo lắp bảo trì. Đổi lại, chi phí cao hơn, cần chọn đúng tiêu chuẩn mặt bích như JIS, DIN hoặc ANSI.

7. Nút bịt và nắp chụp 34 (plug, cap)

Bịt kín đầu ống hoặc đầu phụ kiện khi chưa sử dụng, hoặc để thử áp. Giá thấp, dễ lắp. Cần chọn đúng kiểu ren hoặc hàn tương ứng với đầu cần bịt.

Phân loại theo chất liệu và kết nối

Chất liệu inox:

• Inox 201: giá thấp, dùng cho nhu cầu thông thường, dễ ố và gỉ nếu gặp muối, axit lâu ngày.

• Inox 304: phổ biến nhất, an toàn thực phẩm, chống ăn mòn tốt, dùng cho cấp nước, thực phẩm, đồ uống.

• Inox 316: chịu muối, axit và hóa chất tốt hơn, dùng cho hóa chất, dược phẩm, môi trường ẩm mặn. Giá cao hơn.

Kiểu kết nối:

• Ren: NPT, BSP hoặc BSPT, dùng cho áp trung bình, lắp nhanh không cần hàn.

• Hàn: cho đường ống cố định, cần mối nối kín lâu dài, cần thợ có tay nghề.

• Clamp (ferrule): cho thực phẩm, dược phẩm, vi sinh, tháo vệ sinh nhanh.

• Mặt bích: cho công trình và công nghiệp, dễ bảo trì.

Lưu ý, ren NPT và BSP trông giống nhau nhưng khác bước ren và góc ren, không nên vặn lẫn.

Ứng dụng của các loại phụ kiện 34

Cấp thoát nước, PCCC dân dụng: co, tê, măng xông inox 304 nối ống cấp nước, bơm, bình nóng lạnh.

Thực phẩm, đồ uống, sữa, bia: phụ kiện inox 304 hoặc 316 nối clamp, bề mặt nhẵn dễ vệ sinh.

Dược phẩm, mỹ phẩm: phụ kiện inox 316 nối clamp, ưu tiên bề mặt đánh bóng.

Hóa chất, môi trường ăn mòn: phụ kiện inox 316, chọn đúng gioăng và kiểu kết nối.

Khí nén, hơi nóng: phụ kiện inox hàn hoặc mặt bích, chọn thông số chịu áp, chịu nhiệt phù hợp.

Thiết bị, máy móc: nối bơm, van, bồn chứa ở không gian nhỏ.

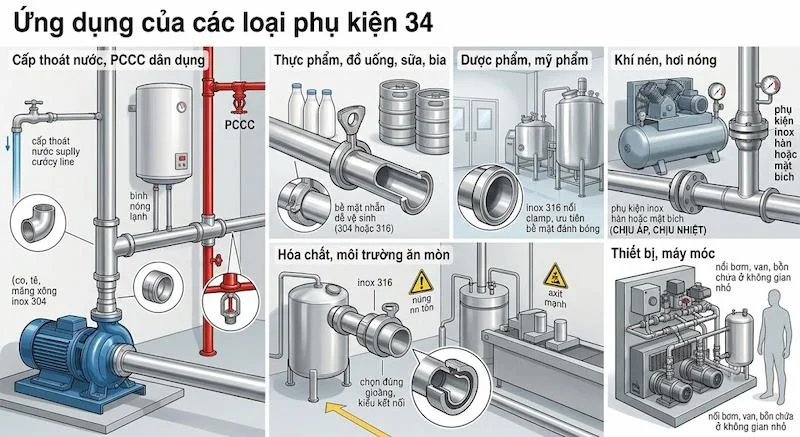

Ứng dụng của phụ kiện

Cách chọn phụ kiện inox 34 phù hợp

1. Xác định lưu chất. Nước sạch, thực phẩm, hóa chất, khí nén hay hơi sẽ quyết định chất liệu inox và gioăng.

2. Chọn loại phụ kiện theo chức năng. Đổi hướng chọn co, chia nhánh chọn tê, đổi cỡ chọn côn thu, cần tháo lắp chọn rắc co hoặc mặt bích.

3. Xác định đúng kích thước. Kiểm tra đường kính ngoài thực tế của ống và đối chiếu với DN25. Khi đặt hàng nên nêu rõ cả phi 34 lẫn DN25.

4. Chọn kiểu kết nối. Theo ống hiện có và thiết bị: ren, hàn, clamp hoặc mặt bích.

5. Chọn chất liệu inox. Inox 304 cho đa số trường hợp, inox 316 cho môi trường ăn mòn.

6. Xét áp suất và nhiệt độ. Chọn phụ kiện có thông số chịu áp, chịu nhiệt cao hơn điều kiện làm việc.

Lắp đặt và bảo trì

• Làm sạch đầu ống và đầu phụ kiện, loại bỏ bụi, dầu mỡ và ba via.

• Với ren, quấn băng tan hoặc bôi keo ren vừa đủ theo chiều vặn ren, vặn tay trước rồi siết cờ lê vừa lực.

• Với mối hàn, làm sạch bề mặt, dùng đúng que hàn và xử lý mối hàn sau hàn để tránh gỉ.

• Với clamp, đặt gioăng đúng vị trí, siết đều để tránh rò rỉ và hở vi sinh.

• Với mặt bích, dùng gioăng đúng tiêu chuẩn, siết bu lông đều theo đường chéo.

• Sau khi lắp, thử áp và kiểm tra rò rỉ trước khi đưa vào vận hành.

• Khi bảo trì, kiểm tra định kỳ các mối nối và gioăng, thay mới khi thấy rỉ, nứt hoặc biến dạng.

• Vệ sinh bề mặt inox bằng nước sạch và chất tẩy nhẹ, tránh dùng bàn chải thép hoặc hóa chất chứa clo mạnh.

Những sai lầm thường gặp

Nhầm phi 34 với kích thước khác: mua sai cỡ, không lắp vừa ống hoặc ren.

Vặn lẫn ren NPT và BSP: ren không khớp, dễ rò rỉ và hỏng ren.

Dùng inox 201 cho môi trường ẩm, mặn, hóa chất: nhanh ố, gỉ, ảnh hưởng chất lượng lưu chất.

Siết quá lực: làm hỏng ren hoặc biến dạng gioăng.

Dùng quá nhiều co 90 độ liên tiếp: tổn thất áp suất lớn, giảm lưu lượng.

Không xử lý mối hàn inox: mối hàn dễ gỉ, giảm tuổi thọ đường ống.

Câu hỏi thường gặp (FAQ)

inox 34 và DN25 có phải là một không?

Gần như tương đương trong cách gọi thông dụng, vì ống DN25 có đường kính ngoài khoảng 33,7 mm. Tuy nhiên, bạn nên nêu rõ cả hai khi đặt hàng và đối chiếu với tiêu chuẩn ống đang dùng.

Nên chọn inox 304 hay 316 cho phụ kiện phi 34?

Inox 304 đủ cho đa số nước sạch và thực phẩm thông thường. Chọn inox 316 khi tiếp xúc muối, axit hoặc hóa chất ăn mòn, dù giá cao hơn.

Khi nào nên dùng rắc co thay cho măng xông?

Khi vị trí cần tháo lắp thường xuyên để bảo trì, như đầu bơm hoặc bình lọc. Măng xông phù hợp mối nối cố định.

Kết luận

Phụ kiện 34 (phi 34 / DN25) không chỉ có một kiểu. Các loại phổ biến gồm co, tê, măng xông, côn thu, rắc co, mặt bích và nút bịt, mỗi loại khác nhau về chức năng, hình dạng thân, chất liệu inox và kiểu kết nối. Hiểu rõ đặc điểm từng loại, chọn đúng kích thước, chất liệu và lắp đặt cẩn thận sẽ giúp đường ống kín, bền và vận hành ổn định inox 34.
