Tổng Quan Về Tê Inox Ren Ngoài: Cấu Tạo, Thông Số Kỹ Thuật Và Ứng Dụng

Khi cần chia một đường ống thành hai nhánh, nhiều người chỉ biết đến tê hàn hoặc tê ren trong. Tuy nhiên, ở những vị trí cần vặn trực tiếp vào đầu ren của van, bơm hoặc bình áp, tê ren ngoài mới là lựa chọn phù hợp. Loại tê này có các đầu ren ngoài, cho phép lắp thẳng vào phụ kiện ren trong mà không cần đoạn nối trung gian. Tuy nhiên, tê ren ngoài có nhiều kiểu, cỡ ren, mác inox và tiêu chuẩn khác nhau, chọn sai dễ gây rò rỉ, nứt ren hoặc không lắp vừa.

Bài viết này giúp bạn hiểu tê ren ngoài là gì, cấu tạo, cách đọc thông số kỹ thuật, ứng dụng phổ biến, cách chọn, lắp đặt và bảo trì.

Tê inox ren ngoài là gì?

Tê ren ngoài là phụ kiện đường ống hình chữ T, làm từ inox, có ba đầu và các đầu đều có ren ngoài (ren đực). Phụ kiện dùng để chia dòng thành hai nhánh hoặc gộp hai dòng thành một, đồng thời vặn trực tiếp vào các đầu ren trong của ống, van hoặc thiết bị.

Cần lưu ý, “tê ren ngoài” khác tê ren trong và tê ren hỗn hợp (một hoặc hai đầu ren ngoài, đầu còn lại ren trong). Phụ kiện chỉ có chức năng chia dòng, không đóng mở hay điều tiết lưu lượng như van. Trên thị trường, tên gọi này đôi khi dùng chung cho cả loại ren hỗn hợp, nên khi đặt hàng cần nói rõ số đầu ren ngoài.

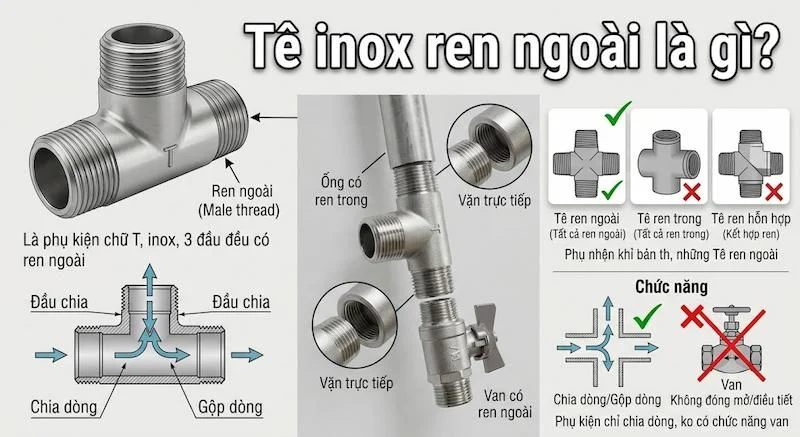

Định nghĩa của tê ren ngoài

Cấu tạo chung và nguyên lý hoạt động

Hầu hết tê ren ngoài gồm thân tê, ba đầu ren ngoài và lòng ống dẫn dòng. Thân thường được đúc liền khối, có thể kèm phần lục giác hoặc gờ ở đầu ren để dễ dùng cờ lê. Bề mặt bên trong nhẵn giúp giảm bám cặn.

Nguyên lý chung gồm ba bước: lưu chất đi vào một đầu, đến thân tê thì chia ra hai hướng hoặc gộp lại, rồi thoát ra các đầu còn lại. Vì dòng chảy đổi hướng gấp, tổn thất áp suất cao hơn đoạn ống thẳng. Độ kín của mối nối phụ thuộc vào chất lượng ren và vật liệu làm kín như băng tan hoặc keo ren.

Thông số kỹ thuật: cách đọc đúng

Thông số của tê ren ngoài thường gồm:

• Kích thước ren: ghi theo inch (1/4", 1/2", 3/4", 1"...) hoặc theo DN.

• Chuẩn ren: NPT, BSP hoặc BSPT.

• Mác inox: 201, 304 hoặc 316.

• Áp suất làm việc: tùy cấp áp, độ dày thân và nhà sản xuất.

• Nhiệt độ làm việc: phụ thuộc mác inox và vật liệu làm kín.

Một số quy đổi thường gặp (tham khảo, có thể chênh nhẹ tùy tiêu chuẩn):

Lưu ý, “phi” ngoài thị trường thường chỉ đường kính ngoài của ống, không phải lúc nào cũng trùng DN hay đường kính ren. Khi đặt hàng, hãy nêu rõ cả kích thước inch, chuẩn ren và mác inox. Ren NPT và BSP trông giống nhau nhưng khác bước ren và góc ren, không nên vặn lẫn.

Phân loại tê ren ngoài

1. Tê đều ren ngoài

Ba đầu cùng cỡ ren. Dùng khi rẽ nhánh cùng đường kính với đường chính. Ưu điểm là phổ biến, dễ mua, giá hợp lý. Hạn chế là cản dòng khá lớn nếu dùng nhiều.

2. Tê giảm ren ngoài

Nhánh rẽ nhỏ hơn đường chính. Phù hợp khi nhánh phụ có lưu lượng thấp hơn, như đường cấp cho đồng hồ hoặc van nhỏ. Cần chọn đúng bộ cỡ, vì mỗi bộ là một mã riêng.

3. Tê ren hỗn hợp (ren ngoài và ren trong)

Có cả đầu ren ngoài và đầu ren trong. Dùng khi một đầu cần vặn vào phụ kiện, đầu còn lại nhận ống hoặc thiết bị có ren ngoài. Linh hoạt hơn trong lắp đặt, nhưng cần xác định chính xác đầu nào là ren nào khi đặt hàng.

4. Tê ren ngoài đúc

Thân đúc liền khối, dày, chịu áp tốt, phổ biến trong công nghiệp và khí nén. Ưu điểm là bền và chịu áp cao. Nhược điểm là giá cao hơn và nặng hơn loại dập.

5. Tê ren ngoài dập hoặc hàn ghép

Làm từ ống hoặc tấm inox, thành mỏng hơn, nhẹ và rẻ hơn. Phù hợp hệ thống nước sạch, áp thấp. Hạn chế là chịu áp và va đập kém hơn loại đúc.

Phân loại theo chất liệu inox

• Inox 201: giá thấp, dùng trong nhà, môi trường khô, nhưng dễ ố và gỉ nếu gặp ẩm, muối, axit lâu ngày.

• Inox 304: phổ biến nhất, an toàn thực phẩm, chống ăn mòn tốt, dùng cho cấp nước, thực phẩm, đồ uống.

• Inox 316: chịu muối, axit và hóa chất tốt hơn, dùng cho hóa chất, dược phẩm, môi trường biển. Giá cao hơn.

Với ren inox, nên bôi keo hoặc mỡ chống kẹt ren chuyên dụng, vì inox dễ bị kẹt cứng khi vặn.

Các loại tê ren ngoài phổ biến

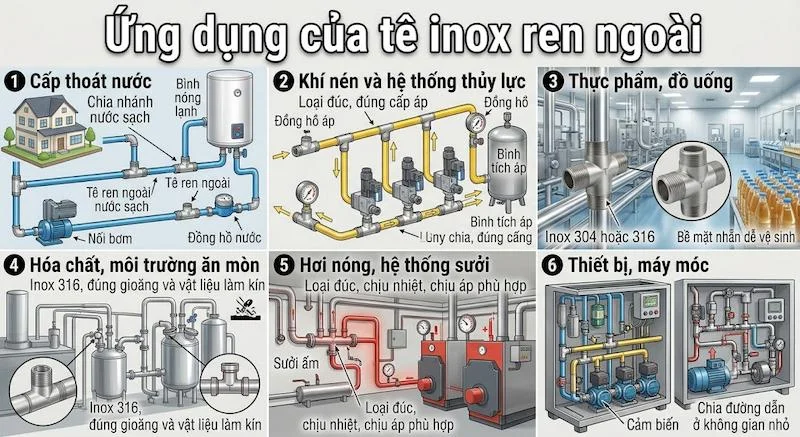

Ứng dụng của tê inox ren ngoài

Cấp thoát nước: chia nhánh nước sạch, nối bơm, bình nóng lạnh, đồng hồ nước.

Khí nén và hệ thống thủy lực: chia khí, nối bình tích áp, van, đồng hồ áp. Chọn loại đúc, đúng cấp áp.

Thực phẩm, đồ uống: inox 304 hoặc 316, bề mặt nhẵn dễ vệ sinh.

Hóa chất, môi trường ăn mòn: inox 316, chọn đúng gioăng và vật liệu làm kín.

Hơi nóng, hệ thống sưởi: chọn loại đúc, chịu nhiệt, chịu áp phù hợp.

Thiết bị, máy móc: chia đường dẫn cho bơm, van, cảm biến ở không gian nhỏ.

Cách chọn tê ren ngoài phù hợp

1. Xác định lưu chất. Nước sạch, khí nén, hơi, thực phẩm hay hóa chất sẽ quyết định mác inox và vật liệu làm kín.

2. Chọn kiểu tê. Nhánh cùng cỡ chọn tê đều, khác cỡ chọn tê giảm, cần linh hoạt chọn tê ren hỗn hợp.

3. Xác định kích thước ren. Kiểm tra ren của phụ kiện sẽ vặn vào, tính theo inch hoặc DN.

4. Chọn đúng chuẩn ren. Kiểm tra hệ thống đang dùng NPT hay BSP.

5. Chọn mác inox. Inox 304 cho đa số trường hợp, inox 316 cho môi trường ăn mòn.

6. Xét áp suất và nhiệt độ. Chọn tê có thông số cao hơn điều kiện làm việc, ưu tiên loại đúc nếu áp cao.

Lắp đặt và bảo trì

• Làm sạch ren, loại bỏ bụi, dầu mỡ và ba via.

• Quấn băng tan hoặc bôi keo ren lên ren ngoài, theo chiều vặn của ren.

• Vặn tay trước cho ren vào đều, sau đó siết cờ lê vừa lực, tránh siết quá mạnh làm hỏng ren hoặc nứt thân.

• Không vặn lệch ren để tránh kẹt, hỏng ren inox.

• Sau khi lắp, thử áp và kiểm tra rò rỉ trước khi vận hành.

• Khi bảo trì, kiểm tra định kỳ các mối nối, thay mới khi thấy rỉ, nứt hoặc ren mòn.

• Không dùng lại băng tan hoặc keo ren cũ, hãy làm sạch rồi quấn mới.

• Vệ sinh bề mặt bằng nước sạch và chất tẩy nhẹ, tránh bàn chải thép hoặc hóa chất chứa clo mạnh.

Những sai lầm thường gặp

Vặn lẫn ren NPT và BSP: ren không khớp, dễ rò rỉ và hỏng ren.

Siết quá lực: làm nứt thân hoặc kẹt cứng ren inox.

Không dùng chất chống kẹt ren: ren inox dễ bị kẹt, khó tháo khi bảo trì.

Quấn băng tan quá ít hoặc quá nhiều: ít thì rò, nhiều thì khó vặn.

Dùng inox 201 cho môi trường ẩm, mặn, hóa chất: nhanh ố, gỉ, ảnh hưởng chất lượng lưu chất.

Bỏ qua thông số áp suất và nhiệt độ: tê dập hoặc hàn ghép có thể hỏng khi làm việc quá giới hạn.

Câu hỏi thường gặp (FAQ)

Tê ren ngoài và tê ren trong khác nhau thế nào?

Tê ren ngoài có đầu ren đực, vặn vào phụ kiện ren trong. Tê ren trong có đầu ren cái, nhận ống hoặc phụ kiện có ren ngoài. Chọn loại nào tùy phụ kiện hai bên.

Nên chọn tê inox 304 hay 316?

Inox 304 đủ cho đa số nước sạch và thực phẩm thông thường. Chọn inox 316 khi tiếp xúc muối, axit hoặc hóa chất ăn mòn, dù giá cao hơn.

Tê inox ren ngoài có dùng được cho hệ thống áp cao không?

Tùy loại và tiêu chuẩn sản phẩm. Tê đúc chịu áp cao hơn tê dập hoặc hàn ghép. Bạn cần kiểm tra thông số áp suất do nhà sản xuất công bố trước khi dùng.

Kết luận

Tê ren ngoài không chỉ có một kiểu. Các loại phổ biến gồm tê đều, tê giảm, tê ren hỗn hợp, tê đúc và tê dập hoặc hàn ghép, mỗi loại khác nhau về cỡ ren, chuẩn ren, mác inox và khả năng chịu áp. Hiểu rõ thông số kỹ thuật, chọn đúng chuẩn ren, chất liệu và lắp đặt cẩn thận sẽ giúp hệ thống kín, bền và vận hành ổn định tê inox ren ngoài.
