Sơ đồ máy bơm nước tự động: Cách đấu & nguyên lý chi tiết

Việc phải canh chừng bồn nước để bật/tắt máy bơm thủ công hàng ngày không chỉ gây lãng phí thời gian mà còn tiềm ẩn nhiều rủi ro. Chỉ một phút lơ là, bạn có thể phải đối mặt với tình trạng nước tràn lênh láng gây hư hỏng đồ đạc, hoặc tệ hơn là máy bơm chạy cạn dẫn đến cháy động cơ.

Giải pháp triệt để cho vấn đề này chính là thiết lập một hệ thống điều khiển thông minh. Tuy nhiên, để hệ thống vận hành trơn tru, bạn cần nắm vững sơ đồ máy bơm nước tự động. Việc hiểu rõ cách đi dây, vị trí đặt rơ le hay cảm biến không chỉ giúp bạn tự tin lắp đặt mà còn đảm bảo an toàn tuyệt đối cho thiết bị điện trong gia đình. Trong bài viết này, chúng ta sẽ cùng phân tích các loại sơ đồ phổ biến nhất hiện nay và hướng dẫn cách đấu nối chuẩn kỹ thuật.

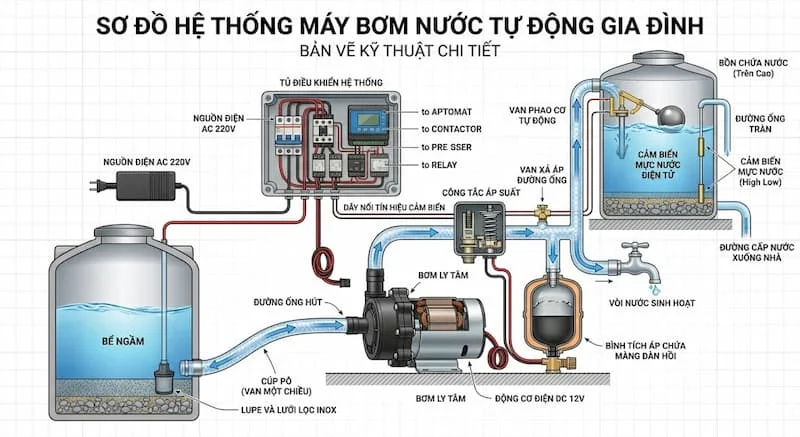

Sơ đồ máy bơm nước tự động là gì?

Sơ đồ máy bơm nước tự động là một bản vẽ kỹ thuật hoặc hình ảnh minh họa mô tả cách kết nối điện và cơ khí giữa máy bơm, nguồn điện và các thiết bị điều khiển (như phao điện, rơ le áp suất, hoặc cảm biến). Bản sơ đồ này đóng vai trò như một "kim chỉ nam", giúp thợ điện nước hoặc người dùng DIY có thể hình dung được lộ trình của dòng điện và vị trí lắp đặt các điểm ngắt.

Trong một hệ thống bơm nước tự động, sơ đồ sẽ chỉ rõ cách dòng điện đi qua các thiết bị bảo vệ trước khi đến bộ phận điều khiển. Việc tuân thủ sơ đồ giúp chúng ta tránh được các sai sót nghiêm trọng như đấu chập mạch, đấu nhầm dây pha và dây trung tính, từ đó kéo dài tuổi thọ cho máy bơm và đảm bảo tính ổn định cho toàn bộ mạng lưới cấp nước.

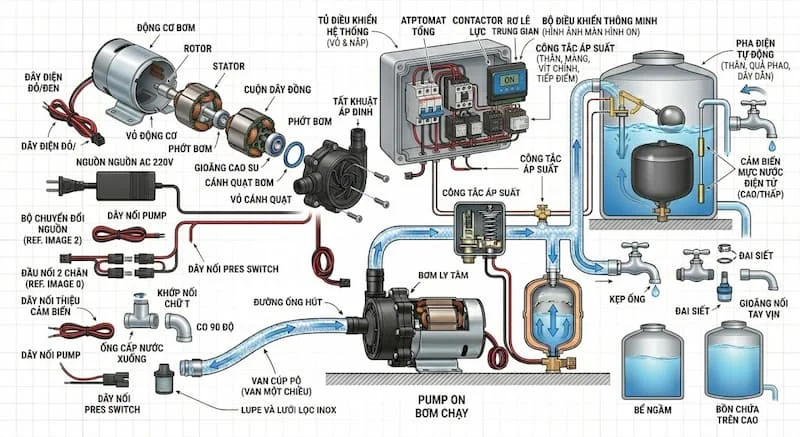

Nguyên lý hoạt động của hệ bơm tự động

Về cơ bản, hệ thống này hoạt động dựa trên cơ chế phản hồi tín hiệu từ môi trường (mực nước hoặc áp suất) để quyết định việc đóng hoặc ngắt mạch điện cấp cho máy bơm. Nguyên lý vận hành tuân theo quy trình logic sau:

1. Giai đoạn kích hoạt: Khi mực nước trong bể chứa xuống thấp dưới mức cho phép (được thiết lập bởi phao hoặc cảm biến), tín hiệu sẽ được gửi về bộ điều khiển để đóng mạch, đấu điện máy bơm và bắt đầu quá trình cấp nước.

2. Giai đoạn duy trì: Máy bơm sẽ chạy liên tục cho đến khi các điều kiện dừng được đáp ứng.

3. Giai đoạn ngắt: Khi nước đầy đến giới hạn trên hoặc áp suất đường ống đạt mức cài đặt, thiết bị điều khiển sẽ tự động mở mạch, ngắt điện hoàn toàn để bảo vệ hệ thống khỏi tình trạng tràn bể hoặc quá tải.

Để làm được điều này, hệ thống thường tích hợp các thiết bị điều khiển như phao điện (float switch), rơ le áp suất (pressure switch) hoặc các dòng cảm biến điện tử hiện đại.

Các loại sơ đồ máy bơm nước tự động phổ biến nhất

Tùy vào mục đích sử dụng và ngân sách, bạn có thể lựa chọn một trong ba loại sơ đồ cơ bản dưới đây:

1. Sơ đồ dùng phao điện (Sơ đồ chống tràn và chống cạn)

Đây là loại sơ đồ quốc dân, được áp dụng trong đại đa số các hộ gia đình có bồn chứa trên cao.

• Nguyên lý: Sử dụng hai quả phao để xác định mực nước cao và thấp.

• Đặc điểm: Chi phí cực rẻ, dễ thay thế linh kiện khi hỏng hóc. Sơ đồ này thường kết nối dây nguồn đi qua tiếp điểm của phao điện đặt trên bồn nước.

2. Sơ đồ dùng rơ le áp suất

Sơ đồ này chủ yếu dành cho hệ thống bơm tăng áp tự động, nơi yêu cầu áp lực nước đầu ra phải luôn ổn định.

• Nguyên lý: Rơ le sẽ cảm nhận áp suất trong đường ống. Khi bạn mở vòi nước, áp suất giảm, rơ le đóng mạch cho bơm chạy. Khi đóng vòi, áp suất tăng cao, rơ le tự ngắt.

• Đặc điểm: Phù hợp cho nhà cao tầng hoặc nơi có nguồn nước yếu.

3. Sơ đồ dùng cảm biến mực nước điện tử

Đây là giải pháp hiện đại nhất, thường thấy trong các chung cư mini hoặc hệ thống tưới tiêu thông minh.

• Nguyên lý: Sử dụng các điện cực hoặc cảm biến siêu âm để đo chính xác mực nước.

• Đặc điểm: Độ chính xác tuyệt đối, không bị kẹt như phao cơ, tuy nhiên giá thành cao và yêu cầu kỹ thuật lắp đặt phức tạp hơn.

Các thành phần chính trong sơ đồ đấu bơm nước

Để tạo nên một hệ thống hoàn chỉnh, sơ đồ cần thể hiện rõ 5 thành phần cốt lõi:

• Máy bơm: Thiết bị thực hiện việc di chuyển nước.

• Nguồn điện: Thường là điện lưới 220V hoặc điện DC qua adapter (tùy loại bơm).

• Thiết bị điều khiển (Bộ não): Phao điện, rơ le áp suất hoặc cảm biến mực nước. Đây là nơi ra quyết định vận hành.

• Thiết bị bảo vệ: Bao gồm CB (Aptomat), rơ le nhiệt để tránh trường hợp cháy nổ khi quá tải.

• Dây dẫn và hệ thống ống: Kết nối các thành phần lại với nhau.

Insight chuyên gia: Trong bất kỳ sơ đồ máy bơm nước tự động nào, thiết bị điều khiển chính là thành phần quan trọng nhất. Nếu bạn chọn thiết bị kém chất lượng, dù máy bơm có đắt tiền đến đâu thì hệ thống vẫn thường xuyên gặp lỗi.

So sánh các phương án điều khiển máy bơm

Tại sao bạn nhất định phải có sơ đồ trước khi lắp đặt?

Nhiều thợ tay ngang hoặc người dùng DIY thường chủ quan "đấu đại", dẫn đến những hậu quả đáng tiếc. Việc có một sơ đồ bơm nước tự động chuẩn giúp bạn:

1. Tránh đấu sai dây: Việc nhầm lẫn giữa dây nóng và dây nguội khi đi qua phao điện có thể khiến bồn nước bị nhiễm điện, cực kỳ nguy hiểm.

2. Ngừa cháy thiết bị: Sơ đồ chuẩn luôn tích hợp các điểm bảo vệ, giúp ngắt điện ngay khi máy bơm gặp sự cố kẹt cánh quạt.

3. Dễ dàng bảo trì: Khi có sơ đồ, việc tìm ra vị trí dây bị đứt hoặc linh kiện bị hỏng sẽ nhanh chóng hơn nhiều.

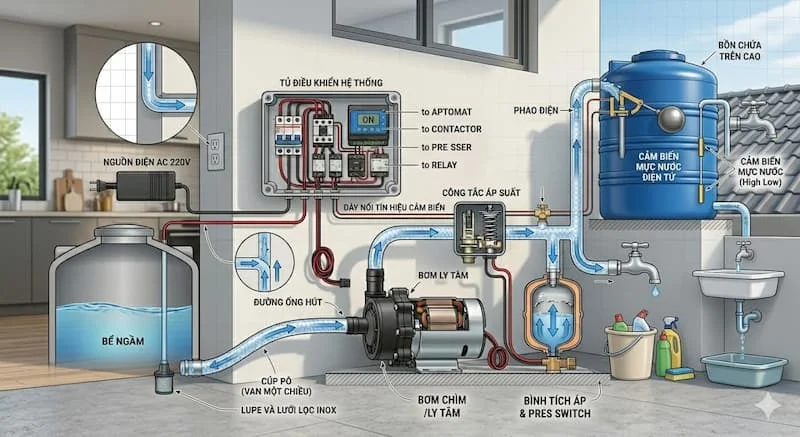

Ứng dụng thực tế của hệ thống bơm tự động

Hệ thống này không chỉ giới hạn trong việc cấp nước sinh hoạt mà còn mở rộng ra nhiều lĩnh vực:

• Hộ gia đình: Tự động hóa việc bơm nước từ bể ngầm lên sân thượng.

• Nông nghiệp: Kết hợp với hệ thống tưới tự động để tưới cây theo lịch trình hoặc theo độ ẩm đất.

• Công nghiệp: Quản lý mực nước trong các bồn chứa hóa chất hoặc hệ thống làm mát nhà xưởng.

• Chung cư/Khách sạn: Đảm bảo áp lực nước đồng đều cho tất cả các phòng ở mọi tầng.

Những sai lầm phổ biến khi đấu điện máy bơm

Dưới đây là những lỗi mà chuyên gia thường xuyên ghi nhận tại hiện trường:

• Không dùng CB bảo vệ riêng: Khi máy bơm gặp sự cố, nó có thể kéo theo hỏng hóc cho toàn bộ hệ thống điện trong nhà.

• Tiết kiệm dây dẫn: Sử dụng dây điện quá nhỏ khiến dây bị nóng, sụt áp, làm máy bơm chạy yếu và nhanh hỏng motor.

• Đặt thiết bị điều khiển sai vị trí: Lắp rơ le áp suất quá xa máy bơm khiến tín hiệu phản hồi không chính xác.

• Quên nối đất: Đây là lỗi chết người, đặc biệt với các dòng máy bơm đặt trong môi trường ẩm ướt.

Hướng dẫn các bước đấu sơ đồ máy bơm nước tự động

Để tự lắp đặt tại nhà, bạn hãy tuân thủ checklist dưới đây:

1. Chuẩn bị: Xác định loại sơ đồ (phao điện hay rơ le). Chuẩn bị kìm, băng keo điện, bút thử điện.

2. Ngắt nguồn điện: Tuyệt đối an toàn bằng cách ngắt Aptomat tổng trước khi thao tác.

3. Đấu nối thiết bị điều khiển: Nối dây pha (dây nóng) đi qua tiếp điểm của phao hoặc rơ le.

4. Kết nối máy bơm: Đầu ra của thiết bị điều khiển sẽ nối vào một cực của máy bơm, cực còn lại nối với dây nguội của nguồn điện.

5. Kiểm tra & Test: Dùng bút thử điện kiểm tra rò rỉ, sau đó đóng điện và thử nâng/hạ phao để xem bơm có phản ứng đúng không.

Lưu ý quan trọng để hệ thống bền bỉ

• Dùng dây điện chuẩn: Nên dùng dây đồng có tiết diện từ 1.5mm trở lên tùy công suất bơm.

• Chống nước cho mối nối: Sử dụng hộp nối hoặc băng keo chống nước chuyên dụng cho các vị trí ngoài trời.

• Bảo trì định kỳ: Kiểm tra các tiếp điểm của rơ le 6 tháng một lần để tránh tình trạng oxy hóa gây chập chờn.

FAQ - Giải đáp thắc mắc về sơ đồ bơm tự động

1. Tôi có thể tự đấu sơ đồ máy bơm nước tự động tại nhà không?

Hoàn toàn có thể nếu bạn có kiến thức cơ bản về điện và tuân thủ đúng sơ đồ hướng dẫn. Tuy nhiên, nếu không tự tin, hãy gọi thợ chuyên nghiệp để đảm bảo an toàn.

2. Nên dùng phao điện hay rơ le áp suất cho nhà phố?

Nếu bạn có bồn chứa trên sân thượng, hãy dùng phao điện. Nếu bạn muốn vòi sen chảy mạnh hơn mà không có bồn cao, hãy dùng rơ le áp suất cho bơm tăng áp.

3. Tại sao máy bơm của tôi tự bật tắt liên tục (hiện tượng tạch tạch)?

Đây thường là lỗi của rơ le áp suất do bình tích áp bị hỏng hoặc đường ống bị rò rỉ nhẹ. Hãy kiểm tra lại hệ thống ống nước.

4. Dùng bơm tự động có tốn điện hơn không?

Ngược lại, nó giúp tiết kiệm điện hơn vì máy bơm chỉ hoạt động đúng lúc cần thiết và ngắt ngay khi đầy, tránh lãng phí nước và điện năng.

Kết luận

Hiểu rõ sơ đồ máy bơm nước tự động là chìa khóa để bạn xây dựng một hệ thống cấp nước an toàn, hiệu quả và bền bỉ. Dù bạn chọn giải pháp phao điện truyền thống hay cảm biến điện tử hiện đại, yếu tố tiên quyết vẫn là sự cẩn trọng trong khâu đấu nối và lựa chọn thiết bị chất lượng sơ đồ máy bơm nước tự động.
