CNP Pump Catalogue: Tải PDF + Cách đọc & chọn model chuẩn

Trong lĩnh vực kỹ thuật MEP (Cơ điện) và xử lý nước, việc lựa chọn một thiết bị bơm không bao giờ là kết quả của sự ngẫu nhiên. Đối với các kỹ sư và nhà thầu, CNP pump  catalogue chính là "cuốn cẩm nang" không thể thiếu để đảm bảo hệ thống vận hành ổn định, tối ưu chi phí và hiệu suất.

Tuy nhiên, thực tế tại Việt Nam, nhiều người vẫn gặp khó khăn khi tìm kiếm một bản catalogue bơm CNP đầy đủ, cập nhật mới nhất. Hoặc tệ hơn, việc sở hữu tài liệu nhưng không hiểu cách đọc các đường cong đặc tính (pump curve) dẫn đến chọn sai model: nhẹ thì dư công suất gây lãng phí điện, nặng thì thiếu áp khiến hệ thống không thể hoạt động. Bài viết này được thiết kế để cung cấp cho bạn link tải tài liệu chuẩn xác cùng hướng dẫn chuyên sâu từ chuyên gia để chọn được model phù hợp nhất cho dự án.

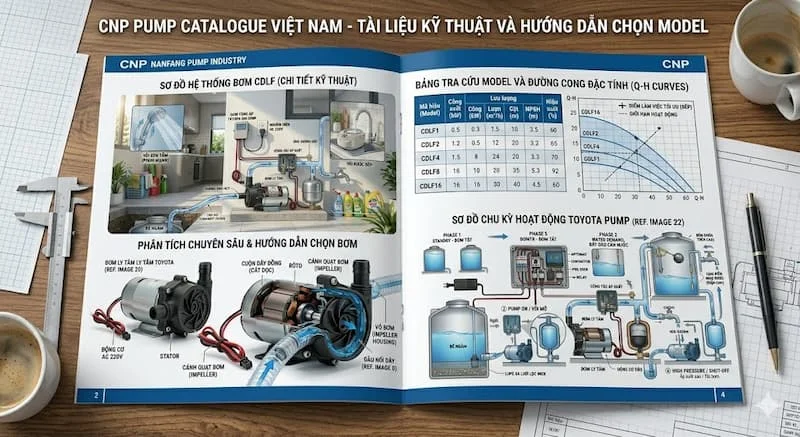

CNP pump catalogue là gì?

CNP pump  catalogue là bộ tài liệu kỹ thuật chính thống do hãng Nanfang Pump Industry (CNP) phát hành. Đây là tập hợp chi tiết về dải sản phẩm, thông số vật lý, vật liệu cấu tạo và đặc biệt là các biểu đồ hiệu suất của từng dòng máy bơm.

Không chỉ đơn thuần là một cuốn giới thiệu sản phẩm, catalogue này chứa đựng các CNP pump datasheet – dữ liệu nền tảng để các kỹ sư đưa vào hồ sơ thiết kế, tính toán tổn thất áp suất và lập dự toán cho công trình. Một bộ catalogue chuẩn thường bao gồm: danh mục model, bảng thông số lưu lượng/cột áp, bản vẽ kích thước chi tiết và sơ đồ lắp đặt.

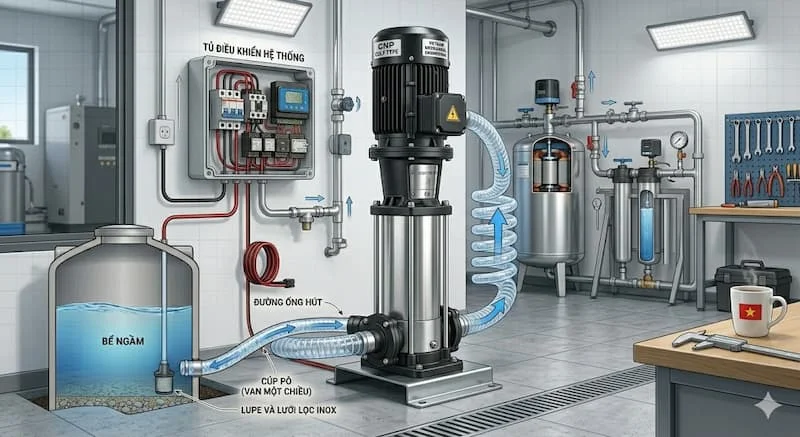

Catalogue bơm CNP dùng để làm gì?

Trong môi trường kỹ thuật chuyên nghiệp, cnp pump  catalogue đóng vai trò là cầu nối giữa thiết kế và thực tế thi công. Cụ thể:

• Lựa chọn model chính xác: Dựa trên yêu cầu về lưu lượng (Q) và cột áp (H) của hệ thống để đối chiếu với dải hoạt động của bơm.

• Thiết kế hệ thống: Cung cấp thông số về kích thước họng hút/xả, trọng lượng và kiểu kết nối để bố trí không gian trạm bơm, bệ máy.

• So sánh và thay thế: Giúp nhà thầu so sánh hiệu suất giữa các dòng bơm khác nhau hoặc tìm model tương đương khi cần thay thế máy cũ.

Lưu ý kỹ thuật: Catalogue là tài liệu bắt buộc phải có trong hồ sơ trình duyệt mẫu (Material Approval Submittal) đối với mọi dự án MEP từ dân dụng đến công nghiệp.

Các dòng bơm tiêu biểu trong CNP pump catalogue

Dải sản phẩm của CNP rất rộng, tập trung mạnh vào các dòng bơm ly tâm công nghiệp. Dưới đây là những dòng bơm phổ biến nhất bạn sẽ tìm thấy trong catalogue:

1. Bơm ly tâm trục đứng (CDL, CDLF)

Đây là "át chủ bài" của CNP. Dòng CDL/CDLF thường xuất hiện trong các hệ thống lọc nước RO, bơm tăng áp cho tòa nhà cao tầng và hệ thống lò hơi. Đặc điểm nổi bật là khả năng tạo áp suất cực cao trong một thiết diện nhỏ gọn.

2. Bơm trục ngang công nghiệp

Bao gồm các dòng bơm rời trục hoặc liền trục dùng cho hệ thống giải nhiệt, cấp nước đô thị. Catalogue sẽ chi tiết về vật liệu cánh bơm (gang, inox 304/316) để phù hợp với từng loại chất lỏng.

3. Hệ thống bơm PCCC và HVAC

CNP cung cấp các giải pháp bơm đạt tiêu chuẩn cho phòng cháy chữa cháy và điều hòa thông gió trung tâm. Các model này thường có dải lưu lượng rất lớn và độ bền cơ khí cao.

Thông số kỹ thuật quan trọng trong catalogue

Để không bị "lạc" trong biển số liệu của cnp pump , bạn cần tập trung vào các thông số cốt lõi sau:

• Flow (Q): Lưu lượng nước mà bơm có thể vận chuyển (thường tính bằng $m^3/h$ hoặc $l/s$ ).

• Head (H): Cột áp, hay áp lực mà bơm tạo ra để thắng được độ cao và ma sát đường ống (tính bằng mét nước).

• Power (kW/HP): Công suất tiêu thụ của motor. Việc chọn motor phải có hệ số dự phòng để tránh quá tải tại các điểm cuối đường cong.

• Efficiency (%): Hiệu suất của bơm. Chọn bơm có hiệu suất cao sẽ giúp chủ đầu tư tiết kiệm lượng lớn điện năng về lâu dài.

• NPSH (Net Positive Suction Head): Thông số cực kỳ quan trọng để tránh hiện tượng xâm thực (cavitation) gây hỏng cánh bơm.

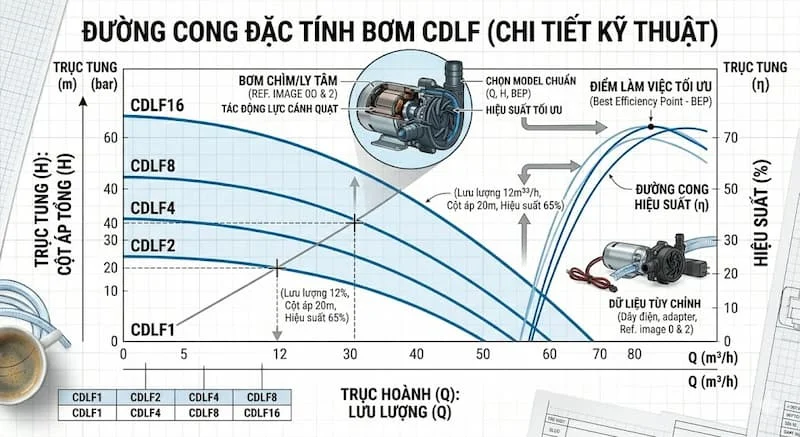

Cách đọc pump curve trong catalogue CNP chuẩn xác

Đây là phần "khó nhằn" nhưng quan trọng nhất. Một biểu đồ đường cong đặc tính (cnp pump curve) thường gồm 3 trục chính:

1. Trục hoành (X): Biểu thị lưu lượng (Q).

2. Trục tung (Y): Biểu thị cột áp (H).

3. Đường cong hiệu suất: Cho biết hiệu suất của bơm thay đổi như thế nào tại các điểm lưu lượng khác nhau.

Bí quyết chọn bơm: Điểm làm việc lý tưởng (Duty Point) nên nằm trong khoảng 2/3 đường cong tính từ trái sang hoặc tại vùng có hiệu suất cao nhất (Best Efficiency Point - BEP). Đừng bao giờ chọn bơm làm việc ở sát điểm bắt đầu hoặc điểm cuối đường cong, vì máy sẽ hoạt động không ổn định và nhanh hỏng.

So sánh catalogue CNP với các đối thủ cùng phân khúc

Khi đặt lên bàn cân so sánh với các hãng như Grundfos (Đan Mạch) hay Pentax (Ý), CNP thể hiện rõ thế mạnh của mình:

Kết luận: CNP là giải pháp tối ưu cho các dự án cần sự cân bằng giữa chất lượng kỹ thuật ổn định và ngân sách đầu tư hợp lý.

Ứng dụng thực tế và những sai lầm thường gặp

CNP pump được ứng dụng rộng rãi từ các trạm cấp nước sạch đến hệ thống xử lý nước thải công nghiệp. Tuy nhiên, các kỹ sư thường mắc phải một số sai lầm sau:

• Chỉ nhìn vào công suất (kW): Hai chiếc bơm cùng 5.5kW nhưng một cái dùng để đẩy cao, một cái dùng để lấy lưu lượng lớn. Luôn phải soi Q-H, không soi kW.

• Sử dụng catalogue cũ: Hãng thường xuyên cập nhật model để cải tiến hiệu suất. Tải sai version có thể dẫn đến sai lệch kích thước lắp đặt.

• Bỏ qua vật liệu cấu tạo: Trong catalogue có nhiều lựa chọn vật liệu (Gang, Inox 304, 316). Nếu bơm nước biển mà chọn catalogue dòng Inox 304 thì bơm sẽ bị ăn mòn chỉ sau vài tháng.

Hướng dẫn cách tải CNP pump catalogue chuẩn PDF

Để có được tài liệu chính xác nhất cho dự án, bạn nên tuân theo quy trình sau:

1. Xác định dòng bơm: Bạn cần bơm trục đứng (CDL), trục ngang (MS), hay bơm chìm nước thải (WQ)? Mỗi dòng thường có một file catalogue riêng.

2. Truy cập nguồn uy tín: Luôn ưu tiên tải từ website của hãng hoặc các nhà phân phối chính thức tại Việt Nam để đảm bảo file sạch và thông số chuẩn.

3. Kiểm tra phiên bản: Đảm bảo file PDF có ghi năm phát hành gần nhất.

FAQ - Câu hỏi thường gặp về CNP Pump Catalogue

1. CNP pump Catalogue tải ở đâu chính xác nhất?

Bạn nên tải trực tiếp tại website của nhà sản xuất hoặc thông qua các đại lý ủy quyền tại Việt Nam. Tránh tải từ các trang chia sẻ file không rõ nguồn gốc vì tài liệu có thể bị cắt xén hoặc sai thông số.

2. Làm sao để biết bơm CNP có phù hợp với dự án PCCC không?

Bạn cần tìm đến chương "Fire Fighting Pumps" trong catalogue. Tại đây, các model sẽ được ghi rõ thông số đạt chuẩn và các chứng chỉ đi kèm (nếu có).

3. Số liệu trong catalogue có sai lệch với thực tế không?

Số liệu trong catalogue được thử nghiệm trong điều kiện tiêu chuẩn. Tuy nhiên, thực tế phụ thuộc vào nguồn điện (biến tần) và cách bố trí đường ống. Sai lệch thường nằm trong khoảng ±5%.

4. Catalogue có bản tiếng Việt không?

Đa số tài liệu kỹ thuật chuyên sâu của CNP sử dụng tiếng Anh để đảm bảo tính đồng nhất toàn cầu. Tuy nhiên, các nhà phân phối lớn thường có bản tóm tắt hoặc hướng dẫn chọn bơm bằng tiếng Việt.

Kết luận

Việc sở hữu và hiểu rõ cnp pump chính là chìa khóa để triển khai một hệ thống máy bơm hoàn hảo. Từ việc đọc đúng biểu đồ hiệu suất đến việc kiểm tra các thông số NPSH, mỗi bước đi đều giúp bạn tiết kiệm chi phí vận hành và tăng tuổi thọ cho thiết bị. Đừng bao giờ chọn máy bơm dựa trên cảm tính hoặc chỉ dựa vào công suất motor cnp pump catalogue.
