Hệ thống ống nước là gì?

Hệ thống ống nước hoạt động như thế nào? Khi xây dựng nhà hoặc các công trình lớn, nhiều chủ đầu tư thường tập trung toàn bộ tâm sức vào kết cấu chịu lực, nội thất, thiết bị vệ sinh hoặc thiết kế không gian mà vô tình quên đi hạ tầng cốt lõi bên trong. Trong khi đó, hệ thống ống dẫn nước thường nằm âm tường, ngầm dưới sàn hoặc khuất sau các lớp vách nên rất ít được chú ý trong giai đoạn hoàn thiện. Tuy nhiên, nếu thiết kế hoặc lắp đặt không hợp lý, các sự cố nghiêm trọng như rò rỉ nước ngầm, áp lực nước yếu, dòng chảy không ổn định, tắc nghẽn đường ống hay tình trạng bốc mùi hôi khó chịu từ hệ thống thoát nước sẽ liên tục xuất hiện, biến việc sửa chữa sau này thành một cơn ác mộng tốn kém cả về thời gian lẫn chi phí.

Một hệ thống ống dẫn nước hoạt động hiệu quả không chỉ đơn thuần phụ thuộc vào chất lượng của từng đoạn ống rời rạc, mà còn liên quan mật thiết đến phương án thiết kế tổng thể, kích thước đường kính, khả năng chịu áp lực, chủng loại phụ kiện đồng bộ và quy trình lắp đặt chuẩn kỹ thuật. Việc đầu tư bài bản cho hạ tầng này ngay từ đầu chính là chìa khóa vàng bảo vệ sự bền vững cho toàn bộ công trình.

Kiến Thức Nền Về Hệ Thống Ống Nước

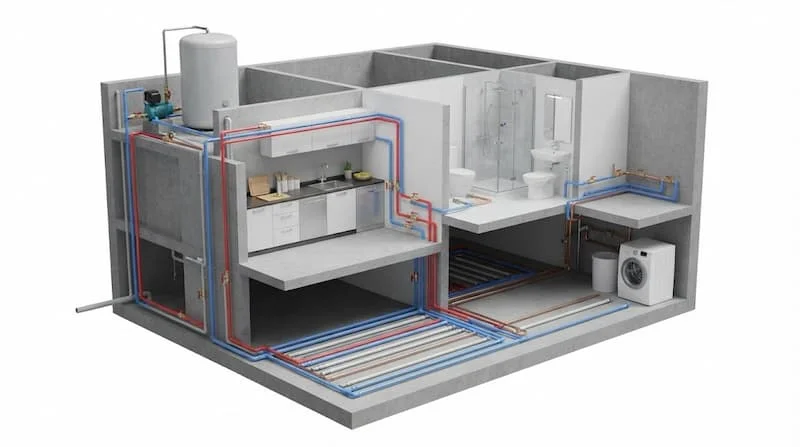

Hệ thống ống nước là gì?

Hệ thống ống nước là tập hợp đồng bộ gồm các đường ống, van khóa, phụ kiện nối và các thiết bị chuyên dụng được liên kết chặt chẽ với nhau nhằm mục đích dẫn nước sạch từ nguồn đến đúng vị trí sử dụng, phân phối lưu lượng ổn định trong toàn công trình, đồng thời thu gom và đưa toàn bộ nước thải ra khỏi khu vực sinh hoạt một cách an toàn .

Để vận hành trơn tru, một cấu trúc hoàn chỉnh thường bao gồm các thành phần cốt lõi sau:

• Nguồn cấp nước đầu vào.

• Máy bơm tăng áp hoặc bơm đẩy cao.

• Bể chứa nước ngầm hoặc bồn chứa trên cao.

• Hệ thống đường ống chính (ống cái) và các đường ống nhánh.

• Van điều khiển lưu lượng và các phụ kiện kết nối trung gian.

• Hệ thống thu gom và thoát nước thải, nước mưa.

Mục tiêu cốt lõi của việc thiết kế hạ tầng này là đảm bảo cung cấp đủ lưu lượng, duy trì áp lực nước phù hợp tại mọi thời điểm, hạn chế tối đa thất thoát thất thu nước, xử lý thoát nước thải hiệu quả và tạo sự thuận tiện tối đa cho công tác bảo trì, sửa chữa về sau.

Nguyên lý hoạt động của hệ thống ống dẫn nước

Nguyên lý hệ thống cấp nước

Quy trình vận hành cơ bản của hệ thống cấp nước tuân theo chu trình khép kín: Nguồn nước => Bể chứa hoặc máy bơm => Đường ống chính => Đường ống nhánh => Thiết bị sử dụng cuối cùng.

Trong đó, máy bơm đóng vai trò tạo áp lực đẩy nước lên các tầng cao hoặc tạo dòng chảy mạnh; đường ống chính chịu trách nhiệm phân phối lưu lượng lớn đến từng khu vực; các đường ống nhánh rẽ nhỏ đưa nước trực tiếp đến các thiết bị sử dụng như vòi rửa, sen tắm hay máy giặt.

Nguyên lý hệ thống thoát nước

Ngược lại với hệ thống cấp, hệ thống thoát nước vận hành theo chu trình: Thiết bị sử dụng => Đường ống nhánh thu gom => Đường ống thoát chính => Hệ thống xử lý hoặc thoát nước chung của khu vực.

Cơ chế này hoạt động hoàn toàn dựa trên trọng lực kết hợp với độ dốc thiết kế của đường ống. Do đó, việc tính toán chính xác độ dốc, bố trí hệ thống ống thông khí (ống thoát hơi) và lựa chọn đường kính ống thoát đóng vai trò quyết định để tránh hiện tượng tắc nghẽn hoặc tạo áp suất âm gây hút cạn nước ở các bẫy nước (p-trap).

Việc bắt buộc phải thiết kế tách biệt hoàn toàn giữa đường cấp nước và đường thoát nước nhằm ngăn ngừa tuyệt đối nguy cơ nước thải nhiễm bẩn ngược vào nguồn nước sạch sinh hoạt, đồng thời giúp công tác kiểm tra, bảo trì trở nên đơn giản, nhanh chóng hơn khi xảy ra sự cố rò rỉ hoặc tắc nghẽn đường ống.

Phân Tích Chuyên Sâu

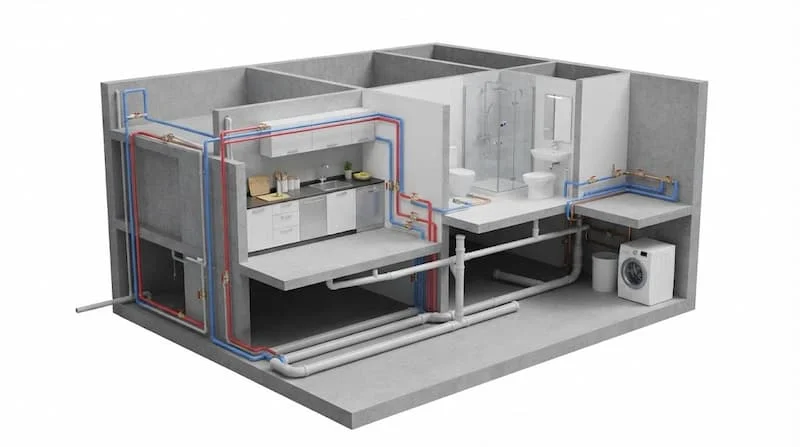

Một hệ thống ống dẫn nước gồm những bộ phận nào?

Nguồn nước

Là điểm khởi đầu của toàn bộ chu trình, có thể là nguồn nước máy thành phố, nước giếng khoan gia đình, bể chứa ngầm hoặc bồn chứa đặt trên mái nhà.

Máy bơm

Đảm nhận chức năng tăng áp lực dòng chảy, đưa nước từ nguồn thấp lên các tầng cao hoặc duy trì áp lực ổn định cho các thiết bị đầu cuối hoạt động mạnh mẽ.

Đường ống chính

Đóng vai trò là "xương sống" vận chuyển lưu lượng nước lớn từ nguồn cấp tổng đến các khu vực phân khu trong công trình.

Đường ống nhánh

Các tuyến ống có đường kính nhỏ hơn rẽ nhánh từ ống chính để dẫn nước trực tiếp đến từng khu vực chức năng như nhà vệ sinh, phòng bếp, khu vực giặt phơi và các thiết bị sử dụng.

Van và phụ kiện

Bao gồm van khóa (van cửa, van bi), van một chiều, van giảm áp, cút nối góc (co), tê chia hướng, măng sông nối thẳng... giúp điều hướng dòng chảy và kiểm soát áp lực an toàn.

Thiết bị đầu cuối

Là các điểm tiêu thụ nước trực tiếp như vòi nước lavabo, sen tắm, bồn cầu, máy giặt, bình nóng lạnh.

Các loại hệ thống ống dẫn nước phổ biến hiện nay

• Hệ thống cấp nước lạnh: Chuyên dẫn nước ở nhiệt độ môi trường phục vụ các nhu cầu sinh hoạt, vệ sinh, tưới tiêu và sản xuất cơ bản.

• Hệ thống nước nóng: Đòi hỏi tiêu chuẩn kỹ thuật khắt khe hơn về vật liệu chịu nhiệt cao, khả năng chịu áp lực lớn khi dẫn nước từ các thiết bị năng lượng mặt trời hoặc bình nóng lạnh trực tiếp/gián tiếp.

• Hệ thống thoát nước thải: Thu gom và dẫn toàn bộ nước thải sinh hoạt từ chậu rửa, sàn nhà tắm, khu vệ sinh ra hệ thống thoát chung.

• Hệ thống thoát nước mưa: Chuyên dụng cho việc thu và thoát nhanh lượng nước mưa lớn từ mái nhà, sân thượng, ban công, ngăn ngừa ngập úng cục bộ.

• Hệ thống tuần hoàn nước: Thường ứng dụng trong các công trình đặc thù như hồ bơi, hệ thống làm mát công nghiệp hoặc dây chuyền xử lý nước tuần hoàn khép kín.

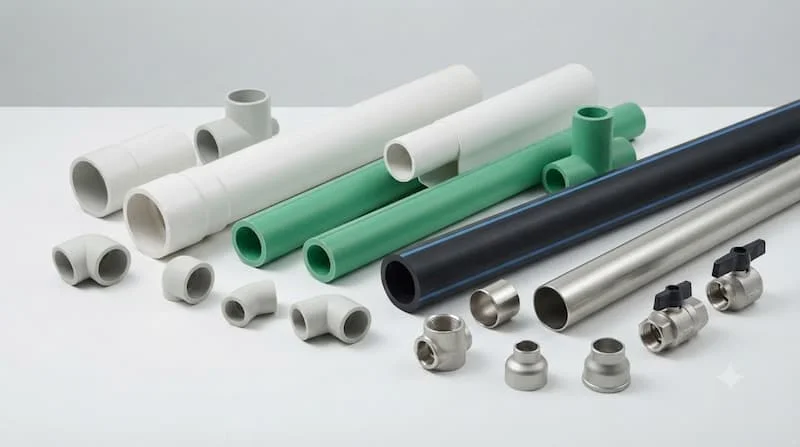

Các loại vật liệu ống nước phổ biến và cách lựa chọn

Vì sao không nên chọn ống chỉ dựa vào giá thành? Việc mua ống nước giá rẻ mà bỏ qua các yếu tố kỹ thuật như áp lực vận hành tối đa, nhiệt độ dòng chảy, tính chất hóa học của nguồn nước, tuổi thọ vật liệu và chi phí bảo trì, đục phá tường khi xảy ra sự cố rò rỉ sẽ tạo ra hệ lụy tài chính lớn gấp nhiều lần so với khoản tiền tiết kiệm ban đầu.

Thông số quan trọng khi thiết kế hệ thống ống dẫn nước

• Đường kính ống: Quyết định trực tiếp đến lưu lượng, vận tốc dòng chảy và mức độ tổn thất áp lực trên toàn tuyến ống.

• Áp lực nước: Áp lực không phù hợp (quá yếu khiến nước không lên nổi các tầng trên, hoặc quá mạnh gây tiếng ồn rung lắc và búa nước phá hủy phụ kiện).

• Lưu lượng sử dụng: Được tính toán khoa học dựa trên tổng số lượng thiết bị đầu cuối, số người sinh hoạt thực tế và hệ số sử dụng đồng thời trong giờ cao điểm.

• Chiều dài đường ống: Tuyến ống càng kéo dài thì tổn thất áp lực dọc đường càng lớn, đòi hỏi phải nâng cấp đường kính ống ở các đoạn đầu nguồn.

• Độ dốc đường ống thoát nước: Độ dốc chuẩn (thường từ 1% đến 2% tùy đường kính ống) giúp nước thải và cặn bẩn trôi đi tự nhiên, ngăn chặn tình trạng đọng cặn và tắc nghẽn đường ống.

Hệ thống ống dẫn nước dân dụng và công nghiệp khác nhau như thế nào?

Insight chuyên gia: Tuyệt đối không được áp dụng nguyên mẫu thiết kế hệ thống ống dẫn nước dân dụng cho các công trình công nghiệp hoặc nhà xưởng có yêu cầu khắt khe về áp lực cao, lưu lượng lớn và môi trường hóa chất đặc thù nhằm tránh nguy cơ vỡ ống, tai nạn lao động và gián đoạn sản xuất.

Ứng Dụng Thực Tế

Hệ thống ống nước được sử dụng ở đâu?

• Nhà ở dân dụng: Cung cấp nước sinh hoạt cho khu vực nhà bếp, nhà vệ sinh, máy giặt, máy lọc nước và bình nóng lạnh.

• Chung cư và tòa nhà cao tầng: Yêu cầu phân chia rõ ràng hệ thống ống đứng (shaft), đường ống chính ngang và mạng lưới nhánh để cân bằng áp lực nước giữa các tầng.

• Nhà xưởng và khu công nghiệp: Phục vụ trực tiếp cho dây chuyền sản xuất, hệ thống làm mát máy móc, vệ sinh nhà xưởng và cấp nước phòng cháy chữa cháy.

• Công trình thương mại (Khách sạn, nhà hàng, trung tâm thương mại): Đòi hỏi lưu lượng cấp nước lớn liên tục và hệ thống thoát nước thải công suất cao, chống mùi tuyệt đối.

• Hệ thống nông nghiệp: Ứng dụng rộng rãi trong các mô hình tưới tiêu tự động quy mô lớn và hệ thống cấp nước tự động cho trang trại chăn nuôi.

Khi nào cần nâng cấp hoặc thay thế hệ thống ống nước?

• Hệ thống xuất hiện tình trạng rò rỉ nước ngầm âm tường hoặc thấm sàn thường xuyên.

• Nguồn nước tại các thiết bị đầu cuối yếu đột ngột dù máy bơm vẫn hoạt động bình thường.

• Đường ống đã quá cũ kỹ, bị bám cặn vôi hoặc rỉ sét làm giảm lưu lượng nghiêm trọng.

• Tình trạng tắc nghẽn đường ống thoát nước diễn ra liên tục dù đã thông tắc cơ học.

• Phát hiện tiếng ồn lạ, tiếng va đập búa nước mỗi khi đóng mở van.

• Nhu cầu sử dụng nước của gia đình hoặc cơ sở sản xuất tăng cao vượt quá thiết kế ban đầu của hạ tầng cũ.

Những sai lầm thường gặp khi thiết kế và sử dụng hệ thống ống nước

• Sai lầm 1: Chọn đường kính ống quá nhỏ gây thắt cổ chai dòng chảy, làm sụt giảm nghiêm trọng áp lực nước tại các điểm sử dụng xa nguồn.

• Sai lầm 2: Sử dụng một loại vật liệu ống cho mọi vị trí mà không phân biệt khả năng chịu nhiệt của ống cấp nước nóng, khả năng chống tia UV khi để ngoài trời hay khả năng chịu lực chôn ngầm.

• Sai lầm 3: Bố trí quá nhiều đoạn gấp khúc vuông góc liên tục làm tăng tổn thất cột áp cục bộ, giảm tốc độ dòng chảy.

• Sai lầm 4: Không lắp đặt van khóa phân khu hợp lý, khiến mỗi lần sửa chữa một vị trí nhỏ lại phải khóa nguồn nước của toàn bộ công trình.

• Sai lầm 5: Thiết kế đường ống đi âm hoàn toàn nhưng không chừa cửa thăm hoặc không lập sơ đồ hoàn công, gây khó khăn cực độ khi cần dò tìm vị trí rò rỉ sự cố.

Hướng Dẫn Và Checklist

Hướng dẫn thiết kế hệ thống ống nước cơ bản

1. Xác định nhu cầu sử dụng thực tế: Thống kê chính xác số lượng người sinh hoạt, số lượng thiết bị tiêu thụ nước và tính toán mức lưu lượng dự kiến vào giờ cao điểm.

2. Khảo sát và xác định nguồn nước đầu vào: Kiểm tra chất lượng và lưu lượng ổn định từ nguồn nước máy, bể chứa ngầm hoặc nguồn nước ngầm.

3. Lập sơ đồ không gian đường ống: Vẽ chi tiết và phân định rõ ràng các tuyến đường ống cấp nước lạnh, đường ống nước nóng và hệ thống ống thoát nước thải, nước mưa.

4. Lựa chọn vật liệu phù hợp: Dựa trên các thông số về áp lực, nhiệt độ môi trường và ngân sách để chọn dòng ống PVC, PPR, HDPE hoặc Inox tối ưu nhất.

5. Tính toán đường kính kỹ thuật: Áp dụng công thức thủy lực để chọn đúng kích thước ống cho từng đoạn, đảm bảo không bị thiếu áp hay lãng phí.

6. Bố trí hệ thống van khóa thông minh: Lắp đặt van tổng đầu nguồn và các van khóa nhánh tại từng tầng, từng khu vực vệ sinh hoặc trước mỗi thiết bị cần bảo trì định kỳ.

Checklist kiểm tra hệ thống ống nước trước khi đưa vào sử dụng

•  Kiểm tra toàn bộ các mối nối ren, mối dán keo hoặc mối hàn nhiệt.

•  Tiến hành thử áp lực đường ống (test áp) để kiểm tra hiện tượng rò rỉ.

•  Đo lường và kiểm tra áp lực nước thực tế tại các điểm đầu cuối.

•  Kiểm tra lưu lượng dòng chảy có đáp ứng đúng thiết kế ban đầu hay không.

•  Đảm bảo hướng lắp đặt của van một chiều và van khóa hoàn toàn chính xác.

•  Kiểm tra khả năng thoát nước nhanh tại các phễu thu sàn và bồn rửa.

•  Kiểm tra độ dốc của toàn bộ hệ thống ống thoát nước thải ngầm.

•  Chạy thử nghiệm toàn hệ thống trong nhiều điều kiện vận hành khác nhau.

•  Lập và lưu trữ bản vẽ sơ đồ vị trí đường ống âm tường, âm sàn để thuận tiện cho công tác bảo trì sau này.

FAQ – Câu Hỏi Thường Gặp

Hệ thống ống nước gồm những gì?

Một hệ thống tiêu chuẩn bao gồm nguồn cấp nước, máy bơm hoặc thiết bị tạo áp, hệ thống đường ống chính, đường ống nhánh, các loại van khóa, phụ kiện nối và hạ tầng thu gom thoát nước thải.

Nên dùng loại ống nào cho hệ thống nước sinh hoạt?

Việc lựa chọn phụ thuộc hoàn toàn vào vị trí lắp đặt, nhiệt độ dòng nước, mức độ chịu áp lực và yêu cầu kỹ thuật của công trình; các vật liệu phổ biến hiện nay bao gồm ống PVC, PPR, HDPE và Inox.

Vì sao nước ở các tầng trên thường yếu?

Nguyên nhân chủ yếu liên quan đến áp lực nguồn nước yếu, chiều cao công trình lớn, kích thước đường kính ống nhánh quá nhỏ, tuyến ống quá dài hoặc tổn thất áp lực dọc đường chưa được tính toán chuẩn xác.

Bao lâu nên kiểm tra hệ thống ống nước định kỳ?

Nên tiến hành kiểm tra tổng thể định kỳ ít nhất từ 6 tháng đến 1 năm một lần, đồng thời tiến hành kiểm tra xử lý ngay lập tức khi xuất hiện các dấu hiệu bất thường như rò rỉ, áp lực nước sụt giảm hoặc thoát nước chậm.

Có nên lắp van khóa riêng cho từng khu vực không?

Rất nên lắp đặt. Việc bố trí van khóa độc lập cho từng khu vực và từng thiết bị giúp bạn dễ dàng cô lập sự cố để sửa chữa, bảo trì mà không làm gián đoạn nguồn nước của toàn bộ công trình.

Kết Luận

Hệ thống ống nước đóng vai trò là mạch máu hạ tầng vô cùng quan trọng quyết định sự tiện nghi và tuổi thọ của mọi công trình. Để hệ thống vận hành bền bỉ, người dùng bắt buộc phải lựa chọn đúng vật liệu, tính toán chính xác kích thước đường ống dựa trên lưu lượng và áp lực thực tế, bố trí van khóa hợp lý cùng phương án dự phòng cho bảo trì tương lai. Đầu tư bài bản vào hệ thống cấp thoát nước từ những bước đầu tiên chính là giải pháp tối ưu giúp bạn tiết kiệm tối đa chi phí sửa chữa và đục phá về sau.
