Glycol pump là gì? Trong hệ thống HVAC/chiller hoặc cooling loop, chất tải nhiệt không phải lúc nào cũng là nước. Khi hệ thống phải vận hành ở nhiệt độ thấp, có nguy cơ đóng băng hoặc cần kiểm soát nhiệt độ ổn định, dung dịch glycol thường được sử dụng thay thế.
Tuy nhiên, glycol có đặc tính vật lý khác nước, đặc biệt về độ nhớt, tỷ trọng và khả năng truyền nhiệt. Vì vậy, việc lựa chọn bơm glycol không nên đơn giản là lấy thông số của bơm nước rồi áp dụng trực tiếp.
Bơm glycol thực chất là gì, loại bơm nào phù hợp, và cần tính toán những thông số nào để đảm bảo hệ thống vận hành ổn định? Đây là những câu hỏi cốt lõi mà bài viết này sẽ giải đáp.
Điều quan trọng cần hiểu ngay từ đầu: "bơm được glycol" không đồng nghĩa với "bơm nào cũng phù hợp với glycol" – đây chính là điểm khác biệt mà nhiều người dễ bỏ qua khi lựa chọn thiết bị.

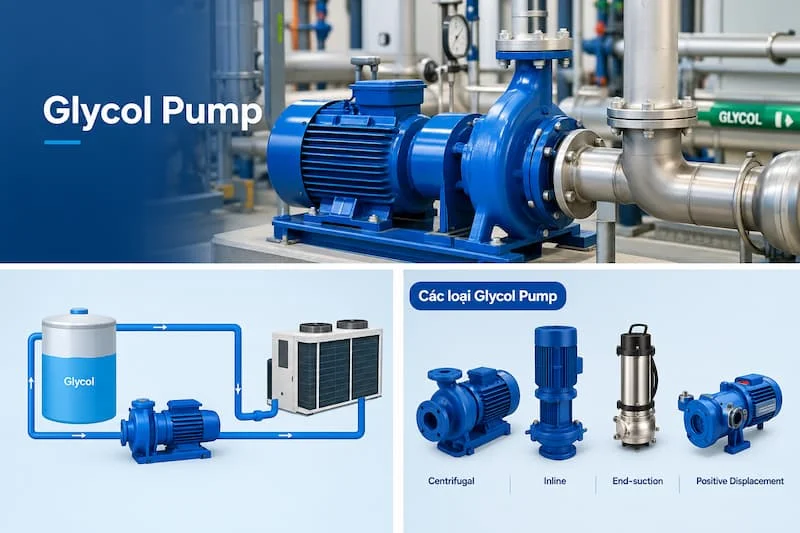

Glycol Pump Là Gì?
Glycol pump (bơm glycol) là loại bơm được sử dụng để tuần hoàn hoặc vận chuyển dung dịch glycol, thường là ethylene glycol hoặc propylene glycol, trong các hệ thống làm mát, HVAC, chiller, refrigeration và các vòng tuần hoàn chất tải nhiệt. Việc lựa chọn bơm cần xét đến nồng độ glycol, nhiệt độ làm việc, độ nhớt, lưu lượng, cột áp và khả năng tương thích vật liệu.
Một điểm cần làm rõ: bơm glycol không nhất thiết là một "dòng bơm" riêng biệt về mặt cấu tạo. Đây có thể là centrifugal pump, circulation pump, inline pump, end-suction pump, hoặc positive displacement pump trong một số ứng dụng đặc thù.
Điều quan trọng không nằm ở tên gọi, mà ở việc bơm phải phù hợp với đặc tính của chất lỏng glycol đang sử dụng trong hệ thống.
Có thể phân biệt hai cách gọi: bơm glycol là cách gọi theo môi chất bơm, trong khi "pump type" (centrifugal, PD...) là cách gọi theo nguyên lý và cấu tạo. Hai khái niệm này không loại trừ nhau – một centrifugal pump hoàn toàn có thể được cấu hình để trở thành bơm glycol nếu đáp ứng đúng yêu cầu vật liệu và thủy lực.
Glycol Là Gì? Vì Sao Nó Ảnh Hưởng Đến Việc Chọn Bơm?
Để hiểu vì sao cần cân nhắc kỹ khi chọn bơm glycol, trước tiên cần nắm rõ đặc tính của hai loại glycol phổ biến.
Ethylene Glycol có khả năng chống đóng băng tốt và được dùng rộng rãi trong nhiều ứng dụng công nghiệp. Tuy nhiên, cần lưu ý về tính độc khi lựa chọn cho hệ thống có yêu cầu an toàn đặc biệt, ví dụ khu vực có khả năng tiếp xúc với thực phẩm hoặc con người.
Propylene Glycol thường được ưu tiên trong HVAC, food processing hoặc các hệ thống cần cân nhắc về độc tính, do có mức độ an toàn cao hơn so với ethylene glycol trong các ứng dụng nhạy cảm.
Về nồng độ, logic vận hành có thể tóm gọn: nồng độ glycol tăng → độ nhớt thay đổi → tổn thất áp suất tăng → yêu cầu đối với bơm thay đổi.
Một hệ thống sử dụng nước và một hệ thống sử dụng dung dịch glycol cùng lưu lượng không nhất thiết sử dụng cùng một lựa chọn bơm – đây là điểm khác biệt cốt lõi mà người mua cần lưu ý ngay từ bước lập yêu cầu kỹ thuật.
Nguyên Lý Hoạt Động Của Bơm Glycol
Dòng chảy trong một vòng tuần hoàn bơm glycol thường đi theo trình tự: bể/đường hồi → đầu hút → buồng bơm → tạo áp suất → đường đẩy → thiết bị trao đổi nhiệt → quay lại vòng tuần hoàn.
Bơm tạo ra chênh lệch áp suất để đưa glycol đi qua toàn bộ hệ thống. Trong hệ thống kín, mục tiêu thường là duy trì lưu lượng tuần hoàn ổn định, không đơn thuần là đẩy chất lỏng lên cao.
Cột áp cần thiết phải bù cho nhiều thành phần trở lực trong hệ thống:
Ma sát đường ống
Co, van, fitting
Heat exchanger
Chiller/FCU/AHU
Các thiết bị khác trên đường ống
Một điểm chuyên sâu cần phân biệt rõ là ba khái niệm: flow rate (lưu lượng), head (cột áp) và pressure (áp suất). Đây là ba đại lượng khác nhau nhưng thường bị nhầm lẫn. Không nên hiểu rằng "bơm có áp suất cao" luôn đồng nghĩa với "phù hợp với hệ thống" – bơm phải được chọn dựa trên điểm làm việc thực tế (flow và head) của toàn hệ thống.

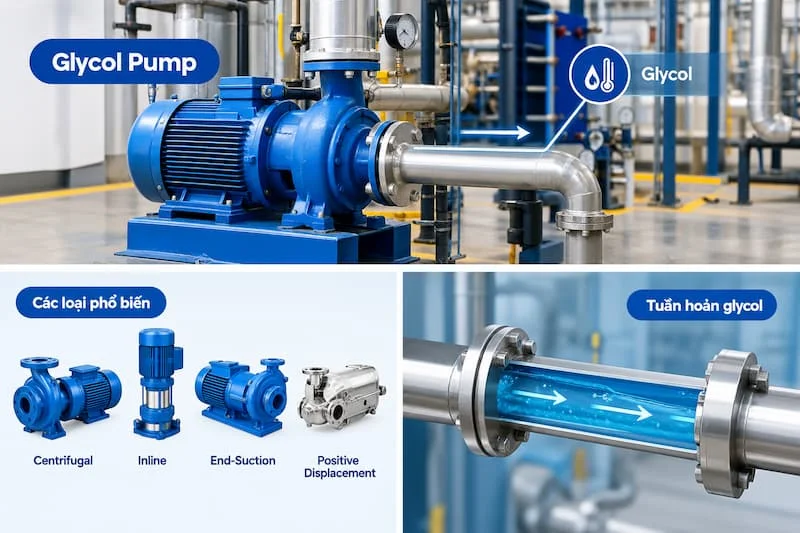

Các Loại bơm glycol Phổ Biến
Bơm glycol có thể được phân loại theo nguyên lý bơm, mỗi loại phù hợp với một dạng ứng dụng khác nhau.
Bơm glycol ly tâm hoạt động theo nguyên lý ly tâm, phù hợp với hệ thống tuần hoàn nhờ lưu lượng ổn định và cấu tạo phổ biến trong nhiều hệ HVAC/chiller. Hạn chế của loại này là cần tính toán đúng điểm làm việc, vì hiệu suất thay đổi theo điều kiện vận hành thực tế.
Inline Circulation Pump được lắp trực tiếp trên đường ống, giúp tiết kiệm không gian lắp đặt, phù hợp với các vòng tuần hoàn glycol có quy mô vừa và nhỏ.
End-Suction Pump thường gặp trong các hệ thống có yêu cầu lưu lượng hoặc cột áp lớn hơn, có thể sử dụng cho hệ thống cooling hoặc process cần công suất cao.
Positive Displacement Pump được dùng trong những ứng dụng cần đặc tính lưu lượng khác với bơm ly tâm, có thể xem xét gear pump, screw pump hoặc các dạng PD khác tùy ứng dụng cụ thể.
Không nên mặc định PD pump là lựa chọn tốt hơn – việc chọn loại bơm nào phải dựa trên yêu cầu thực tế của hệ thống, không dựa trên cảm tính về "loại bơm cao cấp hơn".
Các Thông Số Quan Trọng Khi Chọn Bơm Glycol
Đây là phần cốt lõi quyết định việc chọn đúng bơm glycol cho hệ thống.
Flow Rate (lưu lượng) – đo bằng m³/h, L/min hoặc GPM, cần xác định theo lưu lượng yêu cầu của vòng tuần hoàn.
Head (cột áp) – cần tính tổng tổn thất áp suất của toàn hệ thống, không chỉ riêng đoạn ống chính.
Glycol Concentration – nồng độ phổ biến như 20%, 30%, 40%, 50%. Không nên đưa một nồng độ cố định như "chuẩn cho mọi hệ thống" vì mỗi ứng dụng có yêu cầu chống đóng băng và truyền nhiệt khác nhau.
Operating Temperature – cần xác định nhiệt độ glycol, nhiệt độ môi trường, cùng nhiệt độ tối thiểu/tối đa mà hệ thống có thể gặp phải.
Viscosity (độ nhớt) – đây là yếu tố rất quan trọng, vì độ nhớt glycol tăng có thể làm thay đổi hiệu suất thực tế của bơm và tổn thất đường ống so với tính toán ban đầu.
Pump Material – cần xem xét thân bơm, impeller, shaft, mechanical seal, gasket, elastomer. Quan trọng nhất là khả năng tương thích vật liệu với dung dịch glycol và các phụ gia đi kèm.
Motor – cần kiểm tra công suất, điện áp, tần số, tốc độ, IP rating và chế độ điều khiển nếu có sử dụng biến tần.
Vì Sao Không Nên Chọn Bơm Glycol Chỉ Theo Lưu Lượng?
Đây là sai lầm phổ biến nhất khi lựa chọn bơm glycol, và cũng là lý do chính khiến nhiều hệ thống vận hành không đạt hiệu suất kỳ vọng.
Hai hệ thống cùng yêu cầu lưu lượng 10 m³/h vẫn có thể cần lựa chọn bơm khác nhau nếu một hệ thống dùng nước còn một hệ thống dùng glycol, nồng độ glycol khác nhau, nhiệt độ vận hành khác nhau, hoặc tổng trở lực đường ống khác nhau.
Có thể tóm gọn logic lựa chọn bơm theo công thức đơn giản:
Pump selection = Flow + Head + Fluid properties + Temperature + Material compatibility
Chỉ dựa vào một thông số duy nhất – dù là lưu lượng hay cột áp – đều không đủ để đảm bảo bơm hoạt động đúng điểm làm việc thiết kế. Đây không phải là tài liệu tính toán thủy lực chuyên sâu, nhưng là nguyên tắc tối thiểu cần nắm khi làm việc với nhà cung cấp.
Bơm Glycol Khác Bơm Nước Thông Thường Như Thế Nào?
| Tiêu chí | Nước | Dung dịch Glycol |
|---|---|---|
| Độ nhớt | Thấp hơn | Thường cao hơn |
| Khả năng truyền nhiệt | Cao | Thấp hơn nước |
| Nguy cơ đóng băng | Có | Giảm tùy nồng độ |
| Tổn thất hệ thống | Thấp hơn | Có thể cao hơn |
| Yêu cầu chọn bơm | Cơ bản hơn | Cần xét thêm đặc tính glycol |
Không nên hiểu bơm glycol là một chiếc bơm hoàn toàn khác biệt về cấu tạo so với bơm nước thông thường. Điểm khác biệt thực sự nằm ở yêu cầu lựa chọn và điều kiện vận hành với môi chất glycol – từ độ nhớt, khả năng truyền nhiệt cho đến vật liệu tiếp xúc.

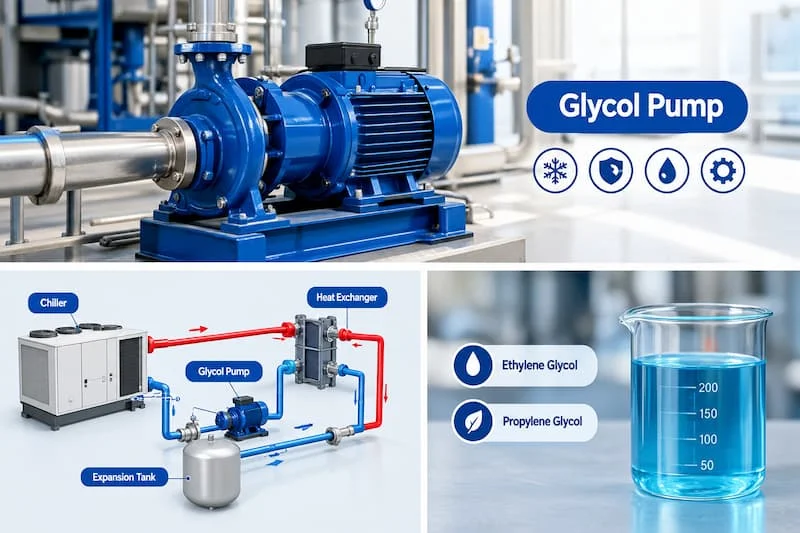

Bơm Glycol Được Sử Dụng Ở Đâu?
Bơm glycol có mặt trong nhiều lĩnh vực ứng dụng khác nhau:
HVAC – chiller, AHU, FCU, cooling loop
Refrigeration – hệ thống lạnh công nghiệp, secondary cooling loop, các hệ thống cần chất tải nhiệt có khả năng chống đóng băng
Process Cooling – nhà máy sản xuất, thiết bị cần kiểm soát nhiệt độ, heat exchanger
Data Center/Cooling System – vòng tuần hoàn làm mát, các hệ thống cần kiểm soát nhiệt ổn định
Solar/Thermal Systems – một số ứng dụng thu nhiệt cần chất tải nhiệt chống đóng băng
Dù ứng dụng ở lĩnh vực nào, việc xác định đúng loại glycol, nồng độ và điều kiện vận hành vẫn là bước bắt buộc trước khi chọn bơm.
7 Sai Lầm Thường Gặp Khi Chọn Bơm Glycol
Việc chọn sai glycol pump không chỉ ảnh hưởng đến hiệu suất mà còn có thể gây hỏng hóc sớm hoặc tốn kém chi phí sửa chữa. Dưới đây là những sai lầm phổ biến:
Chọn bơm theo lưu lượng nhưng bỏ qua cột áp
Không cung cấp nồng độ glycol cho nhà cung cấp
Tính toán như hệ thống nước thông thường
Bỏ qua độ nhớt ở nhiệt độ vận hành thực tế
Không kiểm tra mechanical seal có tương thích với glycol không
Không kiểm tra vật liệu tiếp xúc với môi chất
Chọn motor sát công suất mà không xét điều kiện vận hành thực tế
Người mua nên cung cấp đầy đủ thông tin hệ thống trước khi yêu cầu báo giá – đây là cách đơn giản nhất để tránh cả 7 sai lầm trên.
Cách Chọn Bơm Glycol Phù Hợp Trong 6 Bước
Bước 1: Xác định loại glycol
Ethylene glycol hay propylene glycol, tùy theo yêu cầu an toàn và ứng dụng của hệ thống.
Bước 2: Xác định nồng độ
Tỷ lệ % glycol trong dung dịch, ảnh hưởng trực tiếp đến độ nhớt và khả năng chống đóng băng.
Bước 3: Xác định nhiệt độ
Bao gồm nhiệt độ minimum, normal và maximum mà hệ thống có thể gặp trong quá trình vận hành.
Bước 4: Xác định lưu lượng
Theo đơn vị m³/h hoặc L/min, dựa trên nhu cầu tải nhiệt của hệ thống.
Bước 5: Tính cột áp
Xác định tổng trở lực của đường ống, valve, fitting, heat exchanger và các thiết bị đầu cuối.
Bước 6: Kiểm tra compatibility
Pump body
Impeller
Shaft
Mechanical seal
Gasket
Motor
Nhiệt độ làm việc
Nồng độ glycol
Flow
Head
Connection size
Những Thông Tin Cần Chuẩn Bị Khi Yêu Cầu Báo Giá Bơm Glycol
Để nhận được tư vấn chính xác và nhanh chóng, nên chuẩn bị sẵn các thông số sau:
| Thông tin | Ví dụ |
|---|---|
| Fluid | Propylene Glycol |
| Concentration | 30% |
| Flow | 10 m³/h |
| Head | 25 m |
| Temperature | -10 đến 30°C |
| Connection | DN50 |
| Power | 380V/3Ph/50Hz |
| Application | Chiller loop |
Càng cung cấp đầy đủ thông số, việc lựa chọn bơm glycol càng chính xác và hạn chế tình trạng chọn bơm dư công suất hoặc thiếu cột áp – hai lỗi phổ biến khiến hệ thống vận hành không hiệu quả hoặc tốn điện năng không cần thiết. [chèn link: trang yêu cầu báo giá bơm công nghiệp]
FAQ Về Bơm Glycol
Bơm glycol là gì?
Bơm được sử dụng để vận chuyển hoặc tuần hoàn dung dịch glycol trong các hệ thống HVAC, chiller, refrigeration và cooling.
Có thể dùng bơm nước để bơm glycol không?
Có thể trong một số trường hợp, nhưng cần kiểm tra đặc tính glycol, nồng độ, độ nhớt, nhiệt độ và khả năng tương thích vật liệu trước khi lựa chọn.
Glycol pump dùng ethylene glycol hay propylene glycol?
Tùy thiết kế hệ thống. Cần xác định loại glycol, nồng độ và điều kiện vận hành để lựa chọn bơm phù hợp.
Nồng độ glycol có ảnh hưởng đến việc chọn bơm không?
Có. Nồng độ glycol ảnh hưởng đến các đặc tính vật lý của dung dịch, từ đó có thể ảnh hưởng đến tổn thất hệ thống và điểm làm việc của bơm.
Cần những thông số gì để chọn glycol pump?
Tối thiểu nên có loại glycol, nồng độ, nhiệt độ làm việc, lưu lượng, cột áp, vật liệu yêu cầu và điều kiện kết nối/lắp đặt.
Kết luận
Bơm glycol là loại bơm phục vụ việc vận chuyển và tuần hoàn dung dịch glycol trong các hệ thống làm mát. Không nên chọn bơm chỉ dựa vào lưu lượng – nồng độ glycol, độ nhớt, nhiệt độ, head, flow và vật liệu đều là những yếu tố cần được xem xét đồng thời.
Việc lựa chọn đúng bơm glycol giúp hệ thống vận hành ổn định, tiết kiệm năng lượng và hạn chế tình trạng bơm quá tải hoặc không đạt lưu lượng yêu cầu trong quá trình sử dụng lâu dài.
Nếu cần lựa chọn bơm glycol cho hệ thống cụ thể, nên chuẩn bị các thông số loại glycol, nồng độ, lưu lượng, cột áp, nhiệt độ và kích thước kết nối để được tư vấn cấu hình phù hợp.
