Brass Y Joint là gì?

Brass Y joint là gì? Trong quá trình lắp đặt đường ống, đôi khi một đường cấp cần được chia thành hai hướng khác nhau. Thay vì sử dụng nhiều đoạn nối và van riêng biệt, một fitting dạng chữ Y có thể giúp tạo hai nhánh từ một đường chính mà không làm hệ thống trở nên cồng kềnh.

Đây chính là vai trò của Brass Y Joint – Brass nghĩa là đồng thau, Y Joint là đầu nối hình chữ Y, dùng để kết nối hoặc chia dòng giữa ba đầu kết nối. Tùy thiết kế, sản phẩm có thể sử dụng cho hose, tubing hoặc piping.

Một số sản phẩm thương mại mô tả nối Y đồng thau là fitting hình chữ Y dùng trong plumbing, pneumatic và fluid transfer; các phiên bản khác có dạng hose barb hoặc threaded connection.

Y đồng thau là đầu nối hình chữ Y được chế tạo từ đồng thau, có ba đầu kết nối và được sử dụng để chia hoặc kết hợp dòng chất lỏng/khí trong hệ thống đường ống, ống mềm hoặc tubing. Tùy thiết kế, sản phẩm có thể sử dụng kiểu ren, đầu nối ống hoặc hose barb.

Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, các loại phổ biến và những thông số quan trọng cần kiểm tra trước khi chọn mua Y đồng thau phù hợp với hệ thống của mình.

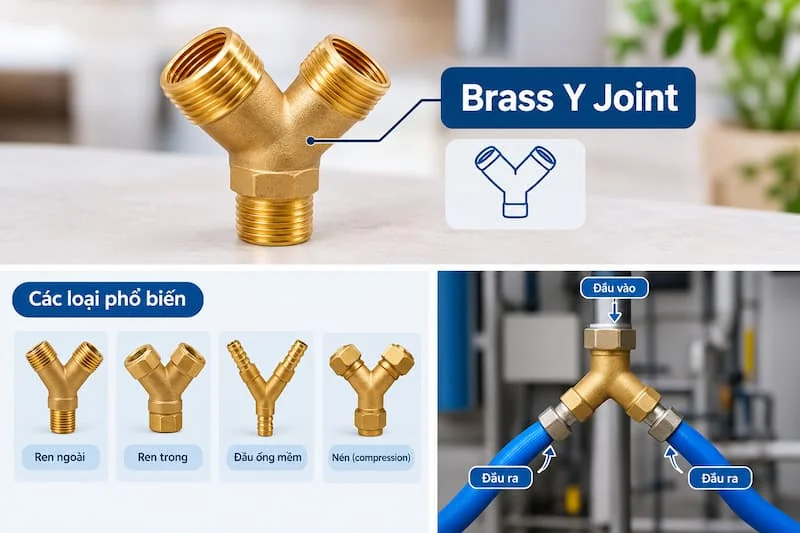

Brass Y Joint là gì? Cấu tạo gồm những bộ phận nào?

Về bản chất, brass y joint hoạt động theo nguyên tắc: một đầu vào → chia thành hai nhánh đầu ra, hoặc trong một số ứng dụng ngược lại là hai nhánh → gộp về một đường chung.

Cấu tạo của mộtY đồng thau thường gồm các thành phần sau:

Thân fitting – Phần chính có hình chữ Y, thường được gia công từ đồng thau nguyên khối.

Ba đầu kết nối – Có thể là male thread, female thread, hose barb, compression connection, hoặc các cấu hình kết hợp male/female tùy model.

Bề mặt làm kín – Tùy thiết kế có thể sử dụng ren, gioăng, O-ring, ferrule/compression sleeve, hoặc hose clamp khi dùng với đầu barb.

Thân lục giác (hex) – Một số thiết kế có phần hex để thao tác bằng cờ lê khi lắp đặt, giúp siết chặt chắc chắn hơn.

Việc hiểu rõ từng bộ phận này quan trọng vì mỗi kiểu đầu kết nối và bề mặt làm kín phù hợp với một môi chất và điều kiện lắp đặt khác nhau – đây cũng là điểm sẽ được phân tích kỹ hơn ở phần thông số kỹ thuật.

Y đồng thau hoạt động như thế nào?

Nguyên lý hoạt động của Y đồng thau khá đơn giản về mặt dòng chảy: nguồn nước/khí → Y đồng thau → Nhánh A + Nhánh B.

Khi dùng để phân phối, một nguồn có thể cấp cho hai đường khác nhau, mỗi nhánh dẫn đến một thiết bị riêng, và có thể kết hợp thêm van để điều khiển độc lập từng nhánh.

Vì sao nên dùng Y Joint thay vì đấu nối thủ công bằng nhiều fitting rời?

• Giảm số lượng điểm nối trên hệ thống

• Cấu hình đường ống gọn hơn, tiết kiệm không gian

• Thuận tiện cho việc chia nhánh ngay tại một điểm

• Có thể lựa chọn nhiều kiểu kết nối phù hợp với hệ thống sẵn có

Khi dùng trong hệ thống phù hợp, thiết kế chữ Y có thể giúp tạo hướng chuyển tiếp giữa các đường ống hoặc ống mềm mà không cần ghép nhiều fitting riêng lẻ.

Tuy nhiên, hiệu quả thực tế của một Y đồng thau phụ thuộc vào hình học fitting, đường kính trong, lưu lượng, áp suất và môi chất sử dụng – không phải cứ lắp Y Joint là mặc định vận hành tối ưu.

Các loại Y đồng thau phổ biến trên thị trường

Y đồng thau trên thị trường được thiết kế theo nhiều kiểu kết nối khác nhau, phù hợp với từng mục đích sử dụng cụ thể.

1. Y đồng thau dạng ren

Có thể gặp các cấu hình như male thread, female thread, male–male–female, hoặc female–female–female. Một catalog đa lớp nước/khí cũng liệt kê cấu hình Y đồng thau M-M-F, cho thấy kiểu ren giữa các đầu có thể khác nhau tùy thiết kế sản phẩm.

2. Y đồng thau hose barb

Đầu nối có gân/barb để đưa vào ống mềm, phù hợp với hose, tubing và một số hệ thống nước hoặc khí. Các catalog sản phẩm hiện có các size hose Y joint như 1/4", 5/16", 3/8" và 1/2".

3. Y đồng thau dạng compression

Dùng cơ chế ép (compression) để tạo kết nối kín khít với tubing, thường áp dụng cho các hệ thống cần độ chính xác cao.

4. Y đồng thau chuyên dụng

Có thể được thiết kế riêng cho pneumatic, water, gas hoặc fluid transfer. Mỗi ứng dụng có yêu cầu vật liệu và tiêu chuẩn khác nhau.

Lưu ý quan trọng: không nên mặc định một Y đồng thau có thể sử dụng cho mọi môi chất chỉ vì vật liệu là brass – điều này cần được kiểm chứng qua thông số kỹ thuật cụ thể.

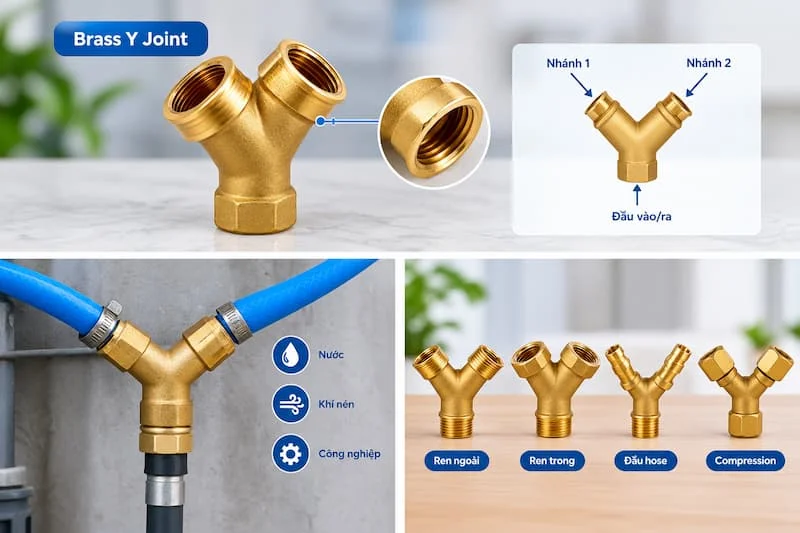

Thông số Y đồng thau cần kiểm tra trước khi mua

Đây là phần quan trọng nhất khi lựa chọn Y đồng thau, vì việc chọn sai thông số có thể dẫn đến rò rỉ, hỏng ren hoặc không lắp được vào hệ thống.

1. Kích thước – Các size có thể được thể hiện bằng inch, mm, tube OD/ID hoặc thread size. Cần xác định rõ đơn vị đo trước khi đặt hàng.

2. Kiểu ren – Ví dụ BSP, BSPT, NPT hoặc Metric thread. Không nên chỉ nhìn con số 1/2" mà bỏ qua tiêu chuẩn ren, vì đây là nguyên nhân phổ biến gây lắp sai.

3. Kiểu đầu nối – Male, female, barb hoặc compression – mỗi kiểu có cách lắp đặt và độ kín khác nhau.

4. Working Pressure – Phải kiểm tra theo đúng model, kích thước và nhà sản xuất. Một số sản phẩm Y đồng thau được công bố mức working pressure 10 bar, trong khi một catalog khác ghi 150 PSI; đây là minh họa cho việc không nên gán một mức áp suất chung cho toàn bộ Y đồng thau.

5. Working Temperature – Cần xem nhiệt độ tối thiểu, tối đa và loại môi chất sử dụng.

6. Vật liệu và tiêu chuẩn – Kiểm tra brass alloy, tiêu chuẩn sản xuất và chứng nhận nếu ứng dụng yêu cầu (ví dụ hệ thống gas).

Y đồng thau khác gì T đồng thau?

Đây là câu hỏi nhiều người thi công đường ống thường băn khoăn khi lựa chọn giữa hai loại fitting.

Không nên chọn Y hay T chỉ vì cho rằng một loại "tốt hơn" – quyết định cần dựa trên hướng đường ống, không gian lắp đặt, đường kính, lưu lượng, áp suất và khả năng bảo trì sau này.

Mục tiêu của việc so sánh này là giúp bạn chọn đúng hình học fitting phù hợp với hệ thống, thay vì chỉ chọn theo tên gọi sản phẩm.

Vì sao Brass được sử dụng để sản xuất Y Joint?

Đồng thau (brass) là vật liệu phổ biến trong ngành fitting nhờ một số đặc tính nổi bật: độ bền cơ học phù hợp với nhiều ứng dụng, dễ gia công, khả năng tạo ren tốt, cùng độ bền và độ cứng phù hợp cho nhiều loại fitting khác nhau.

Một số nhà cung cấp mô tả brass fitting là vật liệu có độ bền, khả năng gia công và khả năng chống ăn mòn phù hợp cho các ứng dụng kết nối đường ống hoặc ống mềm.

Tuy nhiên, cần lưu ý rằng brass không có nghĩa là phù hợp với mọi môi chất. Trước khi sử dụng, cần xem xét thành phần hợp kim, nhiệt độ vận hành, áp suất, môi trường hóa chất tiếp xúc và yêu cầu tiêu chuẩn của hệ thống mà fitting sẽ được lắp đặt.

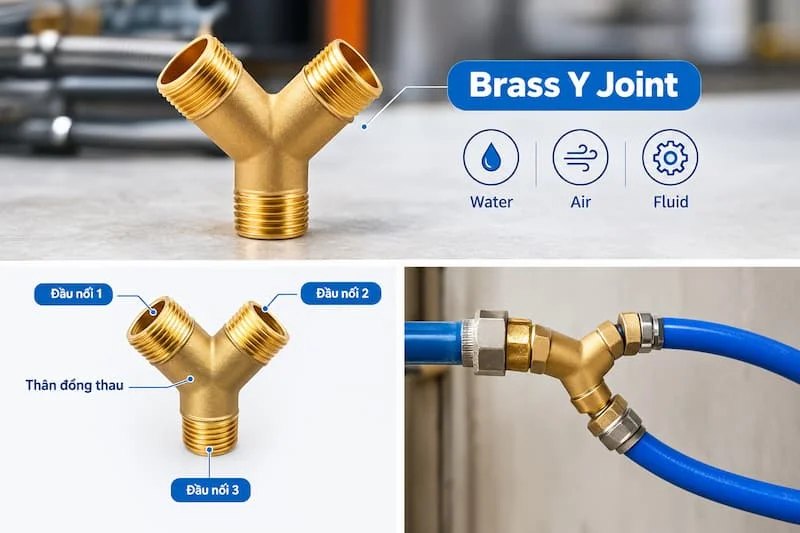

Y đồng thau được ứng dụng ở đâu?

Nhờ tính linh hoạt trong thiết kế, Y đồng thau được ứng dụng trong nhiều lĩnh vực khác nhau:

Plumbing – Chia đường nước, kết nối hose, dùng trong hệ thống cấp nước dân dụng và công nghiệp.

Pneumatic – Chia đường khí, kết nối tubing trong hệ thống khí nén.

Fluid transfer – Vận chuyển nước hoặc một số chất lỏng phù hợp với đặc tính vật liệu brass.

Thiết bị dân dụng – Ví dụ máy giặt, hệ thống tưới, hệ thống hose và các thiết bị cần chia nhánh nguồn cấp.

Một số nhà cung cấp hiện liệt kê Y đồng thau cho plumbing, pneumatic và fluid transfer; một số model khác được thiết kế riêng cho water/gas hoặc hose connection.

Điểm cần tránh: không nên viết hoặc hiểu rằng một Y đồng thau "dùng được cho gas" một cách tuyệt đối. Với gas, bắt buộc phải kiểm tra model, tiêu chuẩn và chứng nhận tương ứng trước khi sử dụng.

6 sai lầm thường gặp khi chọn Y đồng thau

Việc chọn sai Y đồng thau không chỉ gây bất tiện mà còn có thể dẫn đến rò rỉ hoặc hỏng hệ thống. Dưới đây là những sai lầm phổ biến:

1. Chỉ nhìn kích thước – 1/2" chưa đủ thông tin nếu không biết tiêu chuẩn ren hoặc kiểu đầu nối

2. Nhầm BSP với NPT – có thể dẫn đến không lắp được, rò rỉ hoặc hỏng ren

3. Không kiểm tra áp suất – không được lấy working pressure của model khác để áp dụng cho sản phẩm đang mua

4. Chọn sai kiểu đầu – male/female/barb/compression khác nhau hoàn toàn về cách kết nối

5. Không kiểm tra môi chất – nước, khí, dầu hoặc hóa chất có yêu cầu vật liệu và tiêu chuẩn khác nhau

6. Chỉ quan tâm giá – fitting rẻ nhưng sai quy cách có thể gây chi phí lớn hơn do rò rỉ hoặc phải thay thế

Tránh được những sai lầm này ngay từ đầu sẽ giúp tiết kiệm đáng kể thời gian và chi phí phát sinh trong quá trình lắp đặt và vận hành.

Cách chọn Y đồng thau đúng nhu cầu trong 6 bước

Bước 1: Xác định môi chất
Nước, khí, dầu hay môi chất khác sẽ quyết định vật liệu và tiêu chuẩn cần thiết.

Bước 2: Đo kích thước đường ống
Xác định OD/ID, đơn vị inch hay mm, và tube size cụ thể.

Bước 3: Xác định tiêu chuẩn ren
Ví dụ BSP/BSPT, NPT hoặc Metric – đây là bước dễ bị bỏ qua nhất nhưng lại gây lỗi nhiều nhất.

Bước 4: Xác định kiểu đầu kết nối
Male, female, barb hay compression, tùy theo hệ thống hiện có.

Bước 5: Kiểm tra áp suất và nhiệt độ
Không chỉ nhìn kích thước mà cần đối chiếu với điều kiện vận hành thực tế của hệ thống.

Bước 6: Kiểm tra vật liệu và tiêu chuẩn
Nếu dùng cho hệ thống chuyên dụng, cần xem tài liệu kỹ thuật hoặc datasheet của nhà sản xuất trước khi đặt hàng.

Checklist trước khi mua Y đồng thau

Trước khi liên hệ đặt hàng, bạn nên chuẩn bị sẵn danh sách thông tin sau:

• Y đồng thau dùng cho môi chất gì?

• Kích thước bao nhiêu?

• Tube OD hay ID?

• Ren BSP/BSPT, NPT hay Metric?

• Ba đầu là male hay female?

• Có cần hose barb không?

• Working pressure bao nhiêu?

• Working temperature bao nhiêu?

• Vật liệu brass loại nào?

• Có tiêu chuẩn/chứng nhận cần thiết không?

• Có cần gioăng/O-ring/sealant không?

• Không gian lắp đặt có phù hợp không?

• Nhà cung cấp có datasheet không?

Câu hỏi thường gặp về Brass Y Joint

Brass Y Joint là gì?

Brass Y Joint là đầu nối hình chữ Y bằng đồng thau, thường có ba đầu kết nối và được dùng để chia hoặc kết hợp dòng trong hệ thống đường ống, hose hoặc tubing.

Y đồng thau dùng để làm gì?

Chủ yếu dùng để chia một đường thành hai nhánh hoặc kết hợp các nhánh, tùy theo cấu hình dòng chảy và thiết kế hệ thống.

Y đồng thau có những kích thước nào?

Có nhiều kích thước khác nhau. Tùy dòng sản phẩm, catalog có thể thể hiện size theo inch hoặc mm; một số hose Y joint phổ biến có các size như 1/4", 5/16", 3/8" và 1/2".

Y đồng thau có dùng cho khí nén được không?

Một số model được thiết kế cho pneumatic, nhưng phải kiểm tra thông số kỹ thuật, kiểu kết nối, áp suất và khả năng tương thích với hệ thống trước khi sử dụng.

Y đồng thau khác T Joint như thế nào?

Y Joint có nhánh tạo thành hình chữ Y, trong khi T Joint có nhánh vuông góc dạng chữ T. Lựa chọn phụ thuộc vào hướng đường ống, không gian lắp đặt và yêu cầu dòng chảy.

Kết luận

Y đồng thau là fitting hình chữ Y dùng để chia hoặc kết hợp dòng chất lỏng/khí trong hệ thống đường ống. Sản phẩm có nhiều kiểu kết nối và kích thước khác nhau, nên không thể chọn chỉ dựa vào đường kính.

Trước khi đặt hàng, cần kiểm tra đầy đủ thread standard, connection type, pressure, temperature và medium mà hệ thống sử dụng. Datasheet và thông số của từng model cụ thể luôn quan trọng hơn thông tin chung chung về sản phẩm.

Bạn đang cần tìm Y đồng thau cho hệ thống nước, khí nén hoặc đường ống công nghiệp? Hãy xác định trước size, kiểu ren, môi chất và áp suất làm việc. Khi có đầy đủ các thông tin này, việc chọn đúng model và yêu cầu báo giá sẽ nhanh và chính xác hơn.
