Gate Check Valve Là Gì?

Gate check valve là gì? Trong thiết kế các hệ thống công nghiệp phức tạp như trạm bơm nước, đường ống dầu khí hay các nhà máy nhiệt điện, các kỹ sư thường đối mặt với bài toán tối ưu không gian và chi phí. Theo phương pháp truyền thống, mỗi nhánh đường ống thường yêu cầu lắp đặt nối tiếp một van cổng (gate valve) để đóng mở và một van một chiều (check valve) để ngăn dòng chảy ngược. Sự kết hợp này không chỉ làm tăng đáng kể chi phí vật tư, mà còn chiếm diện tích lắp đặt đáng kể và gia tăng số lượng mối nối – đồng nghĩa với việc gia tăng nguy cơ rò rỉ tại các điểm nối mặt bích.

Sự ra đời của van cổng một chiều đã thay đổi hoàn toàn cách tiếp cận này bằng cách tích hợp đồng thời hai chức năng vào trong một thân van duy nhất. Việc hiểu rõ cấu tạo và nguyên lý hoạt động của thiết bị này không chỉ giúp bạn tối ưu hóa vận hành mà còn là chìa khóa để giảm thiểu rủi ro sự cố trong các hệ thống đòi hỏi độ khắt khe cao.

Vì Sao Van Cổng Một Chiều Được Sử Dụng Trong Các Hệ Thống Công Nghiệp?

Tại các nhà máy nhiệt điện hay hệ thống hơi nóng, sự an toàn và hiệu suất là ưu tiên hàng đầu. Việc lắp đặt quá nhiều van không chỉ gây áp lực lên kết cấu đường ống mà còn tạo ra trở lực dòng chảy không cần thiết. Van cổng một chiều ra đời như một giải pháp thay thế thông minh, giúp giải quyết đồng thời bài toán kiểm soát lưu lượng và bảo vệ hệ thống khỏi hiện tượng hồi lưu.

Bằng cách tích hợp cơ chế đóng mở thủ công của van cổng cùng tính năng tự động chặn ngược của van một chiều, thiết bị này giúp đơn giản hóa sơ đồ đường ống, giảm không gian chiếm dụng và cắt giảm chi phí bảo trì định kỳ. Đây là sự lựa chọn ưu việt cho những môi trường công nghiệp cần sự tinh gọn, bền bỉ và độ tin cậy tuyệt đối.

Gate Check Valve Là Gì?

Gate check valve là loại van kết hợp giữa gate valve (van cổng) và check valve (van một chiều), cho phép đóng mở dòng chảy đồng thời tự động ngăn dòng chảy ngược trong hệ thống.

Thiết bị này được thiết kế dựa trên nhu cầu thực tế của các hệ thống đường ống công nghiệp, nơi yêu cầu sự linh hoạt trong việc cô lập hệ thống để bảo trì, nhưng vẫn cần đảm bảo tính năng bảo vệ máy bơm khỏi dòng chảy ngược. Sự kết hợp này không làm mất đi tính năng của bất kỳ bộ phận nào, mà ngược lại, tận dụng cấu trúc cơ khí để tạo ra một giải pháp kép hiệu quả, giúp giảm thiểu hư hỏng thiết bị và nâng cao tuổi thọ toàn hệ thống.

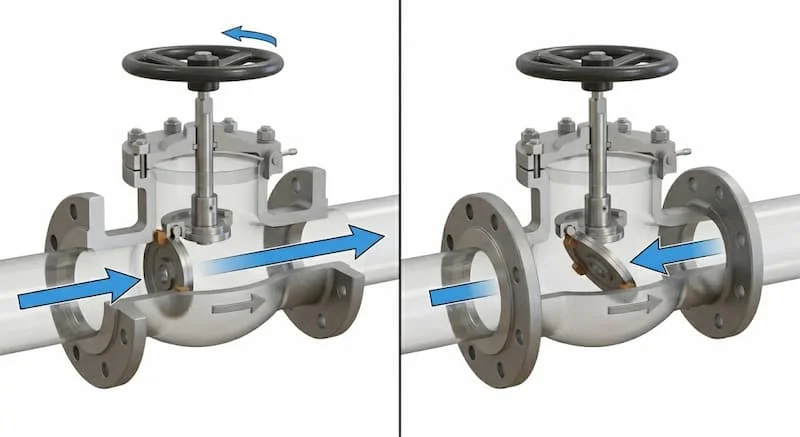

Nguyên Lý Hoạt Động Của Van Cổng Một Chiều

Khác với các dòng van đơn chức năng, van cổng một chiều vận hành thông minh dựa trên sự tương tác giữa áp lực dòng chảy và tác động cơ học:

• Khi dòng chảy xuôi: Áp lực lưu chất tác động đẩy đĩa van lên, cho phép dòng chảy đi qua bình thường.

• Khi dòng chảy ngược: Ngay khi áp suất phía sau cao hơn phía trước hoặc dòng chảy dừng đột ngột, đĩa van sẽ tự động đóng lại nhờ trọng lực hoặc cơ chế đàn hồi, ngăn chặn hoàn toàn hiện tượng hồi lưu.

• Vận hành thủ công: Khi cần bảo trì hoặc cô lập hệ thống, tay quay sẽ trực tiếp điều khiển trục và đĩa van đóng chặt, thực hiện chức năng của một van cổng truyền thống.

Nhờ thiết kế tích hợp, van có thể tự động hóa chức năng bảo vệ trong khi vẫn cung cấp khả năng can thiệp thủ công khi cần thiết.

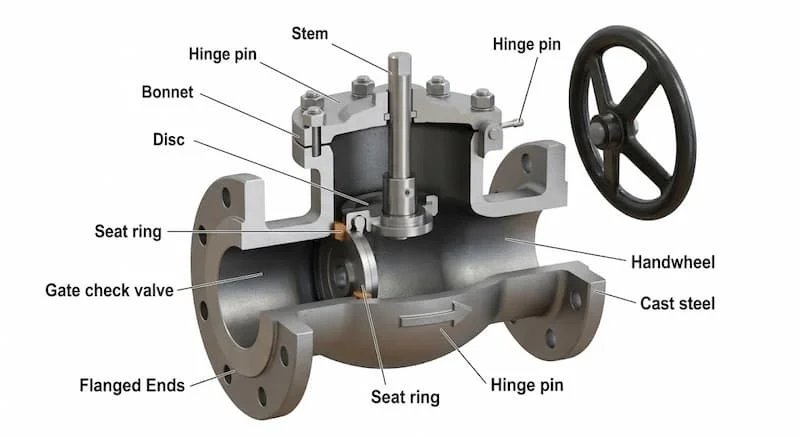

Cấu Tạo Van Cổng Một Chiều Gồm Những Bộ Phận Nào?

Để đảm bảo hiệu suất chịu áp cao, cấu tạo của van cổng một chiều được thiết kế vô cùng chắc chắn:

• Thân van (Body): Thường được đúc từ thép đúc, gang hoặc inox để chịu đựng áp suất làm việc khắc nghiệt của hơi nóng và dầu khí.

• Đĩa van (Disc): Đây là thành phần cốt lõi, vừa đóng vai trò chặn dòng ngược tự động, vừa thực hiện đóng mở theo lệnh điều khiển từ tay quay.

• Trục van (Stem): Kết nối tay quay với đĩa van, chịu trách nhiệm chuyển đổi lực vặn cơ học thành chuyển động tịnh tiến cho đĩa van.

• Nắp van (Bonnet): Bảo vệ các cơ cấu bên trong, cho phép tháo lắp để kiểm tra hoặc thay thế gioăng khi cần.

• Tay quay (Handwheel): Bộ phận điều khiển thủ công, cho phép vận hành đóng/mở hoàn toàn hệ thống.

• Gioăng làm kín (Seat Ring): Đảm bảo độ kín khít tuyệt đối, ngăn chặn rò rỉ ngay cả ở áp suất cực cao.

Các Loại Van Cổng Một Chiều Phổ Biến

• Van Cổng Một Chiều Lá Lật: Sử dụng đĩa dạng lá lật, ưu điểm là trở lực dòng chảy cực thấp, thường được ứng dụng phổ biến trong các trạm bơm nước lớn.

• Van Cổng Một Chiều Đĩa Nghiêng: Thiết kế đĩa nghiêng giúp đóng mở nhanh hơn, giảm va đập, phù hợp cho các đường ống có áp suất biến thiên liên tục.

• Van Cổng Một Chiều Piston: Đĩa van dạng piston, cực kỳ hiệu quả trong việc chống va đập thủy lực và chịu nhiệt tốt, thường dùng trong các đường ống hơi nóng.

Thông Số Kỹ Thuật Quan Trọng Cần Biết

• Kích thước: Đa dạng từ DN50 đến DN300, tùy theo lưu lượng đường ống.

• Áp suất: Đáp ứng các cấp PN10, PN16, PN25, PN40, phù hợp cho cả hệ thống dân dụng và công nghiệp nặng.

• Tiêu chuẩn: Thiết kế tương thích với các mặt bích theo tiêu chuẩn quốc tế như DIN, ANSI, JIS, BS.

• Nhiệt độ: Khả năng vận hành ổn định từ môi trường nước sạch đến hơi nóng, dầu và hóa chất có tính ăn mòn.

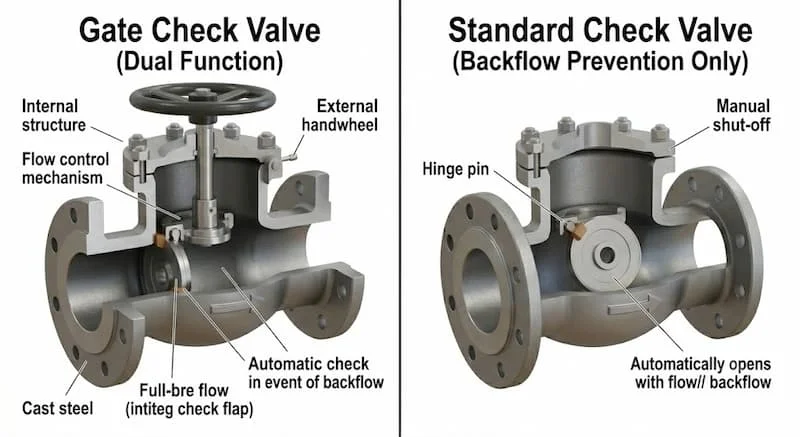

So Sánh Van Cổng Một Chiều Và Check Valve Truyền Thống

Việc đầu tư ban đầu cho van cổng một chiều có thể cao hơn, nhưng về lâu dài, nó giúp cắt giảm chi phí lắp đặt thêm van cổng và giảm thời gian dừng hệ thống để bảo trì.

Tại Sao Van Cổng Một Chiều Được Ưa Chuộng?

• Tiết kiệm không gian: Tích hợp 2 trong 1 giúp thu gọn thiết kế đường ống.

• Giảm điểm rò rỉ: Ít mối nối hơn đồng nghĩa với việc ít rủi ro rò rỉ lưu chất hơn.

• Tăng độ an toàn: Khả năng chặn ngược tự động bảo vệ tuyệt đối cho máy bơm và thiết bị đo.

• Tăng tuổi thọ hệ thống: Giảm thiểu rung động và áp lực lên đường ống.

Ứng Dụng Thực Tế

Van cổng một chiều đóng vai trò không thể thay thế trong các lĩnh vực:

• Nhà máy nhiệt điện: Điều tiết hơi nóng áp lực cao.

• Trạm bơm cấp nước: Ngăn chặn tình trạng tụt áp khi máy bơm dừng đột ngột.

• Ngành dầu khí: Đảm bảo dòng chảy ổn định trên các đường ống áp lực cực cao.

• Hệ thống PCCC: Bảo vệ máy bơm chữa cháy luôn trong trạng thái sẵn sàng.

Checklist Chọn Van Cổng Một Chiều Phù Hợp

Trước khi quyết định mua hàng, kỹ sư cần xác định:

• [ ] Loại lưu chất: Nước, dầu, hay hơi nóng?

• [ ] Áp suất & Nhiệt độ: Phù hợp với thông số vận hành của hệ thống.

• Kích thước (DN): Chọn đúng kích cỡ đường ống.

• [ ] Vật liệu: Inox cho môi trường ăn mòn, Thép cho áp lực cao.

• [ ] Tiêu chuẩn kết nối: Mặt bích khớp với hệ thống hiện hữu.

• [ ] Thương hiệu: Ưu tiên sản phẩm có chứng chỉ chất lượng quốc tế.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

Khi lắp đặt, điều quan trọng nhất là phải tuân thủ hướng dòng chảy ghi trên thân van. Trong quá trình vận hành, tuyệt đối không đóng mở quá đột ngột để tránh hiện tượng sốc áp. Công tác bảo trì cần kiểm tra định kỳ bề mặt seat ring và bôi trơn trục van mỗi 6-12 tháng để duy trì sự mượt mà khi thao tác tay quay.

Câu Hỏi Thường Gặp Về Van Cổng Một Chiều

Gate check valve là gì?

Là thiết bị tích hợp chức năng của van cổng và van một chiều trong cùng một thân van duy nhất.

Van cổng một chiều có thay thế hoàn toàn check valve không?

Trong các hệ thống cần chức năng cách ly thủ công, đây là lựa chọn thay thế hoàn hảo.

Dùng được cho môi chất nào?

Phù hợp với nước, hơi nóng, dầu, khí nén và nhiều loại hóa chất công nghiệp.

Có chống búa nước không?

Các dòng van chuyên dụng như van cổng một chiều có khả năng giảm thiểu búa nước rất tốt.

Bao lâu nên bảo trì?

Thông thường là 6–12 tháng tùy vào độ sạch và áp lực của lưu chất.

Kết Luận

Van cổng một chiều là giải pháp tối ưu cho các hệ thống đòi hỏi vừa kiểm soát lưu lượng vừa chống hồi lưu. Với thiết kế tích hợp hai chức năng trong một, loại van này giúp tối ưu không gian, giảm thiểu rủi ro rò rỉ và tăng cường độ an toàn cho toàn bộ hệ thống công nghiệp.

Hãy theo dõi honto.vn để nhận thêm thông tin về gate check valve!
