Khớp nối mềm inox là gì?

Khớp nối mềm inox là gì? Trong các hệ thống đường ống công nghiệp, việc chịu đựng các tác động vật lý liên tục như rung động từ máy bơm, sự giãn nở nhiệt hay các thay đổi áp suất đột ngột là bài toán không thể tránh khỏi. Nếu lắp đặt các đoạn ống cứng hoàn toàn, theo thời gian, những ứng suất này sẽ gây ra vết nứt, rò rỉ hoặc thậm chí phá hủy nghiêm trọng các thiết bị đắt tiền như máy bơm, van và đồng hồ đo. Khớp nối mềm lnox chính là "cứu cánh" kỹ thuật, đóng vai trò như một khớp nối linh hoạt giúp hấp thụ rung động, bù trừ sự lệch trục và bảo vệ toàn bộ cấu trúc hệ thống. Đây là thiết bị không thể thiếu trong các công trình hiện đại yêu cầu độ bền và an toàn vận hành cao.

Vì Sao Hệ Thống Đường Ống Cần Khớp Nối Mềm lnox?

Một hệ thống đường ống lý tưởng là hệ thống biết cách "thích nghi" với những biến đổi môi trường. Trong thực tế, sự thay đổi nhiệt độ gây ra hiện tượng co giãn vật liệu, trong khi các thiết bị xoay như máy bơm hay máy nén tạo ra rung động không ngừng. Nếu không có các khớp nối linh hoạt, những năng lượng này sẽ tập trung vào các mối hàn hoặc điểm kết nối cố định, lâu dần gây ra tình trạng mỏi kim loại, dẫn đến nứt vỡ hoặc rò rỉ lưu chất.

Việc sử dụng khớp nối mềm lnox giúp hệ thống hấp thụ những rung động này một cách hiệu quả, đồng thời bù đắp những sai lệch nhỏ trong lắp đặt đường ống. Thay vì đặt áp lực trực tiếp lên các điểm cố định, khớp nối này hoạt động như một bộ phận đàn hồi, đảm bảo sự liên tục và toàn vẹn của dòng chảy. Chính vì vai trò sống còn này, việc hiểu rõ và lựa chọn đúng thiết bị là ưu tiên hàng đầu của mọi kỹ sư vận hành nhà máy.

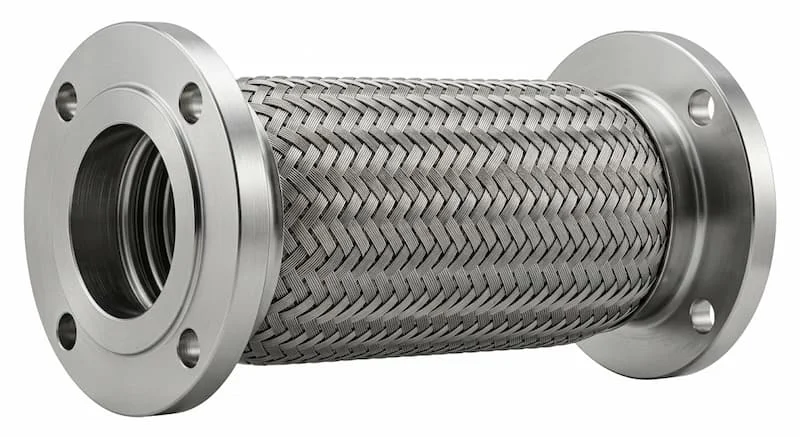

Khớp Nối Mềm Inox Là Gì?

Khớp nối mềm inox (hay còn gọi là khớp nối chống rung inox) là thiết bị kết nối được chế tạo từ inox (thép không gỉ) có cấu trúc dạng sóng (bellows). Thiết bị này được thiết kế với độ linh hoạt cao, cho phép đường ống có thể co giãn, rung lắc hoặc chuyển động nhẹ mà không gây ảnh hưởng đến sự kín khít của toàn bộ hệ thống.

Chức năng chính:

• Giảm rung động: Hấp thụ và triệt tiêu các xung lực rung lắc từ máy bơm hoặc thiết bị máy móc.

• Bù giãn nở nhiệt: Tự động điều chỉnh kích thước để thích ứng khi đường ống co giãn do thay đổi nhiệt độ.

• Giảm tiếng ồn: Hạn chế sự truyền âm thanh rung động qua đường ống.

• Bảo vệ thiết bị: Ngăn chặn ứng suất tác động ngược lại vào máy bơm, van và các phụ kiện nhạy cảm.

Với các đặc tính như chống ăn mòn cực tốt, chịu được áp lực và nhiệt độ cao, đây là giải pháp vượt trội hơn hẳn so với các loại khớp nối cao su trong những môi trường khắc nghiệt.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Khớp Nối Mềm lnox

Cấu tạo của một khớp nối mềm lnox chất lượng bao gồm ba bộ phận cốt lõi: Ống mềm inox (dạng sóng), lớp lưới inox bảo vệ và đầu kết nối (ren, mặt bích hoặc hàn).

• Ống mềm inox (Bellows): Đây là thành phần quyết định khả năng biến dạng và độ linh hoạt. Các đường gân dạng sóng cho phép ống kéo dãn hoặc nén lại.

• Lớp lưới inox bảo vệ: Đóng vai trò như một bộ khung chịu lực, giúp ống mềm không bị nổ hoặc biến dạng quá mức dưới áp suất làm việc cao.

• Đầu kết nối: Đảm bảo sự chắc chắn và kín khít khi lắp đặt vào đường ống cố định.

Nguyên lý hoạt động dựa trên khả năng đàn hồi cơ học. Khi đường ống bị lệch hoặc máy bơm gây rung, lớp ống sóng sẽ hấp thụ dao động này thông qua sự biến dạng nhẹ, trong khi lớp lưới inox bên ngoài giữ cho cấu trúc không bị nứt vỡ dưới áp suất nội bộ, từ đó bảo vệ toàn vẹn sự ổn định của hệ thống.

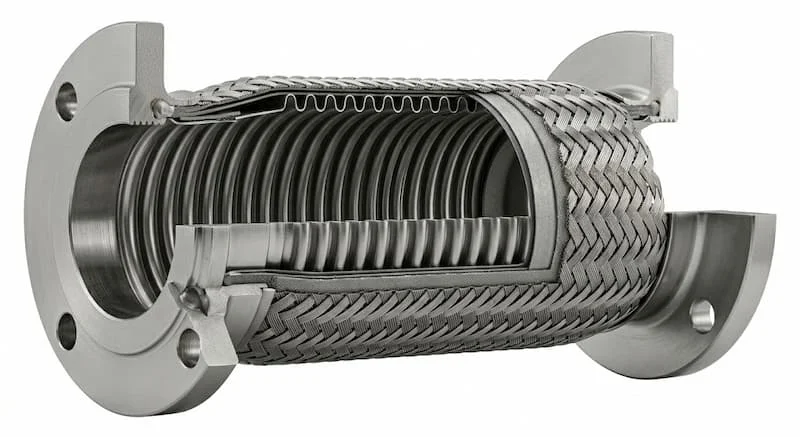

Phân Tích Chuyên Sâu: Các Loại Khớp Nối Mềm lnox Phổ Biến

Để phù hợp với từng môi trường lắp đặt, có nhiều dạng thiết kế khác nhau:

• Khớp nối mềm lnox nối ren: Thường dùng cho đường ống có kích thước nhỏ (DN15 - DN50) trong dân dụng. Ưu điểm là lắp đặt nhanh chóng, chi phí thấp, dễ bảo trì.

• Khớp nối mềm lnox mặt bích: Phổ biến trong nhà máy công nghiệp, hệ thống HVAC với kích thước lớn (DN50 - DN200 trở lên). Kết nối mặt bích đảm bảo độ kín khít tuyệt đối và chịu được áp lực cực cao.

• Khớp nối mềm lnox hàn: Giải pháp cho các hệ thống yêu cầu độ bền vĩnh viễn, giảm thiểu nguy cơ rò rỉ tại điểm kết nối.

• Số lớp lưới: Tùy thuộc vào áp lực hệ thống mà bạn có thể chọn khớp nối một lớp, hai lớp hoặc ba lớp lưới để tăng cường khả năng chịu nén và chống mài mòn.

Thông số kỹ thuật cần lưu ý:

• Vật liệu: Inox 304 (thông dụng) hoặc Inox 316 (chống ăn mòn hóa học tốt).

• Áp suất: PN10, PN16, PN25 đến PN40 tùy thiết kế.

• Nhiệt độ: Có khả năng làm việc từ -20°C đến 400°C, vượt xa các dòng khớp nối cao su thông thường.

So Sánh Khớp Nối Mềm lnox Và Khớp Nối Mềm Cao Su

Khi nào nên chọn inox? Hãy ưu tiên inox cho hệ thống hơi nóng, hóa chất, dầu khí hoặc nơi có áp suất và nhiệt độ cao. Khi nào nên chọn cao su? Sử dụng cao su cho các hệ thống nước lạnh dân dụng, nơi cần khả năng triệt tiêu rung động lớn nhưng môi trường làm việc không quá khắc nghiệt.

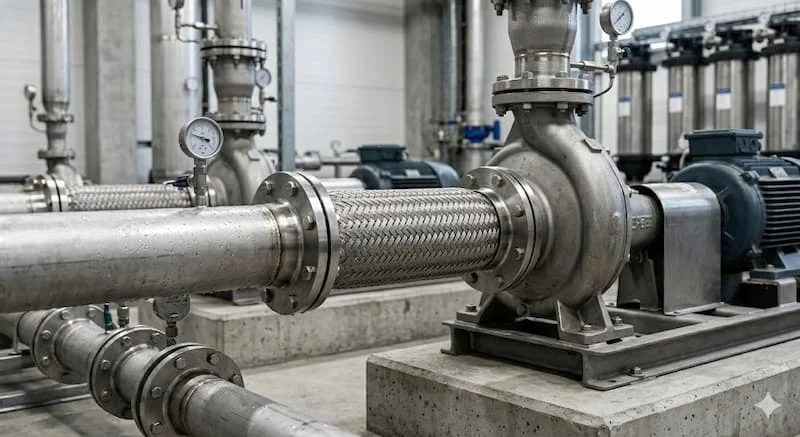

Ứng Dụng Thực Tế và Sai Lầm Thường Gặp

Khớp nối mềm inox là thiết bị thiết yếu trong:

• Hệ thống PCCC: Bảo vệ đường ống khỏi các xung lực đột ngột.

• Nhà máy thực phẩm/Hóa chất: Nhờ vật liệu inox không gỉ, đảm bảo vệ sinh.

• Hệ thống hơi nóng/Khí nén: Chịu nhiệt độ cực cao mà không biến dạng.

Sai lầm cần tránh:

1. Chọn sai áp suất: Sử dụng khớp nối PN10 cho hệ thống PN25 dẫn đến nổ vỡ.

2. Lắp đặt bị xoắn: Khớp nối inox cực kỳ nhạy cảm với lực xoắn khi lắp đặt, điều này làm giảm tuổi thọ đáng kể.

3. Không tính toán độ giãn nở: Chọn khớp nối quá ngắn dẫn đến việc khớp bị kéo căng quá mức, mất khả năng bù giãn nở.

Hướng Dẫn & Checklist

Các bước lựa chọn khớp nối:

1. Xác định lưu chất (nước, hóa chất, hơi).

2. Kiểm tra áp suất vận hành tối đa của máy bơm.

3. Đo đường kính danh nghĩa (DN) và kiểu kết nối (ren hay bích).

4. Chọn loại inox 304 hoặc 316 dựa trên độ ăn mòn của môi trường.

5. Kiểm tra chiều dài lắp đặt thực tế.

Checklist lắp đặt:

• [ ] Kiểm tra kích thước và tiêu chuẩn mặt bích.

• [ ] Đảm bảo khớp nối không bị vặn xoắn trong quá trình lắp.

• [ ] Kiểm tra áp suất và nhiệt độ hệ thống khớp với thông số kỹ thuật.

• [ ] Kiểm tra độ kín sau khi vận hành thử.

FAQ (Câu Hỏi Thường Gặp)

Khớp nối mềm inox chịu được nhiệt độ bao nhiêu?

Có thể chịu tới 400°C, tùy thuộc vào cấu tạo và vật liệu hàn.

Inox 304 và 316 khác nhau thế nào?

Inox 316 chứa Molypden, tăng khả năng chống ăn mòn hóa chất và nước muối tốt hơn 304.

Có thay thế được khớp nối cao su không?

Hoàn toàn được, nếu bạn cần giải pháp chịu nhiệt và áp suất cao hơn.

Bao lâu nên kiểm tra?

Nên kiểm tra định kỳ 6 tháng một lần để đảm bảo lớp lưới không bị rỉ sét hoặc hỏng hóc.

Kết Luận

Khớp nối mềm lnox không chỉ là một phụ kiện, mà là giải pháp bảo vệ toàn diện cho hệ thống đường ống của bạn trước những tác động của rung động và nhiệt độ. Lựa chọn đúng thiết bị giúp hệ thống vận hành bền bỉ, tiết kiệm chi phí bảo trì và đảm bảo an toàn sản xuất dài hạn.
