Cấu tạo van nước một chiều như thế nào?

Cấu tạo van nước một chiều như thế nào? Trong vận hành hệ thống cấp thoát nước, hiện tượng máy bơm bị tụt áp khi ngừng hoạt động, nước chảy ngược về bồn chứa hay các sự cố rung lắc đường ống là những vấn đề kinh điển mà kỹ thuật viên thường xuyên đối mặt. Nhiều người cho rằng đây là lỗi máy bơm, nhưng thực tế, nguyên nhân phần lớn xuất phát từ việc thiết bị điều hướng không hoạt động hiệu quả hoặc lựa chọn sai chủng loại van. Muốn hiểu cách van vận hành ổn định và lựa chọn đúng sản phẩm, trước tiên bạn cần nắm rõ cấu tạo van nước 1 chiều. Đây chính là "trái tim" đảm bảo an toàn cho toàn bộ hệ thống lưu chất.

Vì Sao Cần Hiểu Cấu Tạo Van Nước 1 Chiều?

Trong các hệ thống cấp nước dân dụng hay công nghiệp, van một chiều đóng vai trò như một "chốt chặn" an toàn. Nếu bạn từng gặp tình trạng máy bơm chạy nhưng không lên nước, hoặc hệ thống thường xuyên phát ra tiếng kêu "rầm rầm" (búa nước) khi đóng van, thì đó chính là dấu hiệu cho thấy cấu tạo của van không đáp ứng được yêu cầu của hệ thống.

Việc nắm vững cấu tạo không chỉ giúp bạn chẩn đoán nhanh lỗi khi xảy ra sự cố mà còn là cơ sở để đưa ra quyết định mua hàng thông minh. Một chiếc van có kết cấu gioăng kín, thân dày và đĩa van linh hoạt sẽ giúp kéo dài tuổi thọ máy bơm, tiết kiệm chi phí bảo trì và tránh những hỏng hóc tốn kém cho toàn bộ đường ống.

Van Nước Một Chiều Là Gì?

Van nước một chiều là thiết bị cơ khí cho phép lưu chất chỉ đi theo một hướng và tự động ngăn dòng chảy ngược khi áp suất thay đổi.

Chức năng chính của nó là đảm bảo tính một chiều của dòng chảy, ngăn ngừa hiện tượng mất áp suất trên đường ống khi nguồn cấp (như máy bơm) ngừng hoạt động. Trong các hệ thống công nghiệp phức tạp, vai trò của nó còn quan trọng hơn: bảo vệ các thiết bị nhạy cảm như máy bơm, đồng hồ đo nước và hệ thống lọc khỏi bị hư hại do dòng chảy ngược hoặc hiện tượng va đập thủy lực (búa nước).

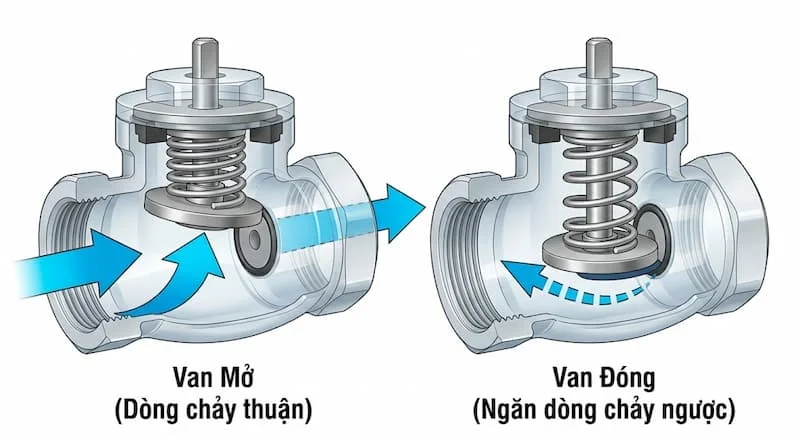

Nguyên Lý Hoạt Động Của Van Nước Một Chiều

Điểm đặc biệt nhất của loại van này là tính tự động. Tại sao van không cần tay gạt hay bộ điều khiển? Câu trả lời nằm ở nguyên lý áp lực dòng chảy.

• Quá trình mở: Khi áp suất dòng chảy từ máy bơm (hoặc nguồn cấp) đủ lớn, nó sẽ tác động vào đĩa van hoặc cánh van, ép bộ phận này dịch chuyển khỏi vị trí chặn, tạo ra không gian cho nước đi qua.

• Quá trình đóng: Khi dòng chảy dừng lại hoặc áp suất phía sau cao hơn phía trước, trọng lực hoặc lực đàn hồi của lò xo sẽ ngay lập tức kéo đĩa van về vị trí cũ, chặn đứng dòng chảy ngược.

Toàn bộ quá trình này dựa hoàn toàn vào năng lượng của lưu chất, giúp hệ thống vận hành trơn tru mà không tiêu tốn điện năng hay cần sự can thiệp của con người.

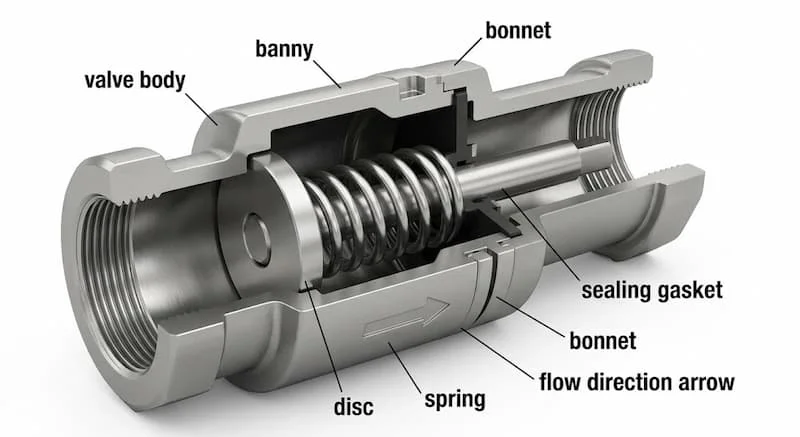

Cấu Tạo Van Nước Một Chiều Gồm Những Bộ Phận Nào?

Để đảm bảo hiệu suất, cấu tạo van nước 1 chiều thường bao gồm các thành phần chính sau:

1. Thân van (Valve Body)

Đây là "bộ khung" chịu lực chính của toàn bộ thiết bị. Thân van thường được đúc nguyên khối từ Đồng, Gang, Inox hoặc Nhựa PVC. Ngoài việc chịu áp lực từ đường ống, thân van còn có nhiệm vụ kết nối với hệ thống thông qua các kiểu kết nối ren, mặt bích hoặc kẹp (wafer).

2. Đĩa van / Cánh van

Bộ phận đóng mở trực tiếp tiếp xúc với dòng chảy. Đây là bộ phận "nhạy cảm" nhất; hình dạng và vật liệu của đĩa van ảnh hưởng trực tiếp tới tốc độ phản hồi và khả năng chống rò rỉ của van.

3. Trục van

Đóng vai trò là điểm tựa hoặc liên kết đĩa van. Trục van giúp đĩa van chuyển động ổn định theo đúng quỹ đạo, tránh hiện tượng lệch tâm gây kẹt van.

4. Lò xo (ở một số dòng van)

Linh kiện này đặc biệt quan trọng trong các dòng van một chiều lò xo. Lò xo giúp tăng tốc độ đóng van, đảm bảo đĩa van đóng ngay lập tức khi dòng chảy ngừng, từ đó giảm thiểu tối đa hiện tượng va đập thủy lực.

5. Gioăng làm kín

Được chế tạo từ cao su (EPDM, NBR) hoặc Teflon (PTFE), gioăng đảm bảo độ kín tuyệt đối giữa đĩa van và thân van, ngăn chặn hiện tượng rò rỉ lưu chất dù là nhỏ nhất.

6. Nắp van

Là bộ phận bảo vệ cơ cấu bên trong, đồng thời cho phép tháo lắp dễ dàng để vệ sinh, bảo trì định kỳ mà không cần phải tháo cả cụm van ra khỏi đường ống.

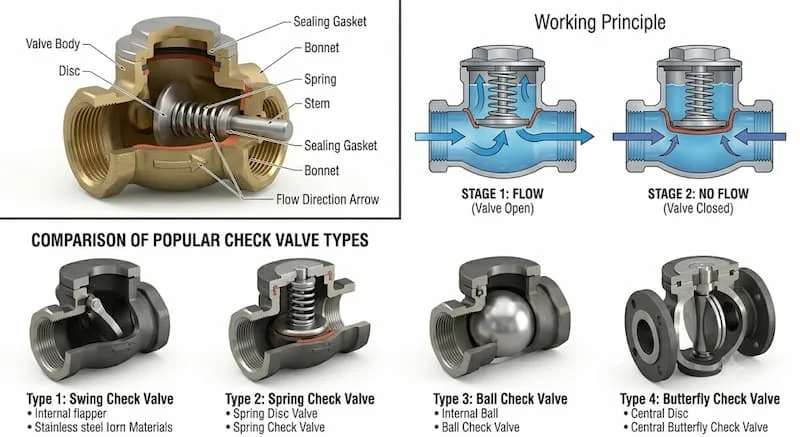

Cấu Tạo Các Loại Van Một Chiều Phổ Biến Hiện Nay

• Van một chiều lá lật: Đĩa van được treo trên một bản lề, đóng mở theo kiểu "lật" như cánh cửa. Ưu điểm là độ cản dòng thấp, rất phù hợp cho dòng chảy lưu lượng lớn.

• Van một chiều lò xo: Sử dụng lò xo nén để giữ đĩa van. Điểm cộng lớn nhất là đóng rất nhanh, chống búa nước cực tốt trong hệ thống bơm.

• Van một chiều cánh bướm: Có hai cánh van đối xứng, thiết kế rất nhỏ gọn, thường dùng trong các hệ thống công nghiệp có không gian lắp đặt hạn chế.

• Van một chiều bi: Sử dụng viên bi làm bộ phận đóng kín. Loại này thường được ưu tiên dùng cho hệ thống nước thải hoặc lưu chất có độ nhớt, cặn bẩn.

• Van một chiều chân (rọ hút): Kết hợp lưới lọc ở đầu vào, giúp ngăn rác lọt vào máy bơm, thường lắp ở đáy bể chứa.

Tại Sao Cấu Tạo Van Lại Ảnh Hưởng Trực Tiếp Đến Hiệu Suất?

Cấu tạo không chỉ là hình dáng, mà là sự tối ưu kỹ thuật:

• Khả năng chống chảy ngược: Một thiết kế đĩa van chuẩn xác cùng gioăng chất lượng cao sẽ ngăn chặn hiện tượng "tụt áp" hoàn hảo.

• Tổn thất áp suất: Van có thiết kế dòng chảy thẳng (như van lá lật) sẽ cho lưu lượng đi qua lớn hơn, giảm tiêu hao năng lượng cho máy bơm.

• Chống búa nước: Việc chọn cấu tạo van có lò xo phản hồi nhanh giúp bảo vệ đường ống khỏi các xung lực đột ngột gây nứt vỡ.

So Sánh Cấu Tạo Van Một Chiều Đồng, Gang Và Inox

Ứng Dụng Thực Tế

Van một chiều có mặt ở khắp mọi nơi:

• Hệ thống cấp nước: Bảo vệ máy bơm nhà ở và chung cư.

• Hệ thống PCCC: Duy trì áp lực đường ống luôn sẵn sàng cho tình huống khẩn cấp.

• Nhà máy sản xuất: Xử lý nước thải và điều tiết lưu chất trong các dây chuyền thực phẩm.

• Hệ thống HVAC: Đảm bảo dòng chảy ổn định cho các tòa nhà điều hòa trung tâm.

Những Sai Lầm Thường Gặp Khi Chọn Van Một Chiều

1. Chọn sai vật liệu: Dùng van đồng cho môi trường hóa chất sẽ gây ăn mòn nhanh chóng.

2. Bỏ qua áp suất làm việc: Lắp van chịu áp thấp vào hệ thống cao áp dẫn đến nứt vỡ thân van.

3. Lắp ngược: Sai lầm sơ đẳng này khiến dòng chảy bị chặn hoàn toàn.

4. Không tính đến búa nước: Hệ thống máy bơm công suất lớn bắt buộc phải dùng van có lò xo giảm chấn.

Hướng Dẫn Chọn Van Một Chiều Phù Hợp

Để chọn đúng, bạn cần tuân thủ checklist sau:

• Môi chất: Nước sạch, nước thải hay hóa chất?

• Áp suất và nhiệt độ: Kiểm tra thông số vận hành thực tế.

• Vật liệu: Chọn Inox cho môi trường khắc nghiệt, Gang hoặc Đồng cho hệ thống cấp nước thông thường.

• Kiểu kết nối: Ren cho đường ống nhỏ, mặt bích cho đường ống lớn.

• Thương hiệu: Ưu tiên các nhà sản xuất có chứng chỉ chất lượng rõ ràng.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

• Lắp đặt: Luôn chú ý chiều mũi tên đúc trên thân van – đó là chiều dòng chảy cho phép.

• Vận hành: Lắng nghe tiếng ồn, nếu có tiếng "cạch" lớn hoặc rung lắc mạnh, hãy kiểm tra lại gioăng và lò xo.

• Bảo trì: Vệ sinh định kỳ 6-12 tháng/lần để tránh cặn bẩn làm kẹt đĩa van.

Câu Hỏi Thường Gặp Về Cấu Tạo Van Nước Một Chiều

Cấu tạo van nước một chiều có bao nhiêu bộ phận chính?

Thông thường gồm thân van, đĩa van, trục van, gioăng làm kín và lò xo (nếu có).

Bộ phận nào quan trọng nhất?

Đĩa van là "linh hồn" quyết định khả năng đóng mở và ngăn chặn dòng chảy ngược hiệu quả.

Van một chiều có cần nguồn điện không?

Không, van hoạt động hoàn toàn tự động bằng áp lực dòng chảy.

Bao lâu nên bảo trì van một lần?

Trung bình từ 6–12 tháng tùy vào độ sạch của lưu chất và điều kiện vận hành.

Kết Luận

Cấu tạo van nước một chiều tuy không quá phức tạp nhưng là yếu tố then chốt quyết định hiệu suất vận hành của toàn bộ hệ thống. Hiểu rõ chức năng của từng bộ phận như thân van, đĩa van hay gioăng làm kín sẽ giúp bạn tránh được những sự cố tụt áp, hư hỏng máy bơm hay va đập thủy lực không đáng có.
