Filter Valve là gì? Cấu tạo, nguyên lý hoạt động và chức năng

Filter valve là gì? Trong các hệ thống xử lý nước sinh hoạt và công nghiệp, việc kiểm soát dòng chảy qua các cột lọc đóng vai trò quan trọng đối với hiệu quả vận hành. Bên cạnh vật liệu lọc như cát thạch anh, than hoạt tính hay hạt mangan, van điều khiển cũng là bộ phận không thể thiếu. Trong đó, van cột lọc được sử dụng để điều hướng dòng nước qua các chế độ lọc, rửa ngược và rửa xuôi, giúp duy trì hiệu suất làm việc của hệ thống.

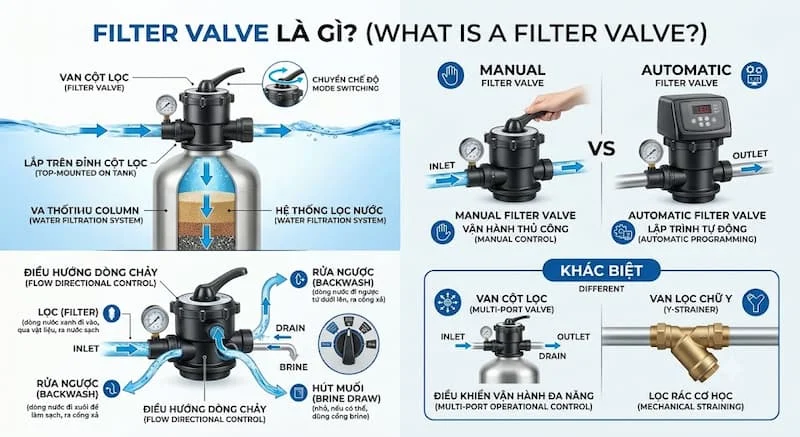

Filter Valve là gì?

Filter Valve (còn gọi là van cột lọc hoặc van điều khiển hệ thống lọc nước) là thiết bị được lắp đặt trên đỉnh các cột lọc thô, cột lọc cát, cột lọc than hoạt tính hoặc hệ thống làm mềm nước. Sản phẩm có nhiệm vụ điều hướng dòng chảy và kiểm soát quá trình vận hành của thiết bị lọc thông qua các chế độ khác nhau.

Thông thường, van cột lọc được thiết kế dưới dạng van 3 ngã hoặc van đa cửa (Multiport Valve). Tùy theo từng dòng sản phẩm, người dùng có thể lựa chọn các chế độ như lọc nước, rửa ngược, rửa xuôi và một số chức năng bổ sung như xả nhanh, hút muối hoặc đóng van.

Điểm nổi bật của thiết bị là khả năng chuyển đổi đường đi của nước mà không cần tháo rời các đường ống kết nối. Nhờ đó, quá trình vệ sinh vật liệu lọc và bảo trì hệ thống trở nên thuận tiện hơn.

Hiện nay, van cột lọc được chia thành hai dòng phổ biến:

• Manual Filter Valve: Van vận hành thủ công bằng tay gạt hoặc tay xoay. Người sử dụng chủ động lựa chọn chế độ làm việc theo nhu cầu.

• Automatic Filter Valve: Van tự động được trang bị bộ điều khiển điện tử, motor và các cơ cấu vận hành. Thiết bị có thể thực hiện chu trình lọc và sục rửa theo thời gian hoặc lưu lượng cài đặt.

Cần lưu ý, van cột lọc dùng cho cột lọc nước khác với van cột lọc chữ Y trong hệ thống đường ống công nghiệp. Van cột lọc chữ Y thường chỉ thiết bị lọc rác cơ học dạng chữ Y, có nhiệm vụ giữ lại cặn bẩn trước khi lưu chất đi vào các thiết bị phía sau.

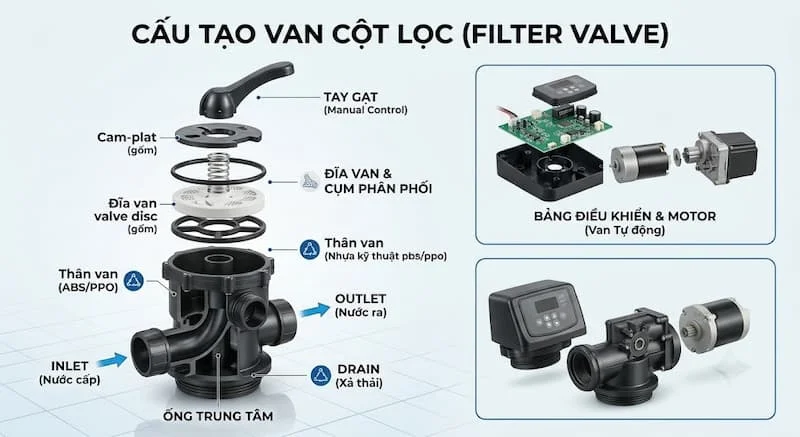

Cấu tạo của van cột lọc

Một chiếc van cột lọc, đặc biệt là dòng van đa cửa, được cấu tạo từ nhiều bộ phận phối hợp với nhau để kiểm soát và điều hướng dòng nước.

Thân van (Valve Body)

Thân van là bộ phận bên ngoài, có nhiệm vụ bảo vệ các chi tiết bên trong và tạo thành hệ thống đường dẫn nước. Vật liệu chế tạo phổ biến gồm nhựa kỹ thuật ABS, PPO hoặc một số loại hợp kim, gang tùy theo thiết kế và yêu cầu sử dụng.

Trên thân van thường có các cửa kết nối với đường nước cấp, nước sau lọc, đường xả và ống trung tâm của cột lọc.

Tay gạt hoặc bảng điều khiển

Đây là bộ phận giúp người vận hành lựa chọn chế độ hoạt động của van cột lọc.

Đối với van cơ, tay gạt hoặc tay xoay được sử dụng để chuyển đổi giữa các vị trí như Filter, Backwash và Fast Rinse.

Trong khi đó, van tự động được trang bị bảng điều khiển điện tử, màn hình hiển thị và motor điều khiển. Một số model còn hỗ trợ cài đặt thời gian hoặc lưu lượng để tự động thực hiện chu trình sục rửa.

Đĩa van và hệ thống phân phối bên trong

Đĩa van hoặc cụm phân phối là bộ phận quan trọng giúp thay đổi hướng dòng nước khi chuyển chế độ vận hành.

Tùy thiết kế, chi tiết này có thể sử dụng vật liệu polymer kỹ thuật, gốm hoặc vật liệu chống mài mòn khác. Các rãnh dẫn và bề mặt làm kín được bố trí để đóng mở những cửa nước tương ứng, hạn chế tình trạng rò rỉ hoặc chảy sai hướng.

Các cổng kết nối (Ports)

Filter Valve thường có các cổng kết nối cơ bản:

• Inlet: Cửa nước đầu vào từ nguồn cấp.

• Outlet: Cửa nước sau lọc đưa đến hệ thống sử dụng.

• Drain: Cửa xả nước thải trong quá trình rửa ngược và rửa xuôi.

• Ống trung tâm: Kết nối với hệ thống phân phối nước bên trong cột lọc.

Việc bố trí các cổng kết nối có thể khác nhau tùy theo từng model và nhà sản xuất.

Nguyên lý hoạt động của van cột lọc

Van cột lọc hoạt động dựa trên cơ chế thay đổi vị trí đĩa van hoặc cụm phân phối bên trong để điều hướng dòng nước. Với hệ thống lọc thô sử dụng van đa cửa, quá trình vận hành thường bao gồm ba chế độ chính.

Chế độ lọc (Filter/Service)

Đây là trạng thái hoạt động bình thường của hệ thống.

Nước từ nguồn cấp đi vào van cột lọc, sau đó được phân phối xuống phía trên cột lọc. Dòng nước tiếp tục đi qua các lớp vật liệu như cát thạch anh, than hoạt tính hoặc hạt mangan.

Trong quá trình này, cặn bẩn, bùn đất và một số tạp chất được giữ lại trong lớp vật liệu lọc. Nước sau xử lý đi vào hệ thống ống thu nước phía dưới, sau đó được dẫn qua ống trung tâm và trở lại van để đưa ra cửa nước sạch.

Chế độ Filter giúp hệ thống thực hiện quá trình xử lý nước liên tục theo thiết kế.

Chế độ rửa ngược (Backwash)

Sau một thời gian vận hành, cặn bẩn tích tụ khiến vật liệu lọc bị bám bẩn, làm tăng trở lực và giảm lưu lượng nước.

Lúc này, người dùng cần chuyển van cột lọc sang chế độ Backwash. Dòng nước được đảo chiều, đi từ phía dưới cột lọc lên trên để làm giãn và xáo trộn lớp vật liệu.

Các chất bẩn bám trên bề mặt vật liệu được cuốn theo dòng nước và thoát ra ngoài thông qua cửa Drain.

Quá trình rửa ngược giúp loại bỏ cặn tích tụ, phục hồi khả năng làm việc của vật liệu lọc và hạn chế tình trạng tắc nghẽn.

Chế độ rửa xuôi (Fast Rinse)

Sau khi hoàn thành quá trình rửa ngược, hệ thống thường cần thực hiện thêm chế độ Fast Rinse.

Ở chế độ này, nước chảy qua lớp vật liệu theo chiều lọc thông thường từ trên xuống dưới, nhưng được dẫn ra đường xả thay vì cấp trực tiếp đến đầu ra sử dụng.

Mục đích là loại bỏ lượng cặn còn sót lại, ổn định lại lớp vật liệu lọc và đưa hệ thống trở về trạng thái sẵn sàng vận hành.

Tùy theo thiết kế của van và hệ thống, thời gian rửa xuôi có thể khác nhau.

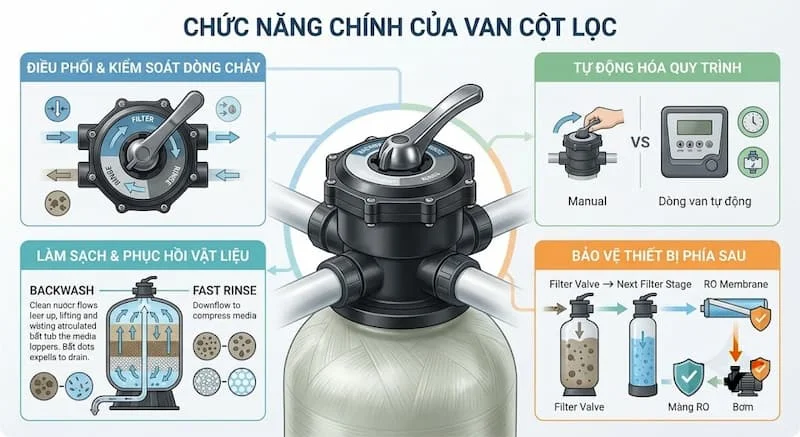

Chức năng chính của van cột lọc trong hệ thống lọc nước

Van cột lọc không chỉ có nhiệm vụ đóng mở dòng nước mà còn đảm nhận nhiều chức năng quan trọng đối với quá trình vận hành.

Điều phối và kiểm soát dòng chảy

Thiết bị cho phép chuyển đổi linh hoạt giữa các đường dẫn nước tương ứng với từng chế độ làm việc. Nhờ đó, người vận hành có thể kiểm soát quá trình lọc và vệ sinh cột lọc thuận tiện hơn.

Làm sạch và phục hồi vật liệu lọc

Thông qua chế độ Backwash và Fast Rinse, van cột lọc hỗ trợ loại bỏ cặn bẩn tích tụ trong các lớp vật liệu lọc.

Điều này giúp hạn chế hiện tượng tăng áp suất chênh lệch, giảm lưu lượng và kéo dài thời gian sử dụng của vật liệu lọc trước khi cần thay thế.

Tự động hóa quy trình vận hành

Đối với dòng van cột lọc tự động, thiết bị có thể tự động chuyển đổi chế độ theo lịch trình hoặc lưu lượng nước đã cài đặt.

Tính năng này giúp giảm thao tác thủ công, hạn chế việc quên sục rửa định kỳ và tiết kiệm thời gian quản lý hệ thống.

Hỗ trợ bảo vệ thiết bị phía sau

Khi cột lọc được vận hành và vệ sinh đúng cách, van cột lọc góp phần duy trì hiệu quả xử lý nước trước khi nước đi vào các công đoạn tiếp theo như lọc tinh, màng RO hoặc hệ thống cấp nước sinh hoạt.

Tuy nhiên, hiệu quả bảo vệ còn phụ thuộc vào chất lượng vật liệu lọc, thiết kế hệ thống và chế độ bảo trì thực tế.

Ứng dụng thực tế của Filter Valve

Nhờ khả năng điều khiển linh hoạt, thiết bị được sử dụng trong nhiều hệ thống xử lý nước khác nhau.

Hệ thống lọc nước sinh hoạt

Van cột lọc thường được lắp trên các cột lọc thô sử dụng cát thạch anh, than hoạt tính và hạt khử sắt. Thiết bị giúp điều khiển quá trình lọc, rửa ngược và rửa xuôi để duy trì chất lượng nước đầu ra.

Hệ thống xử lý nước giếng khoan

Đối với nguồn nước giếng khoan chứa sắt, mangan, cặn lơ lửng hoặc các tạp chất khác, van cột lọc hỗ trợ vận hành các cột lọc chuyên dụng.

Người sử dụng có thể chủ động hoặc cài đặt tự động quá trình sục rửa để hạn chế tình trạng vật liệu lọc bị bám bẩn kéo dài.

Hệ thống làm mềm nước

Trong các hệ thống làm mềm nước sử dụng hạt nhựa trao đổi ion, van điều khiển đa cửa có thể đảm nhận những chu trình như lọc, hút muối, rửa chậm, rửa nhanh và bổ sung nước vào thùng muối.

Các chế độ cụ thể phụ thuộc vào loại van và cấu hình hệ thống làm mềm.

Hệ thống lọc nước công nghiệp

Tại nhà máy, khu sản xuất và các công trình xử lý nước tập trung, van cột lọc được sử dụng để điều khiển các cột lọc có công suất lớn.

Thiết bị hỗ trợ tự động hóa quy trình vận hành, giảm công sức bảo trì và duy trì hiệu quả hoạt động của hệ thống.

Kinh nghiệm lựa chọn filter valve phù hợp

Để lựa chọn được sản phẩm đáp ứng yêu cầu sử dụng, người mua nên quan tâm đến một số yếu tố kỹ thuật quan trọng.

Thứ nhất, xác định loại cột lọc. Cần làm rõ hệ thống sử dụng cột lọc cát, than hoạt tính, lọc đa tầng hay làm mềm nước. Mỗi loại có chu trình vận hành và yêu cầu điều khiển khác nhau.

Thứ hai, kiểm tra kích thước kết nối. Cần đối chiếu đường kính cổ cột lọc, kích thước ống trung tâm và các đầu kết nối với thông số của van để đảm bảo lắp đặt tương thích.

Thứ ba, lựa chọn van cơ hoặc van tự động. Van cơ phù hợp với hệ thống nhỏ, ít yêu cầu tự động hóa. Van tự động thích hợp với các hệ thống vận hành liên tục hoặc cần kiểm soát chu trình sục rửa định kỳ.

Thứ tư, kiểm tra lưu lượng và áp suất làm việc. Nên lựa chọn model có khả năng đáp ứng lưu lượng lọc và lưu lượng rửa ngược theo thiết kế của cột lọc. Nếu lưu lượng rửa không đủ, vật liệu lọc có thể không được làm sạch hiệu quả.

Thứ năm, quan tâm đến chất liệu và độ bền. Thân van, gioăng làm kín và các chi tiết bên trong cần phù hợp với nhiệt độ, áp suất và đặc tính nguồn nước.

Kết luận

Trong quá trình lắp đặt, cần kiểm tra đúng vị trí cửa Inlet, Outlet và Drain để tránh đấu nối sai đường nước. Đồng thời, phải đảm bảo ống trung tâm được kết nối chính xác với van và có độ kín phù hợp.

Đối với van cơ, không nên xoay tay gạt khi hệ thống đang chịu áp lực nếu hướng dẫn của nhà sản xuất yêu cầu ngắt bơm hoặc xả áp trước khi chuyển chế độ. Với van tự động, cần cài đặt đúng thời gian và chu trình sục rửa theo đặc tính vật liệu lọc.

Ngoài ra, nên kiểm tra định kỳ gioăng làm kín, bộ điều khiển và các vị trí kết nối để phát hiện sớm hiện tượng rò rỉ hoặc hoạt động bất thường.

Filter Valve là bộ phận quan trọng trong hệ thống xử lý nước, giúp điều phối dòng chảy, thực hiện các chu trình lọc và vệ sinh vật liệu lọc. Việc lựa chọn đúng loại van, kích thước kết nối và chế độ vận hành sẽ góp phần nâng cao hiệu quả xử lý nước, giảm chi phí bảo trì và kéo dài tuổi thọ của toàn bộ hệ thống.
