Nối ren trong là gì? Cấu tạo, đặc điểm và công dụng trong hệ thống đường ống

Nối ren trong là gì? Trong các hệ thống đường ống cấp thoát nước và công nghiệp, phụ kiện nối ren đóng vai trò quan trọng trong việc liên kết các đoạn ống với nhau hoặc kết nối đường ống với thiết bị. Trong đó, nối ren là sản phẩm được sử dụng phổ biến nhờ khả năng lắp đặt thuận tiện, dễ tháo rời và phù hợp với nhiều loại phụ kiện có đầu ren ngoài.

Vậy nối ren trong là gì? Sản phẩm có cấu tạo như thế nào, được ứng dụng trong những hệ thống nào và cần lưu ý gì khi lựa chọn? Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về loại phụ kiện này.

Nối ren trong là gì?

Nối ren trong, còn được gọi là khớp nối ren trong, là phụ kiện đường ống có các rãnh xoắn ốc được gia công ở mặt bên trong của thân nối. Các rãnh ren này có nhiệm vụ liên kết với đầu ống hoặc thiết bị được thiết kế ren ngoài, tạo thành mối nối cơ học chắc chắn.

Khi lắp đặt, người dùng đưa đầu ren ngoài vào bên trong phụ kiện và xoay theo chiều ren cho đến khi đạt độ ăn khớp cần thiết. Để tăng khả năng làm kín, mối nối có thể sử dụng thêm băng tan, keo làm kín ren hoặc gioăng phù hợp với thiết kế.

Nối ren được sản xuất từ nhiều loại vật liệu như inox, đồng thau, thép, PVC và PPR. Tùy theo môi trường làm việc, kích thước đường ống và yêu cầu kỹ thuật, người dùng có thể lựa chọn loại phụ kiện tương ứng.

Một số kích thước phổ biến gồm ren 1/2 inch, 3/4 inch, 1 inch, 1 1/4 inch và 2 inch. Trong cách gọi thông dụng tại thị trường Việt Nam, ren 1/2 inch thường được gọi là ren 21, tuy nhiên cần kiểm tra tiêu chuẩn và kích thước thực tế để tránh nhầm lẫn khi mua hàng.

Cấu tạo của nối ren trong

Mặc dù có nhiều kiểu dáng và chất liệu khác nhau, phần lớn phụ kiện nối ren đều được cấu tạo từ ba bộ phận chính.

Thân phụ kiện

Thân là bộ phận chính có nhiệm vụ tạo hình, bảo vệ phần ren và chịu lực trong quá trình vận hành. Tùy mục đích sử dụng, thân nối có thể được chế tạo từ:

• Inox 304, 316: Có khả năng chống ăn mòn tốt trong nhiều môi trường, phù hợp với hệ thống cấp nước và một số ứng dụng công nghiệp.

• Đồng thau: Có khả năng gia công tốt, thường được sử dụng trong hệ thống nước sinh hoạt và thiết bị dân dụng.

• Thép mạ kẽm: Có độ bền cơ học tốt, chi phí tương đối hợp lý, phù hợp với một số hệ thống đường ống thông thường.

• Nhựa PVC, PPR hoặc vật liệu nhựa kỹ thuật: Có trọng lượng nhẹ, không bị gỉ như kim loại và được sử dụng trong các hệ thống đường ống tương thích.

Việc lựa chọn vật liệu cần căn cứ vào nhiệt độ, áp suất, đặc tính lưu chất và điều kiện môi trường lắp đặt.

Hệ thống ren trong

Đây là bộ phận quan trọng nhất của phụ kiện, gồm các rãnh xoắn được gia công ở mặt trong thân nối. Ren giúp phụ kiện ăn khớp với đầu ren ngoài của ống hoặc thiết bị, tạo liên kết cơ học trong quá trình sử dụng.

Một số tiêu chuẩn ren phổ biến gồm:

• BSP: Tiêu chuẩn ren ống thường gặp trong các hệ thống đường ống dân dụng và công nghiệp.

• NPT: Tiêu chuẩn ren ống được sử dụng phổ biến trong một số thiết bị và hệ thống công nghiệp.

• Ren hệ Mét: Được sử dụng trong một số ứng dụng cơ khí và phụ kiện chuyên dụng.

Các tiêu chuẩn này có sự khác biệt về góc ren, bước ren và hình dạng biên dạng. Vì vậy, cần kiểm tra đúng tiêu chuẩn trước khi kết nối để tránh tình trạng lệch ren, khó siết hoặc rò rỉ.

Phần thân ngoài hỗ trợ thao tác

Một số loại nối ren được thiết kế thân lục giác hoặc có các mặt phẳng để người lắp đặt sử dụng cờ lê, mỏ lết khi siết phụ kiện. Thiết kế này giúp thao tác thuận tiện hơn và hỗ trợ giữ cố định sản phẩm trong quá trình lắp ráp.

Tùy từng kiểu nối, phần thân ngoài có thể có dạng tròn, lục giác hoặc hình dạng đặc biệt theo yêu cầu sử dụng.

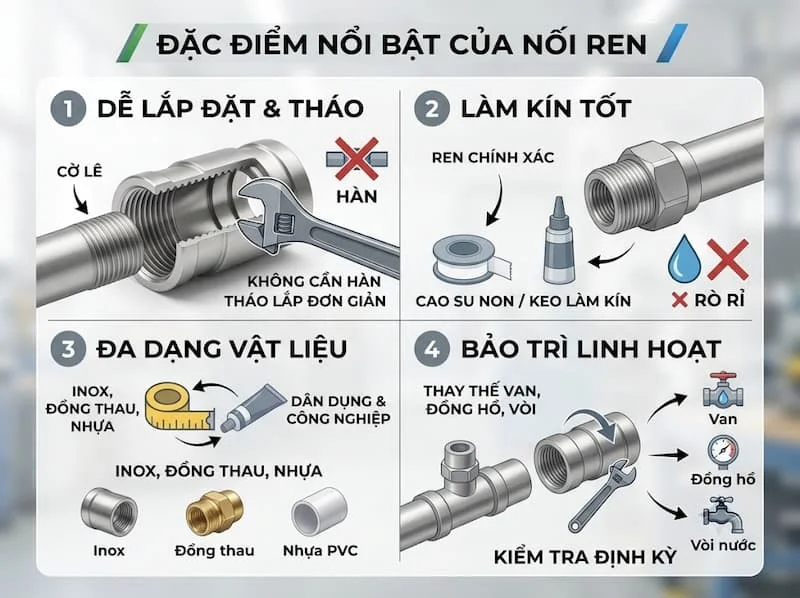

Đặc điểm nổi bật của nối ren

Nối ren được ứng dụng rộng rãi nhờ khả năng kết nối linh hoạt và phù hợp với nhiều hệ thống đường ống.

Dễ dàng lắp đặt và tháo rời

Ưu điểm đáng chú ý của phụ kiện nối ren là không cần hàn cố định như một số phương pháp kết nối khác. Người dùng chỉ cần lựa chọn đúng kích thước, tiêu chuẩn ren và thực hiện thao tác siết phù hợp.

Khi cần kiểm tra, bảo trì hoặc thay thế thiết bị, mối nối có thể được tháo rời thuận tiện nếu không bị kẹt, ăn mòn hoặc hư hỏng ren.

Khả năng làm kín tốt

Khi hai đầu ren được gia công chính xác và lắp ghép đúng kỹ thuật, mối nối có khả năng hạn chế rò rỉ lưu chất.

Đối với các mối nối cần làm kín tại phần ren, người dùng có thể sử dụng băng tan hoặc keo làm kín chuyên dụng. Một số thiết kế khác sử dụng gioăng tại mặt tiếp xúc để tăng khả năng kín khít.

Cần lưu ý rằng bản thân việc ăn khớp ren không phải lúc nào cũng bảo đảm kín hoàn toàn. Phương pháp làm kín phải phù hợp với tiêu chuẩn ren và thiết kế của phụ kiện.

Đa dạng vật liệu và kích thước

Nối ren có nhiều lựa chọn về vật liệu, kích thước và kiểu dáng. Điều này giúp sản phẩm đáp ứng được nhu cầu kết nối từ hệ thống nước sinh hoạt nhỏ đến các đường ống công nghiệp có yêu cầu kỹ thuật cao.

Người dùng có thể lựa chọn phụ kiện inox khi cần khả năng chống ăn mòn tốt, đồng thau cho nhiều ứng dụng dân dụng hoặc nhựa khi cần giải pháp nhẹ và phù hợp với hệ thống ống nhựa.

Tính linh hoạt trong bảo trì

Do có thể tháo lắp, nối ren giúp việc thay thế van, đồng hồ đo, vòi nước và các thiết bị khác trở nên thuận tiện hơn. Đây là ưu điểm hữu ích đối với những hệ thống cần kiểm tra hoặc bảo dưỡng định kỳ.

Công dụng của nối ren trong hệ thống đường ống

Nhờ thiết kế có ren nằm bên trong, phụ kiện này có thể kết nối với nhiều thiết bị và phụ kiện có đầu ren ngoài.

Kết nối đường ống với thiết bị

Nối ren  thường được dùng để liên kết đường ống với các thiết bị như van khóa, đồng hồ đo áp suất, đồng hồ nước, vòi nước và máy bơm.

Ví dụ, trong hệ thống cấp nước sinh hoạt, phụ kiện có thể được sử dụng để chuyển tiếp giữa đường ống và đầu kết nối ren ngoài của van hoặc thiết bị vệ sinh.

Liên kết các đoạn ống và phụ kiện

Một số kiểu nối ren được sử dụng như măng sông hoặc đầu chuyển ren để liên kết các phụ kiện có đầu ren ngoài. Cách kết nối này giúp hệ thống đường ống linh hoạt hơn khi cần thay đổi hướng, kích thước hoặc bố trí thiết bị.

Tuy nhiên, cần phân biệt nối ren dạng chuyển ren với măng sông ren trong hai đầu. Hai sản phẩm có thể khác nhau về cấu tạo và chức năng kết nối.

Ứng dụng trong hệ thống cấp thoát nước

Trong hệ thống cấp nước dân dụng, nối ren được sử dụng tại các vị trí kết nối van, vòi, thiết bị lọc và đường ống. Với hệ thống thoát nước hoặc xử lý nước, sản phẩm có thể được sử dụng khi vật liệu và kiểu kết nối phù hợp với điều kiện vận hành.

Ứng dụng trong công nghiệp

Ngoài hệ thống nước, phụ kiện còn được sử dụng trong một số đường ống khí nén, dầu và hóa chất. Đối với những môi trường đặc thù, cần lựa chọn đúng vật liệu thân nối, vật liệu làm kín và cấp áp suất để bảo đảm an toàn.

Những yếu tố cần kiểm tra khi lựa chọn nối ren

Để phụ kiện hoạt động ổn định và hạn chế sự cố trong quá trình sử dụng, người mua nên kiểm tra các thông số sau:

Kích thước kết nối: Xác định kích thước ren ngoài của thiết bị cần kết nối và lựa chọn nối ren tương ứng. Không nên chỉ dựa vào tên gọi phi 21, phi 27 hoặc DN mà bỏ qua tiêu chuẩn ren.

Tiêu chuẩn ren: Kiểm tra sản phẩm sử dụng BSP, NPT hay ren hệ Mét. Không nên cố lắp hai đầu ren khác tiêu chuẩn vì có thể làm hỏng ren và gây rò rỉ.

Vật liệu chế tạo: Chọn inox, đồng, thép mạ kẽm hoặc nhựa dựa trên tính chất lưu chất, nhiệt độ, áp suất và môi trường lắp đặt.

Áp suất và nhiệt độ làm việc: Đối chiếu thông số của phụ kiện với yêu cầu thực tế. Đặc biệt, đối với hệ thống khí nén, hơi nóng hoặc hóa chất, cần sử dụng sản phẩm có thông số kỹ thuật phù hợp.

Chất lượng gia công: Kiểm tra bề mặt, độ đồng đều của ren và tình trạng thân phụ kiện. Không nên sử dụng sản phẩm có vết nứt, biến dạng hoặc ren bị sứt mẻ.

Hướng dẫn lắp đặt nối ren trong đúng kỹ thuật

Quá trình lắp đặt cần được thực hiện cẩn thận để hạn chế hư hỏng ren và rò rỉ lưu chất.

1. Kiểm tra kích thước: Đối chiếu đầu ren ngoài với phụ kiện nối ren trong, bảo đảm đúng kích thước và tiêu chuẩn.

2. Vệ sinh bề mặt: Loại bỏ bụi bẩn, dầu mỡ hoặc cặn bám trên phần ren trước khi lắp.

3. Sử dụng vật liệu làm kín: Quấn băng tan hoặc dùng keo làm kín phù hợp với loại ren, vật liệu và lưu chất. Không sử dụng vật liệu làm kín tùy tiện.

4. Tiến hành lắp ghép: Đưa đầu ren ngoài vào đúng vị trí, xoay nhẹ bằng tay để bảo đảm ren ăn khớp trước khi dùng dụng cụ siết.

5. Kiểm tra độ kín: Sau khi lắp đặt, tiến hành thử áp hoặc kiểm tra rò rỉ theo quy trình an toàn của hệ thống.

Không nên siết quá lực vì có thể làm biến dạng ren, nứt thân phụ kiện hoặc gây hư hỏng các chi tiết kết nối.

Kết luận

Nối ren là phụ kiện quan trọng trong nhiều hệ thống đường ống nhờ khả năng kết nối với các đầu ren ngoài, dễ lắp đặt và thuận tiện cho công tác bảo trì. Sản phẩm có nhiều lựa chọn về vật liệu, kích thước và tiêu chuẩn ren, đáp ứng nhu cầu sử dụng từ dân dụng đến công nghiệp.

Để lựa chọn đúng phụ kiện, người dùng cần quan tâm đến kích thước, tiêu chuẩn ren, vật liệu chế tạo, áp suất và nhiệt độ làm việc. Đồng thời, lắp đặt đúng kỹ thuật và sử dụng vật liệu làm kín phù hợp sẽ giúp hạn chế rò rỉ, bảo vệ mối nối và nâng cao độ ổn định cho hệ thống đường ống.
