Pipe Reduce là gì? Cấu tạo, đặc điểm và công dụng trong hệ thống đường ống

Pipe reducer là gì? Trong quá trình thiết kế và lắp đặt hệ thống đường ống công nghiệp, việc kết nối các đoạn ống có kích thước đường kính khác nhau là yêu cầu thường xuyên gặp phải. Để thực hiện chức năng này, người ta sử dụng một loại phụ kiện chuyên dụng có tên gọi côn thu. Sản phẩm giúp chuyển đổi kích thước đường ống, đảm bảo sự liên kết giữa các đoạn ống và thiết bị trong cùng hệ thống.

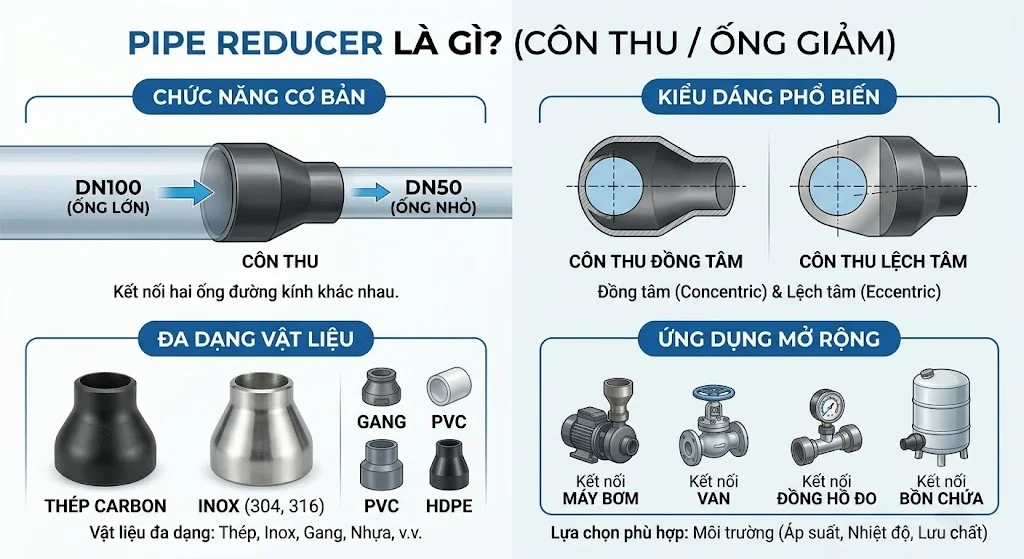

Pipe Reducer là gì?

Pipe Reducer (còn gọi là côn thu hoặc ống giảm) là phụ kiện đường ống được sử dụng để kết nối hai đoạn ống có đường kính khác nhau trên cùng một tuyến dẫn. Sản phẩm thường có thiết kế dạng hình nón cụt, với một đầu lớn và một đầu nhỏ, giúp chuyển đổi kích thước đường ống một cách thuận tiện.

Ví dụ, trong một hệ thống đường ống, người dùng có thể cần kết nối đoạn ống DN100 với đoạn ống DN50. Khi đó, côn thu được lắp đặt tại vị trí chuyển tiếp để tạo thành mối liên kết giữa hai kích thước này.

Ngoài khả năng thay đổi đường kính, phụ kiện còn hỗ trợ kết nối đường ống với các thiết bị như máy bơm, van công nghiệp, đồng hồ đo lưu lượng và bồn chứa có kích thước đầu nối khác nhau.

Côn thu được sản xuất từ nhiều vật liệu như thép carbon, inox 304, inox 316, gang, PVC và HDPE. Tùy theo môi trường sử dụng, người dùng có thể lựa chọn loại phù hợp với áp suất, nhiệt độ và tính chất của lưu chất.

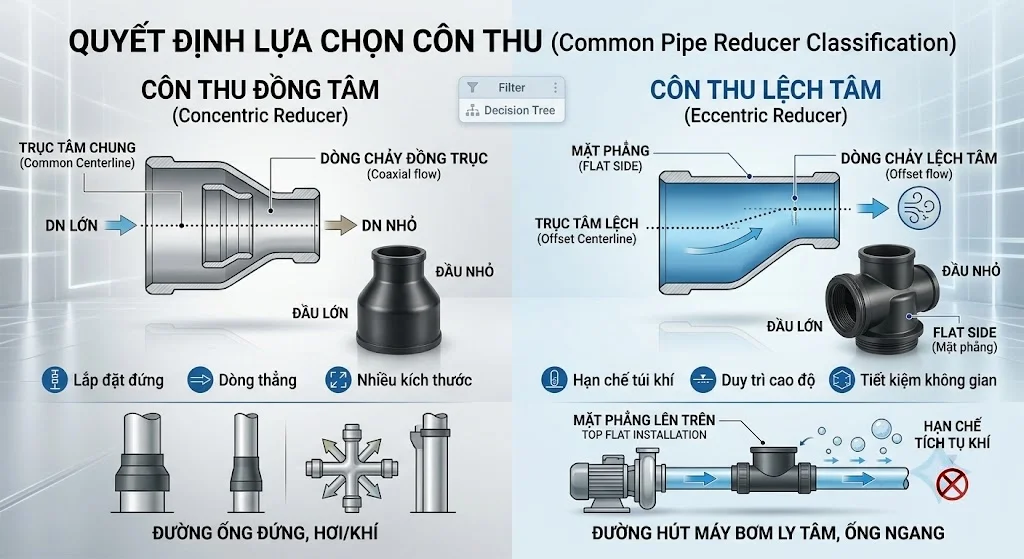

Phân loại côn thu phổ biến hiện nay

Dựa vào hình dáng và vị trí trục kết nối, côn thu được chia thành hai loại chính là côn thu đồng tâm và côn thu lệch tâm. Mỗi loại có đặc điểm cấu tạo và phạm vi ứng dụng riêng.

Côn thu đồng tâm (Concentric Reducer)

Côn thu đồng tâm là loại phụ kiện có hai đầu kết nối nằm trên cùng một trục tâm. Phần thân được thiết kế thu nhỏ đều từ đường kính lớn xuống đường kính nhỏ, tạo thành hình nón cụt đối xứng.

Đặc điểm của Concentric Reducer là dòng chảy được chuyển tiếp qua phần tâm ống theo một trục thẳng. Thiết kế này phù hợp với các hệ thống cần bố trí đường ống thẳng hàng và hạn chế thay đổi hướng dòng chảy.

Ưu điểm nổi bật:

• Thiết kế đối xứng, dễ dàng lắp đặt trên các tuyến ống thẳng đứng.

• Giúp chuyển đổi đường kính ống theo phương đồng tâm.

• Có nhiều kích thước và vật liệu để lựa chọn.

• Phù hợp với hệ thống dẫn nước, khí nén và hơi công nghiệp.

Ứng dụng: Concentric Reducer thường được sử dụng trong đường ống đứng, hệ thống dẫn khí, hơi nước và các tuyến ống công nghiệp có yêu cầu kết nối đồng trục.

Côn thu lệch tâm (Eccentric Reducer)

Khác với loại đồng tâm, côn thu lệch tâm có hai đầu kết nối không nằm trên cùng một trục. Một phía của phụ kiện được thiết kế phẳng, thường gọi là Flat Side, trong khi phía còn lại có độ nghiêng để chuyển đổi kích thước đường kính.

Tùy theo cách lắp đặt, phần mặt phẳng có thể được bố trí ở phía trên hoặc phía dưới đường ống.

Ưu điểm nổi bật:

• Hạn chế hình thành các vị trí tích tụ khí hoặc chất lỏng không mong muốn.

• Giúp duy trì cao độ của một phía đường ống khi chuyển đổi kích thước.

• Phù hợp với các tuyến ống nằm ngang.

• Hỗ trợ bố trí đường ống tại những vị trí có không gian lắp đặt hạn chế.

Ứng dụng: Eccentric Reducer thường được sử dụng trong hệ thống đường ống nằm ngang, đặc biệt tại đường hút của máy bơm ly tâm. Việc bố trí đúng chiều có thể hạn chế hình thành túi khí, góp phần giảm nguy cơ xâm thực và ảnh hưởng đến hoạt động của máy bơm.

Đối với đường hút bơm, cách lắp phổ biến là đặt mặt phẳng của côn thu ở phía trên để hạn chế tích tụ khí tại đỉnh ống. Tuy nhiên, hướng lắp cần được xác định theo thiết kế và điều kiện vận hành thực tế.

Đặc điểm kỹ thuật của côn thu

Ngoài hình dáng và chức năng, côn thu còn có nhiều thông số kỹ thuật cần quan tâm khi lựa chọn và lắp đặt.

Chất liệu chế tạo

Vật liệu là yếu tố ảnh hưởng trực tiếp đến độ bền, khả năng chống ăn mòn và phạm vi sử dụng của sản phẩm.

Một số chất liệu phổ biến gồm:

• Thép carbon: Có độ bền cơ học tốt, thường được sử dụng trong hệ thống dẫn dầu, khí, hơi và đường ống công nghiệp.

• Inox 304: Có khả năng chống ăn mòn tốt trong môi trường thông thường, phù hợp với hệ thống cấp nước, thực phẩm và công nghiệp nhẹ.

• Inox 316: Có khả năng chống ăn mòn tốt hơn inox 304 trong nhiều môi trường chứa clorua, muối và một số hóa chất.

• Gang: Có độ cứng và khả năng chịu lực tốt, thường được sử dụng trong hệ thống cấp thoát nước.

• PVC và HDPE: Trọng lượng nhẹ, chống ăn mòn và phù hợp với nhiều hệ thống dẫn nước.

Khi lựa chọn, cần căn cứ vào đặc tính lưu chất, nhiệt độ và áp suất vận hành để xác định vật liệu phù hợp.

Kiểu kết nối

Côn thu có thể được sản xuất với nhiều phương pháp kết nối khác nhau:

• Butt Weld (hàn đối đầu): Hai đầu phụ kiện được hàn trực tiếp với đường ống, thường dùng trong hệ thống công nghiệp yêu cầu độ kín cao.

• Socket Weld (hàn lồng): Đầu ống được đưa vào phần lỗ lắp của phụ kiện rồi thực hiện hàn cố định.

• Threaded (kết nối ren): Sử dụng ren trong hoặc ren ngoài để liên kết với đường ống, phù hợp với một số hệ thống có kích thước nhỏ.

• Flange (mặt bích): Sử dụng mặt bích và bu lông để tạo liên kết, thuận tiện cho quá trình tháo lắp và bảo trì.

Kích thước và tiêu chuẩn

Côn thu có nhiều kích thước khác nhau, đáp ứng nhu cầu chuyển đổi từ đường kính lớn xuống đường kính nhỏ.

Một số kích thước thường gặp gồm DN100 xuống DN50, DN150 xuống DN80, DN200 xuống DN100 hoặc các quy cách khác theo thiết kế.

Ngoài kích thước hai đầu, người mua cần kiểm tra thêm chiều dài phụ kiện, độ dày thành ống, tiêu chuẩn chế tạo và cấp áp suất. Một số tiêu chuẩn thường gặp trong ngành gồm ASME B16.9 đối với phụ kiện hàn đối đầu và các tiêu chuẩn vật liệu ASTM tương ứng.

Công dụng của côn thu trong hệ thống đường ống

Côn thu không chỉ đơn thuần là phụ kiện chuyển đổi kích thước mà còn đóng vai trò quan trọng trong việc bố trí và vận hành hệ thống.

Thay đổi kích thước đường ống

Đây là chức năng cơ bản nhất của côn thu. Sản phẩm giúp kết nối các đoạn ống có đường kính khác nhau mà không cần sử dụng nhiều phụ kiện trung gian.

Nhờ đó, quá trình thi công trở nên đơn giản hơn và hệ thống có kết cấu gọn gàng.

Hỗ trợ kiểm soát vận tốc dòng chảy

Khi lưu lượng thể tích không đổi, việc giảm tiết diện dòng chảy thường làm tăng vận tốc trung bình của lưu chất. Ngược lại, khi tiết diện tăng, vận tốc trung bình có xu hướng giảm.

Tuy nhiên, cần lưu ý côn thu không phải thiết bị điều chỉnh áp suất. Áp suất thực tế còn phụ thuộc vào lưu lượng, tổn thất ma sát, tổn thất cục bộ và đặc tính của toàn bộ hệ thống.

Kết nối đường ống với thiết bị

Trong nhiều công trình, đường kính ống dẫn không giống với kích thước đầu kết nối của máy bơm, van hoặc đồng hồ đo lưu lượng.

Côn thu giúp tạo sự chuyển tiếp giữa các kích thước này, đảm bảo quá trình lắp đặt thuận tiện và phù hợp với thiết kế kỹ thuật.

Hạn chế tích tụ khí và cặn bẩn

Đối với các tuyến ống nằm ngang, việc sử dụng côn thu lệch tâm và bố trí đúng chiều có thể hạn chế hình thành túi khí hoặc các vị trí đọng lưu chất không mong muốn.

Đặc biệt, tại đường hút máy bơm, lựa chọn đúng loại reducer giúp giảm nguy cơ tích tụ khí và hỗ trợ duy trì điều kiện hút ổn định.

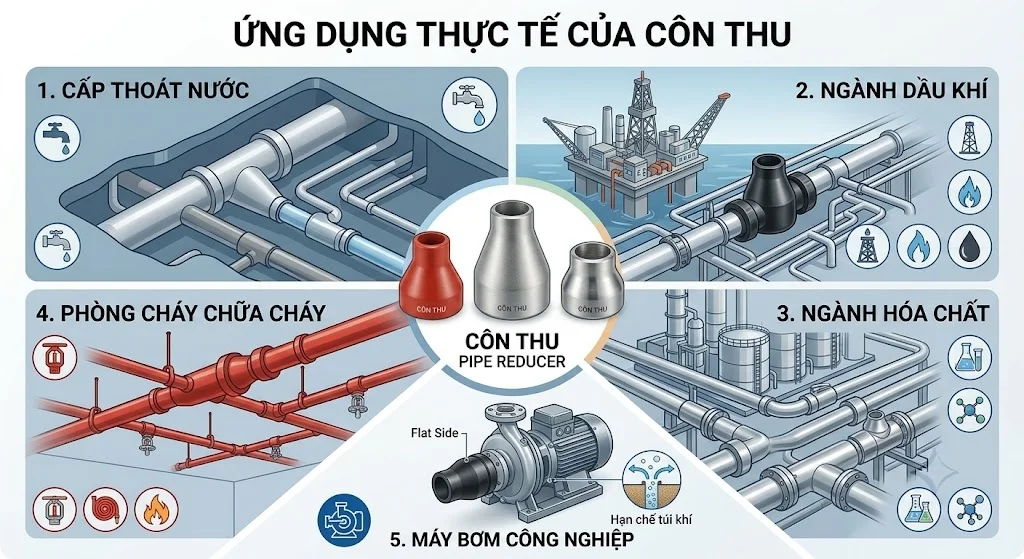

Ứng dụng thực tế của côn thu

Nhờ khả năng chuyển đổi kích thước linh hoạt, côn thu được sử dụng trong nhiều lĩnh vực khác nhau.

Hệ thống cấp thoát nước: Côn thu được lắp đặt tại các vị trí chuyển đổi đường kính đường ống trong mạng lưới cấp nước, thoát nước sinh hoạt và xử lý nước thải.

Ngành dầu khí: Phụ kiện được sử dụng trong các tuyến ống dẫn dầu, khí và hệ thống vận chuyển lưu chất tại nhà máy hoặc công trình khai thác. Vật liệu và tiêu chuẩn chế tạo cần đáp ứng yêu cầu áp suất, nhiệt độ và tính chất môi chất.

Ngành hóa chất: côn thu inox 304 hoặc 316 có thể được sử dụng trong các hệ thống dẫn hóa chất phù hợp với khả năng tương thích của vật liệu.

Hệ thống phòng cháy chữa cháy: Sản phẩm hỗ trợ kết nối các đoạn ống có kích thước khác nhau trong mạng lưới cấp nước chữa cháy.

Hệ thống máy bơm công nghiệp: Côn thu được lắp tại đầu hút hoặc đầu xả để kết nối đường ống với cổng thiết bị. Việc lựa chọn đồng tâm hay lệch tâm cần căn cứ vào vị trí lắp đặt và yêu cầu kỹ thuật của nhà sản xuất máy bơm.

Kinh nghiệm lựa chọn Pipe Reducer phù hợp

Để lựa chọn đúng Pipe Reducer, người dùng cần kiểm tra đồng thời nhiều yếu tố kỹ thuật thay vì chỉ quan tâm đến đường kính hai đầu.

• Xác định kích thước đầu vào và đầu ra: Kiểm tra chính xác DN hoặc NPS của hai đoạn ống cần kết nối.

• Lựa chọn đúng kiểu reducer: Sử dụng côn thu đồng tâm cho các vị trí cần kết nối đồng trục; cân nhắc côn thu lệch tâm cho đường ống nằm ngang hoặc vị trí đầu hút máy bơm.

• Kiểm tra vật liệu: Chọn thép carbon, inox 304, inox 316 hoặc nhựa theo đặc tính lưu chất và môi trường.

• Kiểm tra áp suất và nhiệt độ: Đảm bảo phụ kiện đáp ứng điều kiện làm việc của hệ thống.

• Lựa chọn phương pháp kết nối: Kiểm tra yêu cầu hàn đối đầu, hàn lồng, kết nối ren hoặc mặt bích.

• Quan tâm đến tiêu chuẩn sản xuất: Đối chiếu tiêu chuẩn kích thước, độ dày và vật liệu để đảm bảo khả năng lắp ghép.

Việc kiểm tra đầy đủ các thông số này giúp hạn chế sai lệch khi thi công, giảm nguy cơ rò rỉ và đảm bảo hệ thống vận hành ổn định.

Kết luận

Pipe Reducer là phụ kiện quan trọng trong các hệ thống đường ống, có nhiệm vụ kết nối hai đoạn ống khác kích thước và tạo sự chuyển tiếp phù hợp cho dòng lưu chất. Sản phẩm được chia thành hai dạng chính là côn thu đồng tâm và côn thu lệch tâm, mỗi loại có đặc điểm cấu tạo và phạm vi ứng dụng riêng.

Để lựa chọn đúng phụ kiện, người dùng cần quan tâm đến kích thước, vật liệu, kiểu kết nối, áp suất và điều kiện vận hành. Việc sử dụng Pipe Reducer phù hợp không chỉ giúp quá trình lắp đặt thuận tiện mà còn góp phần nâng cao độ an toàn và hiệu quả hoạt động của toàn bộ hệ thống đường ống.
