Co chữ y ống nước là gì?

Co chữ Y ống nước là gì? Trong các hệ thống cấp thoát nước và đường ống công nghiệp, việc chia một đường nhánh hoặc gom nhiều dòng chảy về một tuyến chính là yêu cầu kỹ thuật vô cùng phổ biến. Tuy nhiên, nếu kỹ sư hoặc thợ lắp đặt sử dụng các phụ kiện không tương thích, dòng chảy bên trong hệ thống rất dễ bị rối loạn, làm tăng đột biến tổn thất áp suất hoặc phát sinh hiện tượng rò rỉ tại các vị trí mối nối. Để giải quyết triệt để bài toán này, co chữ y ống ra đời như một giải pháp tối ưu, chuyên dùng để điều hướng, phân chia hoặc hợp dòng dòng chảy một cách mượt mà nhờ góc nghiêng thiết kế đặc biệt. Bài viết dưới đây sẽ phân tích chi tiết từ cấu tạo, phân loại đến các tiêu chí lựa chọn chuẩn xác nhất.

Kiến thức nền về co chữ Y ống nước

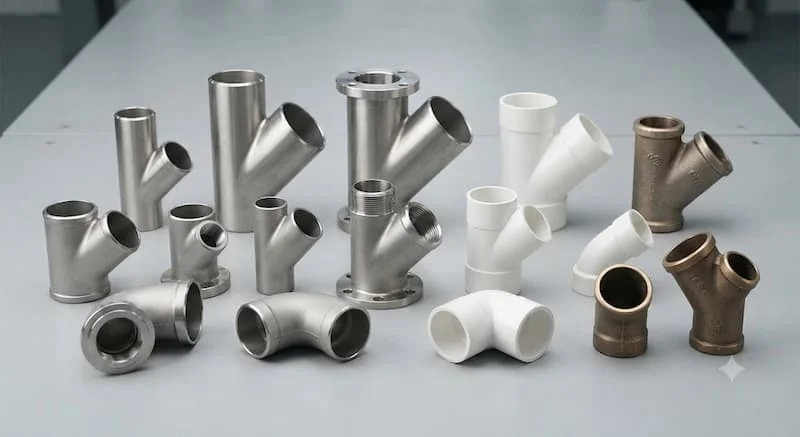

Co chữ y ống nước là gì?

Co chữ y ống nước là phụ kiện đường ống có hình dạng tổng thể giống chữ Y, bao gồm một đường ống chính kết hợp với một hoặc hai nhánh phụ được bố trí theo một góc nghiêng nhất định. Sản phẩm này được ứng dụng rộng rãi để phân chia dòng chảy từ một tuyến chính thành các nhánh nhỏ, hoặc ngược lại là gom nhiều dòng chảy từ các hướng khác nhau về một đường ống chung tùy thuộc vào thiết kế hệ thống.

Phụ kiện này có thể được chế tạo từ đa dạng vật liệu như nhựa PVC, uPVC, HDPE, inox, thép cho đến gang tùy thuộc vào yêu cầu của môi chất. Tùy vào đặc thù công trình, phương pháp kết nối có thể là dán keo, hàn nhiệt, nối ren, hàn kim loại, mặt bích hoặc khớp cơ khí. Việc lựa chọn đúng loại phụ kiện đòi hỏi sự cân nhắc kỹ lưỡng về đường kính ống, góc chia, áp suất và nhiệt độ vận hành.

Cấu tạo và nguyên lý hoạt động của co chữ Y

Cấu tạo cơ bản

• Thân phụ kiện: Thiết kế dạng hình học chữ Y, đóng vai trò là khung chịu lực và định hướng dòng chảy trung tâm.

• Cửa chính và cửa nhánh: Các đầu kết nối được gia công chính xác theo kích thước tiêu chuẩn của hệ thống ống.

• Bề mặt kết nối: Có thể là ren trong/ngoài, đầu trơn dán keo, đầu chờ hàn hoặc đầu nối dạng clamp.

• Gioăng làm kín: Tích hợp ở một số dòng chuyên dụng để tăng cường độ kín khít.

• Phòng chuyển tiếp bên trong: Được thiết kế thuôn gọn nhằm hạn chế tối đa hiện tượng xáo trộn dòng chảy.

Nguyên lý hoạt động

Khi ứng dụng trong cấu hình chia dòng, lưu chất đi vào cửa chính và được phân bổ sang các nhánh theo định luật thủy lực. Ngược lại, khi dùng để gom dòng, chất lỏng từ các nhánh chảy vào thân chính rồi thoát ra ngoài. Góc nghiêng của nhánh đóng vai trò quyết định trong việc giảm thiểu tổn thất áp suất và hạn chế hiện tượng va đập dòng chảy so với các dạng góc vuông đột ngột.

Co chữ Y khác gì so với tê ống nước?

Để hiểu rõ hơn về đặc tính kỹ thuật, bảng so sánh dưới đây sẽ làm rõ điểm khác biệt giữa co chữ Y và tê ống nước truyền thống:

Phân tích chuyên sâu

Các loại co chữ Y ống dẫn nước phổ biến

1. Co chữ Y nhựa

Dòng sản phẩm chuyên dụng cho hệ thống ống PVC, uPVC, HDPE hoặc các loại ống nhựa kỹ thuật tương thích. Chúng sở hữu ưu thế vượt trội về trọng lượng nhẹ, dễ dàng vận chuyển, thi công nhanh chóng và giá thành kinh tế. Phương pháp kết nối chủ yếu là dán keo chuyên dụng, hàn nhiệt hoặc sử dụng gioăng cao su, phù hợp hoàn hảo với hệ thống cấp thoát nước dân dụng và công nghiệp nhẹ.

2. Co chữ Y inox

Được đúc từ các mác thép không gỉ cao cấp như SUS304 hoặc SUS316. Sản phẩm nổi bật với khả năng chống ăn mòn tuyệt đối, bề mặt nhẵn bóng không bám cặn, rất lý tưởng cho môi trường ẩm ướt, ngành công nghiệp thực phẩm, dược phẩm hoặc hóa chất. Kiểu kết nối thường gặp là ren, hàn hoặc dạng clamp tiện lợi.

3. Co chữ Y thép hoặc gang

Sở hữu độ bền cơ học cực cao, khả năng chịu lực va đập và áp lực lớn. Chúng là sự lựa chọn hàng đầu cho các hệ thống đường ống công nghiệp nặng, trạm bơm cấp nước đô thị, mạng lưới phòng cháy chữa cháy (PCCC) hoặc các tuyến ống chịu tải trọng cao.

4. Co chữ Y ren và hàn

Dòng phụ kiện kết nối ren mang lại sự linh hoạt tối đa trong việc tháo lắp và bảo trì định kỳ. Trong khi đó, dòng kết nối hàn hoặc hàn nhiệt tạo ra mối nối cố định vô cùng chắc chắn, chuyên dùng cho các hệ thống đòi hỏi độ kín tuyệt đối dưới áp suất cao.

Những thông số kỹ thuật cần quan tâm

Khi tiến hành thiết kế và mua sắm, các kỹ sư cần đặc biệt lưu ý đến các thông số kỹ thuật cốt lõi sau:

• Kích thước đường ống: Xác định rõ kích thước danh nghĩa theo chuẩn DN hoặc hệ inch, đường kính ngoài/trong của cửa chính và cửa nhánh (dạng đồng cỡ hoặc giảm cỡ).

• Góc chia nhánh: Các góc phổ biến gồm 30 độ, 45 độ hoặc các góc tùy chỉnh theo bản vẽ kỹ thuật thiết kế không gian.

• Vật liệu cấu tạo: Phải đảm bảo sự tương thích hoàn toàn với tính chất lý hóa của lưu chất bên trong đường ống để tránh hiện tượng ăn mòn điện hóa.

• Áp suất và nhiệt độ làm việc: Đảm bảo giới hạn chịu áp (PN) và ngưỡng nhiệt độ của phụ kiện đáp ứng hoặc vượt mức vận hành thực tế của hệ thống.

Co chữ Y đồng cỡ và co chữ Y giảm cỡ

Co chữ Y đồng cỡ có tất cả các cửa kết nối mang kích thước đồng nhất, được sử dụng khi cần chia hoặc gom các tuyến ống có cùng đường kính danh nghĩa.

Ngược lại, co chữ Y giảm cỡ có một hoặc nhiều cửa nhánh sở hữu kích thước nhỏ hơn cửa chính. Loại này được ứng dụng khi hệ thống cần chuyển tiếp kết nối giữa các phân đoạn ống có khẩu độ khác nhau. Khi sử dụng loại giảm cỡ, việc tính toán thủy lực về vận tốc dòng chảy là bắt buộc để tránh gây sụt áp cục bộ.

Vì sao hình dạng chữ Y có thể hỗ trợ dòng chảy?

Thiết kế nhánh nghiêng của co chữ Y ống nước cho phép dòng lưu chất thay đổi hướng một cách từ từ và mượt mà thay vì chịu một cú bẻ góc đột ngột 90 độ như các phụ kiện thông thường. Cấu trúc này giúp làm giảm đáng kể hiện tượng nhiễu loạn dòng chảy (turbulence), từ đó hạn chế tối đa mức tổn thất năng lượng cục bộ trong hệ thống. Tuy nhiên, hiệu quả thực tế này còn phụ thuộc vào góc nghiêng, vận tốc dòng chất lỏng và độ nhám bề mặt bên trong phụ kiện.

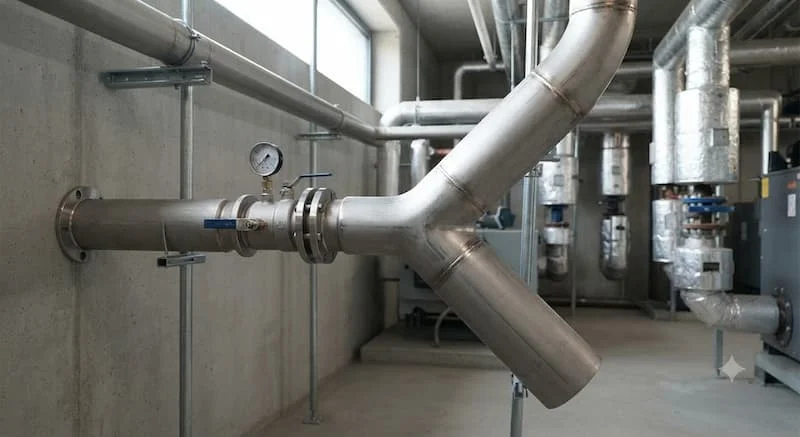

Ứng dụng thực tế

Co chữ Y ống nước được sử dụng ở đâu?

Hệ thống thoát nước dân dụng và công nghiệp là nơi ứng dụng lớn nhất của phụ kiện này, giúp phân chia nhánh nước thải hoặc gom dòng chảy về trục chính một cách trơn tru, hạn chế tối đa tình trạng tắc nghẽn.

Trong hệ thống cấp nước và công nghiệp hóa chất, sản phẩm hỗ trợ phân phối dòng chất lỏng đến các dây chuyền sản xuất hoặc dẫn nước làm mát thiết bị. Đối với các hệ thống hút khí hoặc xử lý chất thải dạng bùn, góc nghiêng của co chữ Y giúp dòng vật chất di chuyển thuận lợi, không bị đọng cặn tại các góc cua.

Sai lầm thường gặp khi sử dụng co chữ Y

Một số sai sót phổ biến trong quá trình thi công gồm có: nhầm lẫn giữa co chữ Y và phụ kiện tê vuông; chọn sai kích thước cửa nhánh khiến dòng chảy bị bóp nghẹt; không kiểm tra góc chia dẫn đến lệch hướng lắp đặt trong không gian hẹp; sử dụng vật liệu không tương thích với hóa chất lưu chất; hoặc dùng phụ kiện có định mức áp suất thấp hơn áp lực thực tế của hệ thống. Những sai lầm này thường dẫn đến rò rỉ nước, giảm lưu lượng hoặc nứt vỡ phụ kiện sau một thời gian ngắn vận hành.

Hướng dẫn và checklist

Cách chọn co chữ Y ống nước phù hợp

Quy trình lựa chọn chuẩn kỹ thuật bao gồm 5 bước sau đây:

1. Xác định mục đích sử dụng: Làm rõ nhu cầu thực tế là chia dòng, gom dòng, đổi hướng hay chuyển tiếp kích thước ống.

2. Xác định kích thước: Đo đạc kỹ lưỡng đường kính ống, quy chuẩn DN/inch của cả cửa chính và các nhánh phụ.

3. Chọn vật liệu: Lựa chọn nhựa, inox, thép hoặc gang sao cho phù hợp với môi chất và môi trường lắp đặt.

4. Chọn phương pháp kết nối: Ưu tiên kiểu ren cho hệ thống cần tháo lắp bảo trì, hoặc chọn hàn/dán keo cho hệ thống cố định áp lực cao.

5. Kiểm tra thông số vận hành: Đối chiếu giới hạn áp suất, nhiệt độ, lưu lượng và không gian lắp đặt thực tế.

Checklist trước khi mua hàng:

• Đã chọn đúng chủng loại co chữ Y theo bản vẽ thiết kế.

• Kích thước cửa chính và cửa nhánh hoàn toàn khớp với đường ống.

• Góc chia nhánh phù hợp với không gian thực tế.

• Vật liệu cấu tạo đáp ứng tiêu chuẩn môi chất.

• Phương pháp kết nối tương thích với công nghệ thi công.

• Thông số áp suất và nhiệt độ nằm trong giới hạn an toàn.

• Có catalogue kỹ thuật và nguồn gốc xuất xứ rõ ràng từ nhà cung cấp uy tín.

Hướng dẫn lắp đặt co chữ Y

• Ngắt hoàn toàn dòng chảy và xả kiệt áp suất tồn dư trong hệ thống trước khi thi công.

• Làm sạch bề mặt đầu ống và bên trong phụ kiện, loại bỏ hoàn toàn bụi bẩn hoặc bavia.

• Xác định chính xác hướng chia dòng hoặc gom dòng theo đúng thiết kế kỹ thuật.

• Căn chỉnh thẳng hàng các tuyến ống trước khi tiến hành cố định mối nối.

• Thực hiện kết nối theo đúng quy trình chuyên môn (dán keo đều tay, siết lực ren vừa phải hoặc hàn nhiệt đúng nhiệt độ chuẩn).

• Tuyệt đối không dùng lực cơ học uốn ép đường ống để bù đắp cho sai lệch lắp đặt.

• Chờ mối dán keo hoặc mối hàn đạt độ cứng hoàn toàn trước khi cho hệ thống vận hành.

• Mở van cấp nước từ từ, kiểm tra toàn diện hiện tượng rò rỉ và mức độ rung động của đường ống.

FAQ

Co chữ Y ống nước là gì?

Đây là phụ kiện đường ống có hình chữ Y, chuyên dùng để chia dòng, gom dòng hoặc điều hướng dòng chảy trong hệ thống ống nước dân dụng và công nghiệp một cách linh hoạt.

Co chữ Y khác tê ống nước như thế nào khác biệt ra sao?

Co chữ Y sở hữu nhánh nghiêng giúp dòng chảy chuyển hướng êm ái, giảm tổn thất áp suất; trong khi tê ống nước có nhánh vuông góc 90 độ, phù hợp cho các cấu hình phân nhánh gấp khúc.

Co chữ Y có sử dụng được cho hệ thống đường ống áp lực cao không?

Có, với điều kiện bạn lựa chọn các dòng sản phẩm làm từ inox, thép hoặc nhựa kỹ thuật chịu lực cao có thông số áp suất làm việc (PN) phù hợp với thực tế hệ thống.

Nên chọn co chữ Y chất liệu inox hay chất liệu nhựa?

Co chữ Y inox phù hợp cho môi trường yêu cầu độ bền cơ học lớn, chống ăn mòn và nhiệt độ cao. Co chữ Y nhựa có ưu điểm nhẹ, dễ thi công, giá tốt, phù hợp với hệ thống ống nhựa dân dụng.

Có thể dùng co chữ Y để gom hai dòng nước làm một không?

Hoàn toàn được. Phụ kiện này được thiết kế tối ưu cho cả hai chiều: chia dòng từ một ra nhiều nhánh hoặc gom nhiều nhánh về một đường ống chính.

Kết luận

Co chữ Y ống nước là phụ kiện không thể thiếu trong các hệ thống đòi hỏi tính linh hoạt cao trong việc phân phối, gom dòng hoặc điều hướng dòng chảy. Nhờ thiết kế nhánh nghiêng thông minh, sản phẩm giúp tối ưu hóa động lực học dòng chảy, giảm thiểu tổn thất áp suất và mang lại sự bền vững cho toàn bộ mạng lưới đường ống. Việc lựa chọn chuẩn xác từ kích thước, góc chia, vật liệu cho đến phương pháp kết nối đóng vai trò quyết định đến hiệu suất vận hành lâu dài của công trình.
