Y Strainer Screen Size là gì?

Y strainer screen size là gì? Trong hệ thống đường ống công nghiệp và dân dụng, van y lọc (Y strainer) đóng vai trò cốt lõi trong việc giữ lại cặn bẩn, mạt kim loại, rỉ sét và tạp chất trước khi chúng kịp xâm nhập vào bơm, van hoặc các thiết bị đắt tiền phía sau. Tuy nhiên, không phải loại thiết bị nào cũng có khả năng lọc giống nhau và việc hiểu rõ y strainer là yếu tố quyết định hiệu quả vận hành. Lưới quá thô có thể bỏ lọt cặn nhỏ gây kẹt van, trong khi lưới quá mịn lại rất dễ bị nghẹt, làm giảm nghiêm trọng lưu lượng dòng chảy và tăng tổn thất áp suất hệ thống. Nếu chọn sai thông số này, hệ thống sẽ đối mặt với nguy cơ sụt áp đột ngột, quá tải thiết bị và tốn kém chi phí bảo trì. Bài viết này sẽ phân tích chi tiết về khái niệm y strainer screen size, cách quy đổi đơn vị và checklist lựa chọn chuẩn xác nhất cho từng hệ thống.

Kiến thức nền về Y strainer screen size

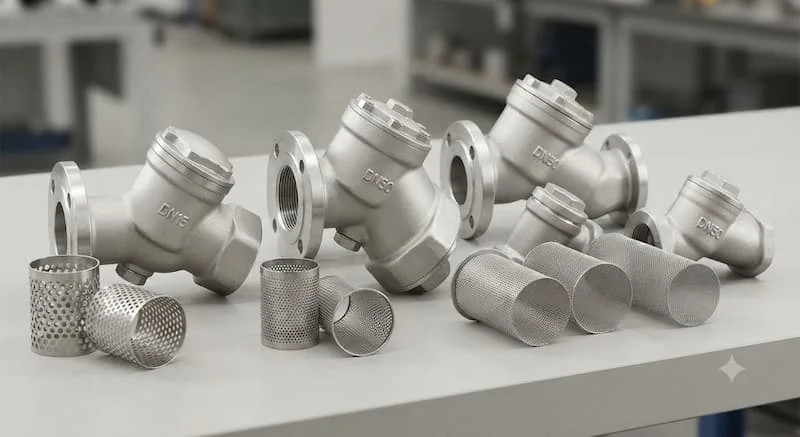

Y Strainer Screen Size là gì?

Y strainer screen size là thông số mô tả kích thước hoặc độ mịn của màn lọc được lắp bên trong van lọc chữ Y. Thông số này thường được thể hiện bằng số mesh, kích thước khe hở hoặc đơn vị micron, cho phép kỹ sư xác định chính xác loại cặn bẩn nào có thể được giữ lại khi dòng chất lỏng hoặc khí đi qua màn lọc.

Mesh biểu thị số mắt lưới trên một đơn vị chiều dài, còn micron thể hiện kích thước khe hở thực tế. Mặc dù số mesh càng cao tương ứng với lưới càng mịn, chúng ta tuyệt đối không nên quy đổi máy móc giữa mesh và micron vì điều này còn phụ thuộc vào đường kính sợi lưới, tiêu chuẩn sản xuất riêng biệt của từng nhà sản xuất.

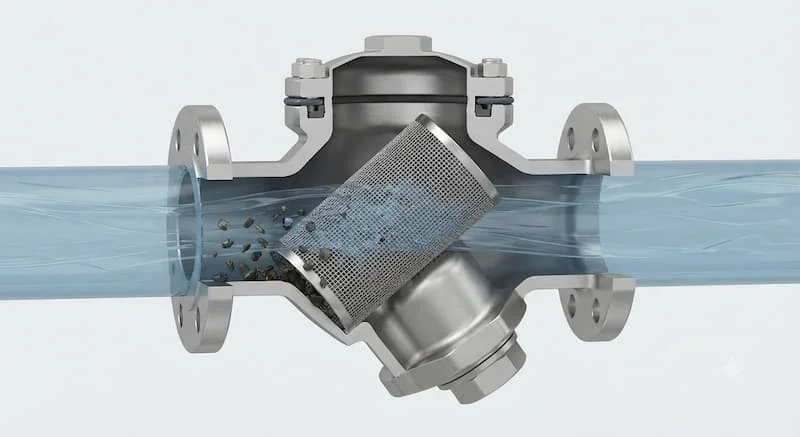

Cấu tạo và nguyên lý lọc của Y strainer

Về mặt cấu tạo, Y strainer gồm phần thân chính dạng chữ Y tích hợp cửa vào và cửa ra, khoang chứa màn lọc hình trụ (giỏ lọc), nắp tháo lắp, gioăng làm kín và nút xả hoặc van xả cặn ở đáy. Nguyên lý hoạt động dựa trên việc ép dòng môi chất đi qua màn lọc; các hạt cặn lớn hơn kích thước khe hở sẽ bị giữ lại bên trong giỏ lọc, trong khi lưu chất sạch tiếp tục di chuyển về phía sau.

Khi lượng cặn tích tụ dày lên, diện tích thông thoáng giảm dần, dẫn đến chênh lệch áp suất qua bộ lọc tăng cao. Lúc này, người vận hành bắt buộc phải tiến hành vệ sinh hoặc thay thế màn lọc để khôi phục trạng thái làm việc tối ưu, tránh làm giảm lưu lượng toàn hệ thống.

Phân biệt screen size, mesh size và micron rating

Để đọc hiểu chính xác tài liệu kỹ thuật, chúng ta cần phân biệt rõ ba khái niệm cốt lõi sau đây:

• Screen size: Thuật ngữ chung chỉ kích thước hoặc độ mịn tổng thể của màn lọc bên trong thiết bị.

• Mesh size: Số lượng mắt lưới đếm được trên một inch chiều dài. Ví dụ, lưới 20 mesh có lỗ thô hơn đáng kể so với lưới 100 mesh.

• Micron rating: Đơn vị đo bằng một phần triệu mét, mô tả chính xác kích thước khe hở hoặc cấp lọc hạt tối đa mà màn lọc có thể ngăn chặn.

Lưu ý quan trọng là các nhà sản xuất khác nhau có thể sử dụng dung sai chế tạo khác nhau, do đó không thể mặc định số mesh của hãng này sẽ có kích thước khe hở tương đương hoàn toàn với hãng khác.

Phân tích chuyên sâu

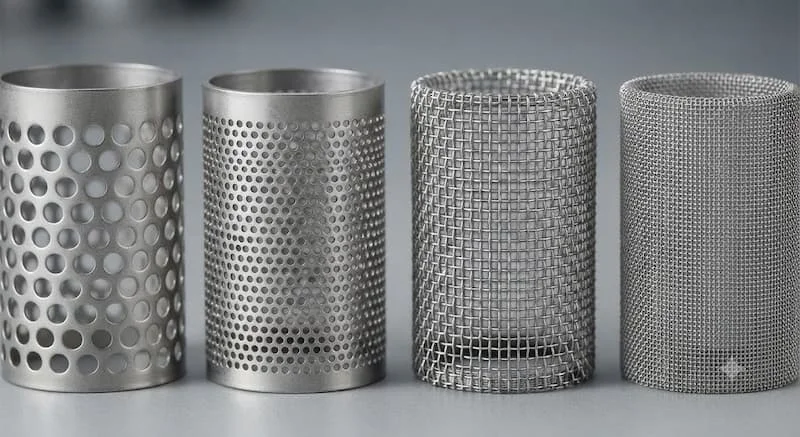

Các kích thước lưới Y strainer phổ biến

Các cấp độ lưới lọc thường được phân nhóm theo khoảng giá trị tương đối để phù hợp với từng mục đích bảo vệ thiết bị:

Bảng trên chỉ mang tính định hướng sơ bộ. Kích thước khe hở thực tế còn phụ thuộc rất lớn vào đường kính sợi, vật liệu chế tạo và thiết kế của màn lọc.

Mesh và micron có thể quy đổi như thế nào?

Mặc dù mesh và micron không phải là hai đại lượng đồng nhất (mesh đo mật độ mắt lưới, còn micron đo kích thước khe hở thực tế), chúng ta vẫn có thể tham khảo bảng quy đổi tương đối sau đây:

• 20 mesh: Tương đương khoảng 800–900 micron.

• 40 mesh: Tương đương khoảng 350–450 micron.

• 60 mesh: Tương đương khoảng 200–250 micron.

• 80 mesh: Tương đương khoảng 150–180 micron.

• 100 mesh: Tương đương khoảng 120–150 micron.

Các giá trị này hoàn toàn không thay thế cho thông số chính thức của nhà sản xuất. Khi lựa chọn Y strainer, kỹ sư nên ưu tiên dựa trên thông số opening size, clear opening hoặc micron rating được công bố cụ thể trong catalogue.

Kích thước lưới ảnh hưởng đến lưu lượng và tổn thất áp suất

Việc lựa chọn y strainer screen size tác động trực tiếp đến động lực học dòng chảy của hệ thống. Lưới càng mịn thì khả năng giữ lại hạt cặn nhỏ càng tốt, đồng thời diện tích thông thoáng thực tế của màn lọc cũng giảm xuống. Khi lưu chất đi qua, sức cản tăng lên đột ngột gây ra hiện tượng tổn thất áp suất (sụt áp) đáng kể.

Hơn nữa, quá trình tích tụ cặn bẩn sẽ làm thu hẹp thêm diện tích dòng chảy, khiến máy bơm phải làm việc quá tải hoặc làm sụt giảm lưu lượng đầu ra. Ngược lại, lưới quá thô lại không đủ khả năng bảo vệ các thiết bị tinh vi phía sau. Do đó, việc lựa chọn kích thước luôn là bài toán cân bằng tinh tế giữa hiệu quả lọc, lưu lượng thiết kế và mức độ sụt áp cho phép.

So sánh Y strainer lưới thô và lưới mịn

Bảng so sánh dưới đây làm rõ các đặc điểm kỹ thuật giữa hai dòng màn lọc phổ biến:

Vì sao không nên chọn lưới lọc càng mịn càng tốt?

Nhiều người quản lý dự án thường lầm tưởng rằng việc chọn lưới lọc có cấp độ mịn cao nhất sẽ mang lại sự bảo vệ tuyệt đối cho hệ thống. Tuy nhiên, tư duy này hoàn toàn phản khoa học kỹ thuật. Y strainer chỉ đóng vai trò lọc thô và lọc trung gian, hoàn toàn không thể thay thế cho các hệ thống lọc tinh chuyên dụng.

Lưới quá mịn sẽ làm cặn bẩn bám đặc quánh chỉ sau một thời gian ngắn vận hành, gây nghẹt cục bộ, đẩy mức chênh lệch áp suất tăng vọt và làm giảm nghiêm trọng lưu lượng cấp. Việc phải dừng máy liên tục để vệ sinh sẽ làm đội chi phí nhân công và gây thiệt hại lớn về kinh tế cho doanh nghiệp.

Ứng dụng thực tế

Chọn Y strainer screen size theo từng môi chất

Tùy thuộc vào đặc tính lý hóa của môi chất, kỹ sư cần cân nhắc kỹ lưỡng khi lựa chọn kích thước lưới:

• Hệ thống nước: Ưu tiên sử dụng lưới thô hoặc trung bình để giữ cặn bẩn, rỉ sét thông thường. Nếu nguồn nước thô chứa nhiều bùn cát, bắt buộc phải bố trí hệ thống lắng hoặc lọc sơ bộ trước khi qua van.

• Hệ thống hơi (Steam): Cần đặc biệt chú ý đến nhiệt độ cao và áp suất lớn để chọn vật liệu màn lọc chịu lực tốt, đồng thời tuân thủ nghiêm ngặt khuyến cáo của nhà sản xuất về hướng lắp đặt.

• Hệ thống khí nén: Kích thước lưới phải tương thích với yêu cầu giữ hạt rắn. Đối với mục đích tách nước hoặc tách dầu tinh, Y strainer thông thường không đủ đáp ứng mà cần kết hợp thêm bộ lọc khí chuyên dụng.

• Hệ thống hóa chất: Yêu cầu bắt buộc là màn lọc phải có khả năng chống ăn mòn hóa học cao, tương thích hoàn toàn với tính chất chất lỏng công nghiệp.

Sai lầm thường gặp khi lựa chọn screen size

Quá trình thiết kế và mua sắm thường vướng phải các sai lầm nghiêm trọng như: chỉ dựa vào số mesh mà bỏ qua thông số micron; mặc định mesh càng cao luôn tốt hơn; không tính toán lưu lượng thực tế và độ nhớt của môi chất; bỏ qua diện tích lọc hiệu dụng của giỏ lọc; hoặc cố gắng dùng Y strainer để thay thế hoàn toàn cho lõi lọc tinh chuyên dụng (cartridge filter). Những sai lầm này dẫn đến hệ lụy sụt áp hệ thống, hư hỏng thiết bị và gián đoạn vận hành liên tục.

Hướng dẫn và checklist

Cách chọn Y strainer screen size phù hợp

Quy trình lựa chọn chuẩn kỹ thuật gồm các bước khoa học:

1. Xác định môi chất: Nước, hơi, khí nén, dầu mỡ hay hóa chất có độ nhớt cao.

2. Xác định loại cặn cần loại bỏ: Rỉ sét, mạt kim loại, cát hay tạp chất phát sinh trong quá trình hàn ống.

3. Xác định kích thước lọc: Đối chiếu trực tiếp thông số opening size hoặc micron rating thay vì chỉ nhìn tên gọi mesh.

4. Kiểm tra lưu lượng và tổn thất áp suất: Tính toán lưu lượng danh định, áp suất đầu vào và giới hạn sụt áp cho phép của hệ thống.

5. Kiểm tra điều kiện vận hành: Xem xét nhiệt độ, áp suất, vật liệu cấu tạo và không gian thao tác tháo lắp nắp xả cặn.

Checklist trước khi đặt mua:

• Đúng kích thước đường ống (DN hoặc inch).

• Đúng vật liệu thân lọc và màn lọc.

• Thông số mesh hoặc micron rõ ràng.

• Đáp ứng lưu lượng thiết kế yêu cầu.

• Không vượt quá mức sụt áp cho phép của hệ thống.

• Phù hợp với áp suất và nhiệt độ vận hành thực tế.

• Có sẵn linh kiện màn lọc thay thế đồng bộ.

Cách vệ sinh và bảo trì màn lọc Y strainer

Quy trình bảo trì định kỳ bao gồm các bước sau:

• Ngắt hoàn toàn dòng chảy và xả kiệt áp suất tồn dư trong thân van lọc.

• Đóng chặt các van cô lập ở phía trước và phía sau thiết bị.

• Tháo phần nắp đậy của Y strainer theo đúng chiều ren hoặc bu-lông hướng dẫn.

• Rút màn lọc hình trụ ra khỏi khoang chứa thân van.

• Vệ sinh sạch sẽ bằng nguồn nước áp lực, khí nén hoặc dung dịch tẩy rửa phù hợp; tuyệt đối không dùng các vật sắc nhọn làm rách hoặc biến dạng lưới.

• Kiểm tra kỹ bề mặt lưới xem có bị thủng, nứt hay móp méo không.

• Kiểm tra tình trạng gioăng làm kín, tiến hành thay mới nếu có dấu hiệu chai cứng.

• Lắp ráp lại màn lọc đúng vị trí tâm kỹ thuật.

• Mở từ từ các van cô lập để cấp lại dòng chảy, đồng thời kiểm tra kỹ độ kín và mức chênh áp thực tế.

FAQ

Y strainer screen size nghĩa là gì?

Đây là thông số kỹ thuật mô tả kích thước, độ mịn hoặc cấp lọc của màn lọc dạng giỏ bên trong van y lọc, được thể hiện qua số mesh, kích thước khe hở hoặc micron rating.

Mesh càng cao thì lưới lọc càng mịn đúng không?

Về cơ bản là đúng vì số mesh lớn biểu thị mật độ mắt lưới dày hơn. Tuy nhiên, điều này không hoàn toàn tuyệt đối vì kích thước khe hở còn phụ thuộc vào đường kính sợi lưới và tiêu chuẩn chế tạo của từng hãng.

Nên chọn Y strainer 40 mesh hay 100 mesh cho hệ thống nước?

Lựa chọn này phụ thuộc vào yêu cầu bảo vệ thiết bị. Lưới 40 mesh phù hợp để lọc thô, giữ áp suất ổn định và ít bị nghẹt, trong khi lưới 100 mesh giữ cặn nhỏ tốt hơn nhưng đòi hỏi tần suất vệ sinh cao hơn.

Y strainer có thể thay thế bộ lọc tinh chuyên dụng không?

Không. Y strainer chỉ đóng vai trò lọc thô hoặc lọc trung gian để giữ cặn lớn bảo vệ van và bơm. Với yêu cầu lọc hạt siêu mịn ở cấp độ micron thấp, cần dùng đến bộ lọc lõi (cartridge filter) hoặc lọc túi (bag filter).

Khi nào cần tiến hành vệ sinh màn lọc Y strainer?

Bạn cần vệ sinh khi quan sát thấy tổn thất áp suất qua bộ lọc tăng cao bất thường, lưu lượng dòng chảy giảm sút, thiết bị phía sau vận hành kém ổn định hoặc theo chu kỳ bảo dưỡng định kỳ của nhà máy.

Kết luận

Việc nắm vững và lựa chọn chính xác y strainer screen size đóng vai trò quyết định đến hiệu suất hoạt động, mức tổn thất áp suất và độ bền vững của toàn bộ hệ thống đường ống. Một quyết định đầu tư đúng đắn đòi hỏi sự cân bằng khoa học giữa kích thước cặn bẩn cần loại bỏ, lưu lượng thiết kế và đặc điểm môi chất thực tế. Việc chọn lưới quá thô sẽ làm giảm hiệu quả bảo vệ thiết bị, trong khi lưới quá mịn lại đẩy nhanh nguy cơ nghẹt mạch và gia tăng chi phí bảo dưỡng. Sử dụng phụ kiện đúng thông số giúp hệ thống vận hành trơn tru, hạn chế tối đa sự cố dừng máy ngoài ý muốn.
