Steam strainer valve là gì?

Steam strainer valve là gì? Trong hệ thống hơi công nghiệp, đường ống thường xuất hiện rỉ sét, cặn hàn, mạt kim loại, bụi bẩn hoặc tạp chất phát sinh trong quá trình lắp đặt và vận hành. Khi các tạp chất này đi vào thiết bị phía sau, chúng có thể làm kẹt van, ảnh hưởng nghiêm trọng đến bẫy hơi, gây sai lệch đồng hồ đo hoặc làm giảm hiệu suất trao đổi nhiệt. Thiết bị steam strainer valve (van lọc cặn hơi)  chính là giải pháp cốt lõi được sử dụng để giữ lại các hạt cặn trước khi dòng hơi đi vào những khu vực quan trọng. Tuy nhiên, nhiều người vẫn dễ nhầm lẫn thiết bị này với steam trap, Y strainer hoặc van lọc thông thường. Bài viết dưới đây sẽ phân tích tường tận bản chất, cấu tạo, nguyên lý hoạt động và tiêu chuẩn lựa chọn chuẩn xác nhất.

Kiến thức nền về steam strainer valve

Steam strainer valve là gì?

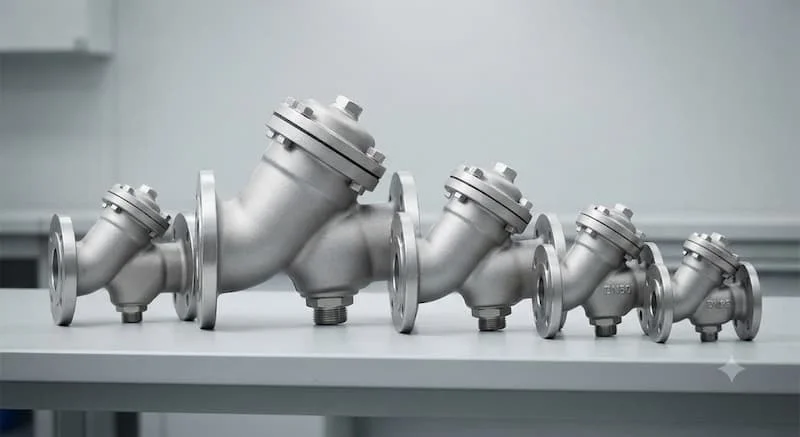

Steam strainer valve (hay còn gọi là van lọc cặn hơi, bộ lọc cặn đường ống hơi) là thiết bị lọc cơ học được lắp đặt trên đường ống hơi, có nhiệm vụ giữ lại các hạt rắn như rỉ sét, cặn hàn và mạt kim loại trước khi dòng hơi tiếp cận các thiết bị đắt tiền phía sau. Thiết bị sở hữu phần thân chế tạo từ gang, thép, inox hoặc hợp kim chịu nhiệt. Bên trong bố trí lưới lọc với các kích thước ô lưới xác định.

Cần phân biệt rõ: strainer chỉ thực hiện chức năng lọc cặn cơ học, hoàn toàn không có khả năng điều chỉnh áp suất, đóng mở dòng chảy hay tách nước ngưng như bẫy hơi (steam trap). Nếu bỏ qua thiết bị này, hệ thống sẽ đối mặt với nguy cơ mài mòn thiết bị và gián đoạn sản xuất tốn kém.

Cấu tạo và nguyên lý hoạt động

Về mặt cấu tạo, một van lọc cặn hơi tiêu chuẩn bao gồm các bộ phận chính:

• Thân van: Chế tạo từ vật liệu chịu nhiệt cao, đóng vai trò khung chịu áp lực.

• Nắp tháo lắp: Giúp cố định khoang lọc và thuận tiện cho việc bảo trì.

• Lưới lọc (Screen): Thường có dạng hình trụ hoặc giỏ lọc bằng thép không gỉ.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối dưới nhiệt độ cao.

• Bu lông và nút xả cặn: Cố định kết cấu và hỗ trợ xả bớt tạp chất thô.

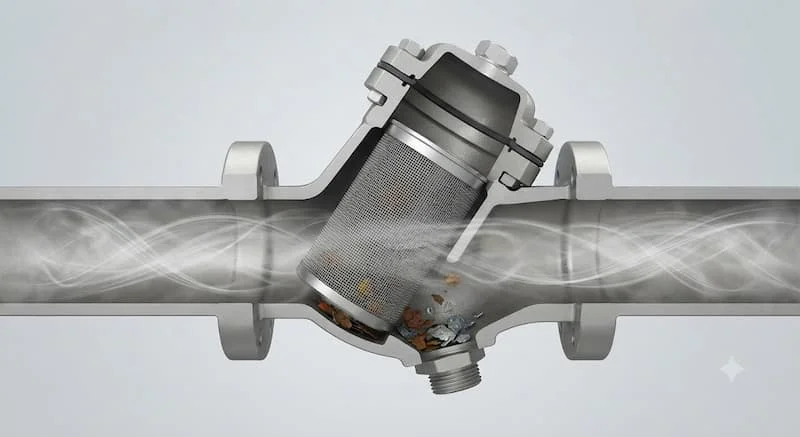

Nguyên lý hoạt động dựa trên cơ chế chặn lọc cơ học: khi dòng hơi đi qua cửa vào, lưới lọc sẽ giữ lại các hạt cặn có kích thước lớn hơn khe hở, trong khi dòng hơi sạch tiếp tục thoát ra cửa xả. Theo thời gian, lượng cặn tích tụ dày lên sẽ tạo ra trở lực dòng chảy, làm tăng độ chênh áp. Khi đạt ngưỡng giới hạn, hệ thống cần được cô lập để tháo nắp, vệ sinh lưới lọc nhằm khôi phục trạng thái làm việc tối ưu.

Phân tích chuyên sâu

Các loại van lọc cặn hơi phổ biến

Thị trường hiện nay cung cấp đa dạng chủng loại nhằm đáp ứng từng đặc thù kỹ thuật của hệ thống:

• Y-type steam strainer: Thiết kế thân chữ Y với khoang chứa cặn nghiêng, gọn gàng, dễ lắp đặt và vệ sinh, là lựa chọn phổ biến nhất trong các nhà máy.

• T-type hoặc basket strainer: Sở hữu khoang lọc dạng giỏ lớn, chuyên dùng cho hệ thống lưu lượng cao hoặc lượng cặn nhiều, giúp kéo dài chu kỳ bảo dưỡng.

• Inline steam strainer: Thân thẳng hàng, cửa vào và ra nằm trên cùng một trục, tối ưu cho không gian lắp đặt hạn chế.

• Kiểu kết nối ren, hàn hoặc mặt bích: Đáp ứng từ các đường ống nhỏ áp lực thấp đến các hệ thống công nghiệp nặng áp suất cao, nhiệt độ lớn.

Thông số kỹ thuật cần quan tâm

Để đảm bảo an toàn tuyệt đối, kỹ sư cần kiểm soát chặt chẽ các thông số kỹ thuật cốt lõi:

• Kích thước danh nghĩa (DN): Phải tương thích tuyệt đối với khẩu độ đường ống và lưu lượng dòng hơi.

• Áp suất và nhiệt độ làm việc: Khả năng chịu nhiệt độ cao và áp suất danh định (PN) của thân van, gioăng làm kín và lưới lọc.

• Vật liệu chế tạo: Gang, thép carbon, inox 304/316 hoặc thép hợp kim chịu nhiệt phù hợp với môi chất.

• Cấp lọc (Mesh/Micron): Kích thước ô lưới phải cân bằng giữa hiệu quả giữ cặn và mức độ tổn thất áp suất.

• Kiểu kết nối và hướng dòng chảy: Chuẩn ren (BSP/NPT), mặt bích (JIS/DIN/ANSI) cùng mũi tên chỉ định chiều dòng chảy trên thân van.

So sánh van lọc cặn hơi với các thiết bị liên quan

Bảng so sánh chi tiết dưới đây giúp phân biệt rõ chức năng các thiết bị đường ống hơi:

Lưu ý kỹ thuật: Van lọc cặn hơi luôn được lắp đặt tiên quyết trước các thiết bị nhạy cảm như steam trap, van giảm áp hay van điều khiển để triệt tiêu nguy cơ kẹt van.

Vì sao steam strainer gây sụt áp?

Hiện tượng sụt áp qua bộ lọc là hệ quả tất yếu của quá trình ép dòng chảy qua các lỗ lưới nhỏ. Mức độ sụt áp chịu chi phối bởi lưu lượng hơi, kích thước mesh, diện tích lọc hiệu dụng và lượng cặn bám thực tế. Nếu kỹ sư chọn lưới lọc quá mịn hoặc kích thước van quá nhỏ so với thiết kế, áp suất hạ nguồn sẽ suy giảm nghiêm trọng, làm giảm hiệu suất trao đổi nhiệt của toàn hệ thống.

Ứng dụng thực tế và sai lầm thường gặp

Van lọc cặn hơi được sử dụng ở đâu?

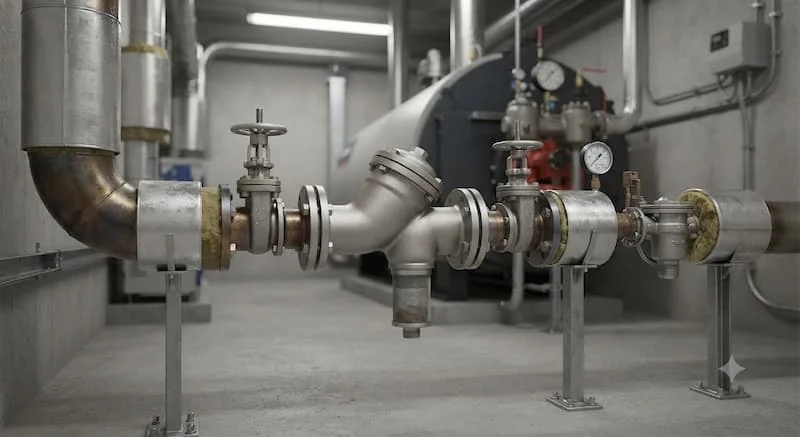

Thiết bị hiện diện dày đặc trước các trạm bẫy hơi, van giảm áp, van điều khiển tự động, đồng hồ đo lưu lượng và các thiết bị trao đổi nhiệt trong nhà máy thực phẩm, dược phẩm, hóa chất [chèn link: ứng dụng van công nghiệp].

Tuy nhiên, trong quá trình vận hành, kỹ thuật viên thường vướng phải các sai lầm nguy hiểm:

• Chọn sai cấp áp suất làm việc của hệ thống.

• Sử dụng van lọc nước lạnh cho đường ống hơi nhiệt độ cao.

• Dùng lưới lọc quá mịn gây sụt áp đột ngột.

• Lắp ngược hướng dòng chảy so với chỉ dẫn trên thân.

• Không chừa không gian trống để tháo nắp rút lưới lọc.

• Thao tác mở nắp khi hệ thống vẫn còn áp suất hoặc nhiệt độ cao, gây nguy hiểm trực tiếp đến nhân sự.

Hướng dẫn lựa chọn, lắp đặt và bảo trì

Cách chọn steam strainer valve phù hợp

Quy trình lựa chọn chuẩn kỹ thuật đòi hỏi đánh giá toàn diện các yếu tố:

1. Xác định loại môi chất (hơi bão hòa hay hơi quá nhiệt).

2. Đo đạc chính xác kích thước DN và kiểu kết nối của đường ống [chèn link: tiêu chuẩn kết nối ống].

3. Tính toán áp suất vận hành và nhiệt độ cực đại của hệ thống.

4. Xác định lưu lượng hơi để chọn kích thước bầu lọc phù hợp.

5. Lựa chọn vật liệu thân van và cấp lọc (mesh/micron) tương thích với môi trường làm việc.

Hướng dẫn lắp đặt van lọc cặn hơi

• Trước khi thi công, cần làm sạch toàn bộ đường ống để loại bỏ rỉ sét hàn [chèn link: thi công đường ống hơi].

• Lắp đặt đúng chiều mũi tên chỉ hướng dòng chảy khắc trên thân van.

• Đặt khoang chứa lưới lọc theo đúng khuyến cáo của nhà sản xuất (thường hướng xuống dưới để hứng cặn hiệu quả).

• Chừa khoảng trống tối thiểu phía dưới để thuận tiện rút giỏ lọc khi bảo trì.

• Siết lực vừa phải với kết nối ren, sử dụng gioăng làm kín chịu nhiệt chuẩn xác.

• Thử áp và gia nhiệt hệ thống từ từ để hạn chế sốc nhiệt gây nứt vỡ thiết bị.

Checklist vệ sinh và bảo trì

• Đã cô lập hoàn toàn đoạn đường ống bằng van khóa.

• Đã xả kiệt áp suất tồn dư bên trong thiết bị.

• Đợi thiết bị nguội hẳn đến mức an toàn trước khi thao tác.

• Tháo nắp đúng kỹ thuật, kiểm tra tình trạng lưới lọc (tránh rách hoặc biến dạng).

• Kiểm tra độ đàn hồi của gioăng làm kín, thay mới nếu bị chai cứng.

• Làm sạch hoàn toàn cặn bẩn bám trong khoang và lưới lọc.

• Lắp ráp lại đúng vị trí tâm kỹ thuật, kiểm tra rò rỉ và theo dõi mức độ sụt áp sau khi vận hành [chèn link: bảo trì van công nghiệp].

FAQ – Câu hỏi thường gặp

Steam strainer valve có phải là steam trap không?

Không. Strainer chuyên lọc cặn rắn cơ học, trong khi steam trap có nhiệm vụ xả nước ngưng và khí không ngưng ra khỏi hệ thống hơi.

Steam strainer nên lắp đặt ở vị trí nào?

Thiết bị phải luôn được lắp đặt ở đầu nguồn, ngay trước các thiết bị nhạy cảm như bẫy hơi, van điều khiển, van giảm áp hoặc đồng hồ đo để bảo vệ chúng khỏi rỉ sét.

Mesh lưới lọc càng cao có phải càng tốt không?

Không hẳn. Mesh cao giúp lọc cặn siêu mịn nhưng làm tăng nhanh tổn thất áp suất và dễ gây nghẹt cục bộ. Cần chọn cấp lọc theo đúng khuyến nghị thiết kế.

Có thể dùng Y strainer thông thường cho đường ống hơi không?

Chỉ được phép sử dụng khi Y strainer đó được thiết kế chuyên dụng và đạt thông số kỹ thuật về nhiệt độ, áp suất chịu đựng của hệ thống hơi.

Khi nào cần tiến hành vệ sinh steam strainer?

Cần vệ sinh định kỳ theo lịch bảo dưỡng nhà máy hoặc khi phát hiện áp suất hạ nguồn giảm sụt bất thường, lưu lượng hơi cấp không đủ đáp ứng thiết bị.

Kết luận

Steam strainer valve đóng vai trò là "tấm khiên" bảo vệ cốt lõi cho toàn bộ hệ thống đường ống hơi, giúp ngăn chặn triệt để rỉ sét và cặn bẩn phá hủy các thiết bị đắt tiền phía sau. Việc lựa chọn chính xác thông số kỹ thuật, vật liệu, cấp lọc cùng quy trình lắp đặt và bảo trì chuẩn mực sẽ đảm bảo hệ thống vận hành an toàn, bền bỉ và tối ưu hóa chi phí năng lượng.
