Bộ Lọc Khí Nén Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn

Trong các nhà máy sản xuất hay xưởng cơ khí, hệ thống khí nén được coi là "mạch máu" vận hành hàng loạt thiết bị như xi lanh, van điện từ và các cánh tay robot tự động hóa. Tuy nhiên, luồng khí được tạo ra từ máy nén khí thường không bao giờ hoàn toàn tinh khiết. Chúng mang theo lượng lớn hơi nước, hơi dầu, bụi bẩn, rỉ sét bóc tách từ đường ống và các tạp chất nguy hại khác.

Nếu không được xử lý triệt để, những tác nhân này sẽ nhanh chóng làm kẹt van, bào mòn seal xi lanh, làm hư hỏng thiết bị và gián đoạn dây chuyền sản xuất. Do đó, việc thắc mắc bộ lọc khí là gì cũng như cách lựa chọn thiết bị này sao cho chuẩn xác là bước khởi đầu bắt buộc để bảo vệ toàn bộ hạ tầng kỹ thuật của doanh nghiệp.

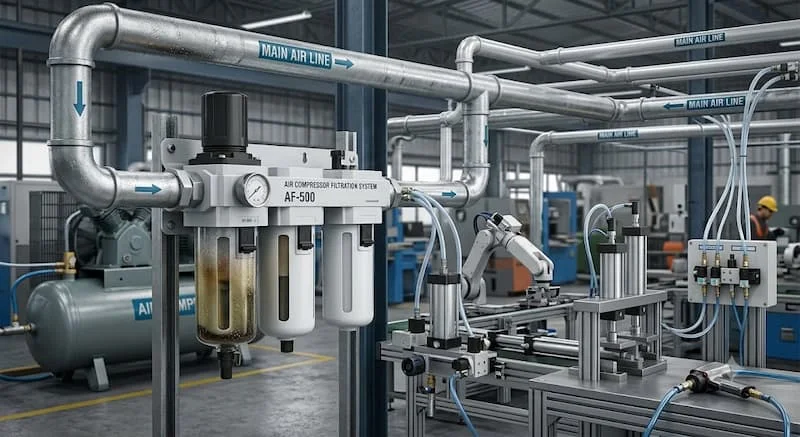

Bộ Lọc Khí Nén Là Gì?

Bộ lọc khí là gì? Đây là thiết bị chuyên dụng được lắp đặt trên đường ống nhằm loại bỏ hoặc giảm thiểu các tạp chất như nước ngưng tụ, dầu, bụi bẩn và các hạt rắn ra khỏi dòng khí nén trước khi đưa tới thiết bị tiêu thụ. Thiết bị sử dụng cơ chế văng ly tâm kết hợp với phần tử lọc bên trong để chặn giữ cặn bẩn, qua đó nâng cao chất lượng khí nén và kéo dài tuổi thọ cho các thiết bị chấp hành.

Cần phân biệt rõ ràng: bộ lọc khí không phải là máy sấy khí. Bộ lọc chủ yếu đóng vai trò tách cặn rắn, hạt dầu và các giọt nước ngưng tụ dạng sương. Trong khi đó, máy sấy khí lại ứng dụng công nghệ làm lạnh hoặc hấp thụ để hạ điểm sương, loại bỏ hoàn toàn hơi ẩm dạng khí lơ lửng. Việc kết hợp cả hai thiết bị này mới tạo nên một quy trình chuẩn hóa chất lượng khí nén.

Cấu Tạo Chi Tiết Của Bộ Lọc Khí Nén

Một bộ lọc khí công nghiệp tiêu chuẩn được cấu thành từ sáu bộ phận cơ bản, phối hợp ăn khớp để tạo nên cơ chế xử lý đa tầng:

• Thân lọc (Filter Housing): Thường chế tạo từ hợp kim nhôm, nhựa polycarbonate gia cường hoặc thép không gỉ, chịu được áp suất cao và chống va đập cơ học.

• Cổng vào và ra (IN/OUT Ports): Nơi dòng khí đi vào và đi ra khỏi lọc, được đúc các bước ren tiêu chuẩn như một phần tư inch, ba phần tám inch, một phần hai inch hoặc một inch.

• Phần tử lọc (Filter Element): Bộ phận trung tâm trực tiếp giữ lại cặn bẩn. Lõi lọc có thể làm từ đồng thiếc thiêu kết, sợi thủy tinh nén hay màng tổng hợp tùy theo cấp độ mịn.

• Bầu chứa (Filter Bowl): Khoang bên dưới dùng để hứng lượng nước ngưng và dầu được tách ra khỏi dòng khí.

• Van xả nước (Drain Valve): Bộ phận xả chất lỏng ra ngoài bầu chứa, có ba dạng chính là xả tay, xả bán tự động và xả tự động.

• Gioăng làm kín: Hệ thống gioăng cao su chịu nhiệt và chịu dầu giúp ngăn chặn tình trạng rò rỉ khí ra môi trường xung quanh.

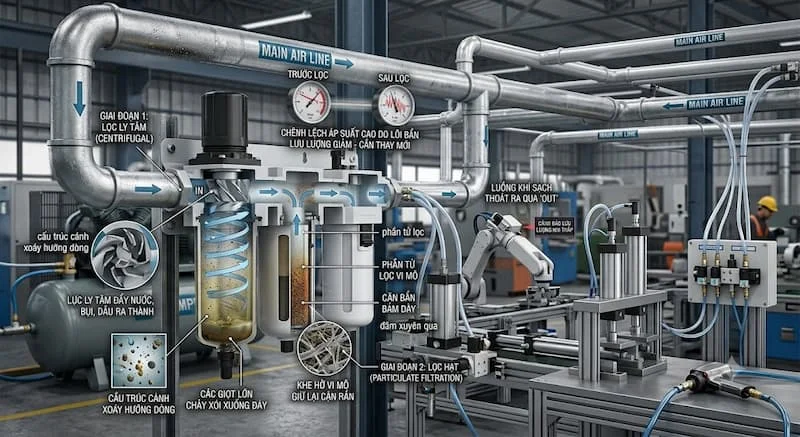

Nguyên Lý Hoạt Động Của Bộ Lọc Khí Nén

Quá trình làm sạch khí nén trong bộ lọc diễn ra theo hai giai đoạn nối tiếp nhau dựa trên chuyển động vật lý và cơ chế cản lọc:

Giai đoạn 1: Tách chất lỏng bằng lực ly tâm

Khi dòng khí nén áp suất cao đi qua cổng vào (IN), cấu trúc cánh xoáy hướng dòng bên trong bộ lọc sẽ buộc luồng khí phải chuyển động theo đường xoắn ốc với tốc độ cực cao. Lực ly tâm tạo ra đẩy các giọt nước, bụi lớn và vệt dầu văng mạnh vào thành trong của bầu chứa. Các hạt chất lỏng ngưng tụ thành giọt lớn hơn và chảy xói xuống đáy bầu nhờ trọng lực.

Giai đoạn 2: Lọc hạt cặn qua phần tử lọc

Sau khi đã loại bỏ phần lớn chất lỏng thô, luồng khí tiếp tục đổi hướng và đâm xuyên qua phần tử lọc nằm ở trung tâm. Tại đây, các khe hở vi mô của lõi lọc sẽ giữ lại toàn bộ hạt bụi, rỉ sét và các tạp chất rắn có kích thước lớn hơn cấp độ lọc của lõi. Luồng khí sạch sau đó thoát ra qua cổng OUT để đi tới hệ thống.

Sau một thời gian vận hành, lượng cặn bẩn bám dày trên bề mặt lõi lọc sẽ làm tăng chênh lệch áp suất trước và sau lọc. Điều này khiến lưu lượng khí giảm xuống, đòi hỏi kỹ thuật viên phải tiến hành vệ sinh hoặc thay mới phần tử lọc.

Bộ Lọc Khí Nén Có Những Loại Nào?

Tùy thuộc vào vị trí lắp đặt và yêu cầu độ sạch của dòng khí, bộ lọc khí được chia thành các dòng sản phẩm riêng biệt:

• Bộ lọc thô (Standard Filter): Thường có cấp lọc từ năm micron đến bốn mươi micron, chuyên dùng để loại bỏ bụi bẩn kích thước lớn và lượng nước ngưng ban đầu.

• Bộ lọc tinh (Coalescing Filter): Sở hữu lõi lọc từ một micron xuống tới zero phẩy zero một micron, có khả năng giữ lại các hạt dầu siêu nhỏ và sương mù dầu lơ lửng.

• Bộ lọc than hoạt tính (Adsorption Filter): Sử dụng các hạt than hoạt tính để hấp phụ hoàn toàn hơi dầu và khử mùi hóa chất, thường dùng cho ngành y tế, dược phẩm hay chế biến thực phẩm.

• Bộ lọc tích hợp điều áp (Filter Regulator): Thiết bị kết hợp hai trong một, vừa làm sạch khí vừa cho phép điều chỉnh áp suất đầu ra ổn định.

Cấp Lọc Của Bộ Lọc Khí Nén Là Gì?

Cấp lọc (tính bằng đơn vị micron) thể hiện kích thước hạt cặn nhỏ nhất mà phần tử lọc có thể giữ lại. Bạn thường gặp các thông số phổ biến như năm micron, một micron hay zero phẩy zero một micron trên các catalogue kỹ thuật.

Nhiều người thường mắc sai lầm khi cho rằng chọn cấp lọc micron càng nhỏ thì càng tốt. Thực tế, lõi lọc có độ mịn quá cao sẽ tạo ra trở lực lớn, làm sụt áp nghiêm trọng trên tuyến ống và rất mau bị tắc nếu không có lõi lọc thô hỗ trợ phía trước.

Nguyên tắc lắp đặt chuẩn kỹ thuật là phối hợp phân tầng: Lắp bộ lọc thô năm micron ở vị trí đầu tiên để chặn cặn lớn, sau đó mới đến bộ lọc tinh một micron hoặc zero phẩy zero một micron ở phía sau.

Các Thông Số Quan Trọng Khi Chọn Bộ Lọc Khí

Để đảm bảo hiệu quả vận hành và tránh lãng phí chi phí đầu tư, khi tìm mua thiết bị bạn cần rà soát kỹ các thông số sau:

• Lưu lượng định mức: Phải lớn hơn hoặc bằng lưu lượng tối đa mà máy nén khí cung cấp (tính bằng lít trên phút hoặc mét khối trên phút).

• Kích thước cổng ren: Chọn kích thước đường ống khớp với hạ tầng hiện có như một phần tư inch, ba phần tám inch, một phần hai inch để tránh làm hẹp tiết diện dòng chảy.

• Áp suất làm việc: Kiểm tra áp suất tối đa của hệ thống để chọn thân lọc chịu áp phù hợp (thông thường từ bảy bar đến mười bar, hoặc các dòng cao áp lên đến bốn mươi bar).

• Kiểu xả nước: Bầu xả tự động phù hợp cho các vị trí khuất tầm nhìn hoặc hệ thống vận hành liên tục; bầu xả tay thích hợp cho các xưởng nhỏ dễ kiểm soát.

Bộ Lọc Khí Khác Gì Bộ Điều Áp Và Bộ Tra Dầu?

Trong các tủ khí nén, người ta thường ghép nối bộ lọc với các thiết bị khác tạo thành bộ đôi hoặc bộ ba xử lý khí (hay gọi là bộ FRL).

Nếu hệ thống của bạn sử dụng các xi lanh không cần bôi trơn hoặc phục vụ ngắt mở khí sạch, bạn chỉ cần trang bị bộ lọc đơn hoặc bộ lọc kèm điều áp chứ không nhất thiết phải mua cả cụm FRL.

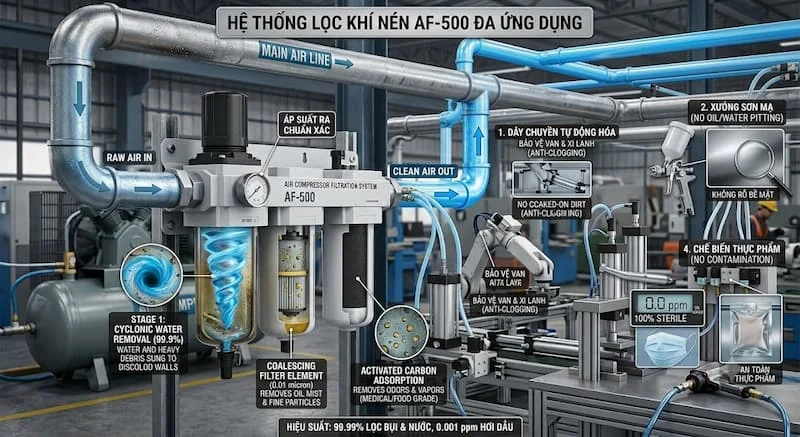

Ứng Dụng Thực Tế Của Bộ Lọc Khí

Thiết bị này xuất hiện ở hầu hết các công đoạn sản xuất có sử dụng năng lượng khí nén:

• Dây chuyền tự động hóa: Bảo vệ các van điện từ, xi lanh chấp hành và van tiết lưu không bị kẹt rít do cặn bẩn.

• Xưởng sơn mạ, phun kim loại: Đảm bảo khí nén không chứa giọt nước hay hơi dầu, tránh làm rỗ bề mặt sơn hoặc phồng rộp lớp mạ.

• Thiết bị nha khoa và y tế: Cung cấp luồng khí vô trùng, không mùi dầu phục vụ các dụng cụ cầm tay và máy thở.

• Chế biến thực phẩm và đóng gói: Ngăn chặn nguy cơ dầu máy rơi vãi làm ô nhiễm sản phẩm đóng gói.

Những Sai Lầm Thường Gặp Khi Sử Dụng Bộ Lọc Khí

1. Chọn lọc chỉ dựa vào kích thước ren ống: Hai bộ lọc cùng có ren một phần hai inch nhưng cấu trúc bên trong khác nhau có thể cho ra lưu lượng chênh lệch tới hai lần.

2. Quên không xả nước ở bầu lọc tay: Nước ngưng dâng cao quá mức sẽ bị luồng khí cuốn ngược trở lại đường ống (hiện tượng cuốn đùn).

3. Lắp ngược chiều dòng khí: Lắp sai cổng IN/OUT làm phá hủy phần tử lọc và mất hoàn toàn khả năng tách chất lỏng ly tâm.

4. Không thay thế lõi lọc định kỳ: Lõi lọc bẩn bít kín gây tổn thất áp suất lớn, khiến máy nén khí phải hoạt động bù tải, gây tốn điện năng nghiêm trọng.

Quy Trình Chọn Bộ Lọc Khí Phù Hợp Cho Hệ Thống

Để chọn đúng thiết bị ngay từ lần đầu tiên, hãy tuân thủ năm bước kỹ thuật sau:

[ B1: Tạp chất ] ➔ [ B2: Lưu lượng ] ➔ [ B3: Cấp Micron ] ➔ [ B4: Ren/Áp ] ➔ [ B5: Kiểu xả ]

• Bước 1: Xác định rõ mục tiêu cần lọc (chỉ cần tách nước thô hay cần loại bỏ hoàn toàn hơi dầu).

• Bước 2: Đo đạc lưu lượng tiêu thụ thực tế của cụm thiết bị phía sau.

• Bước 3: Lựa chọn cấp lọc micron phù hợp với yêu cầu của nhà sản xuất thiết bị chấp hành.

• Bước 4: Chọn kích thước cổng ren và kiểm tra dải áp suất chịu đựng của bộ lọc.

• Bước 5: Lựa chọn cơ chế xả nước tự động hay xả tay dựa trên điều kiện vận hành tại nhà máy.

Hướng Dẫn Lắp Đặt Và Bảo Trì Đúng Cách

• Vị trí lắp đặt: Luôn lắp bộ lọc theo hướng thẳng đứng, bầu lọc hướng xuống dưới. Vị trí lắp nên càng gần thiết bị sử dụng khí càng tốt để tránh tích tụ thêm nước ngưng trên đường ống dài.

• Kiểm tra chênh áp: Nếu chênh áp giữa cổng vào và ra vượt quá zero phẩy bảy bar, đó là lúc bắt buộc phải thay thế lõi lọc mới.

• Bảo dưỡng định kỳ: Vệ sinh bầu chứa bằng xà phòng nhẹ, tuyệt đối không dùng chất tẩy rửa mạnh như axeton hay xăng vì sẽ làm nứt vỡ bầu nhựa.

Câu Hỏi Thường Gặp (FAQ)

1. Bộ lọc khí nén có lọc được hoàn toàn nước không?

Bộ lọc chỉ tách được nước ngưng tụ dạng giọt. Để loại bỏ hoàn toàn hơi ẩm dạng khí, hệ thống bắt buộc phải trang bị thêm máy sấy khí.

2. Bao lâu thì cần thay lõi lọc khí nén một lần?

Thời gian thay lõi trung bình từ 6 đến 12 tháng, hoặc khi độ chênh áp qua bộ lọc vượt quá mức quy định của nhà sản xuất.

3. Có nên chọn bộ lọc xả nước tự động không?

Rất nên chọn xả tự động cho các hệ thống hoạt động liên tục hoặc các vị trí lọc lắp trên cao khó tiếp cận, giúp tránh rủi ro quên xả nước thủ công.

Chọn Đúng Bộ Lọc Khí Nén Để Bảo Vệ Toàn Bộ Hệ Thống

Hiểu rõ bộ lọc khí nén là gì và nắm vững các tiêu chí lựa chọn sẽ giúp doanh nghiệp chủ động bảo vệ hạ tầng thiết bị, hạn chế tối đa thời gian dừng máy ngoài kế hoạch và tối ưu hóa chi phí điện năng. Việc đầu tư đúng bộ lọc ngay từ đầu chính là giải pháp tiết kiệm chi phí vận hành bền vững nhất bộ lọc khí nén.
