Needle valve 1 2 npt Là Gì? Cấu Tạo, Thông Số Và Cách Chọn

Trong các hệ thống khí nén, thủy lực, đo lường hoặc đường ống công nghiệp, việc kiểm soát dòng chảy đòi hỏi sự chuẩn xác khắt khe. Những loại van công nghiệp thông thường như van bi hay van cổng hoạt động xuất sắc ở vai trò đóng hoặc mở hoàn toàn, nhưng khi cần tinh chỉnh lưu lượng nhỏ hay cô lập thiết bị đo, van kim một phần hai NPT mới là thiết bị đáp ứng trọn vẹn.

Tuy nhiên, chọn đúng một bộ van kim không đơn thuần là tìm kích thước một phần hai inch. Việc nhầm lẫn giữa các chuẩn ren, chọn sai vật liệu hay áp suất vận hành rất dễ dẫn tới sự cố rò rỉ, thất thoát áp suất hoặc gây mất an toàn toàn hệ thống. Bài viết này sẽ phân tích toàn diện cấu tạo, thông số kỹ thuật, cách phân biệt ren NPT và quy trình chọn mua van kim một phần hai NPT chuẩn kỹ thuật.

Needle Valve 1 2 NPT Là Gì?

Van kim một phần hai NPT là dòng van điều tiết lưu lượng chuyên dụng, sở hữu cổng kết nối ren côn tiêu chuẩn NPT với kích thước danh nghĩa một phần hai inch. Van vận hành dựa trên một đĩa van dạng kim di chuyển tuyến tính tịnh tiến vào hoặc ra khỏi đế van, giúp thay đổi diện tích tiết diện dòng chảy một cách cực kỳ mịn và chính xác.

Để tránh sai sót khi mua sắm và lắp đặt, cần làm rõ ba thành phần trong tên gọi:

• Van kim: Thiết kế đầu van hình nón nhọn như mũi kim, giúp kiểm soát dòng chảy nhỏ tốt hơn nhiều so với đĩa van phẳng.

• Kích thước một phần hai inch: Kích thước danh nghĩa của đường ống, không phải đường kính ngoài thực tế đo bằng thước kẹp.

• Chuẩn ren NPT: Tiêu chuẩn ren ống côn Hoa Kỳ, tạo độ kín nhờ cơ chế miết chặt giữa các bước ren.

Lưu ý quan trọng: Rất nhiều kỹ thuật viên mới thường nhầm tưởng một phần hai NPT nghĩa là đường kính ngoài của ren đo được đúng một phần hai inch (tương đương khoảng mười hai phẩy bảy milimét). Thực tế, đường kính ngoài của ren đực một phần hai inch xấp xỉ hai mươi mốt phẩy ba milimét. Nhầm lẫn này là nguyên nhân chính dẫn đến việc đặt mua sai kích thước phụ kiện kết nối.

Nguyên Lý Hoạt Động Của needle valve 1 2 npt

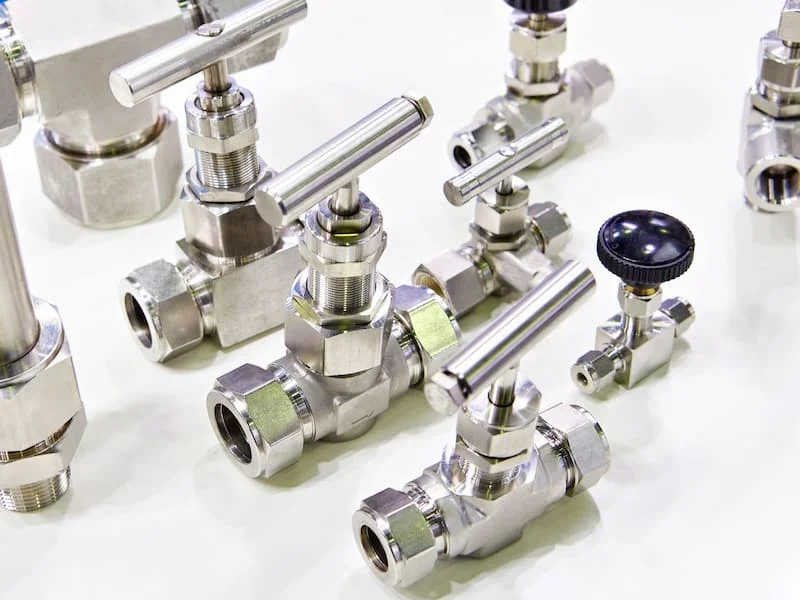

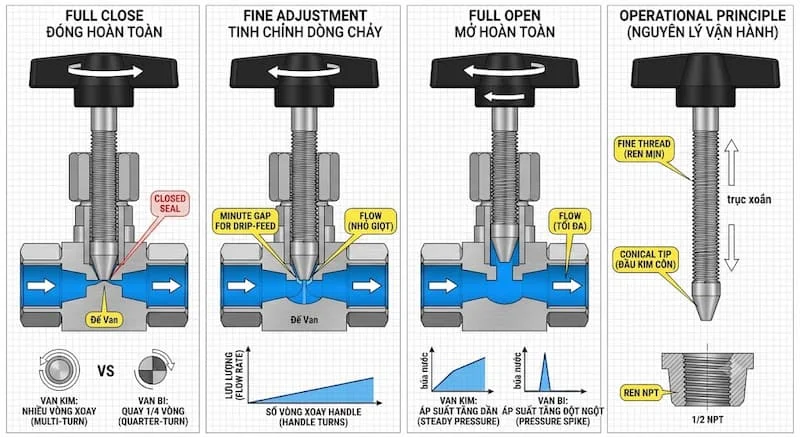

Nguyên lý vận hành của van kim một phần hai NPT dựa trên chuyển động cơ học dạng trục xoắn để thay đổi không gian lưu thông của môi chất.

1. Khi xoay tay vặn theo chiều kim đồng hồ (Đóng van): Trục van tiến xuống, đưa đầu kim nón tiến sâu vào lòng đế van. Tiết diện dòng chảy thu hẹp dần cho đến khi mép kim tiếp xúc hoàn toàn với đế van, đóng ngắt hoàn toàn dòng chảy.

2. Khi xoay ngược chiều kim đồng hồ (Mở van): Trục van rút lên, nâng đầu kim ra khỏi đế van. Lưu lượng môi chất tăng tiến theo khoảng cách nâng của trục.

3. Khi điều tiết dòng chảy: Nhờ bước ren trên trục van rất mịn kết hợp với độ dốc nhỏ của đầu kim, một vòng quay toàn phần của tay vặn chỉ khiến đầu kim dịch chuyển một khoảng cực ngắn. Điều này cho phép người vận hành tinh chỉnh từng giọt chất lỏng hoặc từng ngụm khí nén.

So với van bi chỉ cần xoay một góc tư vòng là mở hoàn toàn, van kim yêu cầu nhiều vòng xoay hơn. Chính đặc tính hành trình dài này giúp van kim chặn đứng hiện tượng búa nước và kiểm soát áp suất đầu ra ổn định.

Cấu Tạo Chi Tiết Của Van Kim 1 2 NPT

Một sản phẩm van kim một phần hai NPT tiêu chuẩn công nghiệp được cấu thành từ các bộ phận cốt lõi, phối hợp chặt chẽ để chịu được áp suất cao:

• Thân van: Được rèn hoặc gia công nguyên khối từ inox, đồng hoặc thép carbon. Thân van chịu lực chính và chứa toàn bộ kênh dẫn dòng chảy.

• Trục van: Thanh truyền động có ren vi mô, nhận lực từ tay vặn để điều khiển vị trí đầu kim.

• Kim van: Đầu nón nhọn bằng kim loại cứng (thường là inox gia nhiệt hoặc phủ lớp chống mài mòn) trực tiếp làm thay đổi diện tích tiết diện qua đế van.

• Đế van: Phần tiếp xúc trực tiếp với kim van. Có thể làm bằng kim loại hoàn toàn cho nhiệt độ và áp suất cao, hoặc lót nhựa chuyên dụng để đóng kín hoàn toàn chất khí.

• Nắp van: Bộ phận giữ chặt trục van và hệ thống làm kín vào thân van.

• Gioăng làm kín: Nằm quanh trục van để ngăn môi chất rò rỉ ngược ra tay vặn.

• Tay vặn: Dạng tròn hoặc chữ T giúp tối ưu lực xoay của người vận hành.

• Cổng ren một phần hai NPT: Đầu kết nối ren ngoài hoặc ren trong gia công chính xác theo tiêu chuẩn.

Thông Số Kỹ Thuật Quan Trọng Cần Kiểm Tra

Khi xem tài liệu kỹ thuật của van kim một phần hai NPT, bạn cần đánh giá chính xác các thông số sau để đảm bảo tính tương thích hệ thống:

• Kiểu kết nối: Cần xác định là hai đầu ren trong, một đầu ren ngoài kết hợp một đầu ren trong hay hai đầu ren ngoài.

• Áp suất danh định: Van kim một phần hai NPT công nghiệp thường chịu áp suất từ hơn hai trăm bar đến hơn bốn trăm bar, một số dòng chuyên dụng cao áp lên tới bảy trăm bar.

• Nhiệt độ làm việc: Phụ thuộc vào vật liệu gioăng làm kín. Gioăng nhựa đệm chịu nhiệt dưới hai trăm ba mươi độ C, trong khi gioăng chì graphite chịu nhiệt vượt trên sáu trăm độ C.

• Hệ số lưu lượng: Cho biết khả năng thông qua của van. Hệ số này của van kim thường khá nhỏ, thể hiện bản chất tiết lưu chuyên biệt của van.

Phân Biệt Ren 1/2 NPT Và Ren BSP

Sự nhầm lẫn giữa ren NPT (Mỹ) và ren BSP (Anh) là nguyên nhân hàng đầu gây ra sự cố rò rỉ chất lỏng hoặc khí và hư hỏng thiết bị khi lắp ráp.

• Chuẩn ren NPT:

  • Góc đỉnh ren bằng sáu mươi độ.

  • Thiết kế ren dạng côn, đỉnh và đáy phẳng.

  • Phổ biến tại thị trường Bắc Mỹ và các thiết bị nhập khẩu từ Mỹ, Hàn Quốc.

• Chuẩn ren BSP:

  • Góc đỉnh ren bằng năm mươi lăm độ.

  • Thiết kế ren dạng côn hoặc thẳng, đỉnh và đáy bo tròn.

  • Phổ biến tại thị trường Châu Âu, Nhật Bản và Việt Nam.

Cảnh báo kỹ thuật: Mặc dù ren một phần hai NPT và ren một phần hai BSP có cùng số bước ren trên một inch (đều là mười bốn bước ren), nhưng do góc đỉnh ren khác nhau (sáu mươi độ so với năm mươi lăm độ), bạn không được vặn ép trực tiếp hai loại ren này vào nhau. Việc cố tình vặn sẽ làm cháy ren, gây kẹt thiết bị và chắc chắn bị rò rỉ dưới áp suất cao.

So Sánh Vật Liệu: Inox, Đồng Hay Thép Carbon?

Lựa chọn vật liệu van kim một phần hai NPT quyết định trực tiếp tới tuổi thọ van và tính an toàn của môi chất xử lý.

• Inox (Inox 304 hoặc Inox 316):

  • Ưu điểm: Chống ăn mòn tuyệt vời, chịu nhiệt và áp suất vượt trội, đạt chuẩn an toàn vệ sinh.

  • Ứng dụng: Hóa chất, dầu khí, khí gas, thực phẩm, hệ thống lọc vi sinh và môi trường biển.

• Đồng:

  • Ưu điểm: Dẫn nhiệt tốt, chi phí tối ưu, dễ gia công.

  • Ứng dụng: Hệ thống khí nén công nghiệp, nước sạch, chất lỏng không ăn mòn ở áp suất trung bình.

• Thép Carbon:

  • Ưu điểm: Độ bền cơ học cực cao, chịu va đập tốt, chi phí hợp lý hơn inox.

  • Ứng dụng: Đường ống dẫn dầu, nhiên liệu công nghiệp, khí hydrocacbon khô. Không dùng cho môi chất chứa nước vì dễ gỉ sét.

So Sánh Van Kim Và Van Bi

Nhiều người dùng thường phân vân giữa van kim và van bi khi thấy chúng có cùng kích thước đường ống một phần hai NPT.

• Về chức năng chính: Van kim dùng để điều tiết và tinh chỉnh lưu lượng nhỏ; trong khi van bi dùng để đóng hoặc mở dòng chảy nhanh.

• Về tốc độ thao tác: Van kim thao tác chậm vì phải quay nhiều vòng; van bi thao tác rất nhanh vì chỉ cần gạt một góc tư vòng.

• Về độ chính xác: Van kim có độ chính xác cực cao; van bi có độ chính xác kém hơn và không dùng cho mục đích tiết lưu.

• Về khả năng chịu áp: Van kim chịu áp suất từ cao đến rất cao; van bi thường chịu áp suất ở mức trung bình đến cao.

• Về độ cản dòng: Van kim tạo độ sụt áp đáng kể do cấu trúc hẹp; van bi hầu như không cản dòng vì lỗ xuyên thẳng.

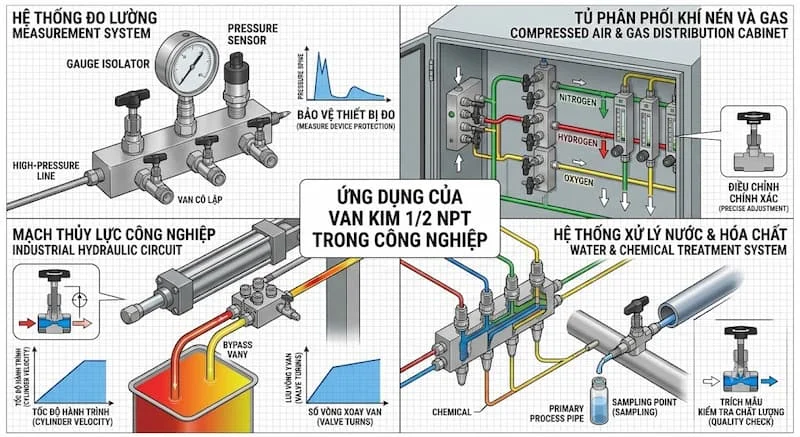

Ứng Dụng Thực Tế Của needle valve 1 2 npt

Nhờ khả năng làm việc chính xác và chịu áp suất cao, van kim một phần hai NPT xuất hiện phổ biến trong các lĩnh vực:

1. Hệ thống đo lường: Làm van cô lập đứng trước các đồng hồ đo áp suất hoặc cảm biến áp suất để bảo vệ thiết bị đo khỏi hiện tượng sốc áp.

2. Tủ phân phối khí nén và gas: Điều chỉnh chính xác lưu lượng khí nitơ, argon, oxy trong các phòng thí nghiệm, xưởng hàn laser hoặc hệ thống chiết nạp.

3. Mạch thủy lực công nghiệp: Kiểm soát tốc độ hành trình của xi-lanh thủy lực thông qua việc tiết lưu dòng dầu quay về bình chứa.

4. Hệ thống xử lý nước và hóa chất: Khóa hoặc mở dòng trích mẫu trên các tuyến ống áp lực cao để kiểm tra chất lượng môi chất định kỳ.

Những Sai Lầm Thường Gặp Khi Chọn Mua

Để tránh lãng phí chi phí và đảm bảo an toàn kỹ thuật, bạn cần tránh các sai lầm phổ biến sau:

• Sai lầm 1: Dùng thước kẹp đo thân ren rồi kết luận kích thước. Đo đường kính ren đực thấy hơn hai mươi milimét lại vội đặt mua van ba phần tư inch thay vì một phần hai NPT.

• Sai lầm 2: Bỏ qua kiểm tra dạng ren đực hay ren trong. Đặt van hai đầu ren trong trong khi hệ thống đường ống đã có sẵn khớp nối ren trong.

• Sai lầm 3: Dùng van kim làm van đóng mở chính trên tuyến ống. Van kim có độ cản dòng lớn, nếu lắp trên đường ống chính sẽ gây sụt áp và nghẽn dòng không cần thiết.

• Sai lầm 4: Chọn sai vật liệu chế tạo gioăng làm kín. Sử dụng gioăng nhựa cho hệ thống hơi nóng nhiệt độ quá cao sẽ làm chảy gioăng, gây rò rỉ môi chất nguy hiểm.

Quy Trình 7 Bước Chọn Mua needle valve 1 2 npt Chuẩn Kỹ Thuật

1. Bước 1: Xác định môi chất xử lý. Kiểm tra xem môi chất là nước, khí nén, hóa chất ăn mòn hay chất lỏng độ nhớt cao.

2. Bước 2: Xác định áp suất vận hành lớn nhất. Chọn van có giới hạn áp suất lớn hơn tối thiểu hai mươi phần trăm so với áp suất đỉnh của hệ thống.

3. Bước 3: Xác định nhiệt độ làm việc. Chọn vật liệu gioăng làm kín phù hợp với dải nhiệt độ.

4. Bước 4: Xác định kiểu ren. Kiểm tra kỹ hai đầu kết nối là ren trong hay ren ngoài.

5. Bước 5: Lựa chọn vật liệu thân van. Ưu tiên inox cho môi trường khắc nghiệt và ăn mòn, chọn đồng cho khí nén hoặc nước thông thường.

6. Bước 6: Kiểm tra hệ số lưu lượng. Đảm bảo van đáp ứng đủ lưu lượng qua hệ thống ở độ mở mong muốn.

7. Bước 7: Đánh giá không gian thao tác. Chọn kiểu tay vặn chữ T hay núm tròn để người vận hành dễ thao tác trong tủ kỹ thuật hẹp.

Câu Hỏi Thường Gặp (FAQ)

1. Van kim 1 2 NPT khác gì so với needle valve 1 2 npt?

Điểm khác biệt nằm ở góc đỉnh ren (sáu mươi độ của NPT so với năm mươi lăm độ của BSP) và cấu tạo đỉnh hay đáy ren. Hai loại ren này không thể vặn lẫn nhau nếu không dùng bộ chuyển đổi.

2. Có thể dùng băng tan khi lắp đặt needle valve 1 2 npt không?

Có. Do ren NPT là ren côn làm kín cơ học, việc quấn hai đến ba vòng băng tan đúng chiều sẽ giúp điền đầy các khe hở siêu nhỏ, đảm bảo độ kín tuyệt đối cho hệ thống khí hoặc chất lỏng.

3. Làm sao để biết van kim 1/2 NPT bị mòn đế van?

Khi bạn đã siết kịch tay vặn theo chiều kim đồng hồ nhưng dòng chảy vẫn bị rò rỉ qua van, chứng tỏ bề mặt làm kín của kim hoặc đế van đã bị cặn bẩn làm trầy xước hoặc mài mòn.

Kết Luận

Việc chọn đúng van kim một phần hai NPT đóng vai trò quyết định đến độ chính xác và tính an toàn của toàn bộ hệ thống áp lực. Một thiết bị đạt chuẩn không chỉ cần đúng kích thước danh nghĩa một phần hai inch mà phải chuẩn xác về kiểu ren NPT, chịu được áp suất vận hành, đồng thời có vật liệu tương thích tuyệt đối với môi chất needle valve 1 2 npt.
