Strainer Y type là gì?

Strainer Y type là gì? Trong hệ thống đường ống, các thiết bị như van, bơm, đồng hồ đo, bộ trao đổi nhiệt có thể bị ảnh hưởng khi dòng lưu chất mang theo cặn, rỉ sét, mạt kim loại hoặc tạp chất. Strainer Y Type được lắp trên đường ống để giữ lại các hạt rắn trước khi chúng đi đến thiết bị phía sau.

Hệ thống đường ống luôn tiềm ẩn nguy cơ xuất hiện tạp chất, và cặn tích tụ có thể làm kẹt hoặc gây mài mòn thiết bị theo thời gian. Strainer là giải pháp lọc cơ học tương đối đơn giản để xử lý vấn đề này, trong đó Y Type Strainer có thiết kế nhỏ gọn và được sử dụng phổ biến trong nhiều hệ thống công nghiệp.

Strainer Y Type là thiết bị lọc cơ học dạng chữ Y được lắp trên đường ống nhằm giữ lại cặn rắn và tạp chất có kích thước lớn hơn khe/lỗ của lưới lọc, giúp bảo vệ các thiết bị phía sau như van, bơm và đồng hồ. Bài viết này sẽ giải thích chi tiết cấu tạo, nguyên lý hoạt động, các thông số quan trọng và cách chọn đúng loại strainer cho hệ thống của bạn.

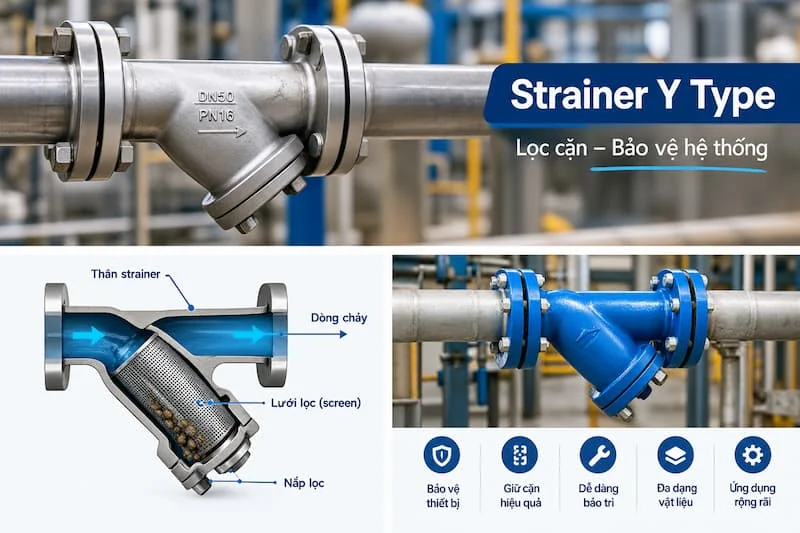

Strainer Y Type Là Gì?

Strainer là thiết bị lọc/giữ cặn cơ học, còn "Y Type" mô tả hình dáng thân thiết bị có nhánh chứa lưới lọc tạo thành hình chữ Y đặc trưng. Dòng lưu chất đi qua thân chính, trong khi tạp chất bị giữ lại tại phần lưới lọc nằm trong nhánh nghiêng. Phần nhánh này thường có nắp để người vận hành có thể tháo lưới ra vệ sinh định kỳ.

Cần phân biệt strainer với filter, dù hai khái niệm thường bị nhầm lẫn. Strainer thường được dùng để giữ lại các hạt cặn tương đối lớn nhằm bảo vệ thiết bị, trong khi filter có thể hướng tới yêu cầu lọc tinh hơn tùy cấu hình và loại vật liệu lọc sử dụng. Không nên đồng nhất hai khái niệm này trong mọi trường hợp ứng dụng.

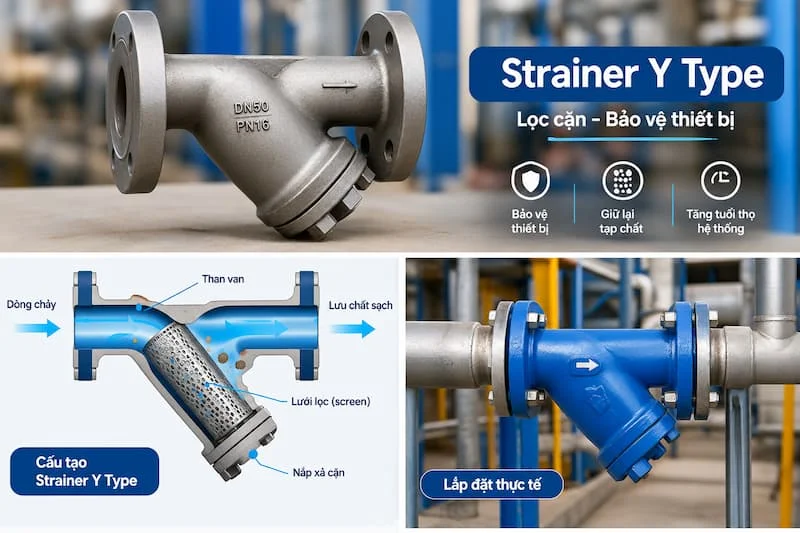

Cấu Tạo Của Y Type Strainer

Một Y Type Strainer gồm nhiều bộ phận phối hợp để đảm bảo khả năng lọc và thuận tiện bảo trì.

Thân strainer có thể được chế tạo từ gang, thép carbon, inox, đồng hoặc hợp kim phù hợp tùy theo môi chất và điều kiện vận hành.

Lưới lọc (screen) là bộ phận trực tiếp giữ cặn, cần quan tâm đến mesh, kích thước lỗ, vật liệu lưới và khả năng tháo ra vệ sinh.

Nắp lọc được bố trí ở phần nhánh của thân Y Strainer, tùy thiết kế có thể sử dụng ren, bulông hoặc kết nối chuyên dụng để tháo lắp.

Gioăng làm kín giúp hạn chế rò rỉ tại vị trí nắp sau khi lắp lại.

Kết nối đường ống có thể là threaded (nối ren), flanged (mặt bích), socket weld hoặc butt weld tùy loại sản phẩm.

Không nên chỉ nhìn vào kích thước DN khi chọn strainer; cần kiểm tra đồng thời kiểu kết nối, tiêu chuẩn mặt bích và cấp áp suất để đảm bảo tương thích hoàn toàn với hệ thống.

Nguyên Lý Hoạt Động Của Strainer Y Type

Nguyên lý hoạt động có thể mô tả theo chu trình: dòng lưu chất đi vào strainer, đi qua lưới lọc, cặn bị giữ lại tại screen, và lưu chất sạch hơn tiếp tục đi ra khỏi thiết bị.

Vì sao thiết kế dạng chữ Y? Nhánh chứa screen tạo không gian tích tụ cặn hợp lý, đồng thời cho phép tháo lưới để vệ sinh dễ dàng. Thiết kế này tương đối nhỏ gọn nên phù hợp lắp trực tiếp trên đường ống mà không cần nhiều không gian bổ sung.

Khi lượng cặn tích tụ trong screen tăng lên, cản trở dòng chảy cũng tăng theo, dẫn đến pressure drop (chênh áp) tăng và hiệu quả vận hành của cả hệ thống giảm dần. Đây là lý do việc kiểm tra và vệ sinh lưới lọc định kỳ đóng vai trò rất quan trọng.

Nói ngắn gọn, Y Type Strainer hoạt động bằng cách cho lưu chất đi qua một lưới lọc bên trong thân thiết bị. Các hạt rắn lớn hơn kích thước khe/lỗ lọc bị giữ lại, trong khi phần lưu chất tiếp tục đi qua đường ống mà không bị cản trở đáng kể.

Các Thông Số Quan Trọng Khi Chọn Y Type Strainer

Kích thước danh nghĩa (DN/NPS) như DN25, DN50, DN100, DN150 cần được xác định đúng. Không nên chọn theo đường kính đo bên ngoài một cách đơn giản mà cần đối chiếu với tiêu chuẩn áp dụng.

Pressure Rating có thể gặp ở các mức PN10, PN16, PN25, Class 150, Class 300... và phải phù hợp với áp suất thiết kế thực tế của hệ thống.

Nhiệt độ làm việc đặc biệt quan trọng với hệ thống hơi, dầu nóng, nước nóng hoặc một số môi chất công nghiệp khác, vì vật liệu và gasket cần chịu được nhiệt độ đó.

Mesh/kích thước lỗ lọc không phải cứ càng mịn thì càng tốt. Lưới quá nhỏ có thể nhanh bị nghẹt, tăng chênh áp và yêu cầu vệ sinh thường xuyên hơn — điều này làm tăng chi phí vận hành và gián đoạn hệ thống.

Lưu lượng thiết kế cần được strainer đáp ứng mà không tạo tổn thất áp suất vượt mức cho phép của hệ thống.

Vật liệu cần được lựa chọn dựa trên môi chất, nhiệt độ, áp suất và điều kiện ăn mòn tại vị trí lắp đặt.

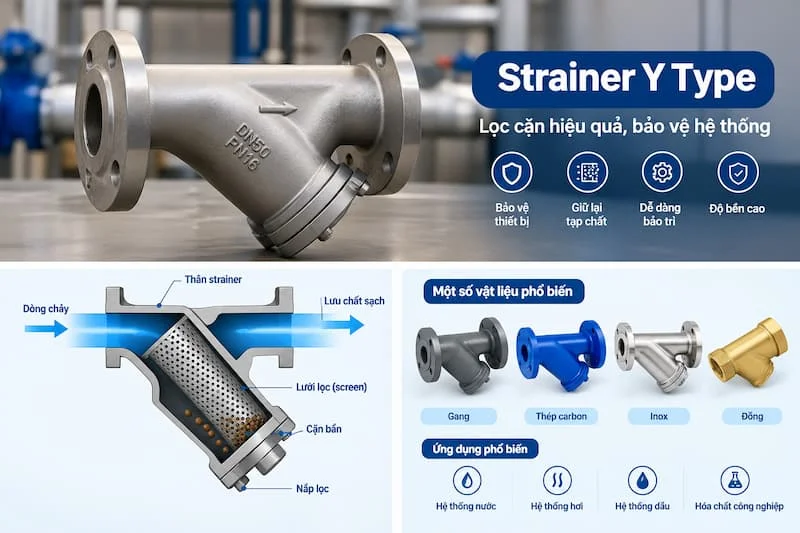

Phân Loại Y Type Strainer Phổ Biến

Theo vật liệu, có thể phân loại thành: Y Strainer gang, phù hợp nhiều hệ thống nước thông dụng với chi phí thường dễ tiếp cận; Y Strainer thép carbon, dùng trong nhiều hệ thống công nghiệp và có khả năng đáp ứng điều kiện áp suất/nhiệt độ tùy thiết kế; và Y Strainer inox, có khả năng chống ăn mòn tốt hơn trong nhiều môi trường, phù hợp các hệ thống yêu cầu vật liệu inox.

Theo kiểu kết nối, gồm Y Strainer nối ren, Y Strainer mặt bích và Y Strainer hàn.

Theo môi chất, có thể sử dụng cho nước, hơi, dầu, khí và một số hóa chất phù hợp với vật liệu chế tạo.

Không nên chọn strainer chỉ dựa theo tên môi chất; cần đối chiếu khả năng tương thích (compatibility) của toàn bộ vật liệu tiếp xúc, bao gồm cả screen và gasket, chứ không chỉ riêng thân thiết bị.

Y Type Strainer Khác Basket Strainer Như Thế Nào?

Nếu lượng cặn trong hệ thống lớn, việc sử dụng một thiết bị có khoang chứa phù hợp như basket strainer có thể giảm tần suất vệ sinh. Ngược lại, với hệ thống cần thiết bị nhỏ gọn và không gian lắp đặt hạn chế, Y Strainer thường phù hợp hơn tùy điều kiện lắp đặt thực tế.

Strainer Y Type Được Ứng Dụng Ở Đâu?

Trong hệ thống cấp nước, strainer thường được lắp trước van, bơm, đồng hồ và thiết bị điều khiển để bảo vệ khỏi cặn và tạp chất trong đường ống.

Trong hệ thống HVAC, strainer có thể dùng để bảo vệ bơm tuần hoàn, van và thiết bị trao đổi nhiệt khỏi các hạt rắn gây mài mòn hoặc tắc nghẽn.

Trong hệ thống hơi, strainer có thể bố trí trước các thiết bị cần hạn chế tạp chất trong đường hơi, với điều kiện sản phẩm đáp ứng yêu cầu về nhiệt độ và áp suất của môi chất hơi.

Trong hệ thống dầu và chất lỏng công nghiệp, việc lựa chọn cần dựa trên khả năng tương thích (compatibility) của vật liệu strainer với môi chất cụ thể đang sử dụng.

Những Sai Lầm Thường Gặp Khi Lắp Đặt Y Type Strainer

• Lắp sai hướng dòng chảy: cần kiểm tra mũi tên Flow được đánh dấu trên thân thiết bị trước khi lắp.

• Chọn mesh quá nhỏ: có thể khiến strainer nhanh nghẹt và tăng pressure drop, ảnh hưởng đến hiệu suất cả hệ thống.

• Không chừa không gian bảo trì: phần nắp/lưới cần có đủ không gian để tháo ra vệ sinh định kỳ.

• Chọn sai vật liệu: không chỉ xét thân thiết bị mà phải xem xét cả screen, gasket và các sealing components khác.

• Không kiểm tra chênh áp: cặn tích tụ có thể làm giảm lưu lượng đáng kể mà người vận hành không nhận ra kịp thời.

Cách Chọn Strainer Y Type Phù Hợp

Bước 1 — Xác định môi chất: nước, hơi, dầu, khí hoặc hóa chất cụ thể sẽ đi qua strainer.

Bước 2 — Xác định kích thước đường ống: xác định đúng DN/NPS tương ứng với hệ thống.

Bước 3 — Kiểm tra áp suất: xác định áp suất vận hành, áp suất thiết kế và pressure rating cần thiết cho thiết bị.

Bước 4 — Kiểm tra nhiệt độ: đặc biệt quan trọng với steam và các chất lỏng nóng, ảnh hưởng trực tiếp đến lựa chọn vật liệu.

Bước 5 — Chọn vật liệu: đối chiếu vật liệu thân, screen và gasket với môi chất sử dụng.

Bước 6 — Chọn mesh: không chọn lưới quá mịn chỉ vì muốn "lọc sạch hơn" mà cần cân bằng giữa hiệu quả lọc và tần suất bảo trì.

Bước 7 — Kiểm tra kết nối: xác định kiểu kết nối ren, mặt bích hay hàn phù hợp với đường ống hiện có.

Bước 8 — Tính đến bảo trì: đảm bảo có thể tháo screen và vệ sinh thuận tiện trong điều kiện lắp đặt thực tế.

Checklist nhanh có thể tóm gọn theo trình tự: môi chất → DN → áp suất → nhiệt độ → vật liệu → mesh → connection → không gian bảo trì.

Hướng Dẫn Lắp Đặt Và Bảo Trì Y Type Strainer

Khi lắp đặt, cần kiểm tra đúng model, kiểm tra hướng dòng chảy, làm sạch đường ống trước khi lắp, đảm bảo kết nối đúng tiêu chuẩn, lắp gasket đúng vị trí nếu sử dụng mặt bích, đảm bảo phần screen được bố trí đúng hướng theo thiết kế, và kiểm tra rò rỉ sau khi đưa hệ thống vào vận hành.

Khi bảo trì, cần theo dõi lưu lượng, áp suất trước/sau strainer, chênh áp, lượng cặn tích tụ và tình trạng screen theo định kỳ. Khi chênh áp tăng bất thường, cần kiểm tra khả năng screen bị tắc để xử lý kịp thời.

Lưu ý quan trọng: trước khi tháo nắp hoặc screen để vệ sinh, phải đảm bảo hệ thống đã được cô lập và giảm áp an toàn, tránh rủi ro cho người vận hành.

Câu Hỏi Thường Gặp Về Strainer Y Type

Strainer Y Type dùng để làm gì?

Y Type Strainer dùng để lọc và giữ lại các hạt rắn, cặn hoặc tạp chất trong dòng lưu chất, qua đó hỗ trợ bảo vệ các thiết bị phía sau như van, bơm và đồng hồ đo.

Y Type Strainer có lọc được chất lỏng hoàn toàn không?

Không. Đây chủ yếu là thiết bị lọc cơ học để giữ các hạt có kích thước phù hợp với screen. Mức độ lọc phụ thuộc vào mesh và thiết kế cụ thể của từng sản phẩm.

Y Strainer nên lắp trước hay sau van?

Vị trí phụ thuộc vào mục đích bảo vệ thiết bị và cấu hình hệ thống. Trong nhiều trường hợp, strainer được đặt phía trước thiết bị cần bảo vệ như van, bơm hoặc đồng hồ.

Khi nào cần vệ sinh Y Type Strainer?

Khi lượng cặn tích tụ làm tăng chênh áp hoặc ảnh hưởng đến lưu lượng. Tần suất thực tế phụ thuộc vào độ sạch của môi chất và điều kiện vận hành cụ thể.

Nên chọn Y Strainer inox hay gang?

Không có một lựa chọn phù hợp cho mọi hệ thống. Cần căn cứ vào môi chất, nhiệt độ, áp suất, khả năng ăn mòn và yêu cầu vật liệu của hệ thống đang sử dụng.

Kết Luận

Strainer Y Type là thiết bị lọc cơ học phổ biến trên đường ống, với cấu tạo gồm thân, screen, nắp, gioăng và kết nối. Khả năng lọc phụ thuộc đáng kể vào mesh/screen được lựa chọn.

Khi lựa chọn strainer, cần xét đồng thời DN, pressure rating, nhiệt độ, vật liệu, môi chất và kiểu kết nối để đảm bảo tương thích hoàn toàn với hệ thống. Việc lắp đúng hướng dòng chảy và bảo trì screen định kỳ giúp duy trì hiệu quả vận hành, tránh sự cố tắc nghẽn và giảm thiểu rủi ro hư hỏng cho các thiết bị phía sau.

Đang cần lựa chọn Y Type Strainer cho hệ thống nước, hơi, dầu hoặc môi chất công nghiệp? Hãy xác định trước DN, môi chất, áp suất, nhiệt độ và kiểu kết nối để lựa chọn đúng cấu hình. Nếu chưa có đủ thông số, có thể cung cấp thông tin hệ thống để được tư vấn model phù hợp.
