Y Valve là gì?

Y valve là gì? Trong quá trình vận hành hệ thống đường ống công nghiệp, kỹ sư thường phải đối mặt với các vấn đề nhức nhối như hệ thống đường ống bị giảm hiệu suất, thiết bị phía sau thường xuyên hỏng do dòng chảy va đập, và áp suất không ổn định. Để khắc phục, hệ thống đòi hỏi một thiết bị chuyên dụng có khả năng điều tiết hoặc bảo vệ dòng chảy tối ưu.

Một trong những thiết bị thường xuất hiện trong hệ thống cấp nước, HVAC, hơi nóng, dầu và hóa chất là Van Y. Tuy nhiên nhiều người vẫn nhầm lẫn giữa van Y và Y Strainer hoặc chưa hiểu rõ cấu tạo và ứng dụng của thiết bị này.

Việc nắm vững bản chất kỹ thuật sẽ giúp tối ưu hóa chi phí vận hành và bảo vệ toàn bộ dây chuyền sản xuất. Bài viết sẽ giúp bạn hiểu đầy đủ về cấu tạo, nguyên lý, phân loại, ứng dụng và cách lựa chọn van Y phù hợp.

KIẾN THỨC NỀN

Y Valve là gì?

Y valve (van Y) là thiết bị van công nghiệp có thân van thiết kế theo hình chữ Y, giúp dòng lưu chất chuyển hướng với tổn thất áp suất thấp hơn so với nhiều dạng van khác. Tùy theo thiết kế, van Y có thể được sử dụng để điều tiết, kiểm soát hoặc hỗ trợ bảo vệ hệ thống đường ống trong nhiều ngành công nghiệp.

Về bản chất, tên gọi van Y xuất phát từ hình dáng bên ngoài của thân van khi nhìn nghiêng, tạo thành một góc chéo khoảng 45 độ so với trục đường ống chính. Đặc điểm nhận biết rõ nhất là trục ty van nằm nghiêng thay vì vuông góc 90 độ như van cầu (globe valve) truyền thống.

Thiết kế thân van hình chữ Y này mang ý nghĩa kỹ thuật vô cùng quan trọng: nó tạo ra một đường chảy thẳng hơn, giảm thiểu góc bẻ gót của dòng lưu chất, từ đó hạn chế tối đa hiện tượng xoáy lốc và sụt áp trong hệ thống.

Cấu tạo của van Y

Cấu tạo của van Y được chia thành các bộ phận chính chịu áp lực và điều tiết dòng chảy:

• Thân van: Thường được đúc từ các vật liệu chịu lực cao như gang, đồng, inox hoặc thép carbon, đóng vai trò là khung chính chịu áp suất.

• Nắp van (Bonnet): Gắn kết chặt chẽ với thân van bằng bu-lông, bảo vệ các chi tiết bên trong và ngăn chặn rò rỉ lưu chất ra ngoài môi trường.

• Bộ phận điều tiết (Đĩa van / Ty van): Được thiết kế nghiêng theo góc chữ Y, chịu trách nhiệm đóng mở và kiểm soát lưu lượng dòng chảy đi qua.

• Gioăng làm kín: Thường làm từ PTFE, Viton hoặc cao su tổng hợp, đảm bảo độ kín tuyệt đối khi van đóng hoàn toàn.

• Kiểu kết nối: Đa dạng phương thức lắp đặt lên đường ống bao gồm ren, mặt bích hoặc hàn, phù hợp với từng dải áp suất khác nhau.

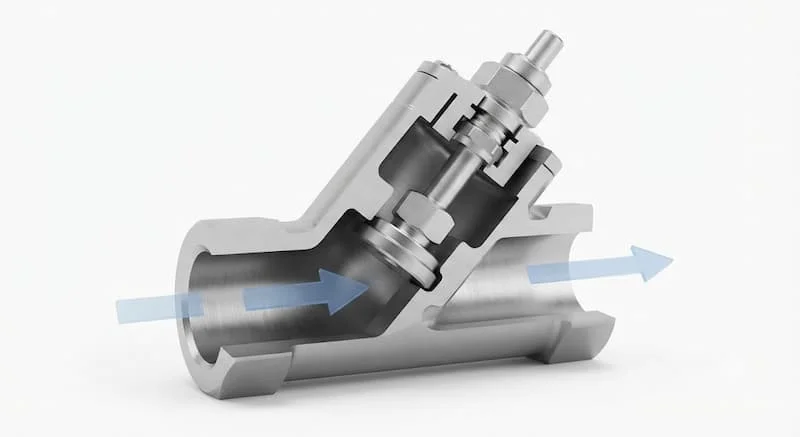

Nguyên lý hoạt động của van Y

Khi vận hành, dòng chảy đi vào cửa van và chịu sự điều hướng của đĩa van nằm ở góc nghiêng đặc thù. Nhờ góc nghiêng của thân van (thường là góc chéo hợp lý với hướng dòng chảy), lưu chất di chuyển qua van mượt mà hơn, ít bị đổi hướng gấp khúc đột ngột.

Quá trình điều tiết diễn ra khi tay quay hoặc bộ truyền động tác động khiến ty van nâng lên hoặc hạ xuống, mở rộng hoặc thu hẹp tiết diện dòng chảy.

Tại sao thiết kế hình chữ Y giúp giảm tổn thất áp suất? So với van cầu truyền thống buộc dòng chảy phải bẻ góc 90 độ hai lần, y valve chỉ bắt dòng chảy chuyển hướng nhẹ nhàng theo độ nghiêng của thân van. Điều này làm giảm đáng kể ma sát giữa lưu chất và thành van, giữ cho áp suất hệ thống luôn ổn định và tiết kiệm năng lượng bơm tối đa.

PHÂN TÍCH CHUYÊN SÂU

Các loại van Y phổ biến hiện nay

Thị trường hiện nay cung cấp nhiều chủng loại van Y nhằm đáp ứng chính xác yêu cầu kỹ thuật của từng hệ thống:

• Phân loại theo vật liệu: van Y inox thích hợp cho hóa chất và thực phẩm nhờ khả năng chống ăn mòn vượt trội; van Y gang giá thành rẻ, dùng cho hệ thống nước thông thường; van Y đồng chuyên dụng cho hệ thống HVAC, nước sạch quy mô nhỏ; van Y thép chịu nhiệt độ và áp suất cao trong lò hơi.

• Phân loại theo kết nối: Kiểu ren (cho ống nhỏ dưới DN50), mặt bích (cho hệ thống công nghiệp lớn, dễ tháo lắp) và hàn (cho đường ống áp lực cực cao).

• Phân loại theo môi trường: Thiết kế tối ưu riêng cho nước, hơi, dầu, khí và hóa chất.

• Phân loại theo áp lực: Các dải tiêu chuẩn phổ biến như PN10, PN16, PN25 hoặc tiêu chuẩn quốc tế ANSI 150, ANSI 300.

Thông số kỹ thuật quan trọng khi lựa chọn

Để đảm bảo thiết bị vận hành bền bỉ, kỹ sư cần nắm rõ các thông số kỹ thuật cốt lõi:

• Kích thước (DN15–DN600): Xác định đường kính danh nghĩa phù hợp với kích thước đường ống thực tế.

• Áp suất làm việc & Áp suất thử: Đảm bảo van chịu được áp lực tối đa của hệ thống mà không bị biến dạng.

• Nhiệt độ: Giới hạn nhiệt độ chịu đựng của vật liệu thân van và gioăng làm kín.

• Vật liệu & Tiêu chuẩn sản xuất: Các tiêu chuẩn quốc tế như BS, JIS, DIN, ANSI giúp đồng bộ hóa thiết bị trong toàn nhà máy.

So sánh van Y với các loại van khác

Khi nào nên dùng van Y? Hãy sử dụng van Y khi hệ thống của bạn đòi hỏi sự cân bằng hoàn hảo giữa khả năng điều tiết lưu lượng chính xác và yêu cầu hạn chế tối đa tổn thất áp suất mà các loại van cầu thông thường không đáp ứng được.

Vì sao nhiều hệ thống ưu tiên sử dụng van Y?

Việc ứng dụng van Y mang lại nhiều giá trị kỹ thuật thực tiễn cho doanh nghiệp:

• Giảm nhiễu dòng: Dòng chảy lưu chất ổn định, không bị xoáy lốc gây tiếng ồn và rung lắc đường ống.

• Tăng tuổi thọ hệ thống: Hạn chế hiện tượng sốc áp và ăn mòn cục bộ tại các góc cua của van.

• Dễ bảo trì: Thiết kế nắp van cho phép tháo lắp, thay thế gioăng đệm nhanh chóng mà không cần cắt hàn đường ống.

• Hiệu suất ổn định: Đảm bảo lưu lượng luôn duy trì đúng thông số thiết kế ban đầu.

• Phù hợp nhiều lưu chất: Đáp ứng linh hoạt từ nước sạch, hơi nước đến các dòng hóa chất ăn mòn mạnh.

ỨNG DỤNG THỰC TẾ

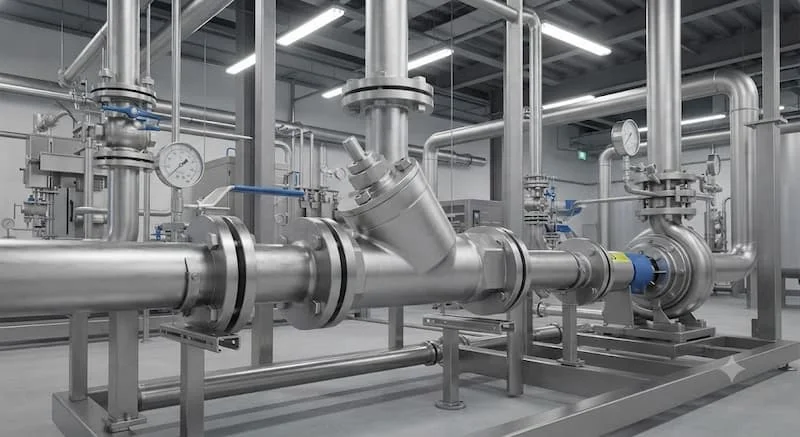

Van Y được ứng dụng ở đâu?

Nhờ tính năng kỹ thuật ưu việt, van Y hiện diện trong hầu hết các lĩnh vực công nghiệp trọng điểm:

• Nhà máy nước & Hệ thống PCCC: Kiểm soát dòng chảy áp lực cao, đảm bảo nguồn nước cấp và chữa cháy luôn sẵn sàng ổn định.

• HVAC & Chiller: Điều tiết nước lạnh, nước giải nhiệt trong các tòa nhà thương mại và nhà xưởng lớn.

• Boiler & Hơi nóng: Chịu đựng nhiệt độ cao trong các hệ thống lò hơi công nghiệp, nhà máy dệt nhuộm, thực phẩm.

• Hóa chất & Dầu khí: Sử dụng các dòng van Y inox chuyên dụng để kiểm soát hóa chất ăn mòn và dẫn dầu khí an toàn.

• Thực phẩm & Dược phẩm: Đảm bảo tiêu chuẩn vệ sinh khắt khe, không tích tụ cặn bẩn trong quá trình vận hành [chèn link: van-cong-nghiep-vi-sinh].

Những sai lầm thường gặp khi lựa chọn van Y

Trong quá trình thiết kế và mua sắm, kỹ sư thường vướng phải các sai lầm dẫn đến hậu quả nghiêm trọng:

• Chọn sai vật liệu: Dùng van gang cho môi trường hóa chất dẫn đến ăn mòn thủng thân van chỉ sau thời gian ngắn.

• Sai kích thước & áp lực: Lắp van có định mức áp lực (PN) thấp hơn áp suất thực tế của hệ thống, gây nứt vỡ nguy hiểm.

• Lắp sai chiều dòng chảy: Không chú ý mũi tên chỉ hướng trên thân van khiến lưu chất bị cản trở, làm hỏng đĩa van.

• Không kiểm tra nhiệt độ: Dùng gioăng cao su thông thường cho hệ thống hơi nóng nhiệt độ cao làm chảy gioăng, rò rỉ lưu chất.

HƯỚNG DẪN / CHECKLIST

Hướng dẫn lựa chọn van Y phù hợp

Trước khi quyết định đầu tư, hãy rà soát kỹ các tiêu chí trong checklist sau:

• [x] Xác định chính xác loại lưu chất (nước, hóa chất, hơi, dầu)

• [x] Đo lường nhiệt độ vận hành tối đa và tối thiểu

• [x] Kiểm tra áp suất làm việc thực tế của hệ thống

• [x] Xác định kích thước đường ống (DN) tương ứng

• [x] Lựa chọn tiêu chuẩn kết nối (ren, bích, hàn) phù hợp

• [x] Chọn vật liệu thân và gioăng tối ưu (Inox, gang, đồng, thép)

• [x] Ưu tiên thương hiệu uy tín có đầy đủ chứng chỉ chất lượng

• [x] Cân nhắc chi phí bảo trì và thay thế dài hạn

Lưu ý khi lắp đặt và bảo dưỡng van Y

• Lắp đúng chiều dòng chảy: Luôn tuân thủ mũi tên chỉ hướng khắc nổi trên thân van.

• Kiểm tra gioăng làm kín: Đảm bảo gioăng không bị lệch hoặc kẹt rác trước khi xiết bu-lông nắp van.

• Không siết quá lực: Siết đều các bu-lông theo hình chéo để tránh làm nứt mặt bích hoặc lệch trục van.

• Kiểm tra rò rỉ & Bảo trì định kỳ: Vệ sinh cặn bẩn tích tụ trong van thường xuyên và kiểm tra mức độ mòn của đĩa van sau mỗi 6 tháng vận hành.

FAQ

Câu hỏi thường gặp về van Y

Y valve là gì?

Đây là dòng van công nghiệp có thân hình chữ Y, giúp tối ưu hóa hướng dòng chảy và giảm thiểu tổn thất áp suất trong hệ thống đường ống.

Y valve có giống Y Strainer không?

Không. Y valve là van điều tiết/đóng mở dòng chảy, trong khi Y Strainer (y lọc) là thiết bị lọc rác chuyên dụng giữ lại cặn bẩn trong đường ống.

Van Y dùng được cho hóa chất không?

Có, nhưng bạn bắt buộc phải chọn dòng van Y inox hoặc các vật liệu đặc biệt có khả năng kháng ăn mòn hóa học cao.

Bao lâu nên kiểm tra hoặc bảo trì van Y?

Nên thực hiện kiểm tra ngoại quan hàng tháng và bảo dưỡng tổng thể, kiểm tra độ kín của gioăng từ 6 đến 12 tháng một lần.

Nên chọn van Y inox hay gang?

Tùy thuộc vào môi trường lưu chất; gang dùng cho nước sạch thông thường để tối ưu chi phí, trong khi inox dùng cho môi trường hóa chất, thực phẩm hoặc nhiệt độ cao.

KẾT LUẬN

Tổng kết lại, van Y là thiết bị cốt lõi giúp hệ thống đường ống vận hành ổn định, giảm tổn thất áp suất và bảo vệ thiết bị hiệu quả nhờ thiết kế thân nghiêng tối ưu. Việc hiểu rõ cấu tạo, nguyên lý, các loại vật liệu và thông số kỹ thuật sẽ giúp bạn đưa ra quyết định đầu tư chính xác, tiết kiệm chi phí dài hạn cho doanh nghiệp.
