Van chống va nước là gì?

Van chống va nước là gì? Trong vận hành các hệ thống đường ống công nghiệp và dân dụng, sự cố dừng máy bơm đột ngột hoặc đóng van quá nhanh thường kéo theo những hậu quả nghiêm trọng về mặt thủy lực. Hiện tượng này tạo ra các sóng áp suất xung kích cực lớn, hay còn gọi là hiện tượng búa nước (Water Hammer). Nếu không có biện pháp can thiệp, áp suất này sẽ gây ra những rung lắc dữ dội, tiếng ồn lớn, dẫn đến nứt gãy đường ống, hư hỏng máy bơm và phá hủy các thiết bị đo lường tinh vi. Van chống va ra đời như một giải pháp kỹ thuật hiệu quả nhất để hấp thụ các xung áp này, bảo vệ toàn vẹn cho hệ thống đường ống.

Việc đầu tư và lắp đặt van chống va đúng cách không chỉ là yêu cầu an toàn bắt buộc trong các hệ thống thủy lực mà còn là chiến lược thông minh để giảm thiểu chi phí bảo trì và kéo dài tuổi thọ cho toàn bộ dây chuyền sản xuất. Hãy cùng chuyên gia phân tích sâu về thiết bị bảo vệ quan trọng này.

Vì sao hiện tượng va nước có thể phá hỏng hệ thống đường ống?

Khi dòng lưu chất đang chuyển động với vận tốc cao bị chặn lại đột ngột, động năng của dòng chảy được chuyển hóa tức thì thành áp suất tĩnh. Kết quả là tạo ra một sóng áp suất truyền ngược lại dọc theo đường ống với cường độ cực lớn – có thể gấp nhiều lần áp suất vận hành định mức của hệ thống.

Cường độ va đập này gây ra nhiều rủi ro tiềm ẩn:

• Hư hỏng cấu trúc: Gây nứt ống, đặc biệt tại các mối nối, co, tê hoặc các điểm yếu của đường ống.

• Hỏng thiết bị: Áp lực tức thời có thể làm hỏng cánh bơm, xé rách phớt hoặc làm biến dạng các van điều tiết phía trước.

• Tiếng ồn và rung lắc: Gây ảnh hưởng lớn đến môi trường làm việc xung quanh và là dấu hiệu cho thấy hệ thống đang phải chịu ứng suất quá lớn.

• Chi phí bảo trì: Việc khắc phục các sự cố búa nước thường tốn kém hơn rất nhiều so với chi phí lắp đặt thiết bị bảo vệ chủ động.

Van chống va nước là gì?

Van chống va nước là thiết bị kỹ thuật chuyên dụng được lắp đặt trên đường ống nhằm hấp thụ hoặc giảm áp suất đột ngột phát sinh do hiện tượng búa nước. Thiết bị đóng vai trò như một "bộ giảm xóc" thủy lực, giúp triệt tiêu năng lượng dư thừa khi áp suất tăng cao, từ đó bảo vệ đường ống, máy bơm, các loại van khác và các thiết bị đo lường khỏi những hư hỏng do sốc áp gây ra.

Cấu tạo và nguyên lý hoạt động

Một van chống va chất lượng cao thường được thiết kế với cấu trúc tối ưu để phản ứng tức thì với sự thay đổi áp suất.

Cấu tạo chính:

• Thân van: Thường làm từ gang cầu, inox 304/316 hoặc thép chịu lực.

• Buồng khí/màng cao su/piston: Bộ phận chủ đạo chịu trách nhiệm hấp thụ xung lực.

• Van điều áp: Kiểm soát áp suất kích hoạt của van.

• Kết nối: Ren hoặc mặt bích theo tiêu chuẩn công nghiệp (JIS, DIN, ANSI).

Nguyên lý hoạt động:

Trong điều kiện làm việc bình thường, van ở trạng thái cân bằng với áp suất hệ thống. Khi xảy ra sự cố áp suất tăng đột ngột (búa nước), phần buồng khí hoặc màng đàn hồi sẽ co lại (nén lại), hấp thụ năng lượng dư thừa của sóng áp suất. Sau đó, năng lượng này được giải phóng từ từ qua các cửa xả hoặc thông qua cơ chế phản hồi, giúp áp suất trong hệ thống trở lại trạng thái ổn định mà không gây sốc cho đường ống.

Phân tích chuyên sâu về các loại van chống va

Phân loại phổ biến

• Theo nguyên lý: Van chống va màng, van chống va piston, bình tích áp chống va (bladder tank) và van giảm áp chống búa nước chuyên dụng.

• Theo vật liệu: Gang (phổ biến cho hệ thống nước sạch), Inox 304/316 (dùng trong thực phẩm, hóa chất hoặc môi trường ăn mòn).

So sánh van chống va và bình tích áp

Kết luận: Nếu mục tiêu chính của bạn là phản ứng nhanh với các xung áp đột ngột gây hỏng hóc, van chống va là sự lựa chọn chuyên dụng và hiệu quả nhất.

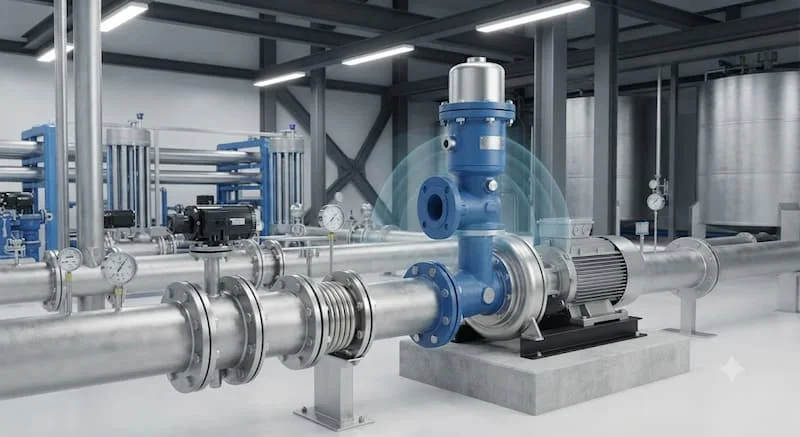

Ứng dụng thực tế và sai lầm thường gặp

Van chống va là thiết bị không thể thiếu trong các trạm bơm cấp nước, hệ thống nhà cao tầng, HVAC, hệ thống PCCC, nhà máy hóa chất và thủy lợi. Thiết bị đặc biệt cần thiết cho các hệ thống có đường ống dài, máy bơm công suất lớn hoặc nơi có tần suất đóng mở van nhanh.

Những sai lầm thường gặp khi lắp đặt:

• Sai kích thước (DN): Chọn van quá nhỏ không đủ khả năng hấp thụ áp lực xung kích.

• Lắp sai vị trí: Không lắp gần điểm dễ phát sinh búa nước (thường là sau máy bơm hoặc gần các van đóng nhanh).

• Quên bảo trì: Không kiểm tra áp suất khí trong bình hoặc tình trạng màng đàn hồi, khiến van mất hiệu lực theo thời gian.

• Chọn vật liệu không phù hợp: Dùng van gang trong hệ thống hóa chất dẫn đến ăn mòn nhanh chóng.

Hướng dẫn lắp đặt, bảo dưỡng và Checklist chọn lựa

Checklist lựa chọn van chống va:

✓ Xác định chính xác lưu lượng và áp suất vận hành (PN10, PN16, PN25).

✓ Đo đạc kích thước đường ống (DN) để chọn van tương thích.

✓ Chọn vật liệu phù hợp với tính chất của môi chất (nước sạch, hóa chất, nước thải).

✓ Đảm bảo chọn thương hiệu có tiêu chuẩn kỹ thuật rõ ràng.

Hướng dẫn bảo dưỡng:

1. Kiểm tra định kỳ: Kiểm tra buồng khí (nếu là dạng bình) hoặc màng đàn hồi 6 tháng/lần.

2. Kiểm tra rò rỉ: Quan sát các mối nối mặt bích sau các lần máy bơm dừng đột ngột để phát hiện dấu hiệu bất thường.

3. Vệ sinh: Đảm bảo van điều áp không bị tắc nghẽn bởi cặn bẩn để giữ độ nhạy.

FAQ: Câu hỏi thường gặp

1. Van chống va nước có thay thế bình tích áp được không?

Không hoàn toàn. Chúng có mục đích khác nhau: van chống va bảo vệ khỏi xung áp, bình tích áp dùng để ổn định áp suất và tiết kiệm điện.

2. Bao lâu nên kiểm tra van chống va?

Nên kiểm tra định kỳ 6 tháng một lần để đảm bảo khả năng hấp thụ xung áp vẫn hoạt động tốt.

3. Có cần lắp cho máy bơm dân dụng không?

Nếu hệ thống có đường ống dài hoặc máy bơm công suất lớn thường xuyên gây rung lắc, lắp van chống va sẽ bảo vệ bơm tốt hơn.

4. Van chống va nên lắp ở vị trí nào?

Vị trí tối ưu là gần cửa ra của máy bơm hoặc trước các van đóng mở nhanh để ngăn chặn sóng áp suất lan truyền vào hệ thống.

5. Van inox hay gang tốt hơn?

Tùy vào môi trường. Gang dùng cho nước sạch rất kinh tế, inox cần thiết cho môi trường hóa chất, ăn mòn hoặc yêu cầu vệ sinh cao.

Tổng kết

Van chống va là giải pháp quan trọng giúp giảm thiểu áp suất xung kích, bảo vệ hệ thống đường ống và thiết bị quý giá khỏi hiện tượng búa nước nguy hiểm. Lựa chọn đúng loại van, kích thước phù hợp và vị trí lắp đặt chính xác không chỉ giúp hệ thống vận hành ổn định, an toàn mà còn là khoản đầu tư thông minh giúp cắt giảm chi phí bảo trì hệ thống trong dài hạn.
