Cấu Tạo Và Nguyên Lý Hoạt Động Của y type filter strainer

Trong hệ thống đường ống, cặn bẩn, rỉ sét, xỉ hàn và mạt kim loại luôn là nguyên nhân gây hỏng máy bơm, van và thiết bị đo đạc. Để chặn những tạp chất này, y type filter strainer (lọc chữ Y) được lắp trực tiếp trên đường ống như một lớp bảo vệ đầu tiên. Thiết bị có cấu tạo đơn giản nhưng hiệu quả cao, nên được dùng rộng rãi từ nhà ở đến nhà máy công nghiệp.

Bài viết này giúp bạn hiểu rõ cấu tạo từng bộ phận, nguyên lý hoạt động, cách chọn và bảo trì lọc chữ Y đúng cách.

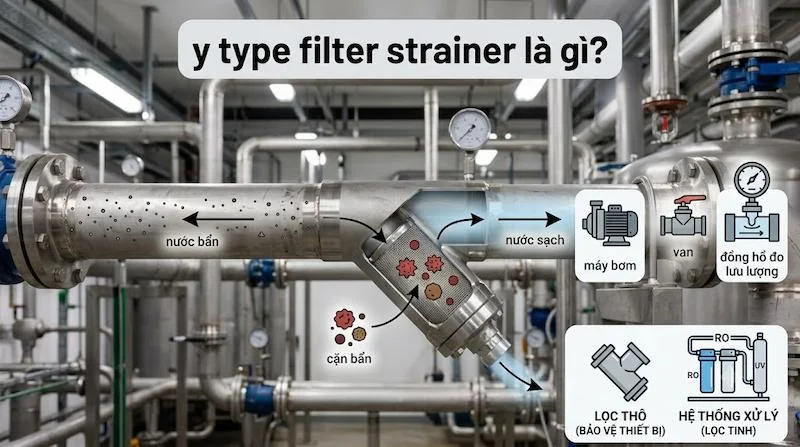

y type filter strainer là gì?

Y-type filter strainer là bộ lọc cơ học có thân hình chữ Y, gồm hai đầu nối nằm trên đường ống chính và một nhánh nghiêng chứa lưới lọc. Khi lưu chất đi qua, các hạt rắn lớn hơn mắt lưới bị giữ lại, còn dòng chảy sạch tiếp tục đi về phía thiết bị phía sau.

Thiết bị này chỉ lọc thô, không phải hệ thống xử lý nước hay lọc tinh. Nhiệm vụ chính của nó là bảo vệ máy bơm, van, đồng hồ và các thiết bị nhạy cảm với cặn.

Cấu tạo của y type filter strainer

Một lọc chữ Y thông dụng gồm các bộ phận chính sau:

• Thân lọc: Phần vỏ chịu áp, có đầu vào và đầu ra nằm trên đường ống chính. Thân được thiết kế với một nhánh nghiêng khoảng 45 độ để chứa lưới lọc và cặn. Chất liệu thường là đồng, inox, gang, thép hoặc nhựa.

• Lưới lọc: Bộ phận quan trọng nhất, thường làm bằng inox, dạng ống hoặc hình trụ có đục lỗ hoặc dệt lưới. Mắt lưới nhiều kích cỡ khác nhau tùy yêu cầu lọc.

• Nắp lọc: Che phía trên nhánh chứa lưới, có thể tháo ra để rút lưới vệ sinh. Nắp được vặn ren hoặc bắt bulong tùy kích cỡ.

• Gioăng làm kín: Đặt giữa thân và nắp để chống rò rỉ, thường làm từ cao su, PTFE hoặc vật liệu chịu nhiệt tùy lưu chất.

• Nút xả đáy: Nằm ở đầu nắp, dùng để xả cặn tích tụ mà không cần tháo toàn bộ lưới. Không phải loại nào cũng có, nhưng rất tiện với hệ thống công nghiệp.

• Đầu kết nối: Có thể là ren, mặt bích hoặc hàn, tùy kích thước và yêu cầu hệ thống.

Chất lượng của lọc phụ thuộc vào độ dày thân, chất liệu lưới, độ chính xác của ren hoặc mặt bích và chất lượng gioăng.

Nguyên lý hoạt động

Nguyên lý của lọc chữ Y dựa trên việc cho dòng chảy đi qua lưới lọc và giữ lại các hạt rắn.

Bước 1: Lưu chất đi vào. Nước hoặc lưu chất chảy từ đường ống vào thân lọc qua đầu vào.

Bước 2: Đi qua lưới lọc. Dòng chảy được dẫn vào bên trong lưới hình ống. Các hạt có kích thước lớn hơn mắt lưới bị giữ lại ở bề mặt lưới.

Bước 3: Cặn lắng xuống nhánh. Nhờ thiết kế nhánh nghiêng, cặn bị giữ lại dần lắng xuống đáy nhánh chứa lưới, hạn chế bám kín bề mặt lọc.

Bước 4: Dòng sạch đi ra. Lưu chất sau khi lọc đi ra đầu ra và tiếp tục đến thiết bị phía sau.

Bước 5: Vệ sinh định kỳ. Khi cặn tích tụ nhiều, người vận hành xả đáy hoặc mở nắp rút lưới ra làm sạch.

Khi lưới bám nhiều cặn, tổn thất áp suất qua bộ lọc tăng lên và lưu lượng giảm. Đây là dấu hiệu cần vệ sinh. Với hệ thống lớn, người ta thường lắp đồng hồ áp ở hai đầu lọc để theo dõi chênh áp.

Vì sao thiết kế chữ Y hiệu quả?

• Tổn thất áp suất thấp: Dòng chảy đổi hướng nhẹ nhàng nhờ góc nghiêng, ít gây cản trở hơn nhiều loại lọc khác.

• Gọn nhẹ: Kích thước nhỏ, dễ lắp trên đường ống ngang hoặc đứng.

• Dễ vệ sinh: Chỉ cần mở nắp là rút được lưới ra làm sạch.

• Đa dụng: Dùng được cho nước, hơi, dầu, khí và nhiều lưu chất khác tùy vật liệu.

• Giá hợp lý: Chi phí đầu tư thấp so với lợi ích bảo vệ thiết bị.

Tuy nhiên, dung tích chứa cặn của lọc chữ Y nhỏ hơn lọc rổ. Với hệ thống lưu lượng rất lớn hoặc nhiều cặn, nên cân nhắc lọc rổ hoặc hệ thống lọc chuyên dụng.

Các loại lọc chữ Y phổ biến

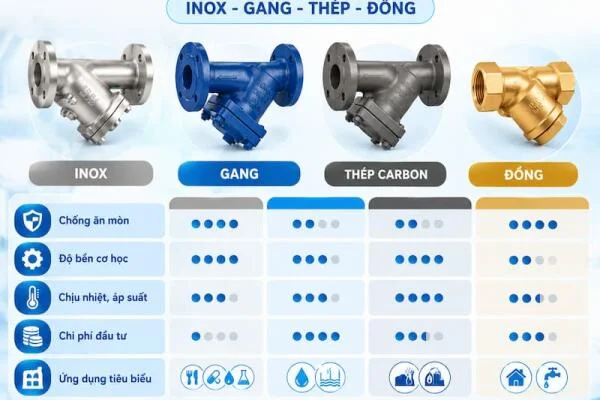

Phân loại theo chất liệu

Inox 304, 316: Chống ăn mòn tốt, bền, phù hợp thực phẩm, dược phẩm, hóa chất. Inox 316 dùng cho môi trường ăn mòn mạnh.

Đồng: Gọn nhẹ, giá hợp lý, phù hợp đường ống nước dân dụng cỡ nhỏ.

Gang: Chịu lực tốt, giá cạnh tranh, dùng cho đường ống công nghiệp cỡ lớn. Cần lớp sơn chống gỉ.

Nhựa (PVC, uPVC): Nhẹ, rẻ, kháng hóa chất nhưng chịu áp và nhiệt kém hơn kim loại.

Phân loại theo kiểu kết nối

Nối ren: Dễ lắp, dùng cho đường ống nhỏ và dân dụng.

Nối mặt bích: Chắc chắn, dễ tháo lắp, dùng cho đường ống lớn và công nghiệp.

Nối hàn: Kín tốt, chịu áp cao, dùng cho hệ thống cố định.

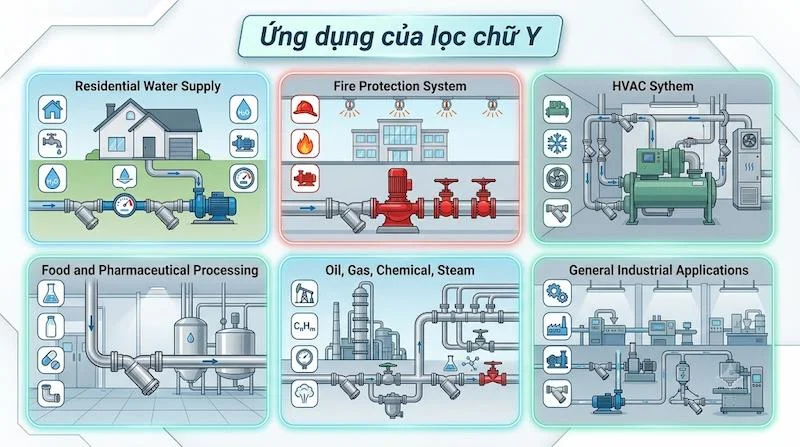

Ứng dụng của lọc chữ Y

Cấp nước sinh hoạt. Lắp trước máy bơm, đồng hồ nước, van giảm áp để giữ cát và rỉ sét.

Phòng cháy chữa cháy. Bảo vệ máy bơm chữa cháy và van khỏi tắc nghẽn.

Hệ thống HVAC. Lắp trên đường nước lạnh, nước nóng để bảo vệ chiller và bộ trao đổi nhiệt.

Công nghiệp thực phẩm, dược phẩm. Dùng lọc inox để chặn tạp chất trong đường ống dẫn nguyên liệu.

Dầu khí, hóa chất, hơi nước. Bảo vệ van điều khiển, bẫy hơi và bơm.

Cách chọn lọc chữ Y phù hợp

Xác định loại lưu chất. Nước, hơi, dầu hay hóa chất quyết định chất liệu thân, lưới và gioăng.

Chọn đúng kích thước. Cần phân biệt DN, đường kính ngoài và cỡ ren vì các cách gọi này không luôn giống nhau.

Chọn kiểu kết nối. Ren cho nhà ở, mặt bích hoặc hàn cho công nghiệp.

Chọn độ mịn lưới. Lưới quá thưa để cặn nhỏ lọt qua, quá mịn thì nhanh nghẹt và gây tụt áp. Hãy cân bằng theo chất lượng nguồn nước.

Kiểm tra áp suất và nhiệt độ. Chọn sản phẩm có thông số cao hơn điều kiện thực tế của hệ thống.

Xem xét không gian bảo trì. Cần chừa đủ khoảng trống để tháo nắp và rút lưới.

Hướng dẫn lắp đặt

1. Kiểm tra kích thước, kiểu kết nối và thông số áp suất trước khi lắp.

2. Lắp đúng chiều nước chảy theo mũi tên khắc trên thân.

3. Trên đường ống ngang, đặt nhánh chứa lưới hướng xuống hoặc nghiêng để cặn dễ lắng. Tránh đặt nhánh hướng lên.

4. Siết ren hoặc bulong đều tay, dùng gioăng đúng loại.

5. Lắp van khóa phía trước để đóng nước khi bảo trì.

6. Mở nước từ từ và kiểm tra rò rỉ.

Vệ sinh và bảo trì

1. Khóa van phía trước và xả áp đoạn ống.

2. Tháo nắp, rút lưới ra ngoài.

3. Rửa sạch cặn bằng nước và bàn chải mềm.

4. Kiểm tra lưới có rách, biến dạng hay ăn mòn không, và kiểm tra gioăng.

5. Lắp lại đúng vị trí, mở nước từ từ và kiểm tra rò rỉ.

Hệ thống mới nên kiểm tra thường xuyên trong giai đoạn đầu vì lượng cặn thi công còn nhiều. Sau đó, tần suất tùy chất lượng nguồn nước hoặc theo mức chênh áp.

Những sai lầm thường gặp

• Lắp ngược chiều nước: Giảm hiệu quả lọc và có thể làm hỏng lưới.

• Đặt nhánh lưới hướng lên: Cặn rơi ngược lại, nhanh bít lưới.

• Chọn lưới quá mịn: Lọc nhiều nhưng nhanh nghẹt, làm giảm lưu lượng.

• Chọn sai chất liệu hoặc kích thước: Gây rò rỉ, ăn mòn hoặc không lắp được.

• Không vệ sinh định kỳ: Lưới bít kín khiến bơm phải làm việc nặng hơn.

• Nhầm với bộ chia nước chữ Y: Bộ chia không có lưới lọc nên không giữ được cặn.

Câu hỏi thường gặp (FAQ)

y type filter strainer hoạt động như thế nào?

Lưu chất đi qua lưới lọc bên trong nhánh nghiêng, các hạt rắn lớn hơn mắt lưới bị giữ lại, còn dòng sạch tiếp tục đi ra phía sau.

Lọc chữ Y gồm những bộ phận nào?

Gồm thân lọc, lưới lọc, nắp, gioăng làm kín, nút xả đáy (nếu có) và đầu kết nối.

Lọc chữ Y có làm giảm áp lực nước không?

Khi lưới còn sạch, mức giảm áp rất nhỏ. Áp lực chỉ giảm rõ khi lưới bám nhiều cặn hoặc chọn lưới quá mịn, nên cần vệ sinh định kỳ.

Lọc chữ Y có lọc được nước uống không?

Không. Đây là bộ lọc thô, chỉ giữ cặn cơ học, không thay thế hệ thống xử lý nước uống.

Lắp lọc chữ Y theo hướng nào?

Lắp đúng chiều mũi tên trên thân, nhánh chứa lưới hướng xuống hoặc nghiêng để cặn dễ lắng.

Kết luận

y type filter strainer là thiết bị lọc cơ học đơn giản nhưng đóng vai trò quan trọng trong việc bảo vệ máy bơm, van và thiết bị đo đạc. Cấu tạo gồm thân lọc, lưới, nắp, gioăng, nút xả đáy và đầu kết nối, hoạt động theo nguyên lý giữ cặn bằng lưới và cho phép vệ sinh định kỳ y type filter strainer.
