Stainless steel pipe tee Là Gì? Cấu Tạo Và Phân Loại Phổ Biến Trong Đường Ống
Thiết bị đảm nhận vai trò này chính là tê (tee). Khi cần độ bền cao, khả năng chống ăn mòn tốt và vệ sinh dễ dàng, stainless steel pipe tee, tức tê inox, là lựa chọn được ưu tiênTrong mọi hệ thống đường ống, từ nước sinh hoạt, thực phẩm, dược phẩm cho đến hóa chất và dầu khí, việc chia nhánh dòng chảy là nhu cầu rất thường gặp. .
Bài viết này giúp bạn hiểu tê inox là gì, cấu tạo ra sao, có những loại nào và cần lưu ý gì khi chọn mua, lắp đặt.

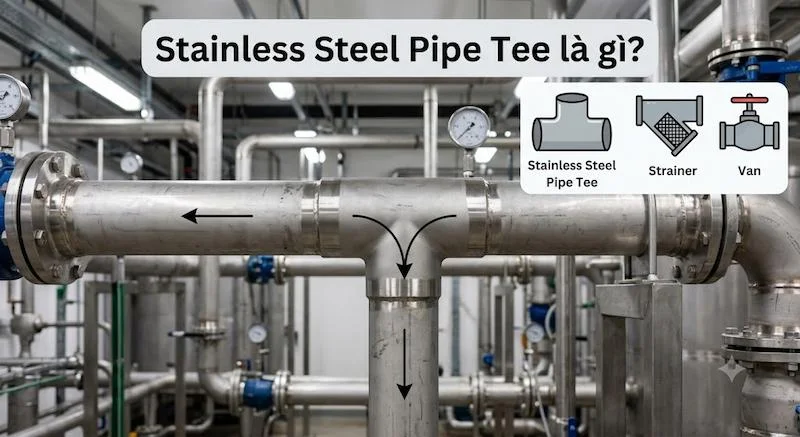

Stainless Steel Pipe Tee là gì?
Stainless steel pipe tee là phụ kiện đường ống làm từ thép không gỉ, có hình dạng giống chữ T, dùng để chia một dòng chảy thành hai hướng hoặc nhập hai dòng chảy thành một. Phụ kiện này có ba đầu nối: hai đầu nằm thẳng hàng trên đường ống chính và một đầu rẽ nhánh vuông góc.
Tê inox được dùng rộng rãi nhờ khả năng chống gỉ, chịu áp, chịu nhiệt và an toàn với nhiều loại lưu chất. Khác với strainer hay van, tê không có chức năng lọc hay đóng mở, mà chỉ làm nhiệm vụ phân chia hoặc hợp nhất dòng chảy trong hệ thống.
Cấu tạo của tê inox
Cấu tạo của tê inox khá đơn giản nhưng đòi hỏi độ chính xác cao để đảm bảo kín khít và chịu áp ổn định:
Thân tê: Phần chính hình chữ T, được chế tạo từ thép không gỉ, chịu toàn bộ áp lực của lưu chất.
Hai đầu chính (run): Nằm thẳng hàng, nối vào đường ống chính.
Đầu nhánh (branch): Rẽ vuông góc với đường ống chính, dẫn lưu chất sang hướng khác.
Đầu nối: Có thể là hàn, ren, mặt bích, kẹp clamp hoặc nối nhanh, tùy kiểu lắp đặt.
Bề mặt trong và ngoài: Có thể được đánh bóng hoặc xử lý để giảm bám cặn, đặc biệt quan trọng với ngành thực phẩm và dược phẩm.
Chất lượng của tê phụ thuộc vào độ dày thành, độ đồng đều của mối nối và chất lượng gia công bề mặt.
Chất liệu inox thường dùng
Inox 304: Phổ biến nhất, chống ăn mòn tốt, phù hợp với nước sinh hoạt, thực phẩm, khí và nhiều hệ thống công nghiệp thông thường.
Inox 316: Chứa thêm thành phần giúp chống ăn mòn mạnh hơn, phù hợp với môi trường nước nhiễm mặn, hóa chất, hàng hải, dược phẩm. Giá cao hơn inox 304.
Inox 201: Giá rẻ hơn nhưng khả năng chống ăn mòn kém hơn, chỉ nên dùng trong môi trường khô ráo, ít yêu cầu khắt khe.
Inox 310, 321 và các mác đặc biệt: Dùng cho môi trường nhiệt độ cao hoặc yêu cầu kỹ thuật riêng, ít gặp trong dân dụng.
Việc chọn mác inox cần dựa trên loại lưu chất, nhiệt độ, áp suất và môi trường lắp đặt.
Phân loại tê inox phổ biến
Phân loại theo hình dạng và kích thước nhánh
Tê đều (equal tee): Ba đầu có cùng kích thước. Dùng khi nhánh rẽ có đường kính bằng đường ống chính.
Tê giảm (reducing tee): Đầu nhánh nhỏ hơn đường ống chính. Dùng khi cần rẽ nhánh sang ống có kích thước nhỏ hơn, giúp tiết kiệm vật tư và tối ưu lưu lượng.
Tê chéo hoặc tê nghiêng (lateral tee): Nhánh rẽ nghiêng một góc thay vì vuông góc, giúp dòng chảy êm hơn và giảm tổn thất áp suất.
Phân loại theo kiểu kết nối
Tê hàn: Đầu nối được hàn trực tiếp vào ống. Mối nối chắc chắn, kín tốt, phù hợp với hệ thống áp cao và công nghiệp.
Tê ren: Đầu nối có ren trong hoặc ren ngoài, dễ lắp và tháo, thường dùng cho đường ống nhỏ và hệ thống dân dụng.
Tê mặt bích: Kết nối bằng mặt bích và bulong, thuận tiện cho tháo lắp, bảo trì, thường dùng với ống cỡ lớn.
Tê clamp (tê vi sinh): Kết nối bằng kẹp clamp và gioăng, dễ tháo rửa, phổ biến trong thực phẩm, đồ uống, dược phẩm.
Tê nối nhanh hoặc tê ép: Lắp nhanh bằng dụng cụ ép, phù hợp với hệ thống nước sinh hoạt cần thi công nhanh.
Phân loại theo phương pháp sản xuất
Tê đúc: Chế tạo bằng cách đúc, thân dày, chịu lực tốt, thường dùng cho đầu nối ren.
Tê hàn từ ống: Chế tạo từ ống inox được cắt và hàn lại, phổ biến với nhiều kích cỡ.
Tê rèn hoặc tê ép liền khối: Chế tạo từ một khối kim loại hoặc ép từ ống, có độ bền cao, ít mối hàn, phù hợp cho hệ thống chịu áp.

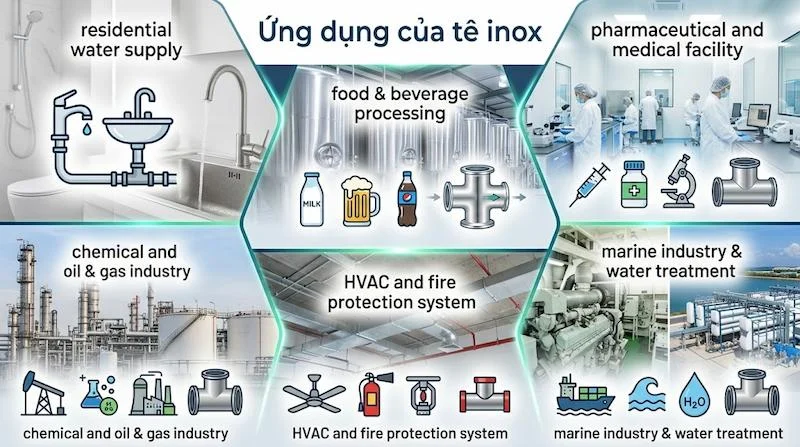

Ứng dụng của tê inox
Hệ thống cấp nước sinh hoạt. Chia nhánh nước đến các khu vực như nhà bếp, nhà tắm, máy giặt, bình nóng lạnh.
Thực phẩm và đồ uống. Tê clamp bằng inox đánh bóng được dùng trong dây chuyền sữa, bia, nước giải khát nhờ bề mặt nhẵn, dễ vệ sinh.
Dược phẩm và y tế. Yêu cầu độ sạch cao, tê inox 316 thường được ưu tiên.
Hóa chất và dầu khí. Chịu được môi trường ăn mòn, nhiệt độ và áp suất cao.
Hệ thống HVAC và phòng cháy chữa cháy. Dẫn nước lạnh, nước nóng và nước chữa cháy trong tòa nhà.
Công nghiệp tàu biển và xử lý nước. Inox 316 chống ăn mòn tốt trong môi trường nước mặn.
Cách chọn tê inox phù hợp
Xác định loại lưu chất. Nước sạch, thực phẩm, hóa chất hay dầu sẽ quyết định mác inox và kiểu kết nối.
Kiểm tra áp suất và nhiệt độ làm việc. Chọn tê có khả năng chịu áp và nhiệt cao hơn điều kiện thực tế của hệ thống.
Chọn kích thước đúng. Cần phân biệt kích thước danh nghĩa DN, đường kính ngoài và cỡ ren, vì các cách gọi này không luôn giống nhau.
Chọn kiểu kết nối. Hàn cho hệ thống cố định, ren cho nhà ở, mặt bích cho nơi cần bảo trì thường xuyên, clamp cho ngành vi sinh.
Kiểm tra tiêu chuẩn sản phẩm. Nên chọn sản phẩm có chứng nhận chất liệu, tiêu chuẩn sản xuất và xuất xứ rõ ràng.
Cân nhắc ngân sách. Không nên chọn inox giá rẻ không rõ mác vì dễ bị gỉ và giảm tuổi thọ hệ thống.
Hướng dẫn lắp đặt cơ bản
Kiểm tra kích thước, kiểu kết nối và mác inox của tê trước khi lắp.
Vệ sinh đầu ống và đầu nối, loại bỏ bụi bẩn, dầu mỡ.
Với tê ren, quấn băng tan hoặc dùng keo làm kín phù hợp, siết vừa đủ lực để tránh nứt ren.
Với tê hàn, thực hiện bởi thợ có tay nghề, đảm bảo mối hàn ngấu và được xử lý sau hàn để chống gỉ.
Với tê mặt bích, dùng gioăng đúng loại và siết bulong đều theo đường chéo.
Với tê clamp, đặt gioăng đúng vị trí và siết clamp chắc chắn.
Mở lưu chất từ từ, kiểm tra rò rỉ và thử áp theo quy trình.
Bảo trì và những lưu ý
Tê inox nhìn chung ít cần bảo trì, nhưng vẫn nên kiểm tra định kỳ:
Quan sát các mối nối xem có rò rỉ hoặc ố vàng, gỉ bề mặt không.
Vệ sinh bề mặt bằng chất tẩy phù hợp, tránh dùng hóa chất chứa clo mạnh làm hỏng lớp bảo vệ của inox.
Với hệ thống thực phẩm, tháo rửa tê clamp và thay gioăng theo chu kỳ để đảm bảo vệ sinh.
Tránh để inox tiếp xúc trực tiếp với sắt thép carbon trong môi trường ẩm, vì có thể gây gỉ do nhiễm bẩn bề mặt.
Những sai lầm thường gặp
Chọn sai mác inox: Dùng inox 201 trong môi trường ẩm hoặc ăn mòn khiến tê nhanh gỉ.
Nhầm kích thước: Lẫn giữa DN, phi và cỡ ren dẫn đến mua sai, không lắp được.
Chọn sai kiểu kết nối: Dùng tê ren cho hệ thống áp cao hoặc cỡ lớn dễ gây rò rỉ.
Hàn không đúng kỹ thuật: Mối hàn kém làm giảm khả năng chống ăn mòn và độ bền.
Bỏ qua tiêu chuẩn và chứng nhận: Dễ mua phải hàng kém chất lượng.
Siết ren quá mạnh: Gây nứt hoặc biến dạng thân tê.
Câu hỏi thường gặp (FAQ)
Stainless steel pipe tee dùng để làm gì?
Dùng để chia một dòng chảy thành hai hướng hoặc nhập hai dòng thành một trong hệ thống đường ống, đồng thời có khả năng chống ăn mòn và chịu áp tốt nhờ chất liệu inox.
Tê đều và tê giảm khác nhau thế nào?
Tê đều có ba đầu cùng kích thước, còn tê giảm có đầu nhánh nhỏ hơn đường ống chính.
Nên chọn tê inox 304 hay 316?
Inox 304 phù hợp với đa số hệ thống nước và thực phẩm thông thường. Inox 316 nên chọn khi môi trường có muối, hóa chất hoặc yêu cầu chống ăn mòn cao hơn.
Tê inox có bị gỉ không?
Inox chống gỉ tốt nhưng không tuyệt đối. Nếu chọn sai mác, bị nhiễm bẩn bề mặt hoặc dùng trong môi trường ăn mòn mạnh, inox vẫn có thể bị ố hoặc gỉ.
Nên chọn tê hàn hay tê ren?
Tê hàn phù hợp với hệ thống cố định, chịu áp cao. Tê ren tiện lắp đặt và tháo lắp, thường dùng cho đường ống nhỏ và dân dụng.
Kết luận
Stainless steel pipe tee là phụ kiện đường ống quan trọng, có nhiệm vụ chia hoặc hợp dòng chảy trong nhiều hệ thống khác nhau. Nhờ chất liệu inox, tê có độ bền cao, chống ăn mòn tốt và an toàn với nhiều loại lưu chất, từ nước sinh hoạt đến thực phẩm, dược phẩm và hóa chất stainless steel pipe tee.
