Water Pipe Strainer là gì?

Water pipe strainer là gì? Trong quá trình vận hành các hệ thống đường ống nước quy mô từ dân dụng đến công nghiệp, không ít kỹ sư và đơn vị quản lý từng phải đối mặt với những sự cố phát sinh ngoài ý muốn như máy bơm nước bị kẹt cứng do cặn bẩn, van điều khiển hoạt động không ổn định, đồng hồ đo nước hiển thị sai số, các đầu phun tưới bị tắc nghẽn hay bộ trao đổi nhiệt giảm sụt hiệu suất nghiêm trọng.

Những sự cố này bắt nguồn từ việc trong nguồn nước luôn tồn tại các tác nhân gây hại như cát mịn, hạt gỉ sét từ ống thép, cặn kim loại, rong rêu và tạp chất rắn lơ lửng. Giải pháp cốt lõi và bắt buộc để loại bỏ triệt để cặn bẩn trước khi nước di chuyển qua các thiết bị tinh vi chính là lắp đặt lọc cơ ngay trên tuyến ống chính.

Vì sao hệ thống đường ống nước cần lọc cơ?

Mạng lưới ống dẫn nước cấp thường chứa nhiều dị vật sót lại sau quá trình thi công, hàn xì hoặc tích tụ theo dòng chảy tự nhiên. Khi các hạt rắn này di chuyển với vận tốc cao và lao vào các chi tiết cơ khí đắt tiền, chúng sẽ gây mài mòn cánh bơm, làm xước bề mặt làm kín của van và làm hỏng đồng hồ đo.

Việc bỏ qua bước lọc cặn đầu nguồn sẽ đẩy doanh nghiệp vào thế bị động với chi phí sửa chữa và thay thế thiết bị tốn kém. Trang bị lọc cơ giúp chặn đứng mọi hạt rắn ngay từ vòng ngoài, bảo vệ toàn diện hạ tầng cơ điện và duy trì sự thông suốt cho toàn bộ hệ thống cấp nước.

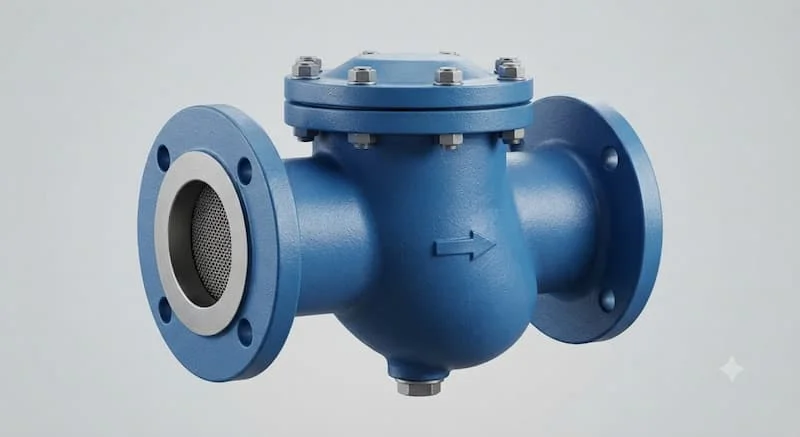

Water Pipe Strainer là gì?

Water Pipe Strainer là thiết bị lọc cơ học được lắp trên đường ống nước nhằm giữ lại cặn bẩn, cát, gỉ sét và các hạt rắn trước khi nước đi đến máy bơm, van, đồng hồ đo hoặc các thiết bị xử lý phía sau, giúp hệ thống vận hành ổn định và giảm chi phí bảo trì.

Khác với các lõi lọc tinh xử lý hóa chất hoặc vi sinh, thiết bị này đóng vai trò như lớp rào chắn thô đầu dòng, chuyên xử lý các dị vật kích thước lớn. Vị trí lắp đặt chuẩn xác thường nằm ở các tuyến ống trước khi nước tiếp cận các cụm thiết bị đắt tiền cần được bảo vệ tuyệt đối.

Nguyên lý hoạt động của lọc cơ

Quy trình vận hành diễn ra hoàn toàn tự động theo áp lực dòng chảy: Nước thô di chuyển trên đường ống => Đi vào bầu thân lọc => Xuyên qua lớp lưới lọc inox đan khít => Cặn rắn và tạp chất bị giữ lại gọn gàng tại buồng chứa => Dòng nước sạch tiếp tục đi ra ngoài cung cấp cho hệ thống.

Thiết bị ứng dụng nguyên lý lọc cơ học đơn giản nhưng tối ưu, giúp duy trì tổn thất áp suất (sụt áp) ở mức cực thấp. Nhờ thiết kế buồng chứa rộng rãi, lọc cơ cho phép lưu trữ lượng lớn cặn bẩn trước khi cần thực hiện thao tác tháo rời vệ sinh lưới lọc.

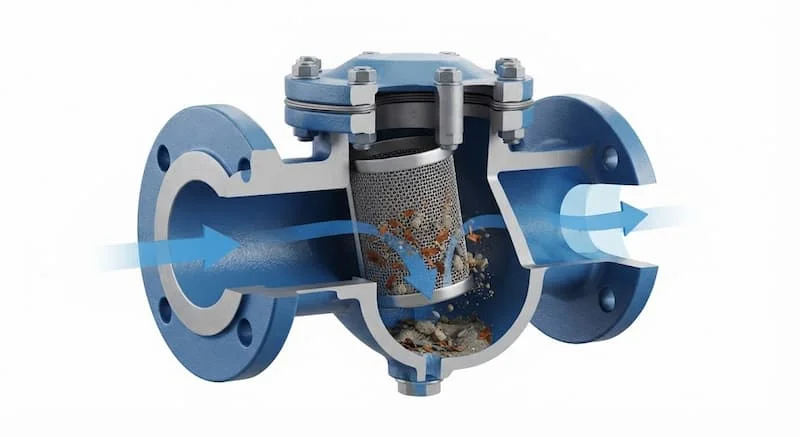

Cấu tạo của lọc cơ

• Thân lọc: Khung đúc chịu lực chính bằng gang, đồng hoặc inox, định hình toàn bộ dòng chảy.

• Lưới lọc inox: Lớp màng thép không gỉ đan chéo chịu lực, giữ lại các hạt cặn theo cấp độ micron.

• Nắp đậy: Cho phép mở ra dễ dàng để rút lưới lọc ra ngoài kiểm tra và làm sạch.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, chống rò rỉ nước dưới áp lực cao.

• Bulong & Van xả cặn: Cố định kết cấu chắc chắn và hỗ trợ xả nhanh rác thô lắng đọng dưới đáy.

• Đầu nối: Quy cách kết nối ren, mặt bích hoặc hàn tùy theo quy mô đường ống.

Các loại lọc cơ phổ biến

• Phân loại theo thiết kế thân: Y Strainer (chữ Y nhỏ gọn), Basket Strainer (lọc rổ lưu lượng lớn), T Type Strainer, U Type Strainer và Duplex Strainer (lọc đôi vận hành liên tục).

• Phân loại theo vật liệu: Gồm gang, gang dẻo, đồng thau, thép carbon, Inox 304 và Inox 316 chuyên dụng chống ăn mòn.

• Phân loại theo kiểu kết nối: Kết nối ren (cho ống nhỏ), kết nối mặt bích tiêu chuẩn và kiểu nối hàn chịu áp lực cao.

Những thông số kỹ thuật cần quan tâm

• Kích thước danh nghĩa (DN15 – DN600): Tương thích hoàn toàn với đường kính ngoài của đường ống thực tế.

• Áp suất làm việc (PN10, PN16, PN25, Class 150): Giới hạn chịu lực tối đa của thân van trong hệ thống.

• Kích thước lỗ lưới (Mesh / Micron): Quy định độ tinh của hạt cặn được phép giữ lại qua màng lọc.

• Vật liệu chế tạo thân và lưới: Quyết định độ bền cơ học và khả năng kháng hóa chất.

• Nhiệt độ vận hành: Giới hạn nhiệt độ chịu đựng của gioăng đệm và thân van.

• Tiêu chuẩn sản xuất: JIS, ANSI, DIN, BS đảm bảo tính đồng bộ quốc tế.

So sánh Water Pipe Strainer và Water Filter

Khuyến nghị: Sử dụng lọc cơ làm tuyến phòng thủ đầu tiên trên đường ống chính để bảo vệ thiết bị, sau đó mới qua các hệ thống Water Filter tinh lọc nếu cần phục vụ sinh hoạt hoặc sản xuất khắt khe.

Vì sao lọc cơ giúp kéo dài tuổi thọ hệ thống?

Sự hiện diện của thiết bị lọc cặn này mang lại những giá trị kỹ thuật to lớn: ngăn chặn triệt để các hạt cát và mạt kim loại lọt vào buồng bơm giúp bảo vệ cánh quạt khỏi bị mài mòn, giữ cho đĩa van điều khiển không bị kẹt rác, bảo vệ độ chính xác của đồng hồ đo lưu lượng và ngăn bám cặn cho bộ trao đổi nhiệt.

Bằng việc loại bỏ các tác nhân gây hại từ sớm, doanh nghiệp và hộ gia đình giảm thiểu tối đa tần suất hỏng hóc, hạ thấp chi phí sửa chữa và tối ưu hóa hiệu suất vận hành toàn bộ hệ thống cơ điện.

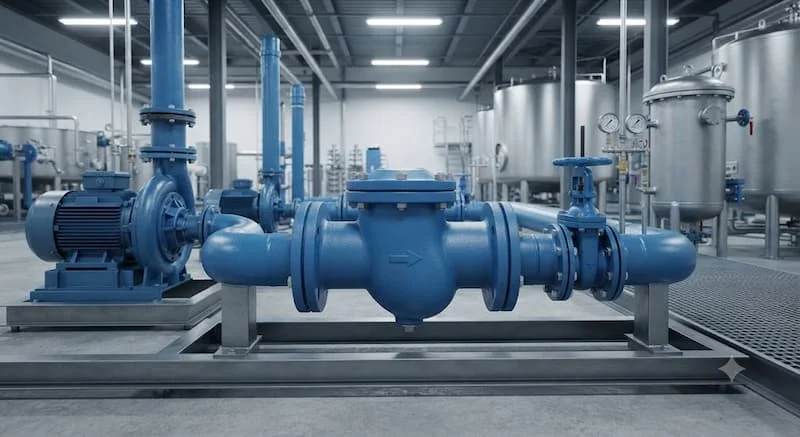

Lọc cơ được sử dụng ở đâu?

• Hệ thống cấp nước đô thị & Trạm bơm: Lọc cặn thô bảo vệ các trạm bơm công suất lớn.

• Hệ thống HVAC & Điều hòa không khí: Bảo vệ cụm chiller và đường ống nước làm mát tuần hoàn.

• Hệ thống Phòng cháy chữa cháy (PCCC): Đảm bảo đường ống nước cứu hỏa luôn sạch sẽ, không bị tắc nghẽn đầu phun.

• Nhà máy Thực phẩm, Dược phẩm & Hóa chất: Đảm bảo tiêu chuẩn sạch cho nguồn nước cấp phục vụ dây chuyền sản xuất.

• Nhà máy Điện & Dầu khí: Lọc nước làm mát tuabin và các hệ thống đường ống công nghệ cao.

Khi nào nên lắp Water Pipe Strainer?

• Lắp đặt ngay trước máy bơm nước để tránh rác thô hút vào làm kẹt buồng bơm.

• Lắp trước các dòng van điều khiển tự động, van điện từ nhằm bảo vệ bề mặt làm kín.

• Lắp trước đồng hồ đo lưu lượng nước để đảm bảo dòng chảy ổn định không gây sai số.

• Lắp trước các bộ trao đổi nhiệt dạng tấm hoặc ống chùm để duy trì hiệu suất truyền nhiệt.

• Lắp trước hệ thống lọc tinh RO để giảm tải lượng cặn thô dồn vào màng lọc.

Những sai lầm thường gặp khi sử dụng

• Chọn sai kích thước Mesh: Dùng lưới quá thô khiến cặn lọt qua làm hỏng thiết bị, hoặc quá mịn gây sụt áp đường ống.

• Chọn sai đường kính DN: Lắp van không khớp kích thước ống dẫn gây thắt cổ chai dòng chảy.

• Không vệ sinh định kỳ: Để cặn bám đặc nghẹt bầu lọc làm giảm lưu lượng nước cấp.

• Lắp sai chiều dòng chảy: Gắn ngược hướng mũi tên khiến rác thải không được giữ lại đúng khoang chứa.

• Không theo dõi chênh áp: Bỏ qua các dấu hiệu cảnh báo nghẽn bộ lọc dẫn đến sụt áp hệ thống.

Hướng dẫn lựa chọn Water Pipe Strainer phù hợp

✔ Xác định chính xác loại lưu chất và tính chất nguồn nước cần lọc.

✔ Chọn đúng kích thước đường kính danh nghĩa (DN) khớp với ống dẫn.

✔ Kiểm tra tổng lưu lượng dòng chảy qua ống trong một đơn vị thời gian.

✔ Lựa chọn kích thước lỗ lưới (Mesh) phù hợp với yêu cầu bảo vệ của thiết bị phía sau.

✔ Chọn vật liệu thân van (Gang, Đồng hoặc Inox) chống ăn mòn hiệu quả.

✔ Xác định mức áp suất làm việc tối đa của hệ thống.

✔ Chọn đúng kiểu kết nối ren, mặt bích hoặc hàn.

✔ Ưu tiên tiêu chuẩn sản xuất quốc tế (JIS, ANSI, DIN, BS).

Hướng dẫn lắp đặt và bảo trì

1. Ngắt hệ thống: Khóa van chặn đầu nguồn, ngừng hoàn toàn dòng chảy qua khu vực lắp đặt.

2. Lắp đúng chiều: Quan sát mũi tên in nổi trên thân van, đảm bảo hướng trùng khớp với chiều chuyển động của dòng nước.

3. Kiểm tra độ kín: Quấn băng tan kỹ càng đối với kết nối ren hoặc siết đều lực bulong đối với kết nối mặt bích.

4. Vận hành thử: Mở từ từ van cấp nước để kiểm tra độ kín khít và quan sát áp suất hệ thống.

5. Theo dõi chênh áp: Lắp đồng hồ đo áp suất trước và sau bộ lọc để nhận biết thời điểm cần vệ sinh.

6. Vệ sinh định kỳ: Tháo nắp đậy, lấy lưới lọc inox ra xịt rửa sạch cặn bẩn định kỳ hàng tháng.

7. Thay thế linh kiện: Kiểm tra tình trạng gioăng làm kín và lưới lọc, thay mới ngay khi xuất hiện dấu hiệu rách hỏng.

Câu hỏi thường gặp về lọc cơ

Lọc cơ dùng để làm gì?

Thiết bị giúp loại bỏ cát, gỉ sét và tạp chất rắn trong đường ống, bảo vệ máy bơm, van và các thiết bị phía sau khỏi nguy cơ hỏng hóc.

Water Pipe Strainer khác Water Filter như thế nào?

Water Pipe Strainer chủ yếu lọc cặn cơ học kích thước lớn bằng lưới kim loại, trong khi Water Filter có thể lọc hạt mịn, vi khuẩn hoặc chất hòa tan tùy công nghệ.

Bao lâu nên vệ sinh lưới lọc định kỳ?

Phụ thuộc vào chất lượng nguồn nước và lưu lượng sử dụng. Nên kiểm tra định kỳ hàng tháng hoặc khi nhận thấy áp lực nước phía sau giảm bất thường.

Có thể thay thế lưới lọc bên trong không?

Có. Hầu hết các mẫu lọc cơ đều cho phép tháo rời phần nắp để lấy lưới lọc ra vệ sinh hoặc thay mới khi bị mòn rách.

Nên chọn inox 304 hay gang cho hệ thống nước?

Inox 304 phù hợp với môi trường nước có tính ăn mòn hoặc yêu cầu vệ sinh khắt khe; gang thường là lựa chọn kinh tế tối ưu cho hệ thống nước sạch thông thường.

Kết luận

Water Pipe Strainer là thiết bị quan trọng giúp loại bỏ cặn bẩn, bảo vệ thiết bị và duy trì hiệu suất của hệ thống đường ống nước. Việc lựa chọn đúng loại, kích thước, vật liệu và thông số kỹ thuật sẽ giúp giảm chi phí bảo trì, tăng tuổi thọ thiết bị và đảm bảo hệ thống vận hành ổn định.
