Backflow Filter là gì?

Backflow filter là gì? Trong quá trình vận hành các mạng lưới phân phối nước khắt khe, không ít kỹ sư và nhà quản lý từng phải đối mặt với những sự cố phát sinh ngoài ý muốn như nguồn nước bị nhiễm bẩn nghiêm trọng do dòng chảy ngược đột ngột, van chống chảy ngược nhanh chóng bị hỏng hóc hoặc kẹt cứng vì cặn bẩn, đồng hồ đo nước bị kẹt số liệu, thiết bị xử lý nước giảm sụt hiệu suất hoặc chi phí bảo trì hệ thống tăng cao phi mã.

Những vấn đề này bắt nguồn từ hiện tượng dòng chảy ngược (backflow) kết hợp với nguồn nước chứa nhiều cặn, cát và gỉ sét nhưng lại thiếu đi các lớp màng lọc bảo vệ chuyên dụng. Giải pháp cốt lõi được nhiều kỹ sư ưu tiên lựa chọn hàng đầu hiện nay chính là lắp đặt lọc chảy ngược nhằm vừa lọc sạch cặn bẩn vừa hỗ trợ bảo vệ tuyệt đối hệ thống chống chảy ngược.

Vì sao hệ thống cấp nước cần lọc chảy ngược?

Mạng lưới đường ống cấp nước luôn tiềm ẩn các hạt rắn lơ lửng như mạt hàn, cát mịn và các mảng gỉ sét bong tróc từ vách ống. Khi các tạp chất này di chuyển theo dòng chảy và kẹt vào các khe hở cơ khí tinh vi của van chống chảy ngược, chúng sẽ phá hủy bề mặt làm kín và làm mất khả năng đóng khít của van.

Việc bỏ qua khâu lọc cặn đầu nguồn sẽ đẩy doanh nghiệp vào thế bị động với những khoản ngân sách khổng lồ cho việc thay mới thiết bị và khắc phục ô nhiễm nguồn nước. Trang bị lọc chảy ngược chính là phương án tối ưu để triệt tiêu hoàn toàn rủi ro, duy trì sự an toàn vệ sinh và tối ưu hóa chi phí vận hành dài hạn.

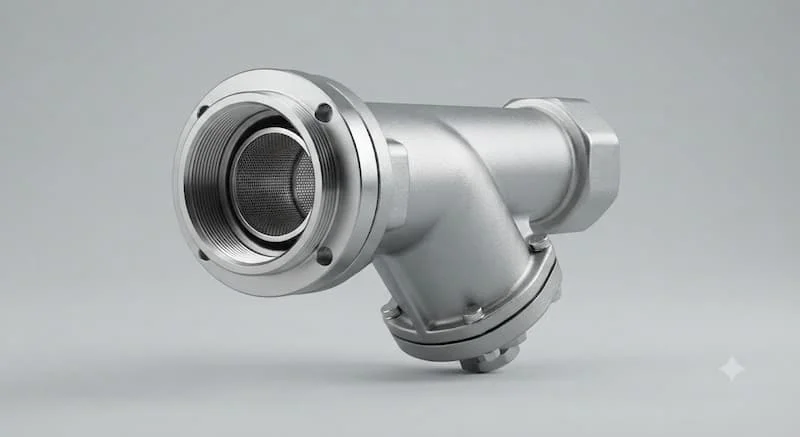

Backflow Filter là gì?

Backflow Filter là thiết bị hoặc cụm thiết bị có chức năng lọc cặn bẩn trong đường ống và hỗ trợ bảo vệ hệ thống khỏi các vấn đề liên quan đến dòng chảy ngược. Trong nhiều hệ thống, bộ lọc được lắp trước van chống chảy ngược (Backflow Preventer) để ngăn cặn làm hỏng thiết bị và đảm bảo nguồn nước vận hành an toàn.

Thiết bị này hoạt động như một lớp tiền vệ kiểm soát tạp chất rắn trước khi dòng nước tiếp cận các cụm van điều tiết áp suất phức tạp. Vai trò cốt lõi của backflow filter là bảo vệ các thiết bị cơ khí đắt tiền, ngăn chặn rác thải kẹt vào cấu trúc đĩa van nhạy cảm và duy trì độ tinh khiết cho toàn bộ mạng lưới cấp nước thương mại cũng như công nghiệp.

Nguyên lý hoạt động của lọc chảy ngược

Quy trình vận hành diễn ra theo chu trình khép kín: Nguồn nước thô đi vào hệ thống đường ống => Xuyên qua lớp lưới lọc inox đan khít của bộ lọc => Cặn bẩn, cát sỏi và gỉ sét bị giữ lại gọn gàng tại buồng chứa => Dòng nước sạch tiếp tục di chuyển đi tiếp => Cấp vào van chống chảy ngược và các thiết bị phía sau hoạt động ổn định.

Thiết bị ứng dụng cơ chế lọc cơ học tinh vi kết hợp với thiết kế khoang chứa tối ưu hóa dòng chảy, giúp giảm thiểu tối đa tổn thất áp suất qua màng lọc. Nhờ khả năng giữ cặn lớn và cấu trúc tháo rời linh hoạt, sản phẩm giúp việc vệ sinh trở nên dễ dàng, từ đó gia tăng độ bền và bảo vệ tuyệt đối cho hệ thống van chặn phía sau.

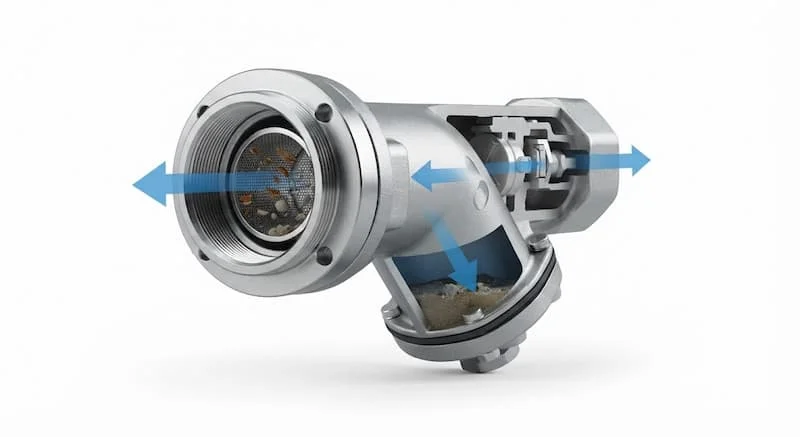

Cấu tạo của lọc chảy ngược

• Thân lọc: Đúc nguyên khối từ gang dẻo, đồng thau hoặc thép không gỉ, chịu được áp lực và lưu chất công nghiệp khắc nghiệt.

• Lưới lọc inox: Thành phần cốt lõi làm bằng thép không gỉ chất lượng cao, chống ăn mòn và chịu được dòng chảy tốc độ lớn.

• Nắp vệ sinh: Thiết kế chính xác cho phép tháo lắp nhanh chóng để kiểm tra và bảo dưỡng định kỳ.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, chịu áp suất cao không bị biến dạng dưới lực nước.

• Bu lông & Van xả cặn: Cố định kết cấu chắc chắn và hỗ trợ xả nhanh lượng cặn lắng đọng ở đáy bầu lọc.

• Kiểu kết nối: Đa dạng tuỳ chọn kết nối ren tiện lợi, mặt bích chắc chắn hoặc kết nối dạng Clamp cho hệ thống vi sinh.

Các loại lọc chảy ngược phổ biến

• Phân loại theo thiết kế: Gồm Y Strainer (hình chữ Y nhỏ gọn), Basket Strainer (dạng rổ lọc lưu lượng lớn), Inline Filter (dạng thẳng) và T Type Strainer tối ưu hóa dòng chảy.

• Phân loại theo vật liệu: Đồng thau (dân dụng), gang, gang dẻo, Inox 304 và Inox 316 chuyên dụng chống ăn mòn hóa chất và nước mặn.

• Phân loại theo kiểu kết nối: Kết nối ren trong/ren ngoài, kết nối mặt bích tiêu chuẩn và đầu nối nhanh Clamp cho ngành thực phẩm, dược phẩm.

Những thông số kỹ thuật quan trọng

• Kích thước danh nghĩa (DN15 – DN300): Tương thích hoàn toàn với đường kính ngoài của ống dẫn nước thực tế.

• Áp suất làm việc (PN10, PN16, Class 150): Giới hạn chịu lực tối đa của thiết bị trong hệ thống cấp nước.

• Cấp độ lọc (Mesh / Micron): Kích thước mắt lưới quyết định độ tinh của hạt cặn được giữ lại.

• Lưu lượng dòng chảy ($m^3/h$): Đảm bảo thiết bị không gây cản trở áp lực cấp nước cho toàn bộ tòa nhà.

• Nhiệt độ vận hành: Giới hạn nhiệt độ chịu đựng của gioăng đệm và thân van.

• Tiêu chuẩn kết nối quốc tế: Phù hợp với các tiêu chuẩn kỹ thuật công nghiệp toàn cầu.

So sánh Backflow Filter với Backflow Preventer

Kết luận: Lọc chảy ngược không thay thế hoàn toàn Backflow Preventer. Hai thiết bị này thường được sử dụng kết hợp đồng bộ để bảo vệ hệ thống tối ưu nhất trước các nguy cơ về cặn bẩn và dòng chảy ngược.

Vì sao nên lắp Backflow Filter trước Backflow Preventer?

Việc lắp đặt thiết bị lọc cặn ngay phía trước van chống chảy ngược mang lại giá trị kỹ thuật to lớn: giảm thiểu triệt để lượng cặn bám trôi nổi, kéo dài tuổi thọ đáng kể cho các đĩa van nhạy cảm, loại bỏ hoàn toàn nguy cơ kẹt van do rác thải, duy trì áp suất dòng chảy ổn định.

Bên cạnh đó, giải pháp này giúp doanh nghiệp giảm thiểu tối đa chi phí sửa chữa do hỏng hóc thiết bị, đồng thời đảm bảo chất lượng nước cấp luôn đạt tiêu chuẩn an toàn vệ sinh cao nhất trước khi phân phối đến các khu vực sử dụng.

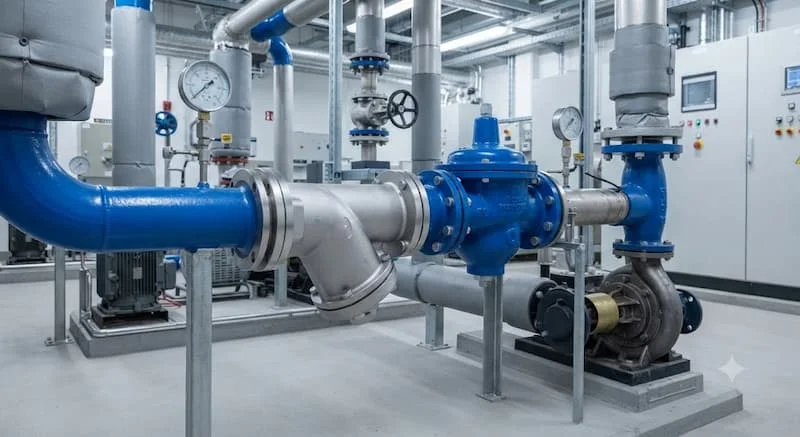

Lọc chảy ngược được sử dụng ở đâu?

• Hệ thống cấp nước sinh hoạt: Bảo vệ mạng lưới cấp nước sạch cho các khu đô thị và chung cư.

• Nhà máy xử lý nước & Trạm bơm: Lọc cặn thô bảo vệ các trạm bơm công suất lớn.

• Hệ thống HVAC & Điều hòa không khí: Bảo vệ cụm chiller và đường ống nước làm mát tuần hoàn.

• Hệ thống Phòng cháy chữa cháy (PCCC): Đảm bảo đường ống nước cứu hỏa luôn sẵn sàng vận hành không bị kẹt van.

• Nhà máy Thực phẩm, Dược phẩm & Bệnh viện: Đảm bảo tiêu chuẩn khắt khe về an toàn vệ sinh nguồn nước.

Khi nào nên lắp lọc chảy ngược?

• Lắp đặt ngay trước cụm van chống chảy ngược (Backflow Preventer) để bảo vệ đĩa van.

• Lắp đặt trước các dòng máy bơm nước công nghiệp để tránh kẹt cánh quạt.

• Lắp trước đồng hồ đo nước để duy trì độ chính xác của số liệu đo đạc.

• Lắp trước các van điều khiển tự động và hệ thống lọc tinh RO.

• Lắp trước bộ trao đổi nhiệt (Heat Exchanger) để chống bám cặn bề mặt truyền nhiệt.

Những sai lầm thường gặp

• Không vệ sinh lưới lọc định kỳ: Để cặn bám đặc nghẹt bầu lọc làm giảm mạnh lưu lượng nước cấp.

• Chọn sai kích thước Mesh: Dùng lưới quá thô khiến cặn lọt qua làm hỏng van, hoặc quá mịn gây sụt áp hệ thống.

• Chọn sai đường kính DN: Lắp van không khớp kích thước ống dẫn gây thắt cổ chai dòng chảy.

• Lắp sai chiều dòng chảy: Gắn ngược hướng mũi tên in trên thân khiến rác thải không được giữ lại đúng khoang chứa.

• Không theo dõi chênh áp: Bỏ qua các dấu hiệu cảnh báo nghẽn bộ lọc dẫn đến suy giảm hiệu suất mạng lưới.

Hướng dẫn lựa chọn lọc chảy ngược phù hợp

✔ Xác định tổng lưu lượng dòng chảy qua ống trong một đơn vị thời gian.

✔ Chọn đúng kích thước đường kính danh nghĩa (DN) khớp với hệ thống ống dẫn.

✔ Lựa chọn kích thước lỗ lưới (Mesh) phù hợp với yêu cầu bảo vệ của thiết bị phía sau.

✔ Chọn vật liệu thân van (Đồng, Gang hoặc Inox) chống ăn mòn hiệu quả theo nguồn nước.

✔ Kiểm tra mức áp suất làm việc tối đa của toàn bộ mạng lưới đường ống.

✔ Kiểm tra giới hạn nhiệt độ vận hành thực tế của lưu chất.

✔ Chọn đúng kiểu kết nối ren, mặt bích hoặc Clamp.

✔ Chọn tiêu chuẩn lắp đặt tương thích với hạ tầng sẵn có.

Hướng dẫn lắp đặt và bảo trì

1. Ngắt nguồn nước: Khóa van chặn đầu nguồn, ngừng hoàn toàn dòng chảy qua khu vực thi công.

2. Lắp đúng chiều: Quan sát kỹ mũi tên in nổi trên thân van, đảm bảo hướng trùng khớp với chiều chuyển động của dòng nước.

3. Kiểm tra mối nối: Quấn băng tan cẩn thận đối với kết nối ren hoặc siết đều lực bu lông đối với kết nối mặt bích.

4. Vận hành thử: Mở từ từ van cấp nước để kiểm tra độ kín khít và quan sát áp suất hệ thống.

5. Theo dõi áp suất: Theo dõi đồng hồ áp lực để nhận biết thời điểm lưới lọc bắt đầu bị bám cặn.

6. Vệ sinh định kỳ: Tháo nắp vệ sinh, lấy lưới lọc inox ra xịt rửa sạch cặn bẩn định kỳ hàng tháng.

7. Thay thế linh kiện: Kiểm tra tình trạng gioăng làm kín, thay mới ngay khi xuất hiện dấu hiệu rạn nứt hoặc rò rỉ.

Câu hỏi thường gặp về Backflow Filter

Backflow Filter có phải là Backflow Preventer không?

Không. Thiết bị này có chức năng chính là lọc cặn bẩn cơ học, còn Backflow Preventer được thiết kế chuyên biệt để ngăn hiện tượng dòng chảy ngược. Hai thiết bị thường được lắp kết hợp đồng bộ.

Có cần lắp lọc chảy ngược trước van chống chảy ngược không?

Trong nhiều hệ thống có nguồn nước chứa cặn, việc lắp bộ lọc phía trước giúp bảo vệ van chống chảy ngược hiệu quả và giảm nguy cơ kẹt hoặc hư hỏng cơ khí.

Bao lâu nên vệ sinh lưới lọc định kỳ?

Phụ thuộc vào chất lượng nguồn nước và lưu lượng sử dụng thực tế. Nên kiểm tra định kỳ hàng tháng hoặc khi phát hiện áp lực nước phía sau giảm do chênh áp tăng.

Có thể thay thế lưới lọc bên trong không?

Có. Hầu hết các mẫu lọc chảy ngược đều cho phép tháo rời phần nắp để lấy lưới lọc ra vệ sinh hoặc thay mới hoàn toàn khi bị mòn rách.

Nên chọn inox hay đồng cho hệ thống cấp nước?

Inox phù hợp với môi trường nước có tính ăn mòn cao và yêu cầu vệ sinh khắt khe, trong khi đồng thường được ưu tiên sử dụng trong hệ thống cấp nước dân dụng và thương mại.

Kết luận

Backflow Filter là giải pháp giúp loại bỏ cặn bẩn trước các thiết bị quan trọng và hỗ trợ hệ thống chống chảy ngược hoạt động ổn định. Việc lựa chọn đúng kích thước, vật liệu và lắp đặt đúng vị trí sẽ giúp nâng cao hiệu quả vận hành, kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì.

Hãy theo dõi honto.vn để nhận thêm thông tin về backflow filter!
