Van xả áp phòng sạch là gì?

Van xả áp phòng sạch là gì? Trong các môi trường yêu cầu kiểm soát nghiêm ngặt về độ sạch như nhà máy dược phẩm, phòng thí nghiệm hay cơ sở sản xuất điện tử, áp suất dương là yếu tố "sống còn" để ngăn chặn các tác nhân ngoại lai xâm nhập. Tuy nhiên, áp suất không phải lúc nào cũng tĩnh; việc thay đổi tần suất đóng mở cửa, sự biến thiên của hệ thống HVAC hoặc các thay đổi trong lưu lượng khí đều có thể làm chênh áp mất ổn định. Nếu không được kiểm soát, sự biến thiên này chính là nguyên nhân trực tiếp dẫn đến hiện tượng nhiễm bụi, nhiễm chéo và thất bại trong việc kiểm soát môi trường theo tiêu chuẩn GMP hoặc ISO 14644.

Van xả áp suất phòng sạch (Cleanroom Pressure Relief Valve) chính là "người gác cổng" tự động, đảm nhận nhiệm vụ cân bằng áp suất hoàn hảo. Thiết bị này không chỉ giúp duy trì môi trường sản xuất ổn định mà còn là mắt xích quan trọng giúp hệ thống HVAC vận hành hiệu quả, tiết kiệm năng lượng và đáp ứng hoàn hảo các tiêu chuẩn khắt khe nhất của ngành.

Van xả áp phòng sạch là gì?

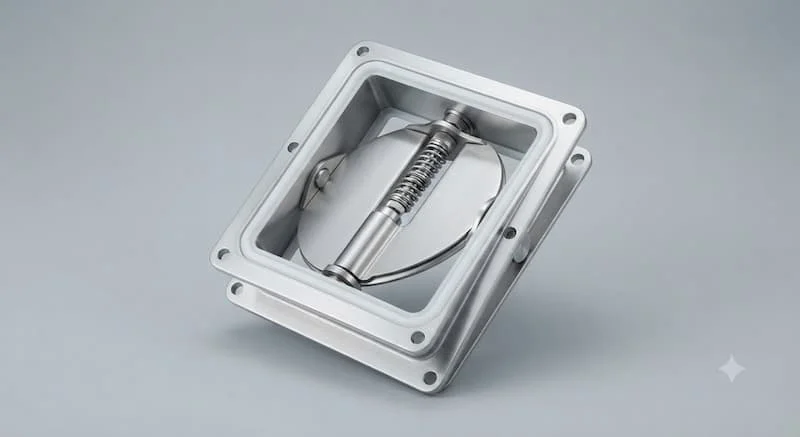

Van xả áp phòng sạch (hay còn gọi là Pressure Relief Damper) là thiết bị kỹ thuật chuyên dụng được lắp đặt trên tường, cửa hoặc vách panel phòng sạch nhằm tự động xả bớt lượng không khí dư thừa khi áp suất trong phòng vượt quá giá trị cài đặt. Bằng cách duy trì sự chênh áp ổn định giữa khu vực sạch và các khu vực xung quanh, thiết bị này đóng vai trò quan trọng trong việc ngăn chặn hiện tượng nhiễm chéo, đảm bảo môi trường vô trùng luôn được duy trì ở mức tối ưu nhất. Đây là thiết bị không thể thiếu trong mọi dự án thiết kế phòng sạch hiện đại.

Nguyên lý hoạt động của van xả áp suất phòng sạch

Thiết bị vận hành hoàn toàn dựa trên sự chênh lệch áp suất cơ học:

1. Cài đặt: Người vận hành hiệu chỉnh lò xo hoặc đối trọng để xác định áp suất mở (set point).

2. Trạng thái bình thường: Khi áp suất trong phòng ổn định, cánh van luôn đóng kín nhờ gioăng làm kín.

3. Khi áp suất tăng cao: Lưu lượng khí dư thừa tác động một lực vào cánh van, vượt qua lực giữ của lò xo, làm cánh van tự động mở ra để xả bớt khí ra ngoài.

4. Cân bằng: Ngay khi áp suất giảm về mức thiết lập, cánh van tự động đóng kín, đảm bảo độ kín khí và ngăn chặn khí bên ngoài xâm nhập.

Phân tích chuyên sâu

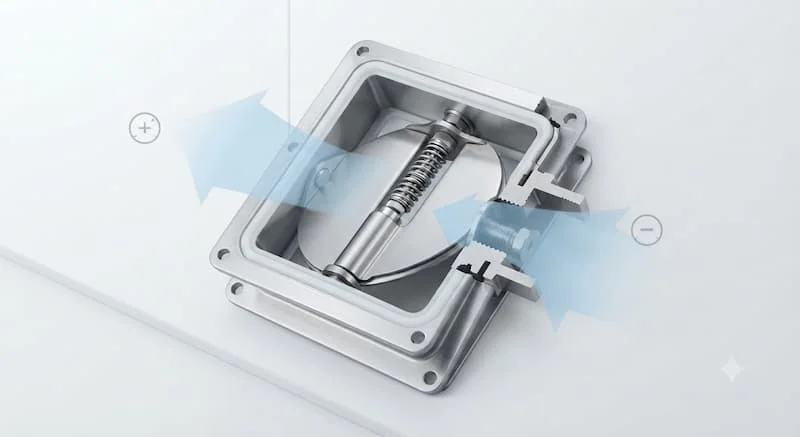

Cấu tạo của van xả áp suất phòng sạch

Một chiếc van xả áp tiêu chuẩn được thiết kế với độ chính xác cao:

• Khung van: Thường làm từ inox 304 hoặc nhôm định hình, đảm bảo tính thẩm mỹ và độ bền.

• Cánh van: Thiết kế gọn nhẹ, có khả năng phản ứng tức thì với sự thay đổi áp suất.

• Lò xo/Vít cân chỉnh: Bộ phận quan trọng cho phép tinh chỉnh áp suất mở một cách chính xác đến từng Pascal.

• Gioăng kín khí: Đảm bảo không có sự rò rỉ khí khi van ở trạng thái đóng.

• Lưới bảo vệ: Ngăn chặn dị vật xâm nhập vào hệ thống van.

Các loại van xả áp phổ biến

• Theo vật liệu: Inox 304/316 (phù hợp cho ngành dược, hóa chất có tính ăn mòn) hoặc Nhôm sơn tĩnh điện (tiết kiệm chi phí).

• Theo cơ chế: Van sử dụng lò xo (chính xác, nhỏ gọn) hoặc van đối trọng (phù hợp cho các ứng dụng áp suất thấp, cần độ nhạy cao).

• Theo vị trí lắp: Thiết kế linh hoạt cho phép lắp gắn tường, gắn cửa hoặc tích hợp vào hệ thống panel vách phòng sạch.

So sánh van xả áp suất phòng sạch với các loại Damper khác

Khuyến nghị: Chỉ sử dụng van xả áp chuyên dụng cho các khu vực yêu cầu chênh áp chính xác để đảm bảo tiêu chuẩn GMP.

Vì sao cần lắp van xả áp suất phòng sạch?

Việc đầu tư thiết bị này mang lại lợi ích kép: bảo vệ sản phẩm khỏi các tác nhân ngoại lai do áp suất bất ổn, đồng thời kéo dài tuổi thọ hệ thống HVAC. Khi chênh áp được cân bằng tự động, hệ thống cấp khí không phải chịu tải quá mức, giúp giảm thiểu đáng kể chi phí điện năng vận hành cho doanh nghiệp.

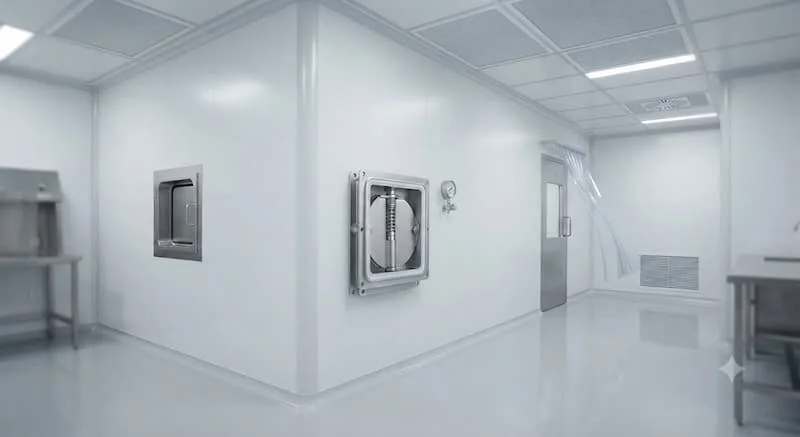

Ứng dụng thực tế

Van xả áp suất phòng sạch là giải pháp then chốt trong:

• Công nghiệp Dược phẩm: Đảm bảo tính vô trùng cho các phòng sản xuất thuốc tiêm, thuốc viên.

• Phòng mổ & Bệnh viện: Kiểm soát luồng khí ngăn ngừa nhiễm khuẩn chéo trong phẫu thuật.

• Nhà máy sản xuất linh kiện bán dẫn: Ngăn chặn hạt bụi nhỏ xâm nhập vào khu vực sản xuất cực sạch.

• Phòng thí nghiệm: Duy trì áp suất âm hoặc dương tùy theo yêu cầu của từng loại hóa chất nghiên cứu.

Khi nào cần lắp? Bất kỳ phòng sạch nào có áp suất dương (hoặc âm) yêu cầu chênh áp ổn định đều cần thiết bị này. Đây là điểm kiểm tra bắt buộc trong các đợt đánh giá chứng nhận GMP, ISO 14644. Những sai lầm phổ biến như chọn sai dải áp suất, lắp đặt không đúng hướng khí hay bỏ qua việc kiểm định định kỳ sẽ khiến hệ thống không đạt yêu cầu, dẫn đến các rủi ro về chất lượng sản phẩm vô cùng tốn kém.

Hướng dẫn: Cách lựa chọn và bảo trì

Checklist lựa chọn van xả áp suất phòng sạch

✓ Xác định chênh áp: Giá trị Pa cần duy trì là bao nhiêu?

✓ Cấp độ sạch: Chọn vật liệu inox 304/316 cho môi trường sạch nghiêm ngặt.

✓ Kích thước: Lựa chọn theo lưu lượng khí cần xả.

✓ Tiêu chuẩn: Phải tương thích với các yêu cầu GMP/ISO của dự án.

✓ Kiểu lắp: Xác định lắp trên vách Panel hay gắn cửa để chọn khung phù hợp.

Hướng dẫn lắp đặt và bảo trì

1. Lắp đặt: Đảm bảo van được lắp đúng chiều khí thoát ra.

2. Cân chỉnh: Thực hiện thao tác xoay vít lò xo để tinh chỉnh áp suất mở cho đến khi đạt thông số thiết kế.

3. Kiểm tra độ kín: Sử dụng thiết bị đo khói hoặc áp kế để đảm bảo van đóng kín khi áp suất thấp hơn ngưỡng cài đặt.

4. Bảo trì: Vệ sinh bề mặt định kỳ, kiểm tra độ đàn hồi của lò xo và tình trạng gioăng kín để thay thế nếu có dấu hiệu lão hóa.

FAQ: Câu hỏi thường gặp

Van xả áp phòng sạch hoạt động như thế nào?

Hoạt động cơ học nhờ sự chênh lệch lực tác động lên cánh van so với lực lò xo cài đặt.

Áp suất mở bao nhiêu là phù hợp?

Thường dựa vào thiết kế HVAC của dự án, phổ biến từ 5 - 30 Pa.

Có cần hiệu chuẩn định kỳ không?

Có, cần thực hiện ít nhất 6-12 tháng/lần để đảm bảo độ chính xác.

Nên chọn inox 304 hay 316?

304 đủ dùng cho hầu hết phòng sạch, 316 dùng cho nơi có hóa chất ăn mòn mạnh.

Kết luận

Van xả áp suất phòng sạch không đơn thuần là một phụ kiện, mà là mắt xích quan trọng đảm bảo sự toàn vẹn của môi trường sạch. Việc hiểu rõ nguyên lý, lựa chọn đúng thông số và tuân thủ nghiêm ngặt quy trình bảo trì sẽ giúp hệ thống của bạn vận hành trơn tru, luôn vượt qua mọi đợt thanh tra khắt khe nhất về GMP và ISO.
