Y Strainer Dimensions là gì?

Tác giả Hoàng Phi 12/07/2026 13 phút đọc

Y strainer dimensions là gì? Việc thiết kế và lắp đặt hệ thống đường ống công nghiệp đòi hỏi sự chính xác tuyệt đối đến từng milimet. Một trong những sai lầm phổ biến nhất của các đơn vị thi công là chỉ quan tâm đến đường kính danh nghĩa (DN) mà bỏ qua các thông số kỹ thuật chi tiết của thiết bị. Y Strainer Dimension (kích thước Y Strainer) là yếu tố quyết định đến sự thành công của quá trình lắp đặt, vận hành và bảo trì sau này.

Việc chọn sai kích thước không chỉ gây khó khăn trong quá trình đấu nối, làm lệch mặt bích hoặc không đủ không gian lắp đặt, mà còn ảnh hưởng trực tiếp đến lưu lượng dòng chảy và hiệu suất toàn hệ thống. Một bản vẽ kích thước chuẩn xác không chỉ giúp tiết kiệm thời gian thi công mà còn đảm bảo việc thay thế, bảo trì lưới lọc sau này trở nên dễ dàng và nhanh chóng.

Y Strainer Dimensions là gì?

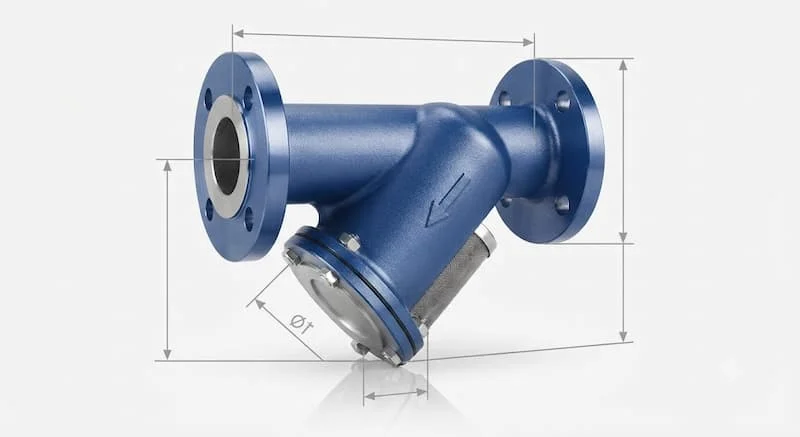

Y Strainer Dimensions (kích thước Y Strainer) là tập hợp các thông số vật lý chi tiết của bộ lọc chữ Y, đóng vai trò là "bản đồ kỹ thuật" cho các kỹ sư. Các thông số này bao gồm chiều dài lắp đặt (Face to Face), chiều cao tổng thể, đường kính kết nối, kích thước mặt bích, khoảng cách lỗ bulông, kích thước nắp lọc và các chi tiết cơ khí khác. Việc nắm vững các thông số này giúp người dùng lựa chọn đúng thiết bị, đảm bảo sự tương thích hoàn hảo giữa lọc Y và hệ thống đường ống hiện có.

Các thông số kích thước quan trọng của Y Strainer

Khi đọc catalogue hoặc bản vẽ kỹ thuật, bạn cần chú ý đến các thông số cốt lõi sau đây để đảm bảo thiết bị phù hợp với dự án:

Face to Face (Chiều dài lắp đặt): Khoảng cách từ mặt đầu vào đến mặt đầu ra của lọc Y. Đây là thông số quan trọng nhất để tránh việc đường ống bị thiếu hụt hoặc quá dài.

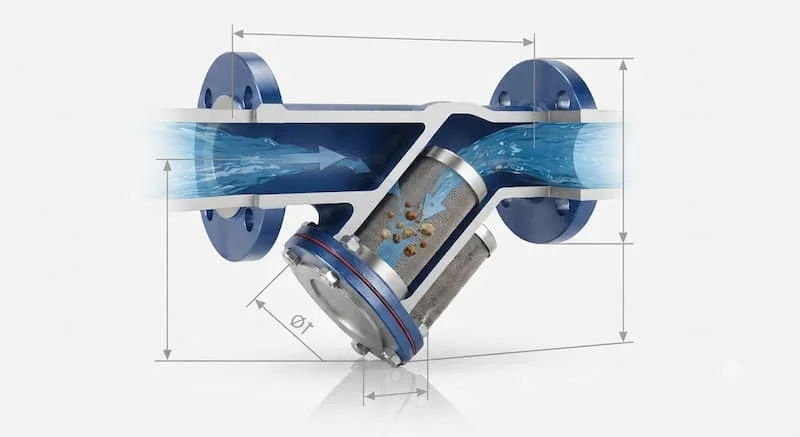

Overall Height (Chiều cao tổng thể): Tính từ tâm đường ống đến đỉnh nắp lọc. Thông số này quyết định không gian cần thiết để tháo lưới lọc.
Port Size: Kích thước cổng xả đáy (thường dùng để lắp van xả cặn).
Flange Diameter & Bolt Circle: Đường kính mặt bích và đường kính vòng tròn lỗ bulông, đảm bảo lắp vừa với mặt bích của hệ thống.
Screen Size: Kích thước lưới lọc bên trong, ảnh hưởng đến khả năng giữ cặn và tổn thất áp suất.

Phân tích chuyên sâu về kích thước Y Strainer

Bảng kích thước Y Strainer theo DN và Inch

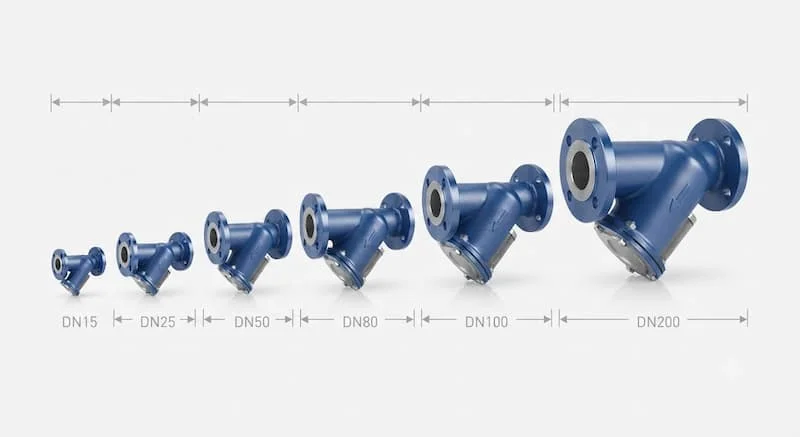

Để tối ưu hóa quy trình mua hàng, các kỹ sư cần đối chiếu bảng kích thước theo tiêu chuẩn của từng hãng. Dưới đây là dải thông số cơ bản (có thể thay đổi tùy nhà sản xuất):

DN (mm)	Inch	Face to Face (mm)	Height (mm)
DN15	1/2"	130 - 150	80 - 95
DN25	1"	160 - 180	100 - 120
DN50	2"	200 - 230	150 - 175
DN100	4"	300 - 350	250 - 280
DN200	8"	500 - 600	450 - 500

Lưu ý: Luôn kiểm tra catalogue cụ thể của thương hiệu bạn chọn trước khi đặt mua.

Kích thước theo tiêu chuẩn kết nối

Sự khác biệt giữa các tiêu chuẩn kết nối như JIS 10K, ANSI Class 150, DIN PN16 hay BS4504 là rất lớn. Ngay cả khi cùng đường kính DN, các thông số về đường kính mặt bích và khoảng cách lỗ bulông có thể không đồng nhất. Việc sử dụng sai tiêu chuẩn kết nối sẽ khiến việc lắp đặt trở nên bất khả thi hoặc gây ra rò rỉ nghiêm trọng tại các khớp nối.

Kích thước Y Strainer nối ren và nối bích

Nối ren: Thường có kích thước nhỏ gọn, chiều dài Face to Face ngắn hơn đáng kể so với nối bích, phù hợp cho không gian hẹp và áp suất không quá cao.
Nối bích: Kích thước lớn hơn, chịu áp suất cao tốt hơn và thuận tiện trong việc tháo lắp toàn bộ thiết bị để bảo trì hoặc vệ sinh định kỳ trong các hệ thống lớn.

Ứng dụng thực tế và sai lầm thường gặp

Khi nào cần kiểm tra kích thước Y Strainer?

Việc đối chiếu kích thước cần thực hiện trong các giai đoạn:

Thiết kế: Để chừa không gian lắp đặt.
Mua hàng: Để đảm bảo thiết bị đúng yêu cầu kỹ thuật.
Thay thế thiết bị cũ: Rất quan trọng để đảm bảo lọc Y mới thay vừa vị trí của thiết bị cũ.

Những sai lầm thường gặp khi chọn kích thước

Chỉ nhìn DN: Nhiều người bỏ qua chiều dài lắp đặt (Face to Face), dẫn đến việc phải cắt sửa đường ống tốn kém.
Bỏ qua không gian bảo trì: Quên không chừa không gian phía trên nắp bầu lọc để rút lưới ra vệ sinh.
Sai tiêu chuẩn kết nối: Mặt bích không khớp lỗ bulông giữa các hệ thống tiêu chuẩn khác nhau (JIS vs DIN).

Hướng dẫn lựa chọn và đọc bản vẽ

Checklist lựa chọn kích thước

[ ] Xác định chính xác DN và tiêu chuẩn đường ống.
[ ] Kiểm tra tài liệu kỹ thuật (Catalogue) về Face to Face.
[ ] Xác định không gian lắp đặt có đủ cho chiều cao thiết bị không.
[ ] Kiểm tra vật liệu và áp suất làm việc.

Hướng dẫn đọc bản vẽ

Khi nhìn vào bản vẽ kỹ thuật:

Tìm thông số L (Face to Face) để biết chiều dài.
Tìm thông số H (Height) để biết không gian cần để tháo nắp.
Đối chiếu Bolt Circle để kiểm tra vị trí lỗ bulông mặt bích.

FAQ: Câu hỏi thường gặp về Y Strainer Dimension

Y Strainer Dimensions DN50 dài bao nhiêu?

Tùy hãng, thường dao động từ 200mm đến 230mm đối với loại nối bích.

Kích thước có giống giữa các hãng không?

Không, mỗi hãng có thiết kế thân van riêng, cần xem catalogue của chính hãng đó.

Nối ren và nối bích có cùng chiều dài không?

Thường là không, nối ren thường ngắn và gọn hơn.

Có thể thay thế giữa JIS và ANSI không?

Không, do tiêu chuẩn lỗ bulông khác nhau hoàn toàn.

Kết luận

Việc nắm vững Y Strainer Dimension không chỉ giúp quá trình thi công diễn ra thuận lợi mà còn đảm bảo hệ thống vận hành an toàn, giảm thiểu sai sót kỹ thuật. Hãy luôn yêu cầu bản vẽ kỹ thuật chi tiết từ nhà cung cấp trước khi quyết định mua hàng.
