Van Khí Nén 1 4 Là Gì?

Van khí nén 1 4 là gì? Trong các dây chuyền sản xuất tự động hiện nay, sự ổn định của hệ thống khí nén đóng vai trò quyết định đến năng suất tổng thể. Việc hệ thống vận hành chập chờn, van đóng mở chậm hay rò rỉ khí không chỉ làm lãng phí năng lượng mà còn gây ra sai sót trong quy trình sản xuất. Một trong những nguyên nhân phổ biến nhất chính là việc lựa chọn sai thông số kỹ thuật của thiết bị điều khiển.

Van khí nén 1/4 hiện đang là lựa chọn ưu tiên hàng đầu của các kỹ sư cơ điện nhờ kích thước tối ưu, độ tin cậy cao và khả năng tích hợp linh hoạt. Việc hiểu rõ cách chọn lựa và sử dụng dòng van điện từ khí nén 1/4 đúng chuẩn sẽ giúp bạn vận hành hệ thống trơn tru, bền bỉ và đạt hiệu suất cao nhất.

Vì Sao Van Khí Nén 1 4 Được Dùng Phổ Biến Trong Hệ Thống Khí Nén?

Trên thực tế, mỗi hệ thống khí nén đều có những đặc thù riêng về lưu lượng và áp suất. Việc sử dụng các loại van có kích thước không tương thích, chẳng hạn như quá nhỏ thì không đủ lưu lượng, hoặc quá lớn thì gây lãng phí, là bài toán khó của nhiều nhà máy. Ngoài ra, việc chọn sai điện áp coil (cuộn dây) hoặc chuẩn ren kết nối thường xuyên dẫn đến tình trạng rò rỉ khí, làm giảm áp suất toàn hệ thống.

Van khí nén ren 1/4 nổi lên như một "điểm cân bằng" hoàn hảo cho các ứng dụng dân dụng và công nghiệp tầm trung. Với kích thước ren 1/4 inch (tương đương khoảng 13mm), dòng van này dễ dàng lắp đặt vào hầu hết các máy đóng gói, máy CNC và hệ thống robot công nghiệp mà vẫn đảm bảo lưu lượng khí ổn định để điều khiển các cơ cấu chấp hành.

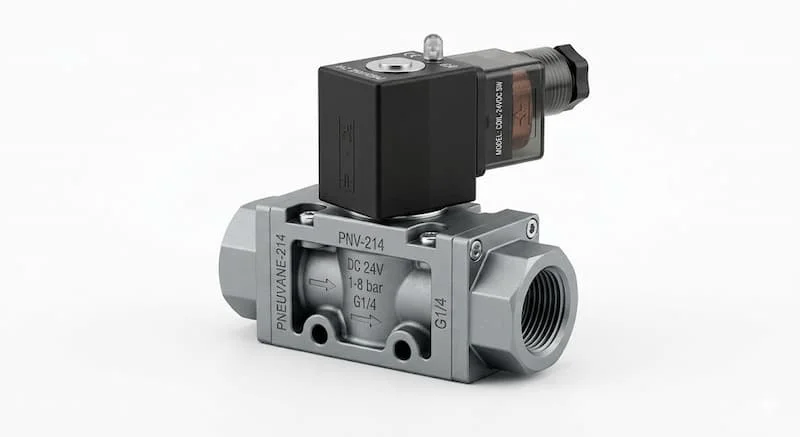

Van Khí Nén 1 4 Là Gì?

Van khí nén 1/4 là thiết bị điều khiển dòng khí nén được thiết kế với cổng kết nối ren 1/4 inch, đóng vai trò như một cơ quan "đóng/mở" hoặc "điều hướng" dòng khí đến các thiết bị cuối như xi lanh, van bướm hay các bộ phận cơ khí khác. Đây là thành phần không thể thiếu trong cấu trúc của một hệ thống khí nén hoàn chỉnh.

Thiết bị này hoạt động dựa trên sự tương tác giữa tín hiệu điện hoặc cơ học với áp suất khí, giúp chuyển đổi năng lượng khí nén thành chuyển động cơ học một cách chính xác. Với ưu điểm kích thước nhỏ gọn, phản hồi nhanh và khả năng vận hành ổn định trong thời gian dài, nó trở thành tiêu chuẩn không chính thức trong ngành tự động hóa.

Nguyên Lý Hoạt Động Của Van Khí Nén 1/4

Nguyên lý cốt lõi của van điện từ khí nén 1/4 nằm ở việc sử dụng cuộn coil điện từ. Khi có dòng điện chạy qua, cuộn coil tạo ra từ trường, hút piston hoặc trục van chuyển động, mở cửa cho dòng khí đi qua (hoặc chuyển hướng dòng khí). Khi ngắt điện, lực lò xo sẽ đưa van trở về trạng thái ban đầu.

Các dạng van phổ biến bao gồm:

• 2/2: Đóng/mở đơn giản.

• 3/2: Thường dùng điều khiển xi lanh đơn.

• 5/2 hoặc 5/3: Dùng cho xi lanh tác động kép, cho phép điều khiển chuyển động tới và lui một cách linh hoạt.

Sự phản hồi nhanh chóng (tính bằng mili giây) của các dòng van điện từ là yếu tố sống còn giúp hệ thống tự động hóa thực hiện các chu trình làm việc tốc độ cao.

Các Loại Van Khí Nén 1 4 Phổ Biến Hiện Nay

Việc phân loại van giúp kỹ sư chọn đúng thiết bị cho từng mục tiêu cụ thể:

• Theo chức năng: Các dòng 3/2, 5/2 là phổ biến nhất trong điều khiển xi lanh.

• Theo điện áp: Phổ biến nhất là 24VDC (tiêu chuẩn cho PLC) và 220VAC (cho dân dụng hoặc hệ thống đơn giản).

• Theo vật liệu: Nhôm là lựa chọn kinh tế; Inox 304/316 được dùng trong môi trường thực phẩm hoặc hóa chất ăn mòn.

Việc ưu tiên dùng điện áp 24VDC trong công nghiệp không chỉ giúp an toàn cho người vận hành mà còn giúp tích hợp dễ dàng với các bộ điều khiển lập trình (PLC) hiện đại, giảm thiểu nhiễu điện và hư hỏng thiết bị điều khiển.

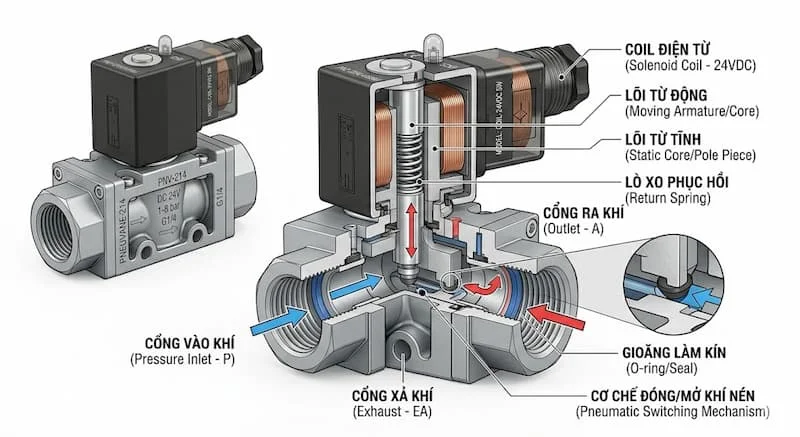

Thông Số Kỹ Thuật Quan Trọng Của Van Khí Nén 1/4

So Sánh Van Khí Nén 1/4 Và Các Kích Thước Khác

• Van 1/8: Kích thước siêu nhỏ, phù hợp thiết bị cầm tay hoặc mạch điều khiển mini.

• Van 1/4: "Tiêu chuẩn vàng" cho các thiết bị chấp hành, máy móc đóng gói, robot tầm trung.

• Van 1/2: Phù hợp với hệ thống lớn, cần lưu lượng khí cao trong thời gian ngắn.

Lý do ren 1/4 được dùng nhiều nhất là sự hài hòa giữa kích thước vật lý nhỏ gọn và lưu lượng khí truyền tải vừa đủ, giúp giảm không gian lắp đặt trong tủ điện hoặc khung máy.

Tại Sao Van Khí Nén 1/4 Phù Hợp Hệ Thống Tự Động Hóa?

Khả năng đáp ứng nhanh là yêu cầu tiên quyết của tự động hóa. Van khí nén 1/4 có cấu trúc tối ưu hóa dòng chảy bên trong, giúp giảm ma sát và độ trễ khí. Nhờ kích thước nhỏ, van có thể lắp gần thiết bị chấp hành (xi lanh), từ đó rút ngắn đường ống dẫn, tiết kiệm lượng khí nén lãng phí và tăng tốc độ làm việc cho máy móc.

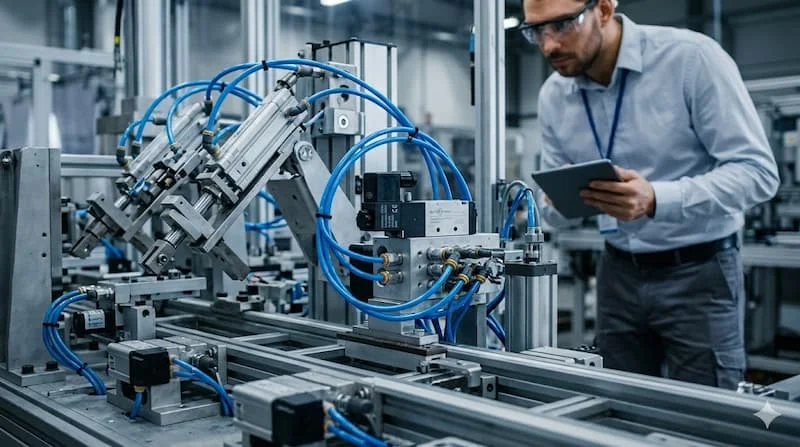

Ứng Dụng Thực Tế

Thiết bị này được ứng dụng rộng rãi trong:

• Dây chuyền đóng gói: Điều khiển cần gạt, kẹp sản phẩm.

• Máy CNC: Điều khiển mâm cặp, bộ thay dao.

• Robot công nghiệp: Điều khiển các cánh tay robot thực hiện lắp ráp.

• HVAC: Kiểm soát các cửa gió hoặc hệ thống lọc khí.

Những Sai Lầm Thường Gặp Khi Chọn Van Khí Nén 1/4

Nhiều người dùng thường quên kiểm tra điện áp của cuộn coil trước khi lắp đặt, dẫn đến cháy cuộn điện ngay lần cấp nguồn đầu tiên. Một lỗi khác là không lắp bộ lọc khí trước van, khiến bụi bẩn và hơi ẩm xâm nhập vào làm kẹt piston van. Ngoài ra, việc chọn sai áp suất làm việc cũng khiến van không thể đóng mở hoặc bị rò rỉ khí sau thời gian ngắn.

Checklist Chọn Van Khí Nén 1/4 Phù Hợp

Trước khi mua, hãy xác định các tiêu chí sau:

1. Hệ thống điều khiển: Bạn dùng PLC (chọn 24VDC) hay điều khiển tay?

2. Chức năng: Bạn cần đóng/mở (2/2) hay điều khiển xi lanh (5/2)?

3. Môi trường: Có hóa chất không (chọn inox) hay môi trường thường (chọn nhôm)?

4. Lưu lượng: Đảm bảo lỗ thoát khí phù hợp với nhu cầu của xi lanh.

Cách lắp đặt: Luôn kiểm tra chiều mũi tên trên thân van để đấu nối đúng cổng vào (P) và cổng ra (A, B). Vệ sinh kỹ các đường ống dẫn để tránh bụi bẩn làm kẹt van trong tương lai.

FAQ: Câu Hỏi Thường Gặp

Van khí nén 1 4 dùng cho áp suất bao nhiêu?

Thường chịu được áp suất từ 1.5 đến 8 bar (0.15-0.8 MPa).

Nên chọn van 24V hay 220V?

Trong công nghiệp tự động hóa, 24VDC là lựa chọn an toàn và tối ưu nhất để kết nối với PLC.

Van 5/2 và 3/2 khác nhau thế nào?

Van 5/2 có 5 cổng, dùng cho xi lanh hai chiều. Van 3/2 có 3 cổng, dùng cho xi lanh một chiều.

Bao lâu nên bảo trì van khí nén?

Kiểm tra định kỳ 6 tháng/lần để vệ sinh cặn bẩn và kiểm tra độ kín của các gioăng cao su.

Kết Luận: Nên Chọn Loại Van Khí Nén 1/4 Nào?

Lựa chọn van khí nén 1/4 đúng tiêu chuẩn là bước tiến quan trọng để nâng cấp hiệu suất và độ tin cậy cho dây chuyền sản xuất của bạn. Đối với hệ thống tự động hóa chuyên nghiệp, hãy ưu tiên các dòng 24VDC chất lượng cao để đảm bảo tích hợp hoàn hảo với các bộ điều khiển.
