Van giảm áp hơi nước là gì? Định nghĩa và vai trò cốt lõi

Van giảm áp hơi nước là gì? Trong các hệ thống nhiệt năng công nghiệp, việc duy trì một mức áp suất ổn định tại các thiết bị sử dụng hơi là yếu tố sống còn. Tuy nhiên, thực tế tại nhiều nhà máy, hệ thống hơi thường gặp tình trạng áp suất trồi sụt bất thường, dẫn đến rò rỉ đường ống, hư hỏng thiết bị trao đổi nhiệt, thậm chí gây ra những tai nạn cháy nổ nguy hiểm.

Áp suất đầu ra từ lò hơi thường rất cao để tối ưu việc vận chuyển, nhưng các thiết bị tiêu thụ như dàn sấy, bồn nấu hay hệ thống hấp lại chỉ cần một mức áp thấp và ổn định. Nếu không có van giảm áp nước, áp suất dư thừa không chỉ gây hao phí năng lượng khổng lồ mà còn làm giảm tuổi thọ toàn bộ hệ thống. Giải pháp tối ưu chính là lắp đặt một bộ van giảm áp chính xác, nhưng nếu người vận hành không hiểu rõ nguyên lý và cấu tạo thì việc chọn sai loại van là điều khó tránh khỏi. Bài viết này sẽ phân tích chi tiết từ góc nhìn chuyên gia để bạn làm chủ thiết bị quan trọng này.

Van giảm áp hơi nước là gì? Định nghĩa và vai trò cốt lõi

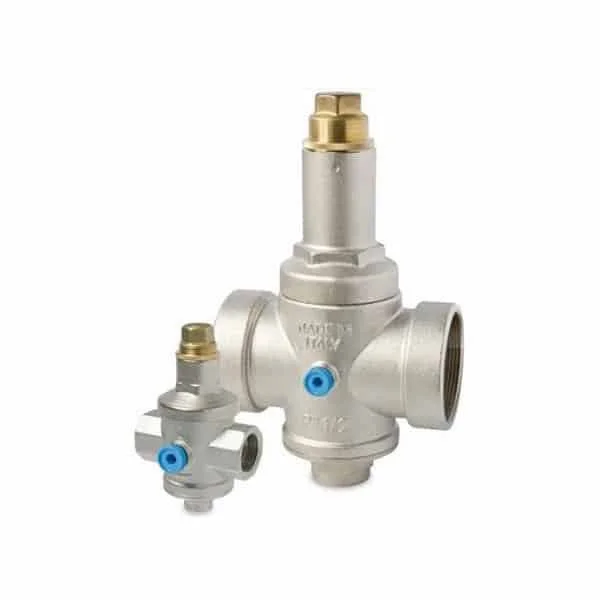

Van giảm áp hơi nước (tiếng Anh: Steam Pressure Reducing Valve) là một thiết bị cơ khí tự động được lắp đặt trên đường ống hơi để giảm áp suất đầu vào cao xuống một mức áp suất đầu ra thấp hơn và duy trì mức áp này ổn định, bất kể sự thay đổi của áp suất nguồn hoặc lưu lượng tiêu thụ phía sau.

Vai trò của van trong hệ thống hơi nước:

• Bảo vệ hệ thống: Ngăn chặn tình trạng quá áp gây nứt vỡ đường ống và thiết bị.

• Tối ưu hiệu suất: Cung cấp mức nhiệt năng chính xác theo yêu cầu kỹ thuật của quá trình sản xuất.

• Tiết kiệm chi phí: Giảm lượng hơi tiêu thụ dư thừa, từ đó giảm chi phí nhiên liệu vận hành lò hơi.

Nguyên lý hoạt động của van giảm áp hơi nước

Nguyên lý vận hành của thiết bị này dựa trên sự cân bằng lực giữa lò xo điều chỉnh và áp suất dòng hơi đầu ra tác động lên màng van (diaphragm).

• Chu trình đóng: Khi áp suất đầu ra tăng vượt mức cài đặt, áp lực này tác động ngược lên màng van, nén lò xo lại và đẩy đĩa van đi xuống (hoặc lên tùy thiết kế) để thu hẹp diện tích dòng chảy, làm giảm áp suất.

• Chu trình mở: Khi áp suất đầu ra giảm, lò xo sẽ đẩy màng van trở lại, mở rộng đĩa van để tăng lưu lượng hơi đi qua, giúp áp suất tăng lên mức mong muốn.

Insight chuyên gia: Điểm ưu việt của van giảm áp nước là khả năng hoạt động hoàn toàn tự động dựa trên năng lượng của chính dòng môi chất, không cần nguồn điện hay khí nén điều khiển liên tục.

Phân tích chuyên sâu cấu tạo van giảm áp hơi nước

Để chọn được loại van bền bỉ, chúng ta cần bóc tách các thành phần then chốt trong cấu tạo của chúng. Mỗi chi tiết nhỏ đều quyết định đến độ nhạy và khả năng chịu nhiệt của thiết bị.

1. Thân van (Body)

Thân van thường được đúc từ gang cầu, thép hoặc inox tùy theo áp suất đầu vào. Đây là bộ phận bao bọc và chịu lực chính cho toàn bộ các chi tiết bên trong.

2. Màng điều khiển (Diaphragm) và Lò xo (Spring)

Đây được coi là "bộ não" điều áp của van. Lò xo có nhiệm vụ thiết lập áp suất đầu ra mong muốn thông qua vít điều chỉnh. Màng van đóng vai trò cảm biến áp suất đầu ra để phản hồi lực về lò xo. Sự kết hợp nhịp nhàng giữa hai bộ phận này quyết định độ chính xác của việc giảm áp.

3. Đĩa van (Disc) và Ghế van (Seat)

Hai bộ phận này trực tiếp thực hiện việc tiết lưu dòng chảy. Trong môi trường hơi nước nhiệt độ cao, đĩa và ghế van thường được làm từ thép không gỉ hoặc hợp kim siêu bền để chống lại sự mài mòn và hiện tượng xâm thực.

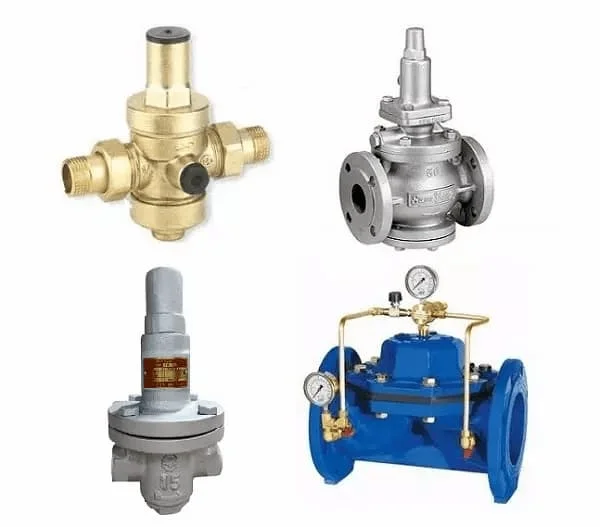

Phân loại van giảm áp hơi nước phổ biến

Tùy vào quy mô hệ thống và độ chính xác yêu cầu, người ta chia van giảm áp thành hai loại chính:

Van giảm áp tác động trực tiếp (Direct Acting)

• Cơ chế: Lò xo tác động trực tiếp lên đĩa van.

• Ưu điểm: Cấu tạo đơn giản, kích thước nhỏ gọn, giá thành rẻ.

• Hạn chế: Độ chính xác không cao, dễ bị hiện tượng "droop" (áp suất đầu ra giảm khi lưu lượng tăng). Thường dùng cho các thiết bị nhỏ, lưu lượng thấp.

Van giảm áp kiểu gián tiếp (Pilot Operated)

• Cơ chế: Sử dụng một van điều hướng nhỏ (Pilot) để điều khiển màng van chính.

• Ưu điểm: Độ chính xác cực cao, duy trì áp suất đầu ra gần như tuyệt đối ổn định ngay cả khi lưu lượng biến thiên lớn.

• Hạn chế: Giá thành cao, cấu tạo phức tạp hơn. Đây là tiêu chuẩn cho các nhà máy dệt nhuộm, thực phẩm và giấy quy mô lớn.

So sánh van giảm áp với các thiết bị khác

Nhiều người thường nhầm lẫn van giảm áp với van an toàn hoặc van cầu. Tuy nhiên:

• Van giảm áp vs Van an toàn: Van giảm áp điều tiết áp suất liên tục để duy trì trạng thái làm việc; Van an toàn chỉ xả hơi khi áp suất vượt ngưỡng nguy hiểm (chức năng bảo vệ khẩn cấp).

• Van giảm áp vs Van cầu: Van cầu cần người điều chỉnh bằng tay khi áp suất thay đổi; van giảm áp nước tự thực hiện việc này một cách chính xác và tức thì.

Thông số kỹ thuật quan trọng và ứng dụng thực tế

Khi chọn mua van giảm áp nước, bạn không thể bỏ qua các thông số sau:

1. Áp suất đầu vào (Inlet Pressure): Áp suất cao nhất mà lò hơi cung cấp đến van.

2. Áp suất đầu ra (Outlet Pressure): Mức áp cần thiết để thiết bị phía sau hoạt động.

3. Lưu lượng (Flow Rate): Lượng hơi đi qua trong một giờ (kg/h). Nếu chọn van quá nhỏ sẽ không đủ hơi, quá lớn sẽ gây ra hiện tượng rung lắc và nhanh hỏng van.

4. Nhiệt độ: Hơi bão hòa thường có nhiệt độ thấp hơn hơi quá nhiệt, cần chọn vật liệu phù hợp để tránh biến dạng màng van.

Ứng dụng thực tế

Van giảm áp hiện diện tại:

• Trạm giảm áp trung tâm: Giảm áp từ đường ống chính vào các nhánh sản xuất.

• Thiết bị gia nhiệt: Bồn nấu, máy sấy, lò hấp trong ngành thực phẩm và may mặc.

• Hệ thống sưởi ấm: Trong các tòa nhà hoặc khách sạn sử dụng hơi trung tâm.

Hướng dẫn lắp đặt và những sai lầm thường gặp

70% sự cố rò rỉ hoặc van không giảm áp được đến từ việc lắp đặt sai kỹ thuật. Để van hoạt động bền bỉ, hãy tuân thủ các bước sau:

1. Lắp đúng hướng: Mũi tên trên thân van phải trùng với chiều dòng hơi.

2. Lắp Lọc Y phía trước: Hơi nước thường mang theo cặn bẩn từ đường ống. Nếu không có lọc Y, cặn bẩn sẽ làm kẹt đĩa van hoặc rách màng van.

3. Lắp bẫy hơi (Steam trap): Ngăn chặn hiện tượng thủy kích (nước va) đập hỏng các bộ phận cơ khí bên trong van giảm áp.

4. Khoảng cách lắp đặt: Nên có một đoạn ống thẳng trước và sau van (thường gấp 5-10 lần đường kính ống) để dòng chảy ổn định, giúp cảm biến áp suất chính xác hơn.

FAQ - Câu hỏi thường gặp

1. Van giảm áp có thay thế được van an toàn không? Tuyệt đối không. Van giảm áp là thiết bị vận hành, van an toàn là thiết bị bảo vệ. Bạn vẫn phải lắp van an toàn sau van giảm áp để phòng trường hợp van giảm áp bị hỏng (kẹt mở) gây quá áp cho thiết bị phía sau.

2. Tại sao van giảm áp của tôi bị rung và kêu to? Thường do chọn kích cỡ van quá lớn so với lưu lượng thực tế, hoặc do hiện tượng hơi nước mang theo nước (thủy kích). Hãy kiểm tra lại bẫy hơi và tính toán lại lưu lượng.

3. Nên chọn van giảm áp dạng màng hay dạng piston? Dạng màng nhạy hơn và chính xác hơn cho hơi nước. Dạng piston thường bền hơn nhưng độ nhạy kém hơn, phù hợp cho môi trường khí nén.

4. Bao lâu cần bảo trì van một lần? Định kỳ 6-12 tháng. Cần kiểm tra độ đàn hồi của lò xo và độ nguyên vẹn của màng điều khiển.

Kết luận

Van giảm áp nước là mắt xích không thể thiếu để đảm bảo hệ thống hơi vận hành an toàn, chính xác và tiết kiệm điện năng. Việc hiểu rõ cấu tạo, nguyên lý và các thông số kỹ thuật không chỉ giúp bạn lựa chọn đúng thiết bị mà còn bảo vệ khối tài sản khổng lồ là các máy móc sản xuất phía sau.
