Van cầu là gì? Định nghĩa và đặc điểm cốt lõi

Cấu tạo van cầu như thế nào? Trong các hệ thống đường ống công nghiệp, đặc biệt là hệ thống hơi nóng (steam) hoặc điều tiết nước, chúng ta thường gặp tình trạng lưu lượng dòng chảy không ổn định dù đã trang bị van đóng mở. Nhiều kỹ sư đối mặt với vấn đề van nhanh bị mài mòn, hở seal hoặc không thể kiểm soát chính xác lượng môi chất đi qua. Nguyên nhân cốt lõi thường nằm ở việc dùng sai loại van cho mục đích điều tiết.

Nếu van bi (ball valve) hay van cổng (gate valve) chiếm ưu thế ở khả năng đóng mở nhanh và toàn phần, thì van cầu (Globe Valve) lại là "ông vua" trong việc kiểm soát lưu lượng. Nhờ vào cấu tạo của van cầu đặc trưng với cơ chế nâng hạ đĩa van theo phương thẳng đứng, thiết bị này cho phép người vận hành điều chỉnh dòng chảy ở các mức độ tinh vi nhất. Tuy nhiên, để khai thác tối đa hiệu suất và tránh các hư hỏng đáng tiếc, việc hiểu rõ chi tiết cấu tạo và nguyên lý vận hành là điều bắt buộc. Bài viết này sẽ phân tích chuyên sâu về cấu tạo của van cầu dưới góc nhìn của chuyên gia kỹ thuật.

Van cầu là gì? Định nghĩa và đặc điểm cốt lõi

Van cầu (Globe Valve) là một loại van công nghiệp có chức năng chính là đóng, mở và đặc biệt là điều tiết lưu lượng dòng chảy trong đường ống. Tên gọi "van cầu" xuất phát từ hình dạng thân van truyền thống có thiết kế phình ra như hình cầu (tuy nhiên các thiết kế hiện đại có thể thay đổi để tối ưu hóa không gian).

Khác với van cổng hoạt động bằng cách trượt đĩa van vuông góc với dòng chảy, van cầu hoạt động dựa trên cơ chế nâng hạ đĩa van theo phương thẳng đứng so với ghế van.

• Khả năng điều tiết: Đạt độ chính xác cao nhất trong các loại van cơ thông thường.

• Độ kín khít: Khả năng đóng kín cực tốt nhờ lực ép trực tiếp từ trục lên đĩa van và ghế van.

• Tổn thất áp suất: Cao hơn van bi do dòng chảy bên trong phải đi theo hình chữ S, tạo ra lực cản lớn hơn.

Nguyên lý hoạt động của van cầu

Nguyên lý vận hành của van cầu khá logic: Khi ta xoay tay quay (vô lăng), chuyển động quay này được truyền qua trục van (stem) thành chuyển động tịnh tiến. Trục van sẽ nâng hoặc hạ đĩa van ra khỏi hoặc vào ghế van (seat).

Điểm khác biệt nằm ở quỹ đạo dòng chảy. Trong thân van cầu, dòng chảy bị đổi hướng để đi qua khe hở giữa đĩa và ghế van. Khoảng cách giữa đĩa van và ghế van càng lớn thì lưu lượng đi qua càng nhiều. Chính thiết kế này cho phép kiểm soát diện tích mặt cắt dòng chảy một cách tuyến tính, giúp việc điều tiết trở nên mượt mà và chính xác.

Phân tích chi tiết cấu tạo van cầu

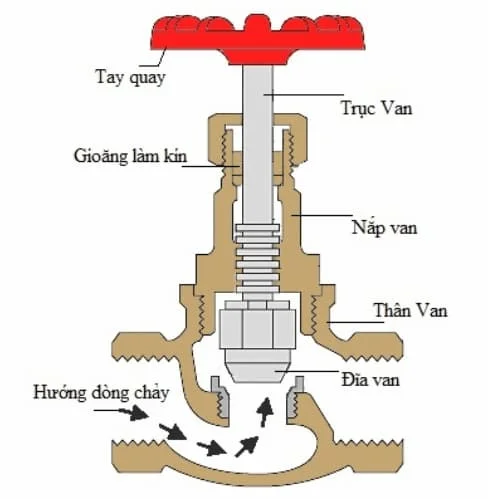

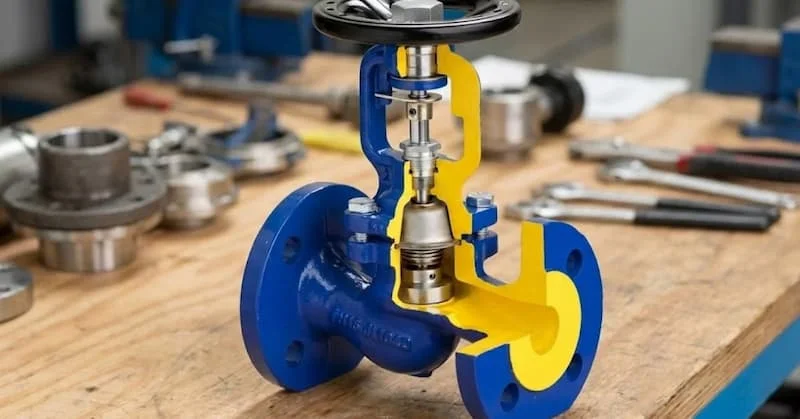

Cấu tạo van cầu là sự kết hợp của nhiều bộ phận cơ khí chính xác. Mỗi bộ phận đóng một vai trò quyết định đến tuổi thọ và khả năng vận hành của hệ thống.

1. Thân van (Body)

Đây là bộ phận lớn nhất, chịu áp lực trực tiếp từ môi chất. Thân van thường được đúc từ gang, thép hoặc inox. Bên trong thân van có vách ngăn được thiết kế theo dạng chữ S hoặc hình vát để điều hướng dòng chảy đi qua vị trí ghế van.

2. Nắp van (Bonnet)

Nắp van được kết nối với thân bằng bu lông hoặc ren. Nó có nhiệm vụ bảo vệ các chi tiết bên trong, giữ trục van cố định và ngăn chặn môi chất rò rỉ ra ngoài. Đây cũng là nơi chứa bộ phận làm kín (packing).

3. Đĩa van (Disc)

Đây là "trái tim" trong cấu tạo van cầu. Đĩa van tiếp xúc trực tiếp với dòng chảy để chặn hoặc cho phép môi chất đi qua. Có nhiều dạng đĩa van như: đĩa dạng nút (Plug disc), đĩa dạng phẳng (Composition disc) hoặc đĩa dạng kim (Needle disc) cho các ứng dụng siêu điều tiết.

4. Ghế van (Seat)

Ghế van là bộ phận gắn cố định vào thân van, tạo thành một vòng làm kín với đĩa van. Sự ăn khớp giữa đĩa và ghế van quyết định độ kín khít của van khi ở trạng thái đóng hoàn toàn.

5. Trục van (Stem)

Trục van truyền lực từ tay quay xuống đĩa van. Trục van thường được chế tạo bằng hợp kim cứng, chống gỉ tốt vì phải chịu ma sát liên tục với bộ phận làm kín và áp lực từ dòng chảy.

6. Tay quay (Handwheel)

Bộ phận điều khiển thủ công giúp người vận hành thực hiện thao tác đóng mở.

Insight chuyên gia: Trong bảo trì, cặp đôi Đĩa van + Ghế van là quan trọng nhất vì chúng quyết định độ kín. Trong khi đó, Trục van quyết định độ bền vận hành lâu dài; nếu trục bị cong hoặc mòn ren, van sẽ bị kẹt hoặc không thể đóng chặt.

Phân loại van cầu theo đặc điểm cấu tạo

Dựa trên nhu cầu kỹ thuật khác nhau, cấu tạo của van cầu được biến tấu thành nhiều dạng:

Theo hướng dòng chảy (Thiết kế thân)

• Van cầu chữ Z (Standard Pattern): Loại phổ biến nhất, dòng chảy đi theo hình chữ S, tổn thất áp suất cao nhất nhưng điều tiết tốt nhất.

• Van cầu chữ Y (Y-Pattern): Trục van và thân van tạo thành góc 45 độ. Thiết kế này giúp dòng chảy thẳng hơn, giảm thiểu tổn thất áp suất đáng kể.

• Van cầu góc (Angle Pattern): Hai đầu kết nối tạo thành góc 90 độ, vừa có tác dụng điều tiết, vừa thay thế cho một co nối ống.

Theo kiểu kết nối và vật liệu

Tại sao cấu tạo van cầu lại giúp điều tiết vượt trội?

Nhiều người thắc mắc tại sao không dùng van bi để điều tiết lưu lượng. Câu trả lời nằm ở hành trình của đĩa van. Ở van bi, chỉ cần xoay nhẹ góc 15-30 độ, diện tích mở đã thay đổi rất lớn và không đồng đều.

Ngược lại, cấu tạo của van cầu với cơ chế vít ren của trục van cho phép đĩa van di chuyển từng milimet một. Dòng chảy khi đi qua van cầu bị "bẻ cong" và đi qua một khe hở hình xuyến đồng tâm. Điều này triệt tiêu các xung lực mạnh của dòng chảy và cho phép kiểm soát lưu lượng theo từng mức nhỏ (0.5%, 1%, 5%...). Đây là lý do van cầu luôn là lựa chọn số 1 cho các hệ thống cần duy trì nhiệt độ hoặc áp suất ổn định.

Ứng dụng thực tế và những sai lầm cần tránh

Khi nào bạn bắt buộc phải dùng van cầu?

1. Hệ thống hơi nóng (Steam): Van cầu chịu được sốc nhiệt và áp suất cao, đóng kín tuyệt đối để tránh thất thoát hơi.

2. Cấp thoát nước: Khi cần giảm áp hoặc điều chỉnh tốc độ dòng chảy.

3. Hệ thống dầu nhiên liệu: Kiểm soát chính xác lượng dầu vào buồng đốt.

Sai lầm thường gặp khi sử dụng

• Dùng làm van đóng mở nhanh: Van cầu cần xoay nhiều vòng để đóng/mở. Nếu bạn cần thao tác nhanh trong 1-2 giây, van cầu không phải lựa chọn đúng.

• Lắp ngược chiều dòng chảy: Trên thân van cầu luôn có mũi tên chỉ hướng. Nếu lắp ngược, áp suất sẽ đè lên phía trên đĩa van, khiến việc mở van cực kỳ nặng và có thể gây hỏng trục.

• Siết tay quay quá mạnh bằng công cụ hỗ trợ: Điều này có thể làm biến dạng đĩa van hoặc hỏng ghế van, gây rò rỉ vĩnh viễn.

Hướng dẫn sử dụng và chọn mua van cầu đúng kỹ thuật

Checklist khi chọn mua

• Xác định môi chất: Nước, hơi hay hóa chất để chọn vật liệu (Gang, Đồng, Inox).

• Thông số áp suất & nhiệt độ: Kiểm tra hệ thống đang chạy ở bao nhiêu Bar và bao nhiêu độ C (Ví dụ: PN16, PN25...).

• Tiêu chuẩn kết nối: Mặt bích chuẩn JIS (Nhật), ANSI (Mỹ) hay DIN (Đức) để lắp vừa vào đường ống có sẵn.

Lưu ý bảo trì

• Định kỳ 6 tháng nên bôi trơn trục van bằng mỡ bò chịu nhiệt.

• Kiểm tra phần packing (bộ phận làm kín trục) để siết lại hoặc thay thế nếu thấy rò rỉ nước/hơi ở cổ van.

FAQ - Câu hỏi thường gặp về van cầu

1. Van cầu có dùng để đóng mở nhanh không?

Không. Thiết kế ren trục của van cầu nhằm mục đích kiểm soát lực và hành trình mịn màng, không phù hợp cho các ứng dụng đòi hỏi ngắt dòng tức thì.

2. Tại sao van cầu gây sụt áp suất mạnh?

Do dòng chảy phải chuyển hướng 2 lần bên trong thân van (hình chữ S), tạo ra ma sát và lực cản lớn hơn so với dòng chảy thẳng của van bi hay van cổng.

3. Nên chọn van cầu hay van bi?

Nếu bạn chỉ cần đóng/mở hoàn toàn: hãy chọn van bi (rẻ, nhanh). Nếu bạn cần điều chỉnh lưu lượng lớn/nhỏ: bắt buộc chọn van cầu.

4. Van cầu có bền không?

Rất bền nếu dùng đúng môi trường. Đặc biệt trong hệ thống hơi nóng, van cầu inox hoặc thép đúc có tuổi thọ cao hơn hẳn các loại van khác.

Kết luận

Hiểu rõ cấu tạo của van cầu là chìa khóa để vận hành hệ thống đường ống một cách an toàn và hiệu quả. Việc chọn đúng loại van cầu chữ Z, Y hay Angle phù hợp với thông số kỹ thuật không chỉ giúp bạn điều tiết lưu lượng chính xác mà còn kéo dài tuổi thọ cho toàn bộ hệ thống, giảm thiểu chi phí dừng máy sửa chữa.
