Cách lắp đặt van bướm như thế nào? Trong lĩnh vực thi công cơ điện và hạ tầng cấp thoát nước, không hiếm gặp trường hợp van bướm vừa mới lắp đặt xong đã xảy ra hiện tượng rò rỉ nước tại mặt bích hoặc đĩa van bị kẹt cứng không thể đóng mở. Thực tế, nhiều kỹ thuật viên chủ quan cho rằng đây là loại van đơn giản, dẫn đến việc bỏ qua các quy tắc vàng trong lắp đặt.

Hậu quả của việc thực hiện cách lắp đặt van bướm sai lệch không chỉ dừng lại ở việc gây mất áp suất hệ thống hay lãng phí tài nguyên, mà còn có thể làm hỏng gioăng làm kín (seat) và gây áp lực lên máy bơm, thiết bị đầu cuối. Một sai sót nhỏ như siết bu lông không đều hoặc không mở đĩa van khi lắp có thể dẫn đến việc phải tháo dỡ toàn bộ hệ thống để sửa chữa, gây tốn kém chi phí nhân công và thời gian. Bài viết này sẽ cung cấp giải pháp chuyên sâu để bạn làm chủ quy trình lắp đặt chuẩn xác nhất.

Van bướm là gì? Những kiến thức nền tảng cần nắm vững

Van bướm (Butterfly Valve) là thiết bị công nghiệp dùng để đóng, mở hoặc điều tiết dòng chảy lưu chất. Cơ chế hoạt động của van dựa trên một đĩa kim loại hình tròn xoay quanh một trục cố định nằm giữa thân van. Khi đĩa van song song với dòng chảy, van mở hoàn toàn; khi đĩa xoay góc 90° vuông góc với dòng chảy, van đóng kín.

So với các dòng van cổng hay van bi cùng kích thước, van bướm sở hữu những ưu điểm vượt trội:

• Thiết kế gọn nhẹ: Tiết kiệm không gian lắp đặt đáng kể.

• Lắp đặt nhanh chóng: Thường được ép giữa hai mặt bích đường ống.

• Chi phí tối ưu: Đặc biệt kinh tế ở các kích thước đường ống lớn (từ DN50 trở lên).

Nguyên lý hoạt động ảnh hưởng đến kỹ thuật cách lắp đặt van bướm

Bản chất của van bướm là đĩa van xoay quanh trục tâm. Do đó, khi lắp đặt, khoảng không gian phía trong đường ống phải đủ rộng để đĩa van không bị va chạm vào thành ống khi xoay.

Insight chuyên gia: Nếu bạn lắp van bướm vào đoạn ống có đường kính trong quá nhỏ hoặc bị bám cặn dày, đĩa van sẽ bị cấn, dẫn đến tình trạng van đóng không kín hoặc rách lớp gioăng cao su bọc thân van. Đây chính là lý do vì sao vệ sinh đường ống trước khi thực hiện cách lắp đặt van bướm là bước không thể bỏ qua.

Phân tích chuyên sâu: Các yếu tố quyết định sự thành công khi lắp đặt

Việc nắm vững các chủng loại van và thông số kỹ thuật là điều kiện tiên quyết trước khi bắt tay vào thi công.

1. Phân loại van bướm và cách cố định

• Van bướm kiểu kẹp (Wafer): Loại phổ biến nhất, van được "kẹp" giữa hai mặt bích bằng các bu lông dài xuyên suốt. Cách lắp này đòi hỏi sự căn chỉnh tâm cực kỳ chính xác.

• Van bướm kiểu tai bích (Lug): Thân van có các lỗ bắt vít có ren, cho phép cố định trực tiếp vào từng mặt bích. Loại này rất an toàn cho các vị trí cuối đường ống.

• Van bướm hai mặt bích (Flanged): Có hai mặt bích đúc liền thân, thường dùng cho các kích thước siêu lớn hoặc áp suất rất cao.

2. Thông số kỹ thuật cần kiểm soát

Trước khi áp dụng cách lắp đặt van bướm, bạn phải đối chiếu 3 thông số:

• Kích thước định danh (DN): Phải tương thích tuyệt đối với đường kính ống.

• Áp suất định mức (PN): Ví dụ PN10, PN16... áp suất hệ thống không được vượt quá thông số này.

• Tiêu chuẩn mặt bích: Đây là lỗi thường gặp nhất. Mặt bích tiêu chuẩn JIS (Nhật) không thể lắp vừa hoàn hảo với tiêu chuẩn ANSI (Mỹ) hoặc DIN (Đức) về khoảng cách tâm lỗ bu lông.

3. Tại sao lắp đặt đúng lại quan trọng?

Lắp đặt đúng kỹ thuật đảm bảo:

• Độ kín khít tuyệt đối: Gioăng cao su được ép đều, không bị biến dạng cục bộ.

• Tuổi thọ thiết bị: Giảm ma sát lên trục và đĩa van, giúp van vận hành nhẹ nhàng sau nhiều năm.

• Hiệu suất dòng chảy: Đĩa van mở đúng góc 90° giúp lưu lượng đi qua đạt mức tối đa theo thiết kế.

Ứng dụng thực tế và những sai lầm kinh điển

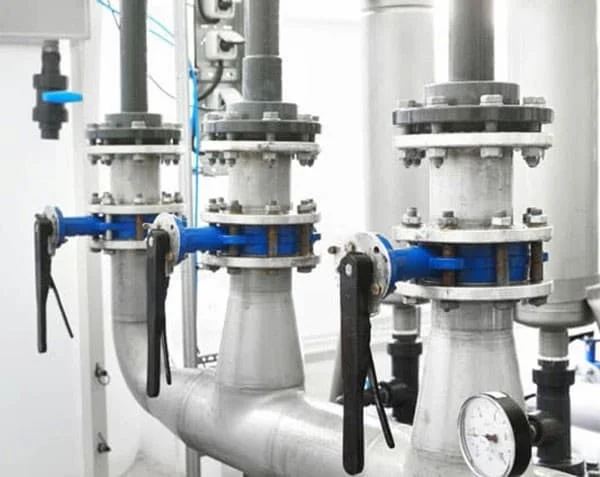

Van bướm xuất hiện dày đặc trong các hệ thống:

• Cấp thoát nước & Xử lý nước thải: Do đặc tính chống ăn mòn và lắp đặt linh hoạt.

• Hệ thống PCCC: Yêu cầu khả năng đóng mở tin cậy trong thời gian dài.

• Hệ thống HVAC: Điều tiết lưu lượng nước lạnh cho tòa nhà.

Những sai lầm phổ biến khiến van nhanh hỏng

1. Lắp van ở trạng thái đóng hoàn toàn: Khi siết bu lông, lớp gioăng cao su sẽ bị ép chặt vào đĩa van. Khi bạn cố mở van lần đầu tiên sau khi lắp, lực ma sát quá lớn sẽ làm rách gioăng hoặc gãy trục van.

2. Siết bu lông không đối xứng: Làm thân van bị lệch, gây rò rỉ một bên và kẹt đĩa bên còn lại.

3. Sử dụng thêm gioăng phụ (Gasket): Đa số van bướm Wafer đã có lớp lót cao su bao trùm mặt bích. Việc chêm thêm gioăng ngoài thường làm tăng độ dày không cần thiết, dẫn đến biến dạng đệm van.

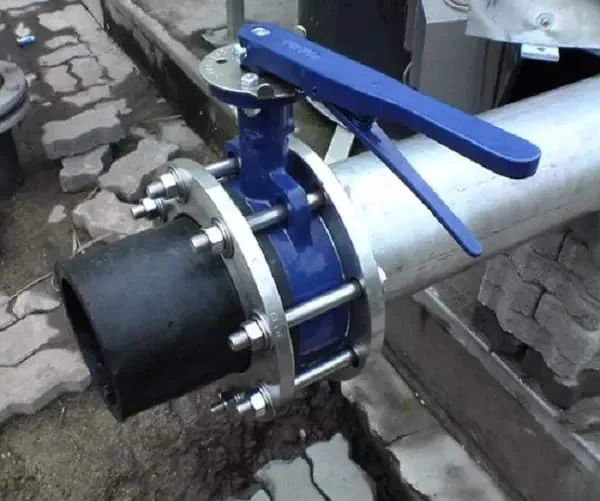

Hướng dẫn cách lắp đặt van bướm đúng kỹ thuật (Step-by-Step)

Để đảm bảo van vận hành 100% công suất, hãy thực hiện theo quy trình chuyên gia sau:

Bước 1: Chuẩn bị và vệ sinh

Kiểm tra tình trạng van, đảm bảo đĩa van không bị trầy xước. Vệ sinh sạch sẽ rỉ sét, cát đá bên trong lòng đường ống và bề mặt mặt bích.

Bước 2: Căn chỉnh vị trí

Đặt van bướm vào giữa hai mặt bích. Lưu ý khoảng cách giữa hai mặt bích phải đủ rộng để đưa van vào mà không làm xước lớp cao su bọc thân.

Bước 3: Mở nhẹ đĩa van (Rất quan trọng)

Xoay tay gạt hoặc vô lăng để mở đĩa van khoảng 10% - 20%. Việc này giúp đĩa van không bị kẹt vào phần gioăng cao su khi hai mặt bích được ép lại.

Bước 4: Xỏ bu lông và căn tâm

Xỏ tất cả bu lông qua lỗ mặt bích và tai van. Căn chỉnh sao cho tâm của van trùng khít với tâm đường ống.

Bước 5: Siết bu lông đối xứng

Tiến hành siết đai ốc theo thứ tự hình chéo hoặc đối xứng (như cách siết ốc bánh xe ô tô). Đừng siết quá chặt một con ốc ngay lập tức mà hãy siết dần đều các con ốc cho đến khi đạt lực căng tiêu chuẩn.

Bước 6: Kiểm tra vận hành

Thử đóng mở van hoàn toàn vài lần để kiểm tra xem đĩa có va chạm với ống hay không. Sau đó, cấp nước vào hệ thống để kiểm tra rò rỉ tại các điểm kết nối.

Checklist và lưu ý quan trọng

✔ Kích thước & Tiêu chuẩn: Đã khớp với bản vẽ kỹ thuật chưa? ✔ Trạng thái đĩa: Đã mở nhẹ khi siết bu lông chưa? ✔ Mặt bích: Đã được hàn phẳng và làm nguội trước khi đưa van vào chưa? (Nhiệt độ hàn có thể làm chảy gioăng cao su của van). ✔ Lực siết: Đã siết đều tay và đối xứng chưa?

Lưu ý: Tuyệt đối không dùng đòn bẩy quá dài để hỗ trợ siết van, điều này dễ làm vỡ tai van hoặc đứt bu lông.

Giải đáp thắc mắc (FAQ)

1. Có cần lắp thêm gioăng cao su bên ngoài van bướm không? Hầu hết các loại van bướm hiện nay (đặc biệt là kiểu Wafer có gioăng EPDM/PTFE bao trùm) đều không cần thêm gioăng phụ. Việc thêm gioăng có thể gây tác dụng ngược làm rò rỉ.

2. Tại sao phải siết bu lông theo hình chéo? Để lực ép từ hai mặt bích lên thân van được phân bổ đều, tránh tình trạng vênh thân van dẫn đến hở khớp nối hoặc kẹt đĩa.

3. Van bướm có lắp được cho đường ống nước nóng không? Có, nhưng bạn phải chọn đúng loại gioăng (ví dụ gioăng EPDM chịu được nhiệt độ lên tới 120°C hoặc inox-inox cho nhiệt độ cao hơn).

4. Sau khi lắp xong, van mở rất nặng là do đâu? Có thể do bạn siết bu lông quá chặt gây biến dạng gioăng lót, hoặc đĩa van đang bị cấn vào thành ống do lắp lệch tâm.

Kết luận

Thực hiện cách lắp van bướm đúng quy trình không chỉ là yêu cầu kỹ thuật mà còn là yếu tố quyết định tính ổn định của toàn bộ công trình. Một hệ thống được lắp đặt chuẩn xác sẽ giúp bạn tránh được những rủi ro vận hành, tiết kiệm chi phí bảo trì đáng kể trong tương lai.

Hãy luôn ghi nhớ quy tắc: "Vệ sinh sạch - Mở nhẹ đĩa - Siết đối xứng". Chỉ với 3 từ khóa này, bạn đã có thể xử lý thành công 90% các vấn đề thường gặp khi thi công van bướm.
