Van áp cao là gì?

Van áp cao là gì? Trong các hệ thống công nghiệp hiện đại, việc vận hành đường ống ở mức áp suất hàng chục, thậm chí hàng trăm bar là điều bình thường. Tuy nhiên, đây cũng là môi trường đầy rủi ro. Nếu sử dụng các thiết bị điều khiển dòng chảy thông thường, hệ thống sẽ đối mặt với tình trạng rò rỉ nghiêm trọng, nứt vỡ thân van, hoặc hỏng hóc cơ cấu đóng mở chỉ sau thời gian ngắn vận hành. Hậu quả không chỉ là sự gián đoạn sản xuất, tổn thất chi phí bảo trì mà quan trọng hơn là nguy cơ mất an toàn cho con người và môi trường.

Để giải quyết bài toán này, van áp suất cao đã được kỹ sư thiết kế với cấu trúc đặc biệt và vật liệu chịu lực cao cấp. Đây không chỉ là thiết bị đóng ngắt thông thường, mà là yếu tố cốt lõi giúp kiểm soát lưu chất một cách an toàn và ổn định tuyệt đối trong các môi trường khắc nghiệt nhất.

Vì sao hệ thống áp lực cao cần sử dụng van chuyên dụng?

Khi đường ống vận hành dưới áp suất cực lớn, ứng suất tác động lên thân van và các chi tiết làm kín là rất khủng khiếp. Một van tiêu chuẩn, với thiết kế thành mỏng và gioăng làm kín phổ thông, sẽ không thể chịu đựng được áp lực đó. Sự chênh lệch áp suất giữa hai đầu van có thể khiến lưu chất "xé toạc" các gioăng thông thường, gây ra hiện tượng rò rỉ nội bộ hoặc nguy hiểm hơn là vỡ van, dẫn đến cháy nổ hoặc tràn hóa chất.

Đó là lý do tại sao các hệ thống chuyên dụng như dầu khí, thủy lực hay hơi nóng áp suất cao luôn đòi hỏi sự hiện diện của van áp suất cao. Thiết kế của chúng tập trung vào độ dày thân van, cơ cấu chịu áp được gia cường và vật liệu làm kín bền bỉ. Việc lựa chọn đúng thiết bị giúp hệ thống vận hành trơn tru, kéo dài thời gian giữa các chu kỳ bảo dưỡng và quan trọng nhất là bảo vệ tài sản, tính mạng con người.

Van áp cao là gì?

Van áp cao là loại van công nghiệp được thiết kế chuyên biệt để đóng, mở hoặc điều tiết dòng lưu chất trong các hệ thống có áp suất làm việc cao, thông thường từ 16 bar trở lên và có thể đạt mức hàng trăm, thậm chí hàng nghìn bar trong các hệ thống thủy lực hoặc dầu khí chuyên dụng.

Khác với các dòng van tiêu chuẩn, van áp suất cao được sản xuất với tiêu chuẩn kỹ thuật nghiêm ngặt. Thành thân van dày hơn đáng kể để chống chịu ứng suất nén, các chi tiết như bi van, đĩa van và trục van được chế tạo từ hợp kim thép có độ bền cơ học cực cao. Vai trò của chúng trong hệ thống đường ống không chỉ là đóng/ngắt, mà là đảm bảo tính toàn vẹn của áp suất và khả năng kiểm soát lưu chất ngay cả trong những điều kiện vận hành khắt khe nhất.

Nguyên lý hoạt động của van áp suất cao

Nguyên lý làm việc của van áp suất cao dựa trên cơ chế điều khiển dòng chảy thông qua việc thay đổi diện tích lưu thông của lưu chất bên trong thân van.

1. Tiếp nhận áp lực: Lưu chất từ đường ống đi vào cửa Inlet với áp suất cực cao.

2. Đóng/Mở: Bộ truyền động (tay quay, khí nén hoặc điện) tác động lên trục van, làm xoay bi hoặc nâng hạ đĩa van.

3. Làm kín: Tại vị trí đóng hoàn toàn, gioăng làm kín (thường bằng kim loại hoặc vật liệu tổng hợp chịu lực) áp chặt vào thân van, ngăn chặn tuyệt đối lưu chất rò rỉ qua.

4. Điều tiết: Dòng lưu chất đi qua cơ cấu điều khiển để thoát ra cửa Outlet một cách có kiểm soát.

Khả năng chịu áp lực của van phụ thuộc vào sự phối hợp chính xác giữa thiết kế cơ khí và các lớp làm kín (Metal-to-Metal seal hoặc gioăng chịu áp đặc biệt), ngăn chặn hiện tượng đẩy gioăng khi áp suất vượt ngưỡng.

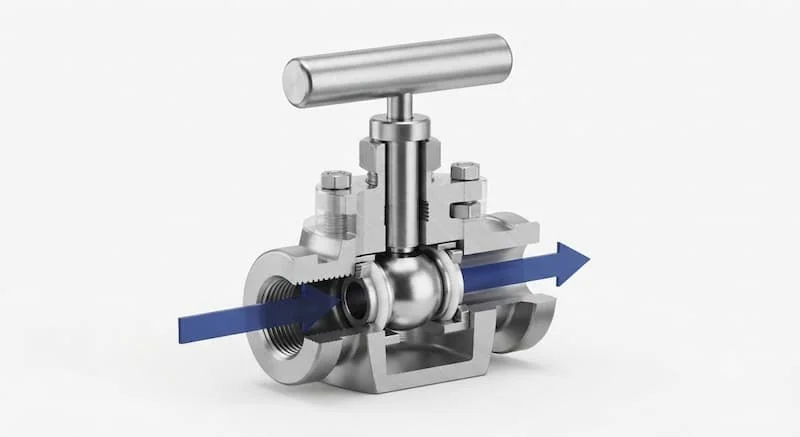

Cấu tạo của van áp suất cao

Cấu tạo của van áp suất cao được tối ưu hóa để không bị biến dạng dưới tác động của áp lực lớn:

• Thân van: Thường được đúc hoặc rèn (Forged Steel) từ thép carbon, inox 316 hoặc thép hợp kim chịu nhiệt để có độ cứng vững cao nhất.

• Bi van/Đĩa van: Chế tạo từ thép không gỉ cường độ cao hoặc thép tôi cứng, đảm bảo không bị biến dạng khi bị áp suất ép chặt.

• Gioăng làm kín: Sử dụng vật liệu công nghệ cao như PEEK, PTFE gia cường, Graphite hoặc Metal Seal để đảm bảo độ kín khít tuyệt đối ngay cả ở áp suất vài nghìn bar.

• Trục van: Thiết kế chắc chắn, chống hiện tượng xoắn hoặc gãy khi phải vận hành dưới lực ma sát lớn.

• Bộ truyền động: Đa dạng từ tay gạt, tay quay cho đến các hệ thống tự động hóa khí nén, điện hoặc thủy lực tùy theo quy mô hệ thống.

Phân loại van áp suất cao

Dựa vào mục đích sử dụng, chúng ta có thể phân loại van áp suất cao theo nhiều tiêu chí:

• Theo chức năng: Bao gồm van bi, van cổng, van cầu, van kim, van một chiều, van an toàn và van giảm áp. Mỗi loại đóng một vai trò từ đóng ngắt đến kiểm soát áp suất.

• Theo vật liệu: Thép carbon cho các hệ thống dầu, Inox 304/316 cho ngành thực phẩm, hóa chất và thép rèn cho ứng dụng cao áp khắc nghiệt.

• Theo kiểu kết nối: Kết nối ren (kích thước nhỏ), mặt bích hoặc hàn (Socket Weld, Butt Weld) – phương pháp kết nối đảm bảo độ kín cao nhất cho đường ống chịu áp.

• Theo phương thức vận hành: Từ thủ công (tay quay) đến tự động hóa thông qua hệ thống điện hoặc thủy lực, phục vụ cho các nhà máy tự động hóa cao.

So sánh van áp suất cao và van tiêu chuẩn

Sự khác biệt giữa van áp suất cao và van tiêu chuẩn thể hiện rõ qua độ bền và tính an toàn:

• Độ dày thân: Van áp suất cao có thân dày hơn, vật liệu rèn thay vì đúc thông thường để chống chọi với áp lực nổ hoặc rò rỉ.

• Vật liệu: Sử dụng các loại thép hợp kim cao cấp, chịu được mài mòn và không bị biến dạng ở nhiệt độ cao.

• Khả năng làm kín: Van cao áp sử dụng công nghệ làm kín chính xác, đảm bảo không có sự rò rỉ dù là nhỏ nhất ở những dải áp suất khác nhau.

• Chi phí: Dù chi phí đầu tư ban đầu cao, nhưng giá trị mang lại là sự an toàn và chi phí bảo trì dài hạn thấp hơn hẳn.

Việc chọn đúng loại van không chỉ là tuân thủ tiêu chuẩn kỹ thuật mà còn là khoản đầu tư thông minh cho sự bền vững của doanh nghiệp.

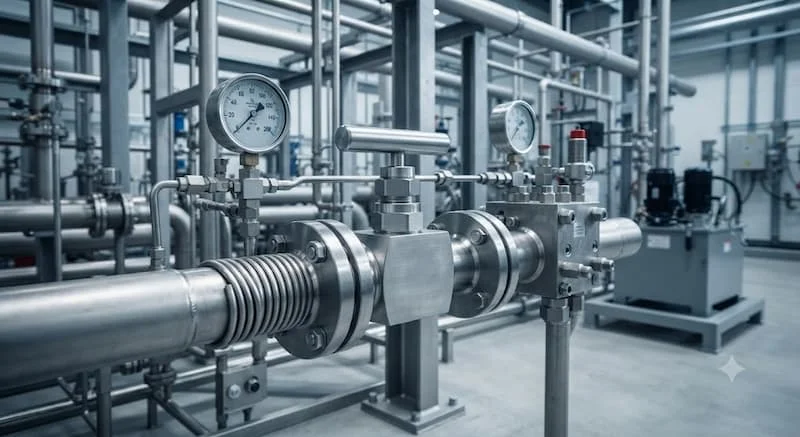

Ứng dụng thực tế

Van áp suất cao là "xương sống" trong nhiều lĩnh vực:

• Công nghiệp Dầu khí & Hóa chất: Kiểm soát dòng chảy trong các hệ thống khai thác, vận chuyển và chế biến hóa chất nguy hiểm.

• Hệ thống Thủy lực & Khí nén: Điều khiển các xi lanh, máy ép áp lực cao trong công nghiệp sản xuất.

• Nhà máy Điện & Luyện kim: Vận hành hơi nóng áp suất cao và dòng lưu chất nhiệt độ cực lớn.

• Hệ thống xử lý nước RO: Kiểm soát lưu lượng trong các màng lọc cao áp.

Khi nào cần sử dụng van áp suất cao? Khi hệ thống của bạn vượt ngưỡng 16 bar, có nhiệt độ cao, hoặc lưu chất có tính ăn mòn mạnh và nguy hiểm, van áp suất cao là lựa chọn bắt buộc để đảm bảo an toàn.

Hướng dẫn lựa chọn và bảo trì

Các bước lựa chọn chuẩn chuyên gia:

1. Xác định lưu chất: Có ăn mòn, có lẫn tạp chất không?

2. Tính toán áp suất & nhiệt độ: Chọn đúng cấp áp suất (PN/Class) và vật liệu chịu nhiệt.

3. Chọn kiểu van & kết nối: Đảm bảo phù hợp với tiêu chuẩn đường ống hiện có.

4. Phương thức điều khiển: Chọn tay gạt hay tự động hóa tùy theo yêu cầu vận hành.

Bảo trì đúng cách:

• Kiểm tra rò rỉ: Thực hiện định kỳ hàng tháng tại các vị trí gioăng làm kín.

• Bôi trơn: Định kỳ bôi trơn các cơ cấu trục van.

• Siết lực: Đảm bảo các kết nối mặt bích được siết đúng lực quy định.

• Thay thế định kỳ: Không cố gắng sử dụng các gioăng làm kín đã lão hóa.

FAQ: Câu hỏi thường gặp

1. Van áp suất cao chịu được bao nhiêu bar?

Tùy vào thiết kế, các loại van chuyên dụng có thể chịu từ 16 bar đến vài nghìn bar trong các ứng dụng thủy lực đặc biệt.

2. Van áp suất cao có dùng cho nước được không?

Có, đặc biệt trong các hệ thống cấp nước cao áp, máy bơm công nghiệp hoặc hệ thống lọc nước RO.

3. Nên chọn Inox 304 hay Inox 316?

Inox 316 có khả năng chống ăn mòn hóa học và muối biển tốt hơn Inox 304, phù hợp với môi trường khắc nghiệt hơn.

4. Van áp cao có cần bảo trì định kỳ không?

Có, đây là yêu cầu sống còn để tránh sự cố rò rỉ đột ngột.

Kết luận

Van áp suất cao đóng vai trò quyết định trong việc duy trì sự an toàn và hiệu suất cho mọi hệ thống công nghiệp áp lực lớn. Việc thấu hiểu các tiêu chuẩn kỹ thuật, lựa chọn đúng loại vật liệu và thực hiện bảo trì định kỳ chính là chìa khóa để tối ưu hóa vận hành, giảm thiểu chi phí và loại bỏ các rủi ro đáng tiếc.
