Duplex Oil Strainer là gì?

Duplex Oil Strainer là gì? Trong môi trường công nghiệp hiện đại, sự gián đoạn trong vận hành chính là "kẻ thù" của lợi nhuận. Hãy tưởng tượng hệ thống bơm dầu của nhà máy đang vận hành ổn định, bỗng nhiên áp suất giảm đột ngột và dòng chảy bị hạn chế do bộ lọc dầu bị nghẹt. Lúc này, bạn đối mặt với tình thế tiến thoái lưỡng nan: dừng toàn bộ dây chuyền sản xuất để vệ sinh bộ lọc, gây thiệt hại hàng nghìn USD mỗi giờ, hoặc cố gắng vận hành tiếp và đối mặt với rủi ro hỏng hóc thiết bị nghiêm trọng.

Trong các ngành công nghiệp đòi hỏi sự liên tục như dầu khí, hàng hải hay sản xuất năng lượng, việc dừng máy gần như là điều không thể chấp nhận. Chính từ yêu cầu khắc nghiệt này, bộ lọc dầu kép đã ra đời như một giải pháp kỹ thuật hoàn hảo, cho phép thay thế hoặc vệ sinh lưới lọc mà không cần phải dừng hệ thống.

Vì sao hệ thống dầu cần được lọc liên tục?

Dầu bôi trơn, dầu thủy lực hay dầu nhiên liệu đóng vai trò là "máu" của các thiết bị máy móc. Tạp chất trong dầu như bụi bẩn, mạt kim loại hay cặn bẩn nếu không được loại bỏ triệt để sẽ gây ra hàng loạt hệ lụy:

• Mài mòn cơ học: Các hạt cặn kích thước nhỏ len lỏi vào khe hở của vòng bi, piston, bơm, làm trầy xước bề mặt chi tiết máy.

• Tắc nghẽn: Cặn bẩn làm nghẹt các đường ống dẫn dầu nhỏ, van điều khiển và thiết bị đo lưu lượng.

• Giảm hiệu suất nhiệt: Lớp cặn bám trong bộ trao đổi nhiệt (Heat Exchanger) làm giảm khả năng truyền nhiệt, buộc hệ thống phải tiêu tốn nhiều năng lượng hơn để duy trì vận hành.

Trong các quy trình vận hành 24/7, việc lọc dầu không chỉ đơn thuần là làm sạch, mà là bảo vệ tài sản triệu đô. Việc sử dụng bộ lọc dầu kép giúp đảm bảo dòng chảy liên tục, duy trì sự ổn định áp suất và tối ưu hóa tuổi thọ của toàn bộ hệ thống máy móc phía sau.

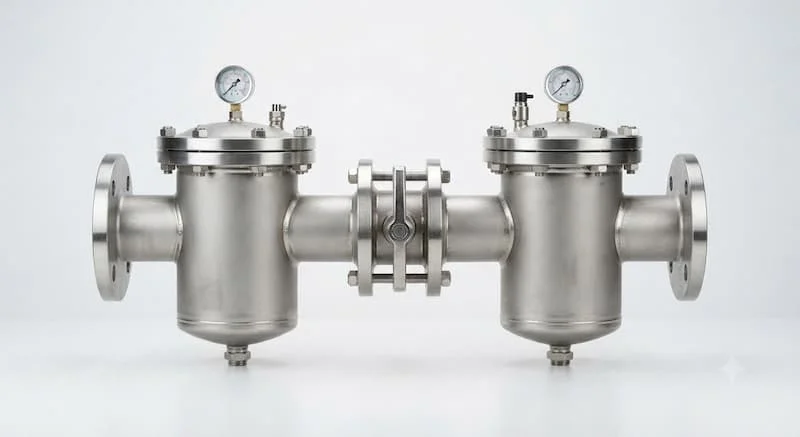

Duplex Oil Strainer là gì?

Duplex Oil Strainer (bộ lọc dầu kép) là bộ lọc dầu thiết kế gồm hai khoang lọc độc lập (bầu lọc) được kết nối với nhau thông qua một van chuyển hướng (switching valve). Thiết kế này cho phép luân chuyển dòng chảy dầu giữa hai khoang. Khi khoang lọc thứ nhất bị nghẹt, người vận hành chỉ cần thao tác gạt van để dẫn toàn bộ dòng dầu sang khoang thứ hai, từ đó có thể cô lập khoang thứ nhất để vệ sinh hoặc thay lưới lọc mà không cần ngắt quãng dòng chảy của toàn hệ thống.

• Oil Strainer: Là thiết bị chuyên dụng dùng lưới kim loại hoặc đục lỗ để tách các hạt tạp chất thô ra khỏi dòng chất lỏng.

• Duplex: Có nghĩa là kép, phản ánh cấu tạo hai khoang lọc song song.

• Dual Basket Strainer: Cách gọi khác của bộ lọc dầu kép, nhấn mạnh vào cấu tạo giỏ lọc (basket) có thể tháo rời.

Các thành phần cấu tạo chính bao gồm: Thân van chuyển hướng, hai buồng lọc, lưới lọc (basket screen), nắp đậy, hệ thống gioăng làm kín, van xả cặn đáy và đồng hồ đo chênh áp (differential pressure gauge) – thành phần quan trọng để báo hiệu khi nào cần chuyển khoang.

Nguyên lý hoạt động của bộ lọc dầu kép

Hoạt động của bộ lọc dầu kép dựa trên quy trình chuyển hướng dòng chảy thông minh:

1. Giai đoạn lọc chính: Dầu từ đường ống đi vào cửa Inlet. Van chuyển hướng đang mở cửa thông cho khoang số 1.

2. Quá trình tách cặn: Dầu đi qua Basket Filter số 1. Tại đây, lưới lọc giữ lại các tạp chất, dầu sạch đi tiếp ra cửa Outlet.

3. Giám sát áp suất: Khi tạp chất tích tụ nhiều trên lưới lọc, áp suất chênh lệch (Differential Pressure) giữa đầu vào và đầu ra sẽ tăng lên.

4. Chuyển đổi: Khi đồng hồ báo ngưỡng nghẹt, người vận hành gạt van chuyển hướng sang khoang số 2. Lúc này, dầu hoàn toàn đi qua khoang số 2.

5. Bảo trì: Khoang số 1 được xả áp, tháo nắp, lấy lưới lọc ra vệ sinh và lắp lại, sẵn sàng cho chu kỳ tiếp theo.

Ưu điểm cốt lõi của nguyên lý này là loại bỏ hoàn toàn tình trạng dừng máy (Shutdown), giúp quy trình sản xuất diễn ra liền mạch.

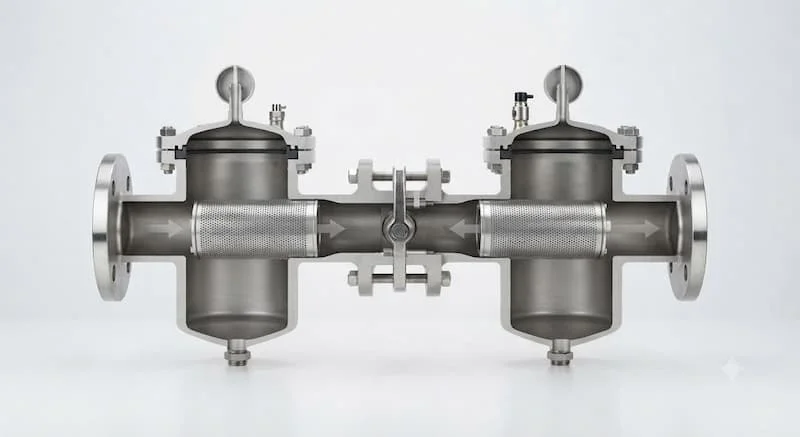

Cấu tạo chi tiết của bộ lọc dầu kép

Để đảm bảo khả năng chịu áp và độ bền trong môi trường dầu công nghiệp, bộ lọc dầu kép được thiết kế từ các vật liệu chuyên dụng:

• Thân lọc: Thường đúc từ gang, thép carbon hoặc inox (304/316) tùy theo áp suất và môi trường ăn mòn.

• Giỏ lọc (Basket): Lõi lọc có thể là dạng lưới (mesh) hoặc dạng tấm đục lỗ (perforated) tùy thuộc vào kích thước hạt cặn cần lọc.

• Van chuyển hướng: Có thể là van bi (Ball valve), van plug (Plug valve) hoặc van bướm (Butterfly valve), đảm bảo độ kín khít tuyệt đối khi chuyển dòng.

• Lưới lọc: Thường sử dụng Inox 304 hoặc 316 để đảm bảo không bị gỉ sét trong dầu.

• Gioăng làm kín: Sử dụng các loại vật liệu như PTFE, Viton hoặc EPDM tùy thuộc vào nhiệt độ và loại dầu hóa chất trong hệ thống.

Phân loại bộ lọc dầu kép

Việc lựa chọn thiết bị phù hợp phụ thuộc vào các tiêu chí kỹ thuật cụ thể của nhà máy:

• Theo vật liệu: Gang và thép carbon thường dùng cho các ứng dụng dầu cơ bản, trong khi Inox 304/316 là tiêu chuẩn cho ngành hóa dầu hoặc thực phẩm.

• Theo kiểu kết nối: Kết nối ren (thường cho kích thước nhỏ) hoặc mặt bích (phổ biến cho hệ thống công nghiệp).

• Theo tiêu chuẩn áp suất: Từ PN10, PN16 đến các tiêu chuẩn cao áp như ANSI 150, ANSI 300.

• Theo độ mịn: Phân loại theo kích thước mắt lưới (Fine, Medium, Coarse Mesh) để lọc cặn lớn hay tạp chất siêu nhỏ.

Bộ lọc dầu kép khác gì Simplex Oil Strainer?

Sự khác biệt lớn nhất giữa bộ lọc dầu kép và Simplex nằm ở khả năng vận hành liên tục.

Đối với các hệ thống không thể chấp nhận thời gian chết (downtime), bộ lọc dầu kép luôn là khoản đầu tư thông minh hơn dù chi phí đầu tư ban đầu có phần nhỉnh hơn.

Vì sao bộ lọc dầu kép giúp giảm chi phí vận hành?

Việc lắp đặt một hệ thống bộ lọc dầu kép chất lượng mang lại giá trị kinh tế dài hạn thông qua:

1. Loại bỏ chi phí Downtime: Bạn không phải dừng dây chuyền, không bị mất doanh thu do ngưng sản xuất.

2. Bảo vệ tài sản: Giảm hao mòn cho các thiết bị đắt tiền như bơm (pump), van điều khiển (control valve) và cảm biến lưu lượng (flow meter).

3. Tối ưu hiệu suất: Giảm thiểu hiện tượng Cavitation tại bơm do áp suất đầu vào ổn định, đồng thời giữ bộ trao đổi nhiệt sạch sẽ, tiết kiệm điện năng/nhiên liệu đốt.

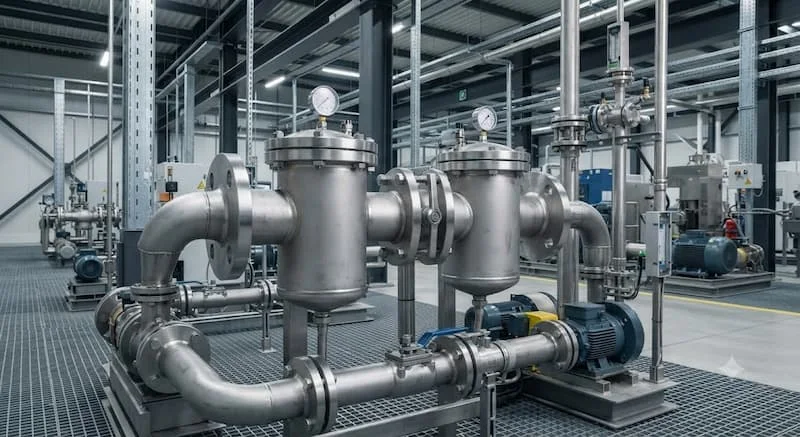

Ứng dụng thực tế

Bộ lọc dầu kép là thành phần thiết yếu trong:

• Hệ thống dầu bôi trơn cho tuabin, máy nén khí, động cơ hàng hải.

• Hệ thống dầu nhiên liệu (FO/DO) cho lò hơi, lò nung.

• Hệ thống dầu truyền nhiệt (Thermal oil).

• Nhà máy hóa dầu, sản xuất thép, xi măng và thực phẩm.

Khi nào nên sử dụng bộ lọc dầu kép?

• Hệ thống vận hành liên tục 24/7.

• Chi phí cho việc dừng máy là rất lớn.

• Dòng dầu chứa hàm lượng cặn cao.

• Bảo vệ các thiết bị nhạy cảm, giá trị cao.

Hướng dẫn lựa chọn và bảo trì

Để tối ưu hóa hiệu quả, khi lựa chọn bộ lọc dầu kép, hãy lưu ý:

1. Loại dầu: Xác định độ nhớt và tính ăn mòn.

2. Lưu lượng: Chọn kích thước DN phù hợp để không gây sụt áp quá mức.

3. Độ mịn (Mesh): Chọn mắt lưới đủ nhỏ để giữ cặn nhưng không gây tắc quá nhanh.

4. Vật liệu: Đảm bảo tương thích với nhiệt độ và hóa chất trong dầu.

Bảo trì đúng cách:

• Luôn theo dõi đồng hồ chênh áp.

• Thực hiện đúng trình tự chuyển van: Mở khoang dự phòng trước khi đóng khoang đang hoạt động.

• Luôn xả áp suất bên trong khoang trước khi mở nắp vệ sinh.

• Kiểm tra định kỳ gioăng làm kín để tránh rò rỉ.

FAQ: Câu hỏi thường gặp

1. Duplex Oil Strainer có cần dừng hệ thống khi vệ sinh không?

Không. Đây là ưu điểm lớn nhất của thiết kế này, cho phép chuyển dòng sang buồng lọc còn lại để vệ sinh mà hệ thống vẫn vận hành bình thường.

2. Bộ lọc dầu kép dùng cho loại dầu nào?

Nó tương thích với hầu hết các loại dầu công nghiệp như dầu bôi trơn, dầu thủy lực, dầu truyền nhiệt, dầu Diesel, dầu FO.

3. Bao lâu nên vệ sinh lưới lọc?

Phụ thuộc vào độ sạch của dầu và chênh áp. Bạn nên vệ sinh khi kim đồng hồ chênh áp tiến gần đến ngưỡng đỏ theo khuyến cáo của nhà sản xuất.

4. Nên chọn Inox 304 hay Inox 316?

Inox 304 là lựa chọn kinh tế cho các hệ thống dầu thông thường. Inox 316 được ưu tiên trong môi trường có tính ăn mòn cao, môi trường biển hoặc dầu có lẫn tạp chất hóa học mạnh.

Kết luận

Bộ lọc dầu kép là giải pháp kỹ thuật tối ưu, đóng vai trò như "lá chắn" bảo vệ sự liền mạch của các hệ thống công nghiệp hiện đại. Việc đầu tư đúng loại bộ lọc không chỉ giúp giảm chi phí bảo trì mà còn ngăn ngừa những rủi ro dừng máy đắt đỏ.
