U Type Strainer là gì?

U type strainer là gì? Trong các nhà máy công nghiệp và hệ thống đường ống quy mô lớn, việc vận hành liên tục thường gặp phải những sự cố nan giải như đường ống thường xuyên bị tắc nghẽn do cặn bẩn, van điều khiển bị hỏng nghiêm trọng vì lẫn tạp chất, máy bơm giảm sụt hiệu suất, thiết bị trao đổi nhiệt bị bám cặn làm giảm khả năng truyền nhiệt và chi phí bảo trì hệ thống tăng cao phi mã.

Nguyên nhân cốt lõi xuất phát từ việc trong dòng lưu chất luôn tồn tại các thành phần cặn rắn, hạt cát, gỉ sét đường ống, mạt kim loại và tạp chất lơ lửng. Giải pháp tối ưu và hiệu quả nhất để giải quyết triệt để tình trạng này là lắp đặt lọc U nhằm bảo vệ toàn diện cho toàn bộ hạ tầng cơ khí phía sau.

Vì sao lọc U được sử dụng phổ biến trong hệ thống đường ống công nghiệp?

Cặn bẩn tích tụ trong hệ thống ống dẫn chính là "kẻ thù thầm lặng" phá hủy các thiết bị đắt tiền. Khi dòng lưu chất chứa đầy rác thô và mạt kim loại di chuyển với vận tốc cao, chúng sẽ làm mòn cánh bơm, làm kẹt đĩa van và gây sai lệch đồng hồ đo.

Việc bỏ qua khâu lọc cặn từ đầu nguồn sẽ đẩy doanh nghiệp vào thế bị động với những khoản ngân sách khổng lồ cho việc sửa chữa và thay thế thiết bị. Sự xuất hiện của lọc U mang lại bước đột phá lớn trong công nghệ tách lọc, giúp chặn đứng mọi tạp chất rắn, duy trì sự ổn định tuyệt đối và kéo dài chu kỳ vận hành cho toàn bộ dây chuyền sản xuất.

U Type Strainer là gì?

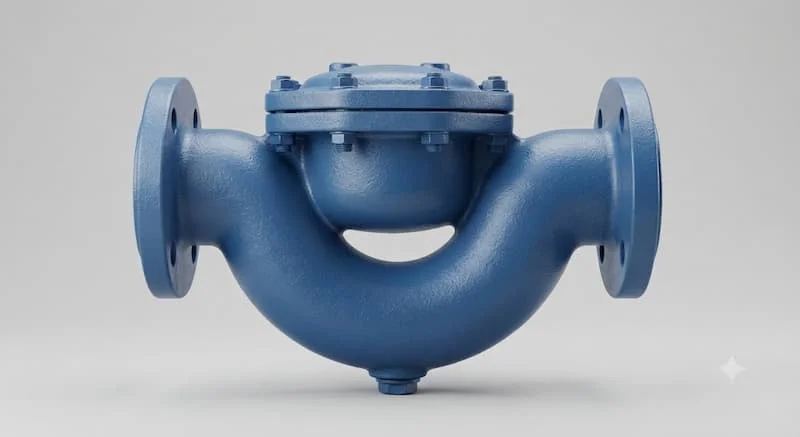

U Type Strainer là thiết bị lọc cơ học được lắp trên đường ống công nghiệp, có thân hình chữ U và lưới lọc bên trong, giúp giữ lại cặn bẩn, gỉ sét, cát và các hạt rắn trước khi lưu chất đi đến các thiết bị như bơm, van và bộ trao đổi nhiệt.

Thiết bị sở hữu thiết kế hình chữ U đặc trưng, giúp phân chia dòng chảy linh hoạt, tạo ra khoang chứa cặn rộng rãi và tối ưu hóa diện tích bề mặt lọc. Vai trò chính trong hệ thống là đóng vai trò là "lớp khiên" vững chắc, loại bỏ hoàn toàn các dị vật gây hại, đảm bảo lưu chất sạch đi vào các thiết bị nhạy cảm phía sau.

Nguyên lý hoạt động của lọc U

Quá trình vận hành diễn ra theo quy trình khép kín: Lưu chất thô đi vào thân lọc => Đi qua lưới lọc inox bên trong => Cặn bẩn và tạp chất bị giữ lại tại bầu chứa => Lưu chất sạch đi ra ngoài tiếp tục hành trình.

Thiết bị áp dụng nguyên lý lọc cơ học kết hợp buồng chứa dung tích lớn, giúp giảm thiểu tối đa tổn thất áp suất (sụt áp) qua màng lọc. Nhờ cấu trúc đặc biệt này, lọc U có khả năng lưu trữ lượng lớn cặn bẩn trước khi cần thực hiện thao tác tháo dỡ vệ sinh, đảm bảo hệ thống vận hành liên tục mà không bị gián đoạn.

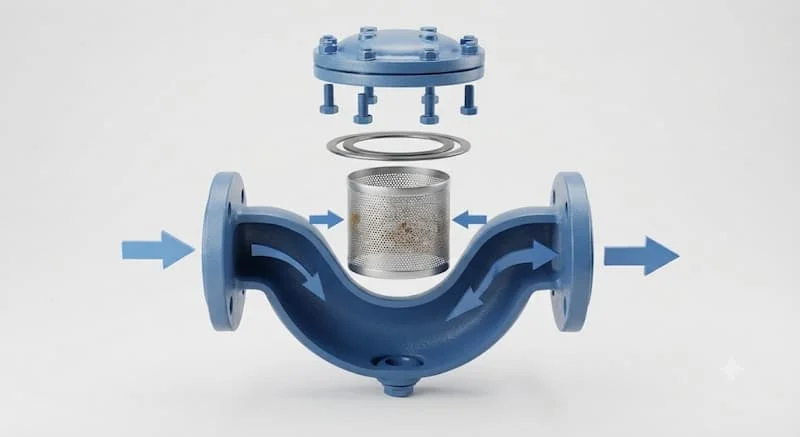

Cấu tạo của lọc U

• Thân van hình chữ U: Chế tạo đúc nguyên khối chịu áp lực cực cao, định hướng dòng chảy và tạo khoang chứa cặn lớn.

• Lưới lọc inox: Phần tử cốt lõi giữ lại cặn bẩn, chế tạo từ thép không gỉ bền bỉ.

• Nắp đậy: Cho phép mở ra dễ dàng để rút lưới lọc ra ngoài vệ sinh.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, chống rò rỉ lưu chất dưới áp suất cao.

• Bulong & Van xả cặn: Cố định kết cấu chắc chắn và hỗ trợ xả nhanh lượng cặn lắng đọng ở đáy.

• Mặt bích kết nối: Liên kết vững chắc với hệ thống đường ống quy mô lớn.

Các loại lọc U phổ biến

• Phân loại theo vật liệu: Gồm gang đúc, gang dẻo, thép carbon, Inox 304 và Inox 316 chuyên dụng cho môi trường ăn mòn.

• Phân loại theo tiêu chuẩn mặt bích: JIS (Nhật Bản), ANSI (Mỹ), DIN (Đức) và BS (Anh).

• Phân loại theo kích thước đường ống: Đa dạng quy mô từ DN50, DN80, DN100, DN150, DN200 đến DN300 và các kích thước lớn hơn.

Những thông số kỹ thuật quan trọng của lọc U

• Kích thước danh nghĩa (DN): Phải tương thích tuyệt đối với đường kính ngoài của đường ống thực tế.

• Áp suất làm việc (PN): Giới hạn chịu lực của thân van (PN10, PN16, Class 150 hoặc cao hơn).

• Vật liệu thân và lưới: Quyết định độ bền cơ học và khả năng kháng hóa chất của thiết bị.

• Kích thước lỗ lưới (Mesh/Micron): Quy định cấp độ tinh của hạt cặn được phép giữ lại.

• Nhiệt độ làm việc: Giới hạn chịu nhiệt của vật liệu và gioăng đệm.

• Tiêu chuẩn sản xuất: Đảm bảo các quy chuẩn kỹ thuật công nghiệp quốc tế.

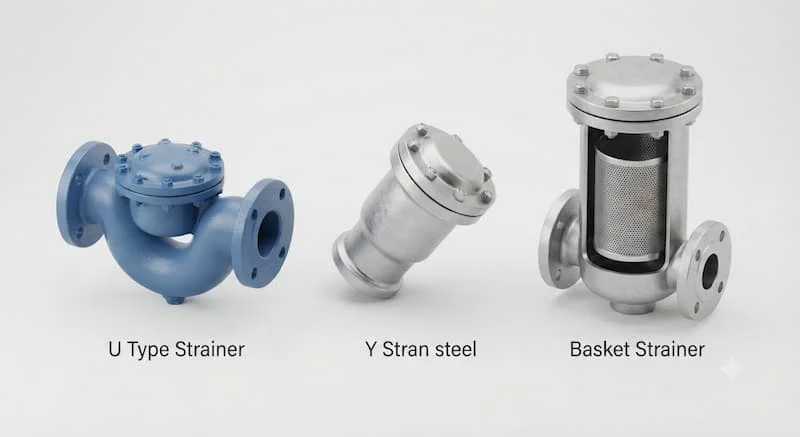

So sánh U Type Strainer với Y Strainer và Basket Strainer

Khuyến nghị: Chọn lọc U cho các đường ống công nghiệp lưu lượng lớn cần không gian chứa cặn rộng rãi; chọn Y Strainer cho không gian hẹp; chọn Basket Strainer cho các trạm bơm siêu lớn.

Vì sao lọc U phù hợp với hệ thống lưu lượng lớn?

Sở dĩ thiết bị được ưu tiên cho các hệ thống quy mô lớn là nhờ cấu trúc thân hình chữ U tạo ra diện tích bề mặt lưới lọc khổng lồ. Thiết kế này giúp phân bổ đều lưu chất qua các mắt lưới, ngăn chặn tình trạng tập trung áp lực tại một điểm.

Bên cạnh đó, khả năng chứa cặn của khoang chữ U rất lớn, giúp giảm thiểu tối đa tần suất phải dừng hệ thống để bảo trì vệ sinh, đồng thời giữ cho mức tổn thất áp suất luôn ở mức thấp nhất trong suốt quá trình vận hành lâu dài.

Lọc U được ứng dụng trong những hệ thống nào?

• Nhà máy xử lý nước & Cấp nước: Lọc cặn thô bảo vệ các trạm bơm công suất lớn.

• Hệ thống HVAC & Hơi nóng: Loại bỏ mạt rỉ sét trong đường ống điều hòa không khí và lò hơi.

• Dầu khí, Hóa chất & Dược phẩm: Lọc dung dịch, dầu mỏ và các hóa chất có độ đậm đặc cao.

• Nhà máy Điện & Luyện kim: Xử lý nước làm mát tuabin, nhà máy thép và xi măng.

• Hệ thống Phòng cháy chữa cháy (PCCC): Đảm bảo đường ống cấp nước cứu hỏa không bị tắc nghẽn rác thải.

Khi nào nên lựa chọn lọc U?

• Khi đường ống công nghiệp vận hành với lưu lượng dòng chảy rất lớn.

• Khi nguồn lưu chất chứa hàm lượng cặn bẩn, gỉ sét và rác thô cao.

• Khi cần bảo vệ tuyệt đối các thiết bị đắt tiền như máy bơm ly tâm, van điều khiển tự động, đồng hồ đo lưu lượng và bộ trao đổi nhiệt khỏi nguy cơ phá hủy.

Những sai lầm thường gặp khi sử dụng lọc U

• Chọn sai kích thước lưới lọc: Dùng lưới quá thô khiến cặn lọt vào thiết bị, hoặc quá mịn gây nghẽn mạch nhanh chóng.

• Không vệ sinh định kỳ: Để cặn bám đặc nghẹt bầu chứa làm giảm lưu lượng và tăng áp suất đột ngột.

• Lắp sai chiều dòng chảy: Không quan sát mũi tên chỉ dẫn khiến hiệu suất lọc bị giảm sút.

• Bỏ qua thông số tổn thất áp suất: Gây sụt áp nghiêm trọng ảnh hưởng đến toàn bộ công suất nhà máy.

• Không lắp van xả cặn: Gây khó khăn lớn trong việc xả bỏ rác thô lắng đọng dưới đáy.

Hướng dẫn lựa chọn lọc U phù hợp

✔ Xác định chính xác tính chất môi chất cần lọc (nước, hơi, dầu hay hóa chất).

✔ Chọn kích thước đường kính danh nghĩa (DN) khớp với hệ thống ống.

✔ Kiểm tra tổng lưu lượng dòng chảy qua ống trong một đơn vị thời gian.

✔ Lựa chọn kích thước lỗ lưới (Mesh/Micron) phù hợp với yêu cầu kỹ thuật.

✔ Xác định mức áp suất làm việc tối đa của hệ thống.

✔ Kiểm tra giới hạn nhiệt độ vận hành thực tế.

✔ Lựa chọn vật liệu thân chống ăn mòn (Gang, Thép hoặc Inox).

✔ Chọn đúng tiêu chuẩn mặt bích kết nối (JIS, ANSI, DIN, BS).

Hướng dẫn vệ sinh và bảo trì U Type Strainer

1. Ngừng dòng lưu chất: Khóa van chặn đầu nguồn để ngừng hoàn toàn dòng chảy qua thiết bị.

2. Xả áp hệ thống: Mở van xả áp để xả hết lượng lưu chất tồn đọng bên trong khoang van.

3. Tháo nắp lọc: Dụng cụ tháo bu lông để mở nắp đậy phía trên thân chữ U.

4. Lấy lưới lọc ra vệ sinh: Rút lưới lọc inox ra ngoài, dùng vòi xịt áp lực cao hoặc bàn chải mềm để làm sạch cặn bẩn.

5. Kiểm tra gioăng đệm: Kiểm tra tình trạng vòng đệm làm kín, thay mới ngay nếu xuất hiện vết rạn nứt.

6. Lắp lại đúng vị trí: Đặt lưới lọc về vị trí cũ, siết chặt nắp đậy và bu lông theo đúng lực quy chuẩn.

7. Kiểm tra rò rỉ: Mở từ từ van cấp nước để kiểm tra độ kín khít trước khi đưa hệ thống vào vận hành chính thức.

Khuyến nghị: Lập lịch bảo trì định kỳ dựa trên mức độ ô nhiễm thực tế của nguồn lưu chất trong đường ống.

Câu hỏi thường gặp về U Type Strainer

U Type Strainer dùng để làm gì?

Thiết bị dùng để loại bỏ cặn bẩn, gỉ sét và hạt rắn trong đường ống nhằm bảo vệ các thiết bị phía sau như bơm, van và bộ trao đổi nhiệt.

U Type Strainer và Y Strainer khác nhau như thế nào?

U Type Strainer có khoang chứa cặn lớn hơn, phù hợp lưu lượng cao và giảm tần suất vệ sinh, trong khi Y Strainer có thiết kế nhỏ gọn hơn cho đường ống vừa.

Bao lâu nên vệ sinh lọc U?

Phụ thuộc chất lượng lưu chất và tần suất vận hành. Nên kiểm tra định kỳ hàng tháng hoặc khi đồng hồ chênh áp báo hiệu áp suất tăng bất thường.

Lưới lọc bên trong có thể thay thế được không?

Có. Lưới lọc inox là bộ phận có thể tháo rời hoàn toàn và thay mới dễ dàng khi bị mòn hoặc hư hỏng sau thời gian dài sử dụng.

Nên chọn inox 304 hay inox 316 cho lọc U?

Inox 304 phù hợp với nước sạch và đa số môi trường công nghiệp thông thường; inox 316 thích hợp với môi trường hóa chất ăn mòn mạnh hoặc nước biển mặn.

Kết luận

Lọc U là giải pháp lọc cơ học hiệu quả cho các hệ thống đường ống có lưu lượng lớn, giúp loại bỏ tạp chất, bảo vệ thiết bị và giảm chi phí bảo trì. Việc lựa chọn đúng kích thước, vật liệu và thông số kỹ thuật sẽ góp phần nâng cao hiệu suất vận hành và kéo dài tuổi thọ toàn hệ thống.
