Y Strainer 100 Mesh là gì?

Y strainer 100 mesh là gì? Trong hệ thống đường ống công nghiệp và dân dụng, sự xuất hiện của các tạp chất rắn, mạt hàn hay cặn bẩn lơ lửng luôn tiềm ẩn nguy cơ gây hư hỏng nặng nề cho các thiết bị cơ khí đắt tiền. Khi di chuyển với vận tốc cao, các dị vật này sẽ nhanh chóng làm mòn cánh bơm, kẹt đĩa van điều khiển và làm sai lệch chỉ số của đồng hồ đo lưu lượng.

Việc lắp đặt thiết bị tách lọc chuyên dụng là giải pháp cốt lõi để bảo vệ toàn vẹn hạ tầng đường ống. Trong đó, van lọc chữ Y lưới 100 mesh nổi lên như một tiêu chuẩn lọc vàng, mang lại khả năng cân bằng hoàn hảo giữa hiệu quả giữ cặn tinh vi và duy trì lưu lượng dòng chảy ổn định cho toàn hệ thống. Lựa chọn đúng cấp lọc không chỉ giúp hệ thống vận hành trơn tru mà còn kéo dài tuổi thọ đáng kể cho các thiết bị phía sau.

Vì sao van lọc chữ Y lưới 100 mesh được sử dụng phổ biến trong hệ thống lọc công nghiệp?

Cặn bẩn tích tụ trong đường ống chính là nguyên nhân hàng đầu gây ra các sự cố dừng máy đột ngột, làm gián đoạn dây chuyền sản xuất và tiêu tốn những khoản ngân sách lớn cho việc sửa chữa. Các bộ lọc thô thông thường thường bỏ sót các hạt mịn, trong khi bộ lọc quá tinh lại dễ gây sụt áp và tắc nghẽn.

Chính vì thế, van lọc chữ Y lưới 100 mesh trở thành sự lựa chọn ưu tiên của các kỹ sư cơ điện nhờ khả năng chặn đứng các hạt cặn kích thước nhỏ mà vẫn đảm bảo lưu lượng lưu chất qua ống không bị suy giảm nghiêm trọng. Việc đầu tư thiết bị này từ đầu sẽ giúp doanh nghiệp triệt tiêu các rủi ro hư hỏng thiết bị và tối ưu hóa chi phí vận hành dài hạn.

Y Strainer 100 Mesh là gì?

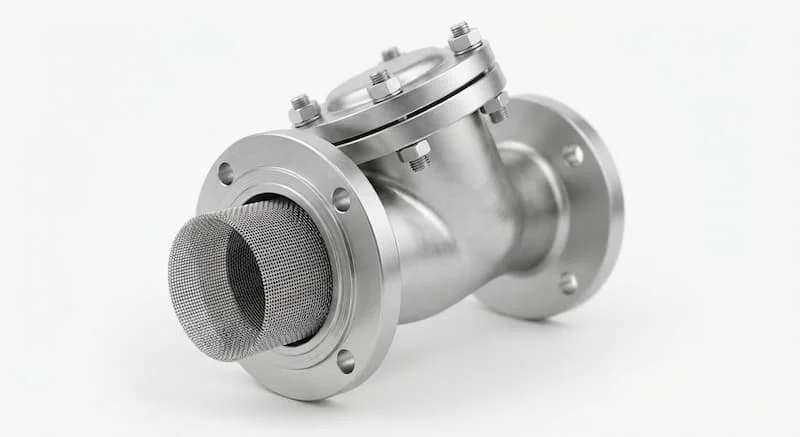

Y Strainer 100 Mesh (hay van lọc chữ Y lưới 100 mesh) là thiết bị cơ khí chuyên dụng dùng để tách cặn bẩn khỏi dòng lưu chất, sở hữu phần lưới lọc bên trong có mật độ 100 mắt lưới trên mỗiinch vuông.

Cấu tạo cơ bản của thiết bị bao gồm phần thân van đúc hình chữ Y, lưới lọc inox tinh xảo, nắp xả cặn, vòng đệm gioăng làm kín và các đầu kết nối ren hoặc mặt bích. Nguyên lý hoạt động dựa trên cơ chế chặn dòng: lưu chất khi đi qua khoang chữ Y buộc phải xuyên qua lớp lưới lọc, toàn bộ cặn rắn kích thước lớn hơn kích thước mắt lưới sẽ bị giữ lại tại bầu chứa cặn, trong khi lưu chất sạch tiếp tục di chuyển về phía trước. Phụ kiện này sở hữu nhiều ưu điểm vượt trội như hiệu quả lọc ổn định, dễ dàng tháo rời vệ sinh, chi phí đầu tư hợp lý và độ bền cơ học cực cao.

Ý nghĩa của thông số 100 Mesh

Thuật ngữ Mesh biểu thị số lượng lỗ lưới đếm được trên một chiều dài 1 inch (25.4mm). Do đó, lưới 100 Mesh nghĩa là có 100 ô lưới nằm trên một hàng inch, tạo ra các khe hở đồng đều với kích thước vô cùng nhỏ.

Theo bảng quy chuẩn kỹ thuật quốc tế, 100 Mesh tương đương khoảng 149 micron, cho phép thiết bị giữ lại các hạt cặn lơ lửng, cát mịn và tạp chất có kích thước lớn hơn 0.149mm một cách hiệu quả mà không gây cản trở dòng chảy quá lớn.

Bảng quy đổi thông số Mesh sang Micron tham khảo

Thông số kỹ thuật của van lọc chữ Y lưới 100 mesh

• Kích thước danh nghĩa: Đa dạng từ DN15 đến DN300 (phù hợp từ ống phi 21mm đến ống lớn công nghiệp).

• Áp suất làm việc: Chịu được các mức áp lực phổ biến như PN10, PN16, JIS 10K hoặc tiêu chuẩn Mỹ ANSI Class 150.

• Nhiệt độ vận hành: Giới hạn chịu nhiệt phụ thuộc vào vật liệu thân van và gioăng làm kín (lên đến 180°C hoặc cao hơn).

• Vật liệu chế tạo thân: Gang đúc, Thép carbon, Inox 304 hoặc Inox 316.

• Vật liệu lưới lọc: Inox 304 hoặc Inox 316 chống gỉ sét tuyệt đối.

• Kiểu kết nối đường ống: Kết nối ren trong tiện lợi hoặc kết nối mặt bích chắc chắn.

• Tiêu chuẩn sản xuất: Tuân thủ nghiêm ngặt các hệ thống chất lượng ISO, DIN, JIS.

So sánh van lọc chữ Y lưới 100 mesh với các cấp Mesh khác

Kết luận: Nên chọn van lọc chữ Y lưới 100 mesh cho các hệ thống lọc nước, RO và hóa chất cần độ sạch cao nhưng vẫn đảm bảo lưu lượng lớn; chọn lưới thô hơn (60-80 Mesh) khi lưu chất có hàm lượng cặn rác thô quá lớn; chọn lưới mịn (200 Mesh) khi lọc các dung dịch tinh khiết đặc thù.

Vì sao nên chọn lưới inox 304 hoặc inox 316?

Phần lưới lọc bên trong chịu tác động trực tiếp và liên tục của dòng chảy lưu chất, dễ bị ăn mòn hoặc xé rách nếu sử dụng vật liệu kém chất lượng. Việc ưu tiên chế tạo lưới bằng thép không gỉ mác Inox 304 hoặc Inox 316 mang lại khả năng chống ăn mòn xuất sắc, không bị oxy hóa hay hoen gỉ khi tiếp xúc lâu ngày với nước và hóa chất.

Bên cạnh đó, lưới inox sở hữu độ bền cơ học cao, chịu được áp lực dòng chảy lớn, bề mặt nhẵn mịn giúp cặn bẩn không bị bám dính chặt và dễ dàng xịt rửa sạch để tái sử dụng nhiều lần, kéo dài tuổi thọ vận hành cho toàn bộ thiết bị.

Các yếu tố cần cân nhắc khi chọn van lọc chữ Y lưới 100 mesh

• Lưu lượng và áp suất hệ thống: Đảm bảo kích thước van đáp ứng đủ lưu chất qua ống mà không gây sụt áp quá mức.

• Đặc tính lưu chất: Xác định rõ môi trường là nước sạch, nước thải, hóa chất, hơi nóng hay dầu để chọn vật liệu tương thích.

• Độ nhớt của chất lỏng: Lưu chất có độ nhớt cao sẽ khó đi qua lưới 100 mesh, đòi hỏi phải tính toán kỹ lưỡng diện tích bề mặt lọc.

• Nhiệt độ và kích thước đường ống: Chọn đúng quy cách DN và giới hạn chịu nhiệt của gioăng làm kín.

• Chu kỳ vệ sinh: Lên kế hoạch bảo dưỡng dựa trên hàm lượng cặn thực tế có trong nguồn lưu chất.

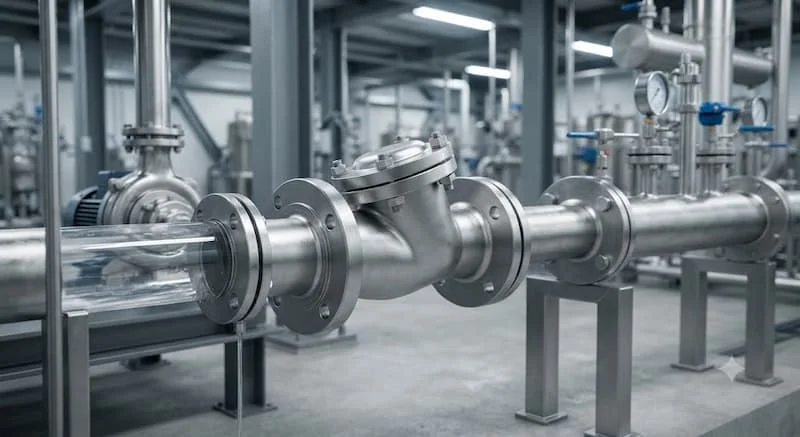

Van lọc chữ Y lưới 100 mesh được ứng dụng trong những lĩnh vực nào?

• Hệ thống xử lý nước & Màng lọc RO: Lọc cặn mịn bảo vệ màng lọc tinh khiết và các đầu bơm cao áp.

• Ngành Thực phẩm & Đồ uống: Đảm bảo tiêu chuẩn vệ sinh an toàn, loại bỏ tạp chất trong nước giải khát và sữa.

• Dược phẩm & Hóa chất: Lọc dung dịch tinh khiết, kháng hóa chất ăn mòn mạnh trong nhà máy sản xuất.

• Hệ thống HVAC & Hơi nóng: Loại bỏ mạt hàn, rỉ sét trong đường ống điều hòa không khí và lò hơi công nghiệp.

• Khí nén & Dầu khí: Tách hơi nước ngưng tụ và bụi bẩn trong đường ống dẫn khí áp lực cao.

Những sai lầm thường gặp khi sử dụng Y Strainer 100 Mesh

• Chọn cấp Mesh quá nhỏ: Dùng lưới quá mịn cho nguồn nước nhiều bùn cát khiến thiết bị bị bịt kín chỉ sau vài giờ vận hành.

• Không vệ sinh định kỳ: Để cặn bẩn tích tụ đầy nghẹt bầu lọc làm giảm áp suất dòng chảy đột ngột.

• Lắp ngược chiều dòng chảy: Không quan sát kỹ mũi tên chỉ dẫn trên thân van, khiến rác không được giữ lại đúng khoang chứa.

• Không tính toán tổn thất áp suất: Bỏ qua thông số sụt áp qua lưới lọc khiến hệ thống vận hành không đạt công suất thiết kế.

Giải pháp khắc phục: Tuân thủ nghiêm ngặt tài liệu hướng dẫn kỹ thuật, lắp đúng chiều mũi tên, định kỳ xả cặn và chọn đúng cấp độ lọc phù hợp với đặc thù nguồn nước.

Checklist chọn mua van lọc chữ Y lưới 100 mesh phù hợp

✓ Xác định chính xác loại lưu chất cần lọc.

✓ Tính toán lưu lượng và áp suất làm việc tối đa của hệ thống.

✓ Kiểm tra quy cách đường kính danh nghĩa (DN) khớp với đường ống.

✓ Lựa chọn mác vật liệu thân và lưới lọc (Inox 304 hoặc Inox 316).

✓ Chọn đúng tiêu chuẩn kết nối (ren hoặc mặt bích).

✓ Yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ chất lượng CO/CQ.

✓ Lựa chọn đơn vị phân phối uy tín trên thị trường.

Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật

1. Lắp đúng chiều mũi tên: Quan sát kỹ hướng dòng chảy dập nổi trên thân van để lắp cho chính xác.

2. Đặt cốc lọc hướng xuống: Luôn xoay bầu chứa cặn chúc xuống phía dưới để gom trọn rác thải theo trọng lực.

3. Kiểm tra độ kín khít: Siết chặt các mặt bích hoặc mối ren, kiểm tra kỹ gioăng đệm để tránh rò rỉ áp suất.

4. Vệ sinh lưới lọc định kỳ: Khóa van, tháo nắp xả cặn, rút lưới lọc ra và dùng vòi xịt áp lực cao để làm sạch.

5. Theo dõi chênh áp: Lắp đồng hồ đo áp trước và sau van để nhận biết thời điểm lưới lọc bị bám bẩn cần phải vệ sinh.

Câu hỏi thường gặp về Y Strainer 100 Mesh

100 Mesh tương đương bao nhiêu micron?

Lưới 100 Mesh có kích thước khe hở xấp xỉ 149 micron, cho phép giữ lại các hạt cát mịn và cặn bẩn nhỏ rất hiệu quả.

Y Strainer 100 Mesh có lọc được cát mịn không?

Có. Với kích thước lỗ lọc khoảng 149 micron, thiết bị chặn đứng hoàn hảo các loại cát mịn và hạt lơ lửng trong nguồn nước.

Nên chọn inox 304 hay inox 316 cho lưới lọc?

Chọn Inox 304 cho hệ thống nước sạch, thực phẩm và khí nén thông thường. Chọn Inox 316 cho môi trường chứa hóa chất, nước lợ hoặc nước biển mặn.

Bao lâu nên vệ sinh lưới lọc của van?

Thời gian phụ thuộc vào lượng cặn trong lưu chất (thường từ 2 đến 4 tuần trong giai đoạn đầu vận hành, sau đó ổn định từ 3 đến 6 tháng/lần).

Có thể thay thế lưới 100 Mesh bằng 200 Mesh được không?

Có thể thay thế về mặt kích thước vật lý, nhưng cần lưu ý lưới 200 Mesh rất mịn và dễ gây sụt áp hoặc tắc nghẽn nhanh nếu lưu chất chứa nhiều cặn thô.

Kết luận

Đầu tư đồng bộ y strainer 100 mesh chất lượng cao là giải pháp chiến lược giúp bảo vệ toàn diện hệ thống thiết bị cơ khí, duy trì lưu lượng ổn định và đảm bảo dây chuyền sản xuất vận hành xuyên suốt. Bằng cách chọn đúng cấp Mesh, ưu tiên lưới inox cao cấp và duy trì bảo dưỡng định kỳ, doanh nghiệp sẽ tối ưu hóa được toàn bộ chi phí vận hành dài hạn.

Hãy theo dõi honto.vn để nhận thêm thông tin về Y strainer 100 mesh!
