U Inox Kính Là Gì? Cấu Tạo, Kích Thước Tiêu Chuẩn Và Nguyên Lý Định Hình

Trong lan can kính, vách ngăn kính, cửa kính và kệ kính, tấm kính không thể tự đứng vững hay tự bảo vệ cạnh sắc. Cần một thanh kim loại ôm lấy cạnh kính, giữ kính chắc chắn và che phần cạnh thô. Trong thực tế thi công, thanh này thường là U inox , một dạng thanh định hình chữ U bằng inox có rãnh vừa độ dày kính. Thiết bị này nhỏ nhưng ảnh hưởng trực tiếp đến độ chắc chắn, an toàn và thẩm mỹ của cả mảng kính.

Bài viết này giúp bạn hiểu U inoxkính là gì, cấu tạo, kích thước thường gặp, nguyên lý định hình, phân loại, ứng dụng, cách chọn, lắp đặt và bảo trì đúng cách.

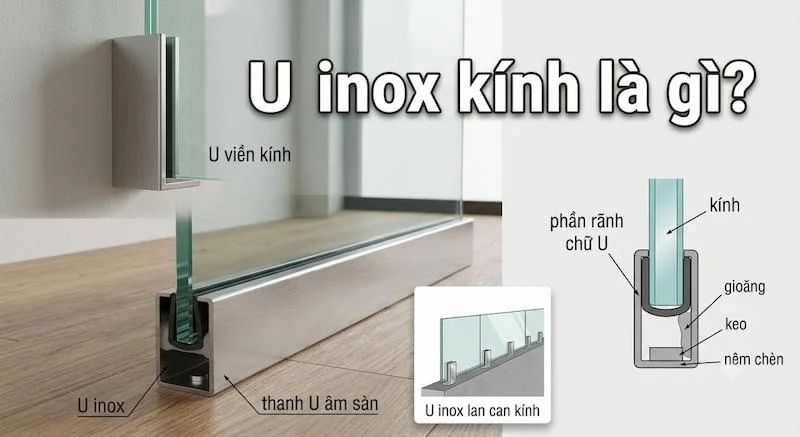

U inox kính là gì?

U inox  là thanh inox định hình có mặt cắt chữ U, dùng để ôm, kẹp hoặc đỡ cạnh tấm kính. Phần rãnh chữ U nhận cạnh kính, kết hợp với gioăng, keo hoặc nêm chèn để cố định. Thanh có thể được gắn xuống sàn, lên tường, lên trần hoặc dùng làm viền cạnh kính.

Ngoài thị trường, sản phẩm có nhiều tên gọi: thanh U inox, U inox kẹp kính, U inox ôm kính, U inox lan can kính, U kính inox, thanh U chôn sàn, U âm sàn hoặc U viền kính, tùy cách dùng.

Cần lưu ý hai điểm:

• Cụm “U inox ” thường được hiểu là thanh U dùng cho kính. Tuy vậy, trên thị trường cách gọi chưa thống nhất, nên khi đặt hàng cần mô tả rõ công dụng và bản vẽ mặt cắt.

• “Kính” ở đây chỉ vật liệu mà thanh U đi cùng, không phải bề mặt bóng gương của inox. Nếu bạn muốn nói về inox bóng gương, hãy nêu rõ độ hoàn thiện bề mặt.

U inox kính là cấu kiện chịu lực và bảo vệ cạnh, không đóng mở, không điều tiết hay lọc. Chức năng chính là giữ kính ổn định, phân bố lực lên kết cấu và che cạnh kính.

Cấu tạo của U inox kính

Mặt cắt của một thanh U inox thông dụng gồm các phần chính sau:

• Đáy U (bụng): Mặt phẳng nối hai cánh, thường áp sát nền, tường hoặc vị trí lắp. Có thể có lỗ bắt vít hoặc được hàn, dán, chôn vào bê tông.

• Hai cánh U (thành bên): Hai mặt đứng ôm hai bên tấm kính. Chiều cao cánh quyết định độ sâu kính được giữ và khả năng chống lật.

• Rãnh U (lòng U): Khoảng trống nhận cạnh kính. Rãnh được thiết kế rộng hơn độ dày kính một chút để lắp gioăng, nêm hoặc keo.

• Mép cánh: Có thể thẳng, gập vào trong hoặc bo tròn để an toàn và đẹp hơn.

• Lớp bề mặt: Có thể là bề mặt mờ, xước (hairline), bóng gương hoặc phủ màu PVD, tùy yêu cầu thẩm mỹ.

• Phụ kiện đi kèm: Gioăng cao su, nêm nhựa, keo silicone hoặc keo kết cấu, vít, bát giữ, nắp che đầu.

Chất lượng thanh U phụ thuộc vào mác inox, độ dày vật liệu, độ chính xác kích thước rãnh, độ thẳng của thanh và chất lượng bề mặt.

Kích thước tiêu chuẩn của U inox

Với U inox , không có một bảng kích thước duy nhất áp dụng cho mọi nhà sản xuất. Kích thước thường được thiết kế theo độ dày kính và cách lắp, nên bạn nên xem các số liệu dưới đây là mức tham khảo phổ biến, cần đối chiếu với bản vẽ và nhà cung cấp trước khi đặt hàng.

Các thông số cần xác định:

• Độ dày kính: Phổ biến trong lan can và vách kính là 8mm, 10mm, 12mm, một số công trình dùng kính dày hơn hoặc kính hai lớp.

• Chiều rộng rãnh trong: Thường lớn hơn độ dày kính khoảng một đến vài milimet để đặt gioăng, nêm hoặc keo. Con số cụ thể tùy loại giữ kính và nhà sản xuất.

• Chiều cao cánh: Quyết định độ ngàm kính. Cánh cao hơn thì giữ chắc hơn nhưng cần tính cả thẩm mỹ và vị trí lắp.

• Chiều rộng tổng: Tổng bề rộng mặt cắt, gồm rãnh và hai thành.

• Độ dày vật liệu: Thường nằm trong khoảng từ một đến vài milimet, tùy tải trọng và loại ứng dụng. Với lan can chịu lực, cần độ dày và thiết kế được tính toán.

• Chiều dài thanh: Phổ biến các thanh dài vài mét, hoặc cắt theo yêu cầu công trình.

• Mác inox: Phổ biến là inox 304, inox 316 cho môi trường ven biển hoặc ăn mòn cao.

Lưu ý khi đọc kích thước:

• Ghi rõ cả bề rộng rãnh trong, không chỉ ghi tổng bề rộng, để tránh mua thanh không vừa kính.

• Khi lan can chịu lực người dựa, kích thước phải theo tính toán kết cấu và quy định an toàn của công trình, không chọn theo thói quen.

• Với kính cường lực, cần tính thêm dung sai độ dày kính và khe hở lắp đặt.

Với công trình thực tế, cách an toàn nhất là gửi bản vẽ hoặc mẫu kính cho nhà cung cấp để chốt kích thước thanh U, thay vì chỉ dựa vào tên gọi.

Nguyên lý định hình

Phần này cho biết thanh U được tạo ra từ tấm hoặc cuộn inox như thế nào. U inox thường được định hình theo hai phương pháp chính.

Cán nguội định hình (roll forming)

Đây là phương pháp phổ biến để sản xuất thanh U số lượng lớn, chiều dài lớn.

Bước 1: Chuẩn bị cuộn hoặc băng inox. Cuộn inox được xả băng đúng bề rộng khai triển của mặt cắt chữ U.

Bước 2: Đưa vào dây chuyền trục cán. Băng inox đi qua nhiều cặp trục cán liên tiếp.

Bước 3: Uốn dần từng bước. Mỗi cặp trục uốn băng thêm một góc nhỏ, từ phẳng dần thành hình lòng máng rồi thành chữ U. Uốn từ từ giúp hạn chế nứt, cong vênh và giữ bề mặt.

Bước 4: Hiệu chỉnh và cắt. Mặt cắt hoàn thiện được nắn thẳng, cắt theo chiều dài yêu cầu.

Bước 5: Xử lý bề mặt và kiểm tra. Hoàn thiện bề mặt như đánh xước, bóng, rửa sạch, kiểm tra kích thước rãnh và độ thẳng.

Chấn gấp (press brake)

Phù hợp đơn hàng nhỏ, kích thước đặc biệt hoặc thanh ngắn.

Bước 1: Cắt tấm inox theo bề rộng khai triển.

Bước 2: Đặt tấm vào máy chấn, dùng chày và cối tạo nếp gấp theo từng góc.

Bước 3: Gấp lần lượt hai cạnh để tạo hình chữ U.

Bước 4: Kiểm tra góc, rãnh và độ thẳng, xử lý bề mặt nếu cần.

Những điểm kỹ thuật quan trọng khi định hình inox

• Đàn hồi ngược (springback): Inox có xu hướng bật lại một phần sau khi uốn, nên nhà sản xuất phải tính bù góc để rãnh đúng kích thước.

• Bán kính uốn: Góc trong quá nhỏ dễ gây nứt hoặc ứng suất cao, đặc biệt với tấm dày.

• Hóa bền khi gia công nguội: Inox cứng dần khi bị uốn, ảnh hưởng đến lực gia công và độ chính xác.

• Bảo vệ bề mặt: Thường dùng màng PE phủ trên bề mặt để tránh xước khi qua trục cán, nhất là với bề mặt bóng và xước.

• Tránh nhiễm bẩn thép carbon: Dụng cụ và khuôn dùng chung với thép thường có thể làm bám hạt sắt lên bề mặt inox, gây gỉ vết về sau.

• Hoàn thiện mép: Mép cắt cần được làm nhẵn, bo hoặc mài để an toàn khi lắp đặt.

Cách định hình ảnh hưởng đến độ thẳng, độ chính xác rãnh và chất lượng bề mặt. Với công trình yêu cầu cao, nên hỏi rõ nhà cung cấp dùng phương pháp nào và kiểm soát dung sai ra sao.

Các loại U inox kính phổ biến

Phân loại theo mác inox

Inox 304: Phổ biến nhất, phù hợp trong nhà và ngoài trời thông thường.

Inox 316: Chống ăn mòn tốt hơn, phù hợp ven biển hoặc khu vực nhiều clorua.

Inox 201: Giá thấp hơn nhưng dễ gỉ, chỉ nên dùng ở nơi khô và ít yêu cầu.

Phân loại theo kiểu sử dụng

U kẹp kính chân lan can (chôn sàn): Gắn dưới sàn để giữ kính đứng, thường chịu lực lớn nên cần tính toán kết cấu.

U viền, U ôm cạnh kính: Che cạnh kính, tăng thẩm mỹ và bảo vệ cạnh.

U gắn tường: Giữ kính vách ngăn tựa vào tường.

U dẫn hướng cửa kính trượt: Ray dẫn cánh kính.

Phân loại theo bề mặt

Bề mặt mờ hoặc xước (hairline): Ít lộ vân tay, phù hợp công trình dân dụng.

Bề mặt bóng gương: Thẩm mỹ cao, dễ để lộ vết xước và vân tay.

Phủ màu PVD: Tạo màu vàng, đen, đồng cho nội thất.

Phân loại theo kiểu kết nối

Bắt vít: Dễ thi công, có thể điều chỉnh.

Hàn: Cố định chắc chắn, dùng ở kết cấu cố định.

Chôn hoặc đổ keo: Giữ chân U trong bê tông hoặc vữa.

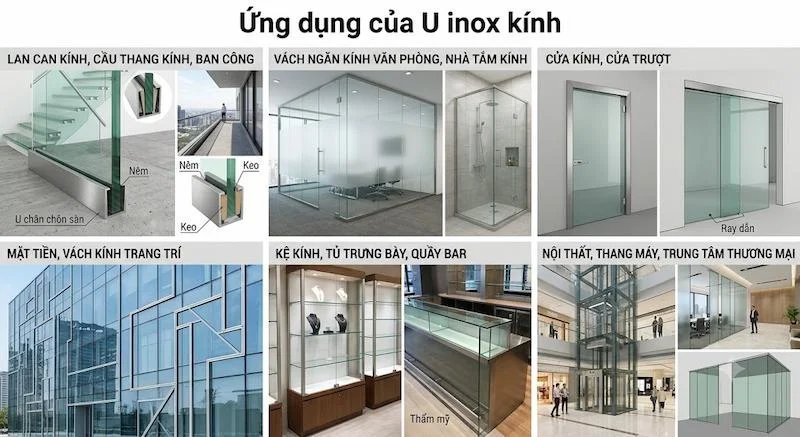

Ứng dụng của U inox kính

Lan can kính, cầu thang kính, ban công. Giữ kính đứng vững, thường dùng loại U chân chôn sàn kết hợp nêm và keo.

Vách ngăn kính văn phòng, nhà tắm kính. Ôm cạnh kính, giữ kính vào tường hoặc sàn.

Cửa kính, cửa trượt. Làm ray dẫn hoặc viền khung kính.

Mặt tiền, vách kính trang trí. Viền và liên kết các tấm kính.

Kệ kính, tủ trưng bày, quầy bar. Ôm cạnh kính, bảo vệ cạnh và tăng thẩm mỹ.

Nội thất, thang máy, trung tâm thương mại. Hoàn thiện cạnh kính trang trí.

Cách chọn U inox kính phù hợp

Xác định ứng dụng. Lan can chịu lực, vách ngăn hay viền trang trí quyết định độ dày vật liệu và kiểu thanh.

Xác định độ dày kính. Chọn rãnh phù hợp với độ dày kính cộng khe lắp gioăng hoặc nêm.

Chọn đúng mác inox. Trong nhà thường dùng 304, ven biển hoặc khu vực ăn mòn nên cân nhắc 316.

Chọn độ dày vật liệu và chiều cao cánh. Với lan can, cần theo tính toán kết cấu và yêu cầu an toàn của công trình.

Chọn bề mặt. Mờ hoặc xước dễ bảo trì, bóng gương đẹp nhưng dễ để lại dấu.

Kiểm tra độ thẳng và dung sai. Thanh cong vênh làm kính lắp không đều, khó kín khít.

Chọn phụ kiện đi kèm. Gioăng, nêm, keo cần phù hợp kính và điều kiện ngoài trời.

Yêu cầu chứng từ. Nên có thông số vật liệu, và với hạng mục an toàn nên có tính toán hoặc xác nhận từ đơn vị thiết kế.

Hướng dẫn lắp đặt

1. Kiểm tra bản vẽ, kích thước rãnh, độ dày kính và tình trạng thanh U trước khi lắp.

2. Định vị đường tim lắp đặt, đảm bảo thẳng và đúng cao độ.

3. Cố định thanh U vào nền theo thiết kế: bắt vít, hàn hoặc chôn. Với lan can, thanh U phải được neo chắc vào kết cấu chịu lực.

4. Làm sạch rãnh, loại bỏ bụi, vụn và dầu mỡ.

5. Đặt kính vào rãnh, dùng nêm nhựa hoặc gioăng để cân chỉnh thẳng đứng và đều khe hở hai bên.

6. Kiểm tra độ thẳng và thủy bình trước khi cố định.

7. Đổ keo hoặc chèn vật liệu giữ kính theo hướng dẫn của nhà sản xuất, chờ đủ thời gian khô trước khi chịu lực.

8. Vệ sinh bề mặt, lắp nắp che đầu và hoàn thiện.

Hạng mục lan can và kính chịu lực cần thi công theo thiết kế được duyệt và do đơn vị có chuyên môn thực hiện.

Vệ sinh và bảo trì

1. Lau bề mặt bằng khăn mềm, nước và chất tẩy nhẹ. Lau theo chiều vân với bề mặt xước.

2. Tránh dùng miếng chà nhám thô và hóa chất chứa clo đậm đặc vì có thể gây xước, ố hoặc ăn mòn rỗ.

3. Kiểm tra định kỳ độ chắc của thanh U, vít, mối keo và gioăng, nhất là ở lan can.

4. Thay gioăng, keo khi lão hóa, nứt hoặc bong.

5. Kiểm tra nước đọng trong rãnh. Nếu có, vệ sinh và xử lý thoát nước để tránh ăn mòn ở khu vực ven biển hoặc ẩm.

6. Xử lý sớm các vết gỉ chân, vết ố trên bề mặt.

Những sai lầm thường gặp

• Chọn rãnh không khớp độ dày kính: Kính lắc lư hoặc không lắp vào được.

• Chọn vật liệu mỏng cho lan can chịu lực: Dễ biến dạng, mất an toàn.

• Dùng inox 201 ngoài trời hoặc gần biển: Dễ gỉ, nhanh xuống cấp.

• Không tính khe hở lắp đặt: Kính bị kẹt, khó chỉnh thẳng.

• Bỏ qua nêm và gioăng đúng loại: Kính tiếp xúc trực tiếp kim loại, dễ nứt cạnh hoặc kêu khi rung.

• Thanh U không neo chắc vào nền: Lan can lung lay.

• Dùng hóa chất tẩy mạnh: Làm ố, rỗ bề mặt inox.

• Để nước đọng trong rãnh: Gây ăn mòn và mất thẩm mỹ.

• Chỉ mô tả bằng tên gọi, không có bản vẽ: Dễ nhận sai sản phẩm.

Câu hỏi thường gặp (FAQ)

U inox kính dùng để làm gì?

Dùng để ôm, kẹp hoặc đỡ cạnh tấm kính trong lan can, vách ngăn, cửa và nội thất, giúp giữ kính chắc chắn và bảo vệ cạnh kính.

U inox có kích thước tiêu chuẩn không?

Kích thước thường được thiết kế theo độ dày kính và cách lắp, và thay đổi giữa các nhà sản xuất. Nên chốt theo bản vẽ hoặc mẫu kính thực tế.

Nên chọn inox 304 hay 316?

Inox 304 đủ dùng cho trong nhà và ngoài trời thông thường. Inox 316 phù hợp ven biển hoặc môi trường nhiều clorua.

U inox được làm như thế nào?

Thường được cán nguội định hình trên dây chuyền trục cán hoặc chấn gấp từ tấm inox, sau đó hoàn thiện bề mặt và kiểm tra kích thước.

Lan can kính có cần thiết kế riêng không?

Có. Lan can chịu lực người cần tính toán kết cấu, chọn độ dày vật liệu, kiểu neo và loại kính phù hợp, theo yêu cầu an toàn của công trình.

Kết luận

U inox là thanh inox định hình chữ U dùng để ôm, kẹp và bảo vệ cạnh kính trong lan can, vách ngăn, cửa và nội thất. Cấu tạo gồm đáy U, hai cánh, rãnh nhận kính, mép cánh, lớp bề mặt và phụ kiện như gioăng, nêm, keo. Thanh được định hình bằng cán nguội hoặc chấn gấp, trong đó cần kiểm soát đàn hồi ngược, bán kính uốn và bảo vệ bề mặt u inox kính.
