Pipe Filter Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

Pipe Filter, hay còn gọi là bộ lọc đường ống, pipe line filter hoặc inline filter, là thiết bị cơ học được lắp trực tiếp trên hệ thống đường ống nhằm giữ lại các tạp chất rắn như cặn bẩn, cát, gỉ sét và mạt kim loại có trong dòng lưu chất. Thiết bị thường được sử dụng trong hệ thống dẫn nước, dầu, khí nén và một số loại hóa chất tương thích với vật liệu chế tạo.

Chức năng chính của bộ lọc đường ống là hạn chế tạp chất đi vào các thiết bị phía sau, từ đó giảm nguy cơ tắc nghẽn, mài mòn và hư hỏng trong quá trình vận hành. Tùy theo thiết kế, bộ lọc có thể sử dụng lưới lọc inox, lõi lọc dạng cartridge hoặc các phần tử lọc chuyên dụng để đáp ứng yêu cầu xử lý khác nhau.

Trong hệ thống cấp nước công nghiệp, bộ lọc đường ống thường được lắp trước máy bơm, van điều khiển, đồng hồ đo lưu lượng hoặc các thiết bị lọc tinh. Đối với đường ống dầu và khí nén, thiết bị giúp giữ lại các hạt rắn có khả năng ảnh hưởng đến độ ổn định của hệ thống.

Cần lưu ý rằng bộ lọc đường ốngkhông phải lúc nào cũng loại bỏ được mọi loại chất ô nhiễm. Khả năng lọc phụ thuộc vào kích thước khe lọc, cấu tạo thiết bị và đặc tính của lưu chất. Những chất hòa tan, vi sinh vật hoặc hơi nước trong khí nén có thể cần công nghệ xử lý chuyên biệt.

Cấu tạo của Pipe Filter

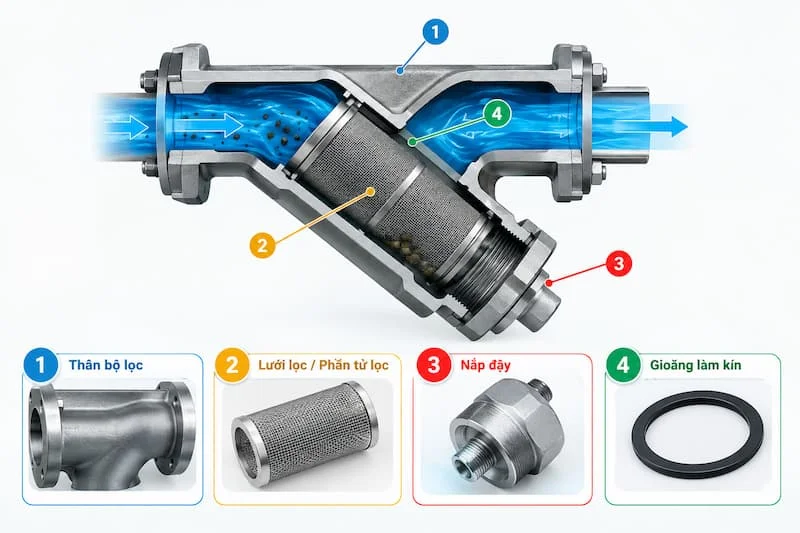

Một bộ lọc đường ống tiêu chuẩn thường gồm các bộ phận chính sau:

Thân bộ lọc (Body)

Thân lọc là bộ phận chịu áp lực và dẫn hướng dòng lưu chất đi qua phần tử lọc. Vật liệu chế tạo phổ biến gồm inox 304, inox 316, gang, đồng hoặc nhựa kỹ thuật, tùy thuộc vào môi trường sử dụng.

Trong đó, inox 304 thường được lựa chọn cho các hệ thống nước và ứng dụng công nghiệp thông thường. Inox 316 phù hợp hơn với một số môi trường có tính ăn mòn cao hơn, nhưng vẫn cần kiểm tra khả năng tương thích với hóa chất cụ thể.

Lưới lọc hoặc phần tử lọc (Filter Screen/Element)

Đây là bộ phận trực tiếp giữ lại các hạt rắn trong dòng lưu chất. Lưới lọc có thể được chế tạo từ thép không gỉ, trong khi các thiết bị lọc tinh có thể sử dụng lõi lọc sợi hoặc vật liệu chuyên dụng.

Độ mịn lọc thường được thể hiện bằng micron hoặc mesh. Giá trị micron càng nhỏ thì kích thước hạt có thể bị giữ lại càng nhỏ, nhưng cũng có thể làm tăng trở lực dòng chảy và yêu cầu vệ sinh thường xuyên hơn.

Nắp đậy (Cap/Cover)

Nắp đậy cho phép người vận hành tiếp cận lưới lọc để kiểm tra, vệ sinh hoặc thay thế khi cần thiết. Thiết kế tháo mở thuận tiện giúp giảm thời gian bảo trì và hạn chế việc phải tháo toàn bộ thiết bị khỏi đường ống.

Gioăng làm kín (Gasket)

Gioăng được bố trí tại các vị trí tiếp xúc giữa thân và nắp hoặc tại những điểm kết nối cần làm kín. Việc lựa chọn gioăng cần căn cứ vào nhiệt độ, áp suất và khả năng tương thích với lưu chất để hạn chế rò rỉ.

Nguyên lý hoạt động của bộ lọc đường ống

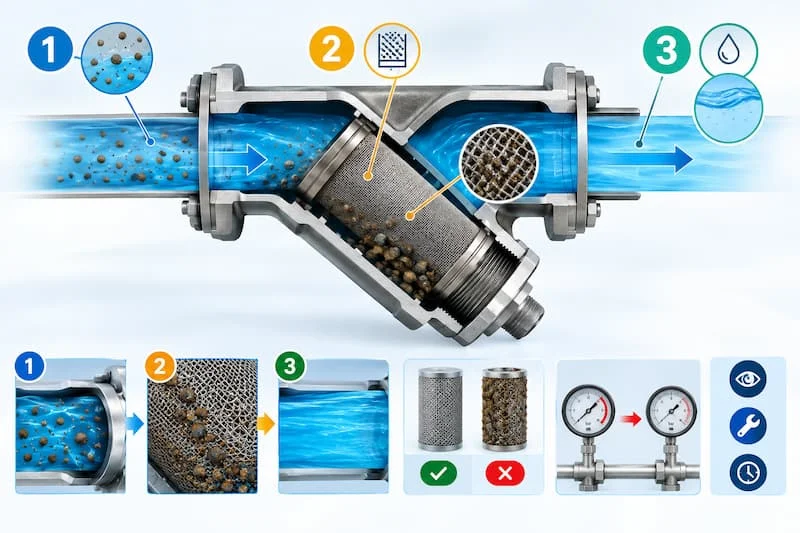

Bộ lọc đường ống hoạt động chủ yếu dựa trên cơ chế lọc cơ học. Khi dòng lưu chất đi qua thiết bị, các hạt có kích thước lớn hơn khe hở hiệu dụng của phần tử lọc sẽ bị giữ lại, trong khi lưu chất tiếp tục đi qua cửa ra.

Quá trình hoạt động có thể được mô tả qua ba bước:

• Bước 1 – Dòng vào: Nước, dầu hoặc lưu chất chứa tạp chất đi từ đường ống chính vào khoang lọc.

• Bước 2 – Giữ cặn: Dòng lưu chất đi qua lưới hoặc phần tử lọc. Các hạt rắn phù hợp với cơ chế giữ cặn sẽ được giữ lại trong thiết bị.

• Bước 3 – Dòng ra: Lưu chất sau lọc tiếp tục đi đến các thiết bị hoặc công đoạn xử lý tiếp theo.

Trong quá trình sử dụng, cặn bẩn tích tụ ngày càng nhiều trên bề mặt lọc có thể làm tăng chênh lệch áp suất giữa đầu vào và đầu ra. Đây là dấu hiệu cho thấy thiết bị cần được kiểm tra, vệ sinh hoặc thay lõi lọc tùy theo thiết kế.

Người vận hành nên theo dõi áp suất và lưu lượng để xác định thời điểm bảo trì. Không nên chỉ dựa vào thời gian sử dụng cố định vì tốc độ tích tụ cặn phụ thuộc đáng kể vào chất lượng lưu chất đầu vào.

Các loại bộ lọc đường ống phổ biến

Tùy theo cấu tạo và mục đích sử dụng, bộ lọc đường ống được chia thành nhiều loại khác nhau.

Y Strainer

Y Strainer có thân dạng chữ Y, thường sử dụng lưới lọc kim loại để giữ cặn rắn trong đường ống. Thiết bị phù hợp với nhiều hệ thống nước, dầu và các ứng dụng công nghiệp tương thích. Thiết kế tương đối đơn giản giúp việc kiểm tra, vệ sinh lưới lọc thuận tiện.

Inline Filter

Inline Filter được thiết kế để lắp trực tiếp trên tuyến ống. Tùy từng dòng sản phẩm, thiết bị có thể sử dụng lưới lọc hoặc lõi lọc thay thế. Loại này được ứng dụng trong các hệ thống cần lọc cặn trước khi lưu chất đi vào thiết bị quan trọng.

Basket Strainer

Basket Strainer sử dụng giỏ lọc có diện tích giữ cặn tương đối lớn. Thiết bị thường phù hợp với các đường ống có lưu lượng lớn hoặc những ứng dụng phát sinh nhiều tạp chất rắn. Việc lấy giỏ lọc ra vệ sinh cần thực hiện theo quy trình an toàn của hệ thống.

Cartridge Pipe Filter

Loại này sử dụng lõi lọc dạng cartridge để giữ các hạt nhỏ hơn so với nhiều loại lưới lọc thô thông thường. Cartridge Filter có thể được sử dụng trong công đoạn lọc tinh của hệ thống nước công nghiệp, tiền xử lý RO hoặc các quy trình yêu cầu chất lượng lưu chất cao hơn.

Khi lựa chọn, cần phân biệt rõ thiết bị lọc cặn thô với bộ lọc tinh. Không nên dùng một loại bộ lọc đường ống cho mọi mục đích chỉ dựa trên kích thước đường ống.

Ứng dụng thực tế của Pipe Filter

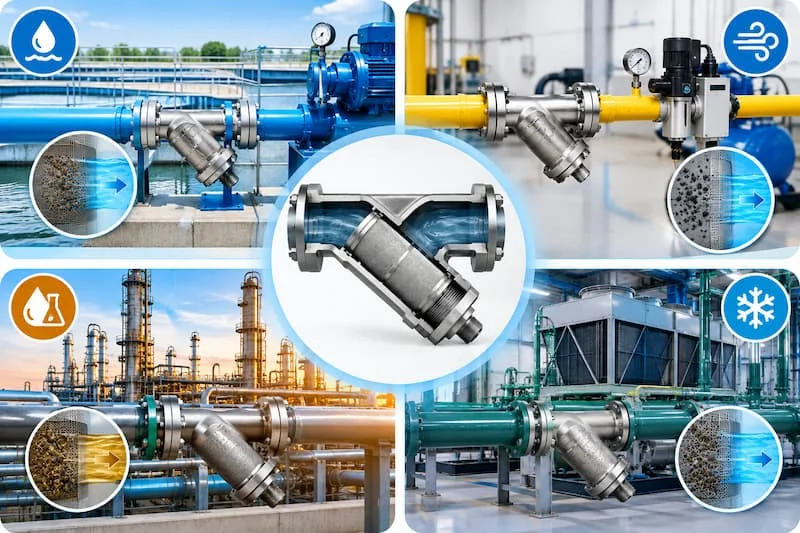

Nhờ khả năng giữ lại tạp chất rắn, bộ lọc đường ống được sử dụng trong nhiều lĩnh vực công nghiệp.

Hệ thống cấp và xử lý nước: Bộ lọc giúp giữ lại cát, cặn và mảnh vụn trong đường ống, góp phần bảo vệ máy bơm, đồng hồ đo và van. Trong hệ thống RO, thiết bị lọc thô hoặc lọc cartridge có thể được bố trí ở công đoạn tiền xử lý theo yêu cầu thiết kế.

Hệ thống khí nén: Bộ lọc đường ống giúp loại bỏ hạt bụi và các hạt rắn có trong khí nén. Nếu cần loại bỏ dầu, hơi nước hoặc các chất ô nhiễm ở mức cao hơn, hệ thống phải sử dụng thêm bộ lọc chuyên dụng, máy sấy khí hoặc thiết bị tách phù hợp.

Ngành dầu khí và hóa chất: Bộ lọc đường ống được sử dụng để giữ mạt kim loại và tạp chất rắn trong các tuyến ống dẫn dầu, nhiên liệu hoặc hóa chất. Vật liệu thân, gioăng và phần tử lọc cần tương thích với lưu chất cũng như điều kiện vận hành.

Hệ thống HVAC và chiller: Thiết bị lọc giúp hạn chế cặn bẩn đi vào bơm tuần hoàn, van điều khiển và bộ trao đổi nhiệt. Nhờ đó, hệ thống có thể giảm nguy cơ tắc nghẽn và duy trì hiệu quả vận hành.

Kinh nghiệm lựa chọn Pipe Filter phù hợp

Để lựa chọn bộ lọc đường ống phù hợp, người dùng nên xem xét đồng thời các yếu tố kỹ thuật sau:

• Kích thước và kiểu kết nối: Xác định đường kính danh nghĩa DN, kích thước ống, kiểu ren hoặc mặt bích và không gian lắp đặt thực tế.

• Vật liệu chế tạo: Chọn inox, gang, đồng hoặc nhựa theo đặc tính lưu chất, nhiệt độ và nguy cơ ăn mòn.

• Độ mịn lọc: Xác định kích thước hạt cần giữ lại để lựa chọn micron hoặc mesh phù hợp. Không nên chọn cấp lọc quá mịn nếu hệ thống không cần thiết, vì có thể gây tăng chênh áp.

• Áp suất và lưu lượng: Kiểm tra áp suất làm việc cho phép, nhiệt độ vận hành và lưu lượng thiết kế để tránh chọn thiết bị không đáp ứng yêu cầu.

• Khả năng vệ sinh, thay thế: Ưu tiên thiết bị có thể tiếp cận phần tử lọc thuận tiện, phụ tùng thay thế dễ tìm và quy trình bảo trì rõ ràng.

Trước khi mua, nên đối chiếu thông số kỹ thuật của nhà sản xuất với điều kiện vận hành thực tế. Đối với hệ thống hóa chất, khí nén áp suất cao hoặc môi trường có yêu cầu an toàn đặc biệt, cần tham khảo đơn vị kỹ thuật để xác định cấu hình phù hợp.

Hướng dẫn vệ sinh và bảo trì bộ lọc đường ống

Bảo trì định kỳ giúp duy trì lưu lượng và hạn chế tình trạng sụt áp do cặn tích tụ. Tần suất vệ sinh cần được xác định dựa trên chất lượng lưu chất, mức độ sử dụng và hướng dẫn của nhà sản xuất.

Quy trình cơ bản gồm các bước:

1. Cô lập thiết bị, dừng dòng lưu chất và xả áp hoàn toàn trước khi mở nắp.

2. Tháo nắp hoặc cụm lọc theo đúng hướng dẫn kỹ thuật.

3. Lấy lưới lọc hoặc lõi lọc ra kiểm tra tình trạng bám cặn, biến dạng và ăn mòn.

4. Vệ sinh bằng phương pháp tương thích với vật liệu và lưu chất; thay thế phần tử lọc nếu bị hư hỏng hoặc không thể làm sạch hiệu quả.

5. Kiểm tra gioăng, lắp lại đúng vị trí và siết chặt theo yêu cầu của nhà sản xuất.

6. Khởi động lại hệ thống theo quy trình an toàn, kiểm tra rò rỉ và theo dõi áp suất, lưu lượng.

Không mở bộ lọc khi đường ống còn áp suất hoặc chứa lưu chất nguy hiểm. Với thiết bị dùng cho dầu, hóa chất hoặc khí nén, cần tuân thủ quy trình cô lập và xả áp riêng của hệ thống.

Câu hỏi thường gặp về bộ lọc đường ống

Pipe Filter có phải là Y Strainer không?

Không hoàn toàn. Pipe filter là tên gọi chung cho các thiết bị lọc lắp trên đường ống, trong khi Y Strainer là một loại thiết bị lọc có cấu tạo thân dạng chữ Y. Việc lựa chọn phụ thuộc vào yêu cầu lọc và điều kiện lắp đặt.

Bộ lọc đường ống có lọc được vi khuẩn không?

Lưới lọc cơ học thông thường chủ yếu giữ cặn rắn, không bảo đảm loại bỏ vi khuẩn hoặc vi sinh vật. Nếu cần xử lý vi sinh, hệ thống có thể cần màng lọc phù hợp, tia UV hoặc công nghệ khử trùng chuyên dụng.

Khi nào cần vệ sinh bộ lọc đường ống?

Nên kiểm tra khi lưu lượng giảm, chênh lệch áp suất tăng hoặc thiết bị có dấu hiệu tắc nghẽn. Với hệ thống quan trọng, có thể sử dụng đồng hồ đo áp suất trước và sau bộ lọc để theo dõi tình trạng tích tụ cặn.

Kết luận

Bộ lọc đường ống là thiết bị quan trọng giúp giữ lại tạp chất rắn, bảo vệ máy bơm, van, đồng hồ đo và các thiết bị phía sau trong hệ thống đường ống. Để đạt hiệu quả sử dụng, cần lựa chọn đúng loại bộ lọc, vật liệu, cấp lọc, kích thước kết nối và áp suất làm việc.

Nếu đang tìm mua bộ lọc đường ống cho hệ thống nước, khí nén hoặc dây chuyền công nghiệp, hãy xác định rõ loại lưu chất, lưu lượng, áp suất và kích thước hạt cần lọc trước khi lựa chọn. Việc đối chiếu thông số với nhà cung cấp sẽ giúp chọn được thiết bị phù hợp, thuận tiện bảo trì và đáp ứng yêu cầu vận hành lâu dài.
