Mặt bích tiêu chuẩn là gì?

Mặt bích tiêu chuẩn là gì? “Bạn vừa nhập một lô hàng mặt bích về công trình, nhưng khi lắp ráp, các lỗ bulong lại lệch nhau hoàn toàn dù cùng là đường ống DN100? Hay hệ thống đang vận hành thì xảy ra sự cố rò rỉ ngay tại vị trí kết nối mặt bích?”

Đây là những tình huống tréo ngoe mà rất nhiều kỹ sư và nhà thầu gặp phải khi không nắm rõ về mặt bích tiêu chuẩn. Trong ngành công nghiệp đường ống, thị trường hiện nay tồn tại song song nhiều hệ thống quy chuẩn khác nhau từ Nhật Bản, Mỹ cho đến Châu Âu. Việc hiểu sai hoặc nhầm lẫn giữa các tiêu chuẩn này không chỉ gây lãng phí chi phí, chậm tiến độ dự án mà còn tiềm ẩn nguy cơ mất an toàn nghiêm trọng.

Hiểu đúng về mặt bích tiêu chuẩn là yếu tố quyết định đến độ kín, độ bền và tối ưu hóa chi phí đầu tư. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật để bạn luôn đưa ra lựa chọn chính xác nhất.

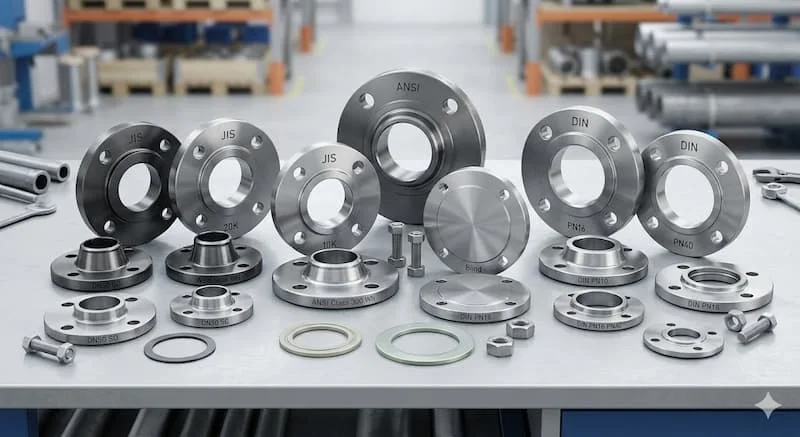

Mặt bích tiêu chuẩn là gì?

Mặt bích tiêu chuẩn là một loại phụ kiện cơ khí dùng để kết nối các đoạn ống, máy bơm, van hoặc các thiết bị khác trong hệ thống đường ống. Điểm khác biệt cốt lõi của loại mặt bích này là chúng được thiết kế và sản xuất dựa trên các bộ quy tắc quốc tế nghiêm ngặt như JIS (Nhật Bản), ANSI/ASME (Mỹ), DIN (Đức) hay BS (Anh).

Về mặt cấu tạo, mặt bích là một tấm kim loại hình tròn (hoặc vuông, oval) có các lỗ đục xung quanh để bắt bulong. Bản chất của mối nối mặt bích là sự kết hợp của ba thành phần: Mặt bích – Gioăng (Gasket) – Bulong. Khi siết chặt bulong, gioăng sẽ bị nén lại giữa hai bề mặt bích, tạo ra một rào cản ngăn chất lỏng hoặc khí thoát ra ngoài.

Vai trò của mặt bích tiêu chuẩn không chỉ đơn thuần là kết nối. Nó đóng vai trò là "điểm nút" cho phép tháo lắp, bảo trì và kiểm tra hệ thống một cách dễ dàng mà không cần cắt ống. Điểm quan trọng nhất cần ghi nhớ: Hai mặt bích chỉ có thể kết nối hoàn hảo với nhau khi chúng có cùng tiêu chuẩn, cùng kích thước (DN) và cùng cấp áp lực (PN/Class).

Nguyên lý hoạt động của mặt bích

Nguyên lý hoạt động của mặt bích dựa trên cơ chế tạo lực ép cơ học để đạt độ kín khít. Khi hai mặt bích được ép lại với nhau thông qua lực siết của hệ thống bulong, một áp lực cực lớn sẽ tác động lên vòng đệm (gioăng) nằm ở giữa.

Có ba yếu tố kỹ thuật then chốt ảnh hưởng trực tiếp đến hiệu quả hoạt động:

1. Lực siết bulong: Phải đảm bảo đủ lớn để nén gioăng nhưng không được quá mức gây biến dạng mặt bích hoặc đứt bulong.

2. Loại gioăng (Gasket): Tùy vào môi trường (nước, hóa chất, hơi nóng) mà chọn gioăng cao su, chì hay thép xoắn.

3. Độ phẳng bề mặt: Bề mặt tiếp xúc (facing) của mặt bích phải đạt độ nhám và độ phẳng theo tiêu chuẩn để gioăng có thể lấp đầy các khe hở li ti.

Tại sao chúng ta phải tuân thủ các bộ tiêu chuẩn quốc tế? Câu trả lời nằm ở sự đồng bộ hóa. Các tiêu chuẩn quy định chính xác đường kính ngoài, độ dày, số lượng lỗ bulong và khoảng cách giữa các lỗ. Nếu không có tiêu chuẩn, việc thay thế một chiếc van từ nhà sản xuất này vào đường ống của nhà sản xuất khác sẽ trở nên bất khả thi.

Các tiêu chuẩn mặt bích phổ biến hiện nay

Trong thực tế thi công tại Việt Nam, bạn sẽ chủ yếu bắt gặp ba hệ tiêu chuẩn chính. Việc phân biệt rõ các hệ này là kỹ năng bắt buộc của một chuyên gia vật tư.

1. Tiêu chuẩn JIS (Japanese Industrial Standards)

Đây là tiêu chuẩn của Nhật Bản, cực kỳ phổ biến trong các hệ thống cấp thoát nước và PCCC tại Việt Nam. Các cấp áp lực thường gặp bao gồm: JIS 5K, 10K, 16K, 20K. Trong đó, JIS 10K là loại thông dụng nhất cho các tòa nhà và nhà máy nhẹ.

2. Tiêu chuẩn ANSI / ASME (Mỹ)

Được phát triển bởi Hiệp hội Kỹ sư Cơ khí Hoa Kỳ, tiêu chuẩn này là "ông vua" trong ngành dầu khí, hóa chất và nhiệt điện. Thay vì dùng ký hiệu K hay PN, ANSI sử dụng khái niệm Class (150, 300, 600, 900...). Mặt bích ANSI thường dày và chịu áp lực tốt hơn so với các dòng phổ thông.

3. Tiêu chuẩn DIN (Deutsches Institut für Normung)

Tiêu chuẩn của Đức, đại diện cho hệ thống đo lường Châu Âu. Ký hiệu áp lực là PN (Pressure Nominal) như PN6, PN10, PN16, PN25. Hiện nay, tiêu chuẩn DIN dần được hợp nhất vào tiêu chuẩn chung Châu Âu là EN 1092-1.

Insight chuyên gia: Một sai lầm kinh điển là cố gắng lắp mặt bích JIS 10K vào mặt bích ANSI Class 150. Mặc dù chúng có thể cùng kích thước đường ống, nhưng số lỗ bulong và khoảng cách tâm lỗ (PCD) hoàn toàn khác nhau. JIS ≠ ANSI ≠ DIN, chúng không thể lắp lẫn trực tiếp.

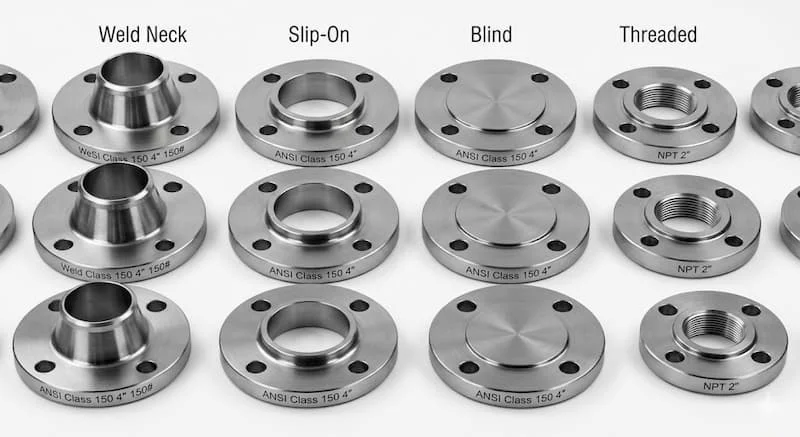

Phân loại mặt bích theo cấu tạo

Tùy vào phương thức kết nối với ống và vị trí lắp đặt, mặt bích được chia thành nhiều loại hình học khác nhau:

• Mặt bích hàn cổ (Weld Neck - WN): Có phần cổ dài để hàn đấu đầu với ống. Loại này chịu áp lực cực cao và rung động tốt, thường dùng trong các đường ống dẫn khí nén hoặc hơi nóng áp suất lớn.

• Mặt bích hàn trượt (Slip On - SO): Ống được xỏ vào bên trong lỗ bích và hàn cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ lắp đặt, giá thành rẻ, phù hợp cho hệ thống áp lực trung bình.

• Mặt bích ren (Threaded): Kết nối với ống bằng ren mà không cần hàn. Đây là lựa chọn tối ưu cho các khu vực dễ cháy nổ hoặc các hệ thống ống nhỏ, mỏng không thể hàn.

• Mặt bích mù (Blind flange): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các lỗ chờ, cho phép mở rộng hệ thống trong tương lai.

• Mặt bích lỏng (Lap Joint): Đi kèm với một đoạn ống ngắn gọi là Stub End. Mặt bích này có thể xoay quanh ống, giúp việc căn chỉnh lỗ bulong trở nên cực kỳ linh hoạt.

Thông số kỹ thuật quan trọng cần biết

Để đọc hiểu một bản vẽ kỹ thuật hoặc đặt hàng chính xác, bạn cần nắm vững các thông số "vàng" sau:

1. DN (Diameter Nominal): Kích thước danh định của đường ống (Ví dụ: DN50, DN100). Lưu ý DN không phải là kích thước thực tế tính bằng mm của đường kính ngoài.

2. PN / Class: Định mức áp lực mà mặt bích chịu đựng được ở nhiệt độ tiêu chuẩn. Sai áp lực có thể dẫn đến nổ bích hoặc rò rỉ.

3. OD (Outside Diameter): Đường kính ngoài tổng thể của mặt bích.

4. Bolt Circle (PCD): Đường kính vòng tròn đi qua tâm các lỗ bulong. Đây là thông số quyết định hai mặt bích có "khớp" nhau hay không.

5. Số lỗ và đường kính lỗ bulong: Ví dụ, cùng DN100 nhưng tiêu chuẩn này có 4 lỗ, tiêu chuẩn kia có 8 lỗ.

Tại sao phải check kỹ? Chỉ cần sai lệch 1mm ở khoảng cách lỗ bulong, bạn sẽ không thể xuyên bulong qua để kết nối, dẫn đến việc phải hủy bỏ toàn bộ linh kiện đã mua.

So sánh các tiêu chuẩn mặt bích

Bảng dưới đây tóm tắt sự khác biệt cơ bản giữa ba hệ tiêu chuẩn phổ biến nhất:

Insight: Trong một số trường hợp đặc biệt, người ta có thể dùng bảng quy đổi để tìm các điểm tương đồng, nhưng về mặt kỹ thuật chính thống, không nên thay thế trực tiếp các tiêu chuẩn này cho nhau nếu không có sự tính toán của kỹ sư thiết kế.

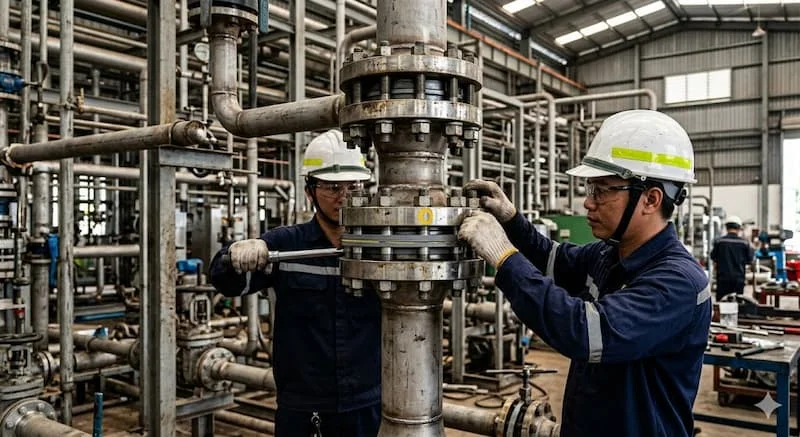

Ứng dụng thực tế của mặt bích tiêu chuẩn

Mặt bích không chỉ là một miếng thép; nó là "khớp nối" vận hành cả một hệ thống công nghiệp:

• Hệ thống cấp thoát nước: Sử dụng chủ yếu mặt bích JIS 10K hoặc PN10 bằng thép mạ kẽm hoặc gang để chống ăn mòn.

• Hệ thống PCCC: Yêu cầu mặt bích phải chịu được áp lực cao đột ngột khi kích hoạt máy bơm công suất lớn.

• Nhà máy thực phẩm & hóa chất: Thường dùng mặt bích inox tiêu chuẩn ANSI hoặc DIN để đảm bảo vệ sinh và kháng hóa chất.

• Ngành dầu khí: Nơi áp suất có thể lên tới hàng trăm bar, mặt bích hàn cổ (Weld Neck) tiêu chuẩn Class 600 - 1500 là lựa chọn bắt buộc.

Sai lầm thường gặp khi chọn mặt bích

Dựa trên kinh nghiệm thực tế, dưới đây là những lỗi gây tốn kém nhất:

• Nhầm lẫn giữa JIS và ANSI: Đây là lỗi phổ biến nhất do người mua chỉ báo "mặt bích DN100" mà không kèm tiêu chuẩn.

• Chọn sai áp lực làm việc: Dùng mặt bích PN10 cho hệ thống có áp suất vận hành 15 Bar (gây rò rỉ và nguy cơ nổ ống).

• Quên kiểm tra vật liệu: Lắp mặt bích thép vào môi trường nước biển gây rỉ sét chỉ sau vài tháng sử dụng.

• Không chú ý đến độ dày (Thickness): Mặt bích "thiếu ly" (hàng phi tiêu chuẩn) thường mỏng hơn, dễ bị vênh khi siết bulong.

Hệ quả: Rò rỉ lưu chất gây thất thoát, dừng máy đột xuất và chi phí nhân công thay thế thường cao gấp nhiều lần giá trị chiếc mặt bích ban đầu.

Cách chọn mặt bích tiêu chuẩn đúng 100%

Để đảm bảo chọn đúng thiết bị ngay từ lần đầu tiên, hãy tuân thủ Checklist sau:

• ✅ Xác định tiêu chuẩn hệ thống: Kiểm tra các thiết bị sẵn có (van, máy bơm) đang theo chuẩn gì? (JIS/ANSI/DIN).

• ✅ Xác định DN: Đường kính danh định của ống là bao nhiêu?

• ✅ Xác định áp lực: Áp suất tối đa của hệ thống là bao nhiêu (PN hay Class)?

• ✅ Chọn kiểu dáng: Cần bích rỗng (hàn) hay bích mù (bịt đầu ống)?

• ✅ Kiểm tra số lỗ bulong: Đối chiếu với bảng tra tiêu chuẩn kỹ thuật.

• ✅ Lựa chọn vật liệu: Thép SS400, Thép A105, Inox 304 hay Inox 316?

Tip: Nếu bạn không có bảng tra trong tay, cách đơn giản nhất là dùng thước kẹp đo khoảng cách giữa 2 tâm lỗ bulong đối diện và đếm số lỗ, sau đó gửi cho nhà cung cấp để họ đối chiếu bảng quy chuẩn.

Lưu ý khi lắp đặt mặt bích

Lắp đặt đúng kỹ thuật giúp tăng tuổi thọ hệ thống lên đến 20 năm:

• Siết bulong theo hình sao: Luôn siết các cặp bulong đối diện nhau để lực ép dàn đều, tránh làm lệch mặt bích hoặc hỏng gioăng.

• Vệ sinh bề mặt: Đảm bảo mặt bích sạch bụi bẩn, gỉ sét trước khi đặt gioăng.

• Dùng mỡ bôi trơn: Bôi mỡ vào ren bulong để sau này tháo dỡ bảo trì dễ dàng hơn.

• Kiểm tra rò rỉ: Sau khi lắp xong, cần test áp (Hydrotest) ở mức 1.5 lần áp suất làm việc để kiểm tra độ kín.

Câu hỏi thường gặp về mặt bích tiêu chuẩn (FAQ)

1. Mặt bích tiêu chuẩn JIS có lắp được với mặt bích ANSI không?

Hầu như là không. Dù cùng kích thước ống (ví dụ DN50), nhưng đường kính vòng chia lỗ bulong và số lượng lỗ của hai tiêu chuẩn này khác nhau. Bạn sẽ không thể xỏ bulong qua được.

2. DN và PN khác nhau như thế nào?

DN (Diameter Nominal) là chỉ số kích thước lòng ống danh định. PN (Pressure Nominal) là chỉ số áp lực làm việc tối đa ở nhiệt độ phòng. Một mặt bích luôn phải có đủ 2 thông số này (Ví dụ: DN100 PN16).

3. Mặt bích inox có tốt hơn mặt bích thép không?

Tốt hơn về khả năng chống ăn mòn và thẩm mỹ, nhưng đắt hơn nhiều. Nếu hệ thống chỉ dẫn nước sạch bình thường, mặt bích thép mạ kẽm là đủ để tối ưu chi phí.

4. Làm sao biết mặt bích đang dùng thuộc tiêu chuẩn nào?

Hãy nhìn vào phần cạnh biên của mặt bích. Các sản phẩm đạt chuẩn luôn được dập chìm thông tin: Nhà sản xuất, kích thước (DN), áp lực (PN/Class) và vật liệu.

Kết luận

Mặt bích tiêu chuẩn không chỉ là một linh kiện cơ khí đơn thuần, mà là ngôn ngữ chung đảm bảo sự an toàn và tính đồng bộ cho mọi công trình. Việc hiểu rõ các quy chuẩn JIS, ANSI, DIN giúp bạn tránh được những sai sót kỹ thuật đắt giá, bảo vệ hệ thống khỏi các sự cố rò rỉ và tối ưu hóa quy trình vận hành.
