T Type Strainer là gì?

T type strainer là gì? Trong quá trình vận hành của các nhà máy và hệ thống cơ điện hiện đại, không ít đơn vị từng phải đối mặt với những sự cố phát sinh nghiêm trọng do cặn bẩn, rỉ sét hay các mảnh dị vật trôi nổi tự do trong đường ống. Hậu quả để lại vô cùng nặng nề: làm kẹt và xước bề mặt van điều khiển, mài mòn cánh quạt làm giảm tuổi thọ máy bơm, gây nghẹt cục bộ đường ống dẫn, hoặc làm suy giảm đáng kể hiệu suất truyền nhiệt của bộ trao đổi nhiệt. Những rủi ro này đẩy chi phí bảo trì và sửa chữa thiết bị lên mức cao kỷ lục. Đầu tư lắp đặt lọc T chính là giải pháp lọc cơ học chuyên sâu, giúp kiểm soát triệt để cặn bẩn cho các hệ thống lưu lượng lớn và đáp ứng tiêu chuẩn vệ sinh định kỳ cực kỳ dễ dàng.

Vì sao lọc T là thiết bị không thể thiếu trong hệ thống đường ống?

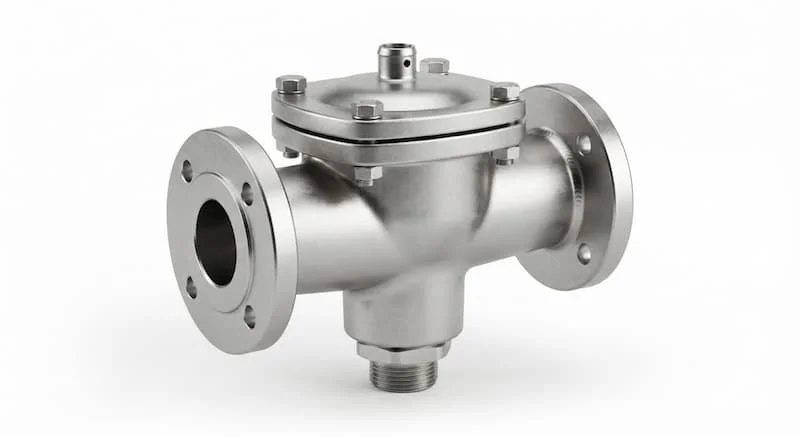

T Type Strainer là gì?

T Type Strainer là thiết bị lọc cơ học được lắp trên đường ống, có thân van dạng chữ T và lưới lọc bên trong nhằm loại bỏ cặn bẩn, rỉ sét, cát hoặc tạp chất trước khi lưu chất đi qua các thiết bị như bơm, van điều khiển, đồng hồ đo và bộ trao đổi nhiệt.

Thiết bị này đóng vai trò như tuyến phòng thủ đầu tiên bảo vệ toàn bộ mạng lưới cơ điện. Cấu trúc tổng thể bao gồm phần thân chữ T rộng rãi cho phép dòng chảy lưu thông thuận lợi mà không bị thắt nghẽn đột ngột. Vai trò cốt lõi của lọc T là giữ lại các hạt rắn kích thước lớn, ngăn chặn chúng xâm nhập vào các thiết bị đắt tiền phía sau, đảm bảo độ tinh khiết ổn định cho toàn bộ dây chuyền vận hành công nghiệp.

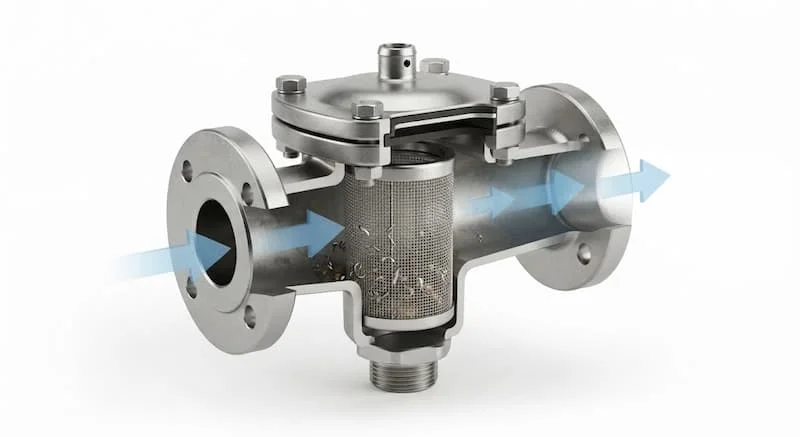

Cấu tạo và nguyên lý hoạt động của lọc T

Kết cấu kỹ thuật của lọc T bao gồm các thành phần chính: thân lọc dạng chữ T đúc nguyên khối, nắp bảo trì phía trên giúp tháo lắp nhanh, lõi lưới lọc (Screen/Basket) bằng kim loại chịu lực, gioăng làm kín chống rò rỉ, hệ thống bulong siết nắp chắc chắn, cùng đầu xả cặn đáy (nếu có) để xả xả bớt tạp chất thô.

Nguyên lý vận hành diễn ra đơn giản nhưng cực kỳ hiệu quả: Dòng lưu chất đi vào thân lọc theo hướng chữ T => Các tạp chất và cặn bẩn có kích thước lớn bị giữ lại trọn vẹn bên trong lòng lưới lọc => Lưu chất sạch tiếp tục di chuyển qua các thiết bị phía sau => Kỹ thuật viên tiến hành mở nắp vệ sinh lưới khi lượng cặn tích tụ đạt giới hạn cho phép.

Phân loại lọc T

Việc phân loại lọc T thường dựa trên nhiều tiêu chí kỹ thuật để tối ưu hóa theo đặc thù từng hệ thống. Theo vật liệu cấu thành, phổ biến gồm inox 304, inox 316 chịu hóa chất, gang đúc chịu áp lực và thép carbon chuyên dụng.

Theo phương pháp kết nối đường ống, thiết bị có kiểu nối ren thông dụng, kết nối mặt bích chắc chắn hoặc hàn đối đầu. Mật độ lưới lọc rất đa dạng từ 20 Mesh, 40 Mesh, 80 Mesh, 100 Mesh cho đến 200 Mesh. Hướng dòng chảy được thiết kế linh hoạt theo dạng lắp ngang hoặc lắp đứng tùy thuộc vào không gian kiến trúc thực tế của công trình.

Các thông số kỹ thuật quan trọng

• Kích thước danh nghĩa (DN15 – DN600): Tương thích hoàn toàn với đường kính của tuyến ống công nghiệp.

• Áp suất làm việc (PN10, PN16, PN25, Class 150/300): Giới hạn chịu áp lực tối đa của thân van trước nguy cơ biến dạng.

• Nhiệt độ vận hành tối đa: Ngưỡng chịu nhiệt của gioăng làm kín và thân van trong môi trường lưu chất nóng.

• Chỉ số Mesh lưới lọc & Lưu lượng ($m^3/h$): Quyết định độ tinh của hạt cặn bị giữ lại và tốc độ chảy qua thiết bị.

• Độ sụt áp & Tiêu chuẩn sản xuất (ASME, DIN, JIS): Các thông số kỹ thuật đồng bộ đảm bảo chất lượng gia công cơ khí chính xác.

So sánh lọc T với Y Strainer và Basket Strainer

Kết luận: Nên ưu tiên chọn lọc T cho các hệ thống đường ống công nghiệp cỡ lớn đòi hỏi khả năng giữ cặn cao và tần suất vệ sinh định kỳ thuận tiện.

Vì sao lọc T phù hợp với hệ thống lưu lượng lớn?

Nhờ thiết kế hình chữ T đặc trưng, lọc T sở hữu khoang chứa cặn bẩn dung tích lớn nằm ở phần bầu lọc phía dưới. Cấu trúc này giúp thiết bị gom được lượng lớn tạp chất mà không gây bít tắc dòng chảy đột ngột.

Ưu điểm này làm giảm đáng kể tần suất phải dừng hệ thống để bảo trì, duy trì mức tổn thất áp suất thấp dọc đường ống, cho phép tháo lắp lưới lọc nhanh chóng từ phía trên và bảo vệ hiệu quả các thiết bị đắt tiền vận hành liên tục trong môi trường công nghiệp nặng.

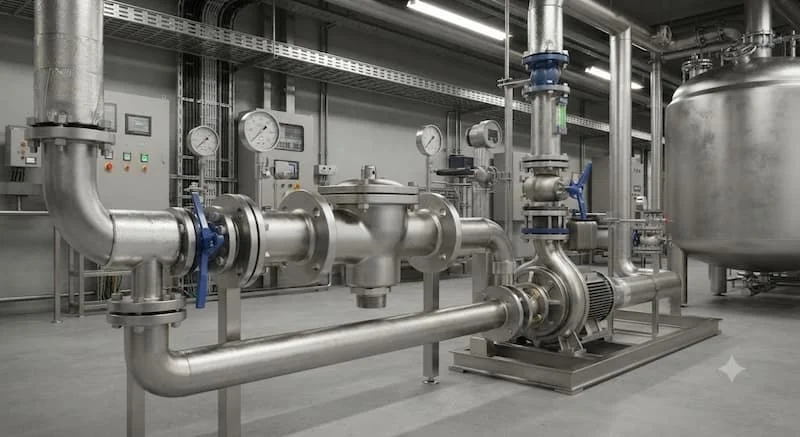

Lọc T được sử dụng ở đâu?

• Hệ thống cấp nước đô thị & Xử lý nước: Lọc cặn thô bảo vệ các trạm bơm công suất lớn.

• Nhà máy Thực phẩm & Bia rượu: Loại bỏ xác nguyên liệu, cặn bã trong dây chuyền chế biến dung dịch.

• Ngành Dầu khí & Hóa chất: Lọc sạch tạp chất cơ học trong các đường ống dẫn lưu chất ăn mòn.

• Hệ thống HVAC & Hơi nóng: Bảo vệ van điều khiển, thiết bị trao đổi nhiệt và nồi hơi công nghiệp.

• Nhà máy Điện & Luyện kim: Vận hành ổn định trong mạng lưới đường ống áp lực cao.

Khi nào nên sử dụng lọc T?

• Khi lưu lượng dòng chảy trong hệ thống đường ống đạt mức lớn, đòi hỏi tiết diện lọc rộng.

• Khi nguồn lưu chất chứa nhiều tạp chất, cặn bẩn hoặc rỉ sét từ đường ống cũ.

• Khi quy trình sản xuất yêu cầu phải tháo rời vệ sinh lưới lọc định kỳ một cách nhanh chóng.

• Khi cần bảo vệ tuyệt đối các thiết bị tinh vi như van điện từ, đồng hồ đo lưu lượng và bơm cao áp.

Những sai lầm thường gặp khi lựa chọn lọc T

• Chọn sai kích thước Mesh: Dùng lưới quá thô khiến cặn nhỏ lọt qua, hoặc quá mịn gây tắc nghẽn liên tục.

• Chọn sai kích thước DN: Lắp thiết bị không khớp với đường kính ống dẫn gây sụt áp mạnh.

• Bỏ qua việc tính toán tổn thất áp suất: Làm suy giảm lưu lượng thực tế của toàn bộ hệ thống.

• Dùng sai vật liệu chế tạo: Lắp thân gang cho hệ thống hóa chất ăn mòn mạnh dẫn đến rò rỉ.

Giải pháp: Luôn tham vấn kỹ thuật từ đơn vị cung cấp uy tín để chọn đúng thông số Mesh và chủng loại vật liệu tương thích với đặc thù vận hành của nhà máy.

Hướng dẫn chọn lọc T phù hợp

✓ Xác định chính xác kích thước danh nghĩa DN của đường ống kết nối.

✓ Tính toán lưu lượng dòng chảy tối đa qua thiết bị.

✓ Lựa chọn kích thước Mesh lưới lọc phù hợp với yêu cầu độ sạch của hệ thống.

✓ Chọn vật liệu chế tạo thân van tương thích tuyệt đối với tính chất lưu chất.

✓ Đối chiếu tiêu chuẩn kết nối (mặt bích, ren, hàn) với hệ thống sẵn có.

✓ Kiểm tra giới hạn áp suất và nhiệt độ làm việc thực tế.

✓ Ưu tiên mua hàng từ các thương hiệu thiết bị công nghiệp uy tín.

Hướng dẫn lắp đặt và bảo dưỡng định kỳ

1. Xác định chiều dòng chảy: Quan sát kỹ mũi tên chỉ hướng đi được đúc nổi trên thân lọc T.

2. Đảm bảo không gian thao tác: Chừa khoảng trống phía trên nắp bảo trì để thuận tiện rút lõi lọc ra ngoài.

3. Kiểm tra gioăng làm kín: Đảm bảo gioăng cao su hoặc PTFE không bị lệch trước khi siết chặt bulong nắp.

4. Xả cặn định kỳ: Mở van xả đáy thường xuyên để loại bỏ bớt phần cặn thô tích tụ trong bầu lọc.

5. Vệ sinh lưới lọc: Tháo rời lõi lọc, dùng vòi xịt áp lực cao làm sạch cặn bám, thay mới ngay nếu lưới bị rách.

Câu hỏi thường gặp về lọc T

T Type Strainer khác biệt như thế nào so với Y Strainer?

T Type Strainer sở hữu khoang chứa cặn lớn hơn và lưu lượng xử lý cao hơn Y Strainer, rất thích hợp cho các hệ thống công nghiệp nặng đòi hỏi không gian lọc rộng rãi và dễ bảo trì.

Bao lâu thì người dùng nên tiến hành vệ sinh lưới lọc một lần?

Tần suất phụ thuộc hoàn toàn vào hàm lượng cặn bẩn có trong dòng lưu chất. Thông thường nên kiểm tra và vệ sinh định kỳ từ 1 đến 3 tháng một lần để đảm bảo hiệu suất.

Nên ưu tiên chọn vật liệu inox 304 hay inox 316?

Inox 304 đáp ứng tốt cho phần lớn hệ thống nước sạch và thực phẩm thông thường. Trong khi đó, inox 316 là lựa chọn bắt buộc cho môi trường có tính ăn mòn cao như hóa chất hoặc nước biển.

Có thể sử dụng lọc T cho hệ thống hơi nóng không?

Hoàn toàn có thể. Khi dùng cho hơi nóng, cần lưu ý chọn loại vật liệu thân thép/inox kết hợp gioăng chịu nhiệt độ cao để đảm bảo độ bền tuyệt đối.

Tổng kết

lọc T là giải pháp lọc cơ học hàng đầu giúp loại bỏ triệt để cặn bẩn, bảo vệ toàn diện hệ thống đường ống và thiết bị công nghiệp có lưu lượng lớn. Việc lựa chọn đúng vật liệu, kích thước, thông số Mesh và tiêu chuẩn kết nối sẽ giúp gia tăng tuổi thọ thiết bị, giảm thiểu chi phí bảo trì và đảm bảo dây chuyền vận hành ổn định lâu dài.
