FFRV valve là gì? Định nghĩa và vai trò cốt lõi

FFRV valve là gì? Trong thiết kế và vận hành các hệ thống phòng cháy chữa cháy (PCCC), đặc biệt là tại các tòa nhà cao tầng hay nhà máy công nghiệp, áp suất nước luôn được duy trì ở mức rất cao để đảm bảo khả năng chữa cháy tức thì. Tuy nhiên, tình huống áp suất đột ngột vượt quá mức cho phép do máy bơm hoạt động quá công suất hoặc sự cố đóng van đột ngột là rủi ro thường trực. Nếu không được xử lý kịp thời, lượng áp suất dư thừa này có thể dẫn đến hậu quả nghiêm trọng như vỡ đường ống, hỏng đầu phun sprinkler, hay phá hủy các thiết bị đắt tiền trong hệ thống.

Để giải quyết vấn đề cấp bách này và đảm bảo an toàn tuyệt đối cho công trình, việc sử dụng ffrv valve (Fire Fighting Relief Valve) để xả áp là giải pháp kỹ thuật tối ưu và bắt buộc. Mặc dù đóng vai trò là "van an toàn" then chốt, nhưng trên thực tế, nhiều chủ đầu tư, đơn vị thi công và thậm chí là nhân viên kỹ thuật vẫn chưa thực sự hiểu rõ về cấu tạo, nguyên lý cũng như cách lựa chọn loại van này sao cho chuẩn xác nhất. Bài viết này, dưới góc nhìn của các chuyên gia ngành cơ điện PCCC, sẽ cung cấp cái nhìn chuyên sâu, giúp bạn hiểu đúng và chọn chuẩn ffrv van cho hệ thống của mình.

FFRV valve là gì? Định nghĩa và vai trò cốt lõi

FFRV van là viết tắt của cụm từ Fire Fighting Relief Valve. Trong ngôn ngữ kỹ thuật chuyên ngành PCCC tại Việt Nam, thiết bị này thường được gọi là van xả áp chuyên dụng cho hệ thống chữa cháy. Đây là một loại van tự động được thiết kế đặc biệt để lắp đặt trên đường ống của hệ thống PCCC, với nhiệm vụ chính là giải phóng lượng áp suất nước dư thừa ra khỏi hệ thống khi áp suất này vượt quá một ngưỡng an toàn đã được cài đặt trước đó.

Chức năng xả áp này đóng vai trò cực kỳ quan trọng, đóng vai trò như một "cầu chì áp suất" cho toàn bộ hệ thống. Khi áp suất tăng cao đột ngột, ffrv van sẽ tự động mở ra, cho phép một lượng nước thoát ra ngoài (thường là xả về bể chứa nước chữa cháy), từ đó làm giảm áp suất trong đường ống về mức an toàn. Nhờ cơ chế này, ffrv van giúp bảo vệ toàn bộ hệ thống đường ống, các đầu phun sprinkler, cuộn vòi chữa cháy và đặc biệt là cụm máy bơm chữa cháy khỏi những hư hỏng cơ học nghiêm trọng do quá áp gây ra. Việc hiểu đúng và chính xác định nghĩa cũng như chức năng của ffrv van là bước đầu tiên và quan trọng nhất để đảm bảo an toàn PCCC cho công trình.

Nguyên lý hoạt động của FFRV valve

Nguyên lý hoạt động của ffrv van dựa trên sự cân bằng lực cơ học giữa áp suất nước trong đường ống và lực nén của lò xo bên trong van. Đây là một quy trình vận hành hoàn toàn tự động, đảm bảo phản ứng tức thì trước sự biến động của áp suất hệ thống.

• Khi áp suất hệ thống ở mức bình thường: Lực nén của lò xo được cài đặt trước (set pressure) sẽ lớn hơn lực tác động của áp suất nước lên đĩa van. Nhờ đó, đĩa van được ép chặt vào ghế van, giữ cho van luôn ở trạng thái đóng hoàn toàn, không cho nước thoát ra cổng xả.

• Khi áp suất hệ thống vượt ngưỡng an toàn: Vì một lý do nào đó (ví dụ: bươm chữa cháy hoạt động nhưng các đầu phun chưa mở hết, hoặc đóng van đột ngột), áp suất nước trong đường ống tăng cao đột biến. Khi lực tác động của áp suất nước lên đĩa van lớn hơn lực nén của lò xo, lò xo sẽ bị nén lại, đĩa van được nâng lên. Van chuyển sang trạng thái mở, cho phép một lượng nước nén áp suất cao thoát ra cổng xả. Việc xả nước này làm giảm áp suất trong đường ống một cách nhanh chóng.

• Khi áp suất trở lại mức an toàn: Khi áp suất nước giảm xuống dưới mức cài đặt, lực lò xo lại lớn hơn lực tác động của nước, đẩy đĩa van về vị trí đóng ban đầu, ngăn không cho nước tiếp tục xả ra.

Vì sao cần xả áp nhanh trong PCCC? Trong các hệ thống chữa cháy, đặc biệt là hệ thống sprinkler tự động, các thiết bị nhe đầu phun được thiết kế để hoạt động ổn định trong một dải áp suất nhất định. Sự quá áp đột ngột có thể phá hủy hàng loạt đầu phun trước khi chúng kịp chữa cháy, hoặc làm vỡ đường ống trục, khiến toàn bộ hệ thống vô tác dụng. Do đó, khả năng phản ứng và xả áp cực nhanh của ffrv van là yếu tố sinh tử để bảo vệ khả năng vận hành của hệ thống PCCC khi có sự cố.

Phân tích chuyên sâu về FFRV valve

Để hiểu rõ tại sao ffrv van có thể vận hành tin cậy trong môi trường khắc nghiệt của hệ thống PCCC, chúng ta cần phân tích sâu hơn về cấu tạo và các thông số kỹ thuật của nó.

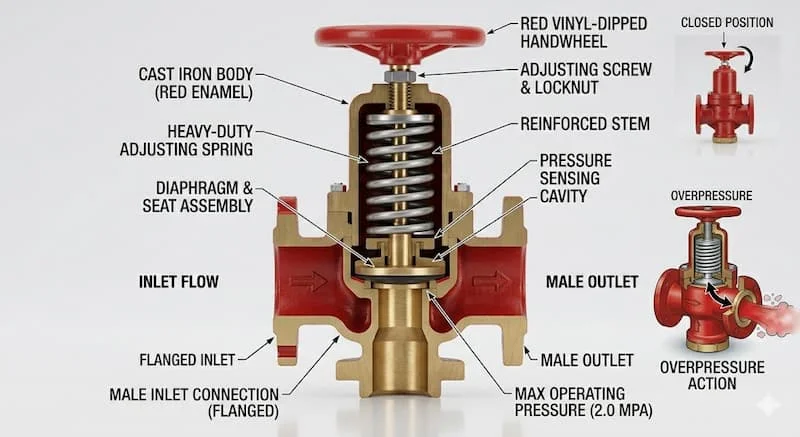

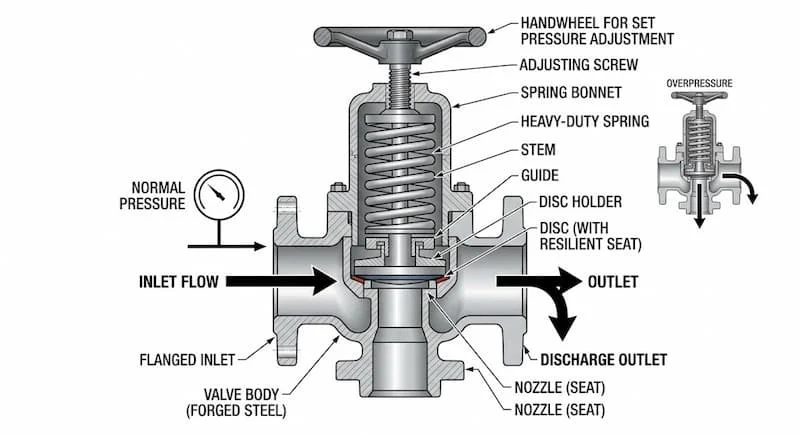

Cấu tạo chi tiết FFRV valve

Một chiếc ffrv van tiêu chuẩn được cấu thành từ các bộ phận chính sau, mỗi bộ phận đều được thiết kế để chịu được áp suất cao và hoạt động chính xác:

1. Thân van (Body): Thường được đúc từ gang cầu (Ductile Iron) hoặc thép rèn, thép không gỉ, có khả năng chịu áp suất nổ cực cao và chống ăn mòn tốt. Thân van có các cổng kết nối (mặt bích hoặc ren) để lắp vào đường ống chính và cổng xả.

2. Lò xo điều chỉnh áp suất (Adjusting Spring): Đây là "bộ não" cơ học của van. Lò xo được làm từ thép hợp kim chịu lực cao, có độ đàn hồi chính xác. Độ cứng của lò xo quyết định ngưỡng áp suất xả của van. Phía trên lò xo thường có vít điều chỉnh để kỹ thuật viên cài đặt áp suất xả mong muốn.

3. Đĩa van (Disc/Poppet): Là bộ phận trực tiếp đóng/mở dòng nước. Đĩa van thường được làm từ thép không gỉ hoặc đồng, với bề mặt làm kín được gia công tinh xảo để đảm bảo không rò rỉ khi van đóng.

4. Ghế van (Seat): Là bề mặt đệm trong thân van nơi đĩa van ép vào. Ghế van cũng được làm từ vật liệu cứng như thép không gỉ hoặc đồng, đảm bảo độ kín và độ bền sau nhiều lần đóng mở.

5. Nắp van (Bonnet): Chứa lò xo và vít điều chỉnh, bảo vệ các bộ phận bên trong khỏi tác động môi trường.

Insight chuyên gia: Thiết kế của ffrv van ưu tiên độ đơn giản và tin cậy cơ học tối đa. Không sử dụng các linh kiện điện tử hay màng ngăn mỏng manh, van cơ học đảm bảo hoạt động chính xác ngay cả trong điều kiện mất điện hay cháy nổ, nơi mà độ bền và khả năng chịu áp lực là ưu tiên hàng đầu.

Thông số kỹ thuật quan trọng cần cài đặt và lựa chọn

Việc lựa chọn sai thông số kỹ thuật có thể làm cho ffrv van vô tác dụng hoặc thậm chí gây hại cho hệ thống. Dưới đây là các thông số bạn bắt buộc phải nắm vững:

• Áp suất cài đặt (Set Pressure): Đây là mức áp suất mà tại đó van bắt đầu mở để xả áp. Thông số này phải được tính toán kỹ lưỡng dựa trên áp suất hoạt động tối đa an toàn của đường ống và thiết bị thấp nhất trong hệ thống.

• Dải hoạt động (Adjustment Range): Mỗi model van có một dải áp suất cài đặt cụ thể (ví dụ: 5-15 bar). Bạn cần chọn van có dải hoạt động bao phủ mức áp suất cài đặt mong muốn.

• Kích thước DN (Nominal Diameter): Kích thước của van phải tương ứng với kích thước đường ống nơi lắp đặt (DN50, DN80, DN100...). Việc chọn van quá nhỏ sẽ không đủ khả năng xả nhanh lượng nước dư thừa.

• Vật liệu: Tùy thuộc vào môi trường nước và yêu cầu công trình, bạn có thể chọn thân van bằng gang cầu (phổ biến nhất cho PCCC dân dụng), thép (chịu áp và nhiệt tốt hơn), hoặc inox (cho môi trường ăn mòn).

• Tiêu chuẩn chất lượng và an toàn: Đây là yếu tố quyết định. Trong PCCC, các tiêu chuẩn quốc tế như UL (Underwriters Laboratories) và FM (Factory Mutual) là bảo chứng cao nhất cho chất lượng và khả năng vận hành của van. Ngoài ra, việc tuân thủ các tiêu chuẩn thiết kế như NFPA (National Fire Protection Association) là bắt buộc.

Giải thích: Các tiêu chuẩn UL/FM quyết định độ an toàn của thiết bị. Một chiếc van có chứng nhận UL/FM đã trải qua các bài kiểm tra khắc nghiệt về độ bền nổ, độ chính xác xả áp và khả năng hoạt động sau hàng nghìn lần đóng mở. Việc sử dụng van không rõ nguồn gốc, không đạt chuẩn là rủi ro cực lớn, có thể trả giá bằng cả công trình khi có cháy.

So sánh FFRV van và PRV van (Pressure Reducing Valve)

Nhiều người thường nhầm lẫn giữa hai loại van này vì chúng đều liên quan đến "áp suất". Tuy nhiên, chức năng và ứng dụng của chúng là hoàn toàn khác biệt, đặc biệt là trong hệ thống PCCC.

Insight chuyên gia: FFRV van ưu tiên an toàn và tốc độ phản ứng, được thiết kế để đối phó với các tình huống khẩn cấp, quá áp đột ngột. Trong khi đó, PRV valve ưu tiên sự ổn định áp suất đầu ra để các thiết bị hạ nguồn hoạt động đúng thiết kế. Việc sử dụng nhầm PRV thay cho FFRV tại các vị trí cần xả áp khẩn cấp có thể dẫn đến hậu quả nghiêm trọng do PRV không thể giải phóng lượng nước lớn một cách nhanh chóng.

Ứng dụng thực tế của FFRV valve

Nhờ khả năng bảo vệ tin cậy trước rủi ro quá áp, ffrv van là thiết bị không thể thiếu trong nhiều hệ thống PCCC hiện đại, bảo vệ an toàn cho hàng ngàn công trình.

FFRV valve dùng trong hệ thống nào?

Dưới đây là các ứng dụng điển hình nhất của loại van này:

1. Hệ thống chữa cháy sprinkler tự động: Lắp đặt trên đường ống trục chính để bảo vệ hàng ngàn đầu phun sprinkler khỏi bị phá hủy khi áp suất tăng đột ngột do bơm hoạt động.

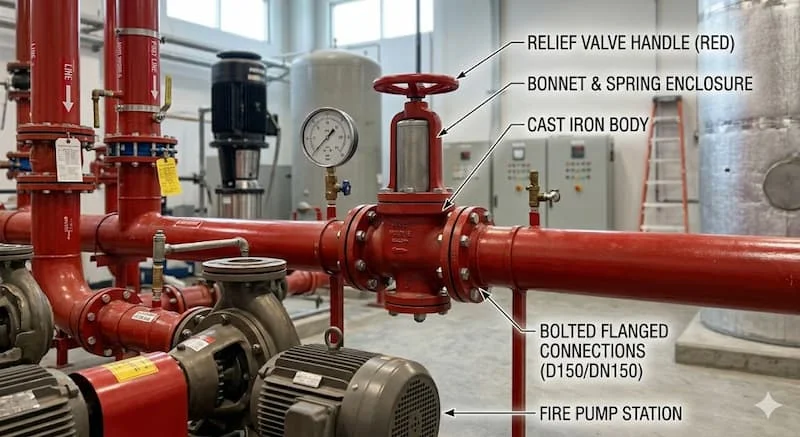

2. Cụm bơm chữa cháy: Đây là vị trí lắp đặt phổ biến nhất. FFRV van thường được lắp trên một đường ống bypass (đường vòng) nối từ đầu ra của bơm về bể chứa. Khi bươm chạy nhưng lượng nước chữa cháy chưa được sử dụng hết, van sẽ mở để xả nước về bể, ngăn không cho áp suất đầu ra của bơm tăng quá cao.

3. Tòa nhà cao tầng và nhà máy công nghiệp: Nơi có hệ thống đường ống chữa cháy dài và phức tạp, rủi ro quá áp do đóng van đột ngột (hiện tượng búa nước) hoặc sự cố bơm là rất lớn. Van xả áp được lắp đặt tại các vị trí chiến lược để bảo vệ toàn bộ mạng lưới đường ống.

Sai lầm thường gặp khi chọn và sử dụng FFRV valve

Việc lựa chọn và sử dụng sai có thể biến thiết bị an toàn này thành mối nguy:

1. Nhầm lẫn với van giảm áp PRV: Như đã phân tích, đây là sai lầm nguy hiểm nhất, ảnh hưởng trực tiếp đến khả năng giải phóng áp suất khẩn cấp.

2. Không kiểm tra và ưu tiên tiêu chuẩn UL/FM: Chọn van giá rẻ, không có chứng nhận quốc tế, dẫn đến van không mở khi quá áp hoặc không đóng kín sau khi xả, làm mất nước chữa cháy.

3. Chọn sai áp suất cài đặt (Set Pressure): Cài đặt quá thấp làm van mở thường xuyên, gây lãng phí nước và mài mòn van; cài đặt quá cao lại không phát huy tác dụng bảo vệ khi hệ thống quá áp.

4. Sử dụng van kém chất lượng, vật liệu không phù hợp: Thân van bị nứt, lò xo bị mỏi hoặc đĩa van bị kẹt sau một thời gian ngắn.

Hậu quả: Việc chọn sai ffrv van dẫn đến mất an toàn nghiêm trọng cho công trình. Nó có thể gây hư hỏng hệ thống PCCC khi có cháy, làm mất khả năng chữa cháy và dẫn đến thiệt hại khôn lường về người và của.

Hướng dẫn / Checklist chọn mua FFRV valve phù hợp

Để đảm bảo hệ thống PCCC của bạn được bảo vệ an toàn tuyệt đối bởi một chiếc ffrv van chuẩn xác, hãy tuân theo quy trình và checklist dưới đây:

Cách chọn FFRV van phù hợp: Quy trình 4 bước

✅ Bước 1: Xác định hệ thống lắp đặt: Bạn lắp van cho cụm bơm chữa cháy, hệ thống sprinkler, hay đường ống trục chính của tòa nhà cao tầng? Mỗi vị trí có thể yêu cầu kích thước và cách lắp đặt khác nhau.

✅ Bước 2: Chọn áp suất cài đặt (Set Pressure) chính xác: Đây là bước quan trọng nhất. Hãy tham khảo ý kiến của đơn vị thiết kế PCCC để xác định mức áp suất cài đặt phù hợp, đảm bảo nó thấp hơn áp suất chịu tải của thiết bị yếu nhất và cao hơn áp suất hoạt động bình thường của hệ thống.

✅ Bước 3: Kiểm tra tiêu chuẩn UL/FM bắt buộc: Tuyệt đối ưu tiên các thương hiệu van có chứng nhận UL Listed và FM Approved cho ứng dụng PCCC. Đây không chỉ là yêu cầu kỹ thuật mà còn là yêu cầu pháp lý trong việc nghiệm thu hệ thống PCCC.

✅ Bước 4: Chọn vật liệu thân van: Tùy thuộc vào ngân sách và điều kiện môi trường, bạn có thể chọn thân van bằng gang cầu (Ductile Iron - phổ biến, kinh tế), thép (chịu áp/nhiệt tốt hơn) hoặc inox (cho môi trường ăn mòn).

Checklist chọn nhanh

Trước khi ký đơn hàng, hãy kiểm tra lại một lần nữa với checklist dưới đây:

• [ ] Van có dải áp suất cài đặt bao phủ mức áp suất cài đặt mong muốn?

• [ ] Van có chứng nhận UL Listed và FM Approved rõ ràng?

• [ ] Kích thước DN của van khớp với kích thước đường ống?

• [ ] Vật liệu thân van và các bộ phận bên trong phù hợp với môi trường nước?

• [ ] Thương hiệu van uy tín, có nguồn gốc xuất xứ rõ ràng?

• [ ] Cam kết bảo hành và hỗ trợ kỹ thuật sau bán hàng?

Lưu ý khi lắp đặt và sử dụng FFRV valve

Để ffrv van vận hành tin cậy, việc lắp đặt đúng kỹ thuật là bắt buộc:

• Lắp đúng hướng dòng chảy: Quan sát mũi tên chỉ hướng dòng chảy được đúc trên thân van và lắp đặt chính xác. Lắp ngược sẽ làm van vô tác dụng.

• Kiểm tra và kiểm định định kỳ: FFRV van cần được kiểm tra khả năng xả áp và độ kín định kỳ (ví dụ: 6 tháng/lần). Đây là quy định bắt buộc trong công tác bảo trì PCCC.

• Không tự ý điều chỉnh sai áp suất: Việc điều chỉnh áp suất xả phải được thực hiện bởi nhân viên kỹ thuật có chuyên môn và dùng thiết bị đo áp suất chuẩn.

• Bảo trì, vệ sinh thường xuyên: Kiểm tra và loại bỏ cặn bẩn trong van, đảm bảo đĩa van không bị kẹt.

FAQ - Những câu hỏi thường gặp về FFRV valve

❓ FFRV van là gì?

Trả lời: FFRV van (Fire Fighting Relief Valve) là van xả áp tự động chuyên dụng cho hệ thống phòng cháy chữa cháy. Nhiệm vụ của nó là giải phóng áp suất nước dư thừa ra khỏi đường ống khi áp suất này vượt quá mức an toàn đã cài đặt, từ đó bảo vệ hệ thống khỏi các hư hỏng do quá áp.

❓ FFRV van khác gì PRV valve?

Trả lời: Sự khác biệt cốt lõi nằm ở chức năng và tốc độ phản ứng. FFRV van là van an toàn, xả áp suất ra ngoài hệ thống một cách cực nhanh khi quá áp khẩn cấp. Trong khi đó, PRV valve là van giảm áp, luôn hoạt động để điều chỉnh và duy trì áp suất đầu ra ổn định, thấp hơn áp suất đầu vào.

❓ Có bắt buộc dùng ffrv valve trong hệ thống PCCC không?

Trả lời: Có. Trong rất nhiều hệ thống PCCC hiện đại, đặc biệt là các cụm bơm chữa cháy công suất lớn, các tòa nhà cao tầng hay hệ thống sprinkler nhe nhe đầu phun, việc lắp đặt ffrv valve là bắt buộc theo các tiêu chuẩn thiết kế quốc tế (như NFPA) và quy chuẩn PCCC Việt Nam để đảm bảo an toàn cho toàn bộ hệ thống.

❓ Tiêu chuẩn nào là quan trọng nhất khi chọn FFRV valve?

Trả lời: Đối với ứng dụng PCCC, các tiêu chuẩn chất lượng và an toàn của các tổ chức kiểm định quốc tế uy tín như UL (Underwriters Laboratories) và FM (Factory Mutual) là quan trọng nhất. Việc ưu tiên chọn van có chứng nhận UL/FM đảm bảo van đã được kiểm tra nghiêm ngặt và đủ khả năng vận hành tin cậy trong điều kiện khẩn cấp.

❓ Giá ffrv valve khoảng bao nhiêu?

Trả lời: Giá của ffrv valve phụ thuộc vào rất nhiều yếu tố như kích thước DN, dải áp suất, vật liệu thân van, thương hiệu và đặc biệt là có chứng nhận UL/FM hay không. Van có chứng nhận UL/FM thường có giá cao hơn nhưng đảm bảo an toàn tối đa. Để có báo giá chính xác cho dự án, bạn nên liên hệ trực tiếp với các đơn vị cung cấp van PCCC uy tín.

Kết luận

FFRV valve là một thiết bị an toàn then chốt, đóng vai trò bảo vệ "sinh tử" cho toàn bộ hệ thống phòng cháy chữa cháy trước rủi ro quá áp. Việc hiểu đúng định nghĩa, nguyên lý hoạt động, cấu tạo và đặc biệt là khả năng phân biệt rõ ràng với van giảm áp PRV là kiến thức bắt buộc đối với bất kỳ ai tham gia vào việc thiết kế, thi công và vận hành hệ thống PCCC.
