Mặt bích ren trong là gì?

Mặt bích ren trong là gì? Khi thiết kế và lắp đặt hệ thống cấp nước, khí nén hay các đường ống công nghiệp, bài toán tối ưu thời gian thi công và thuận tiện trong việc bảo trì luôn là ưu tiên hàng đầu. Thay vì sử dụng phương pháp hàn truyền thống vốn đòi hỏi kỹ thuật cao và tốn kém, nhiều chuyên gia đã lựa chọn bích ren trong như một giải pháp thay thế linh hoạt và hiệu quả.

Vậy bích ren trong thực chất là gì? Tại sao loại phụ kiện này lại trở thành lựa chọn ưu tiên trong nhiều hệ thống áp suất thấp đến trung bình? Liệu nó có đáp ứng được yêu cầu về độ kín khít và độ bền cho công trình của bạn? Hãy cùng chúng tôi đi sâu vào phân tích chuyên môn để giải mã toàn bộ những thắc mắc này.

Bích ren trong là gì và vì sao được sử dụng phổ biến?

Trong các hệ thống đường ống công nghiệp, việc kết nối các thiết bị hay đoạn ống thường cần sự linh hoạt để tháo lắp khi cần sửa chữa. Nếu bạn đang tìm kiếm một phương pháp kết nối cơ học, không cần sử dụng máy hàn tại hiện trường, thì bích ren trong chính là "câu trả lời" hoàn hảo.

Sự phổ biến của loại mặt bích này đến từ sự tiện lợi vượt trội:

• Không cần hàn: Giảm thiểu rủi ro hỏa hoạn, không yêu cầu thợ hàn có tay nghề cao.

• Lắp đặt nhanh: Tiết kiệm thời gian thi công đáng kể.

• Bảo trì thuận tiện: Dễ dàng tháo rời để vệ sinh hoặc thay thế thiết bị mà không làm hỏng cấu trúc ống.

Tuy nhiên, liệu nó có khác biệt gì so với các loại mặt bích hàn? Nó có khả năng chịu áp lực như thế nào? Trong bài viết này, chúng ta sẽ đi vào chi tiết kỹ thuật để giúp bạn đưa ra lựa chọn sáng suốt nhất cho dự án của mình.

Mặt bích ren trong là gì?

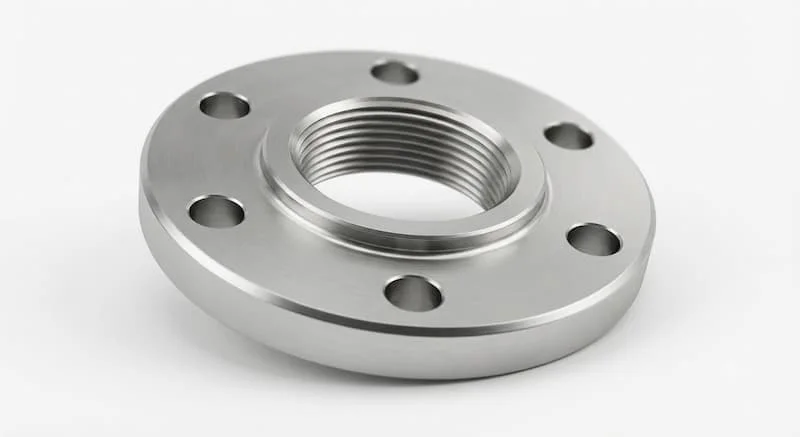

Định nghĩa chuyên môn

Mặt bích ren trong (Threaded Flange) là loại mặt bích được gia công sẵn phần ren ở lỗ trung tâm. Thay vì kết nối bằng cách hàn, loại mặt bích này được kết nối trực tiếp với đầu ống có ren ngoài. Đây là giải pháp kết nối cơ học bền bỉ, giúp việc lắp đặt trở nên đơn giản hơn bao giờ hết.

Cấu tạo chi tiết

Một bộ bích ren trong hoàn chỉnh thường bao gồm các thành phần:

• Thân mặt bích: Thường làm từ thép, inox hoặc nhựa, chịu lực chính.

• Lỗ ren trong: Phần quan trọng nhất, nơi ren ống sẽ ăn khớp vào.

• Các lỗ bu lông: Dùng để liên kết với mặt bích đối diện.

• Mặt làm kín: Nơi tiếp xúc với gioăng để đảm bảo độ kín khít.

Nguyên lý hoạt động

Nguyên lý của bích ren trong dựa trên sự ăn khớp giữa ren trong của mặt bích và ren ngoài của ống. Khi siết chặt, mặt bích sẽ ép chặt vào gioăng làm kín giữa hai mặt bích đối diện, kết hợp cùng lực ép của bu lông để tạo nên một hệ thống kín hoàn toàn, ngăn chặn rò rỉ lưu chất bên trong.

Đặc điểm nổi bật của bích ren trong

Điểm mạnh nhất của bích ren trong chính là khả năng tối ưu hóa quy trình lắp đặt. Trong môi trường làm việc mà việc sử dụng nhiệt (hàn) bị hạn chế hoặc cấm kỵ vì lý do an toàn cháy nổ, đây là lựa chọn duy nhất và tối ưu nhất.

Các đặc tính kỹ thuật ưu việt bao gồm:

• Tính cơ động: Phù hợp với các hệ thống cần tháo lắp thường xuyên để bảo trì.

• Giảm chi phí: Tiết kiệm chi phí thuê thợ hàn chuyên nghiệp và kiểm tra mối hàn (X-ray/siêu âm).

• Chống ăn mòn: Nếu được chế tạo từ vật liệu như inox, bích ren trong có khả năng chịu môi trường hóa chất rất tốt.

• Linh hoạt về áp suất: Đặc biệt phù hợp cho các hệ thống có áp suất làm việc từ thấp đến trung bình.

Phân loại bích ren trong

Để đáp ứng nhu cầu đa dạng của công nghiệp, loại mặt bích này được sản xuất với nhiều biến thể:

• Theo vật liệu: Inox 304/316 (chống ăn mòn cao), Thép carbon (chịu lực tốt, giá thành rẻ), Thép mạ kẽm (chống gỉ sét), Gang hoặc nhựa PVC (cho hệ thống xử lý nước).

• Theo tiêu chuẩn: JIS (Nhật Bản), ANSI (Mỹ), DIN (Đức), BS (Anh). Việc xác định đúng tiêu chuẩn là cực kỳ quan trọng để đảm bảo sự đồng bộ.

• Theo cấp áp lực: Các thông số như PN10, PN16, Class 150, Class 300 sẽ quyết định khả năng chịu tải của hệ thống.

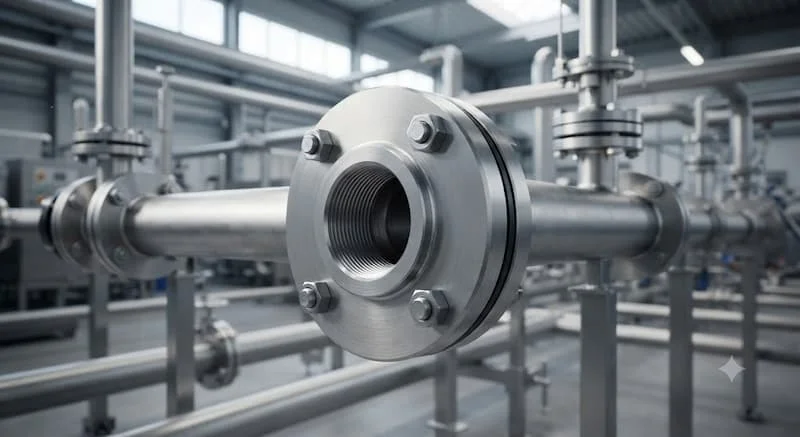

Thông số kỹ thuật của bích ren trong

Việc hiểu các thông số trên giúp bạn tránh được sai lầm chọn nhầm loại ren (ví dụ: NPT của Mỹ khác với BSP của Anh), đảm bảo sự ăn khớp tuyệt đối giữa ống và mặt bích.

So sánh bích ren trong với các loại mặt bích khác

Trong khi mặt bích hàn cổ dành cho các hệ thống áp lực cao cực đại, bích ren trong lại chiến thắng về tính linh hoạt và chi phí ở các phân khúc phổ thông.

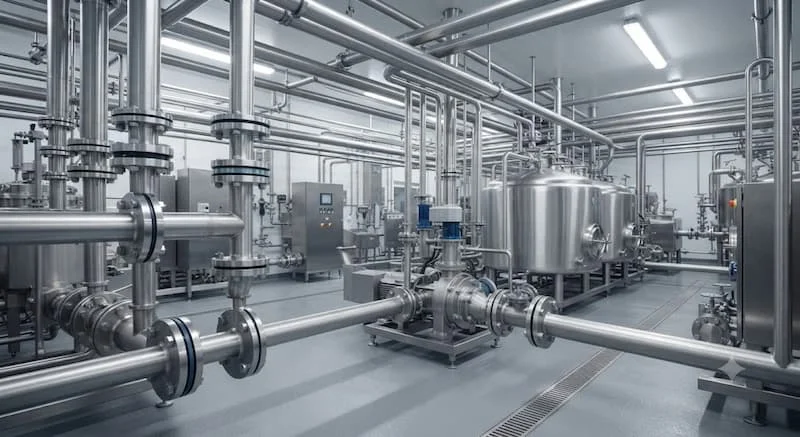

Ứng dụng thực tế

Bích ren trong có mặt ở khắp mọi nơi trong đời sống và sản xuất:

• Hệ thống cấp nước: Dẫn nước sạch, thoát nước dân dụng.

• Đường ống khí nén: Hệ thống máy nén khí, hơi.

• Phòng cháy chữa cháy (PCCC): Các đường ống cứu hỏa lưu lượng vừa.

• Nhà máy thực phẩm, hóa chất: Nơi yêu cầu sự sạch sẽ, không nhiễm từ mối hàn.

Khi nào nên dùng? Khi đường ống có kích thước nhỏ (thường dưới DN100), áp suất không quá cao và cần sự tiện lợi trong tháo lắp. Ngược lại, đối với các đường ống áp suất rất lớn hoặc hệ thống chịu rung động cực mạnh, hãy cân nhắc chuyển sang mặt bích hàn.

Hướng dẫn lắp đặt và lựa chọn

Để đảm bảo hệ thống vận hành bền bỉ, hãy thực hiện đúng các bước kỹ thuật:

1. Làm sạch ren: Loại bỏ ba-via, bụi bẩn trên ren ống và mặt bích.

2. Sử dụng vật liệu làm kín: Quấn băng tan (băng keo non) hoặc keo chuyên dụng cho ren.

3. Căn chỉnh: Đảm bảo ren đi thẳng, tránh vặn chéo gây hỏng ren.

4. Siết bu lông: Siết theo hình sao để lực ép lên gioăng được đồng đều.

Checklist khi mua hàng: Luôn kiểm tra tiêu chuẩn ren, cấp áp suất, vật liệu có phù hợp với môi trường lưu chất hay không và quan trọng nhất là yêu cầu chứng chỉ CO-CQ để đảm bảo chất lượng.

FAQ - Câu hỏi thường gặp

Mặt bích ren trong có cần hàn không?

Không, bích ren trong được thiết kế để kết nối cơ học bằng ren, hoàn toàn không cần hàn.

Bích ren trong chịu được áp suất bao nhiêu?

Thông thường phù hợp với hệ thống PN10, PN16 hoặc Class 150. Đối với áp suất cao hơn, cần tham khảo kỹ thuật viên.

Bích ren trong khác gì mặt bích hàn?

Khác biệt chính ở phương pháp kết nối: ren trong dùng ren ăn khớp, mặt bích hàn dùng nhiệt để nóng chảy kim loại cố định.

Kết luận

Bích ren trong là giải pháp kết nối đường ống không cần hàn tối ưu, giúp đơn giản hóa quá trình thi công và bảo trì. Việc lựa chọn đúng tiêu chuẩn ren, vật liệu và cấp áp suất sẽ đảm bảo độ kín, độ bền và hiệu quả vận hành lâu dài cho hệ thống của bạn.
