Steam trap valve là gì?

Steam trap valve là gì? Trong các hệ thống nhiệt công nghiệp, hơi nước đóng vai trò là nguồn năng lượng chủ đạo. Tuy nhiên, trong quá trình truyền dẫn nhiệt, một phần hơi nước sẽ bị mất nhiệt và ngưng tụ thành nước. Nếu lượng nước ngưng này không được loại bỏ kịp thời, chúng sẽ gây ra hiện tượng búa nước (water hammer) nguy hiểm, làm giảm hiệu suất truyền nhiệt đáng kể và gây ăn mòn đường ống. Steam trap valve (van bẫy hơi) chính là "người gác cổng" tự động, giúp tách biệt nước ngưng ra khỏi đường ống mà vẫn giữ trọn vẹn hơi sống (live steam) trong hệ thống. Việc lựa chọn và vận hành đúng thiết bị này không chỉ giúp tối ưu hiệu suất mà còn là bài toán tiết kiệm năng lượng mang tính chiến lược cho mọi nhà máy.

Steam trap valve là gì?

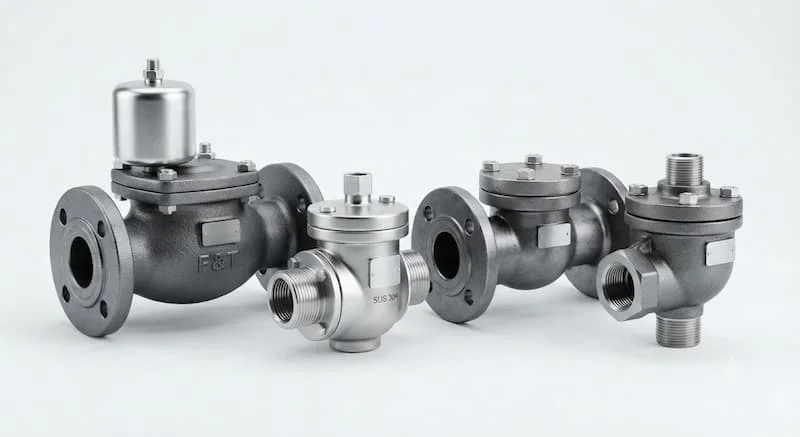

Steam trap valve (van bẫy hơi) là một thiết bị điều khiển tự động được lắp đặt trên hệ thống đường ống hơi, có nhiệm vụ xả nước ngưng, khí không ngưng và không khí ra ngoài, đồng thời ngăn cản hơi nước thất thoát. Nhờ thiết bị này, toàn bộ hệ thống hơi có thể duy trì được lưu lượng và áp suất ổn định, đảm bảo hơi nước luôn ở trạng thái "khô" và giàu nhiệt năng nhất khi đi vào thiết bị tiêu thụ.

• Vai trò: Tự động hóa quá trình loại bỏ nước ngưng mà không cần sự can thiệp của con người.

• Cơ chế: Phân biệt trạng thái vật lý giữa hơi (khí) và nước (lỏng) để đóng/mở cửa xả một cách thông minh.

• Tầm quan trọng: Ngăn chặn lãng phí năng lượng, bảo vệ hệ thống khỏi hư hỏng vật lý do búa nước.

Cấu tạo và nguyên lý hoạt động của van bẫy hơi

Mặc dù có nhiều biến thể, hầu hết các loại van bẫy hơi đều bao gồm các bộ phận cơ bản:

• Thân van: Vật liệu chịu áp lực cao như gang, thép hoặc inox.

• Cơ cấu đóng mở: Phao, đĩa, hoặc phần tử giãn nở nhiệt.

• Buồng điều khiển: Nơi thực hiện quá trình phân tách hơi và nước dựa trên sự chênh lệch mật độ hoặc nhiệt độ.

Nguyên lý hoạt động: Khi nước ngưng chảy vào bẫy hơi, cơ cấu đóng mở (ví dụ: phao nổi lên hoặc đĩa van hạ xuống) sẽ phản ứng để mở cửa xả. Khi hơi nước (có nhiệt độ và áp suất cao hơn) tiếp xúc với cơ cấu này, thiết bị sẽ tự động đóng cửa xả lại, ngăn chặn hơi thoát ra ngoài. Quá trình này diễn ra liên tục, đảm bảo dòng chảy hơi nước luôn được lưu thông hiệu quả.

Vai trò của steam trap trong hệ thống hơi

Việc lắp đặt đúng vị trí và loại bẫy hơi mang lại những lợi ích vượt trội:

• Loại bỏ nước ngưng & khí không ngưng: Tránh hiện tượng rỉ sét và giảm thiểu oxy hóa trong đường ống.

• Chống búa nước: Ngăn chặn các va đập thủy lực gây vỡ đường ống hoặc làm hỏng các khớp nối.

• Tăng hiệu suất nhiệt: Đảm bảo bề mặt trao đổi nhiệt không bị bao phủ bởi nước ngưng, giúp hơi nước tiếp xúc tối đa với thiết bị.

• Tiết kiệm năng lượng: Giảm thiểu tối đa hơi sống bị thất thoát, giúp giảm tiêu hao nhiên liệu cho lò hơi.

• Kéo dài tuổi thọ: Bảo vệ thiết bị trao đổi nhiệt, van và các phụ kiện đường ống khỏi tác động bào mòn.

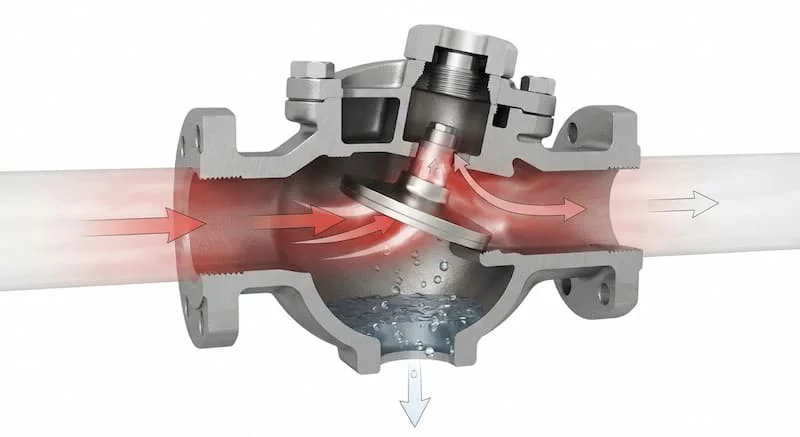

Phân tích chuyên sâu

Các loại van bẫy hơi phổ biến

• Mechanical Steam Trap: Dùng phao hoặc cốc ngược (bucket) để xả nước theo mức nước ngưng thực tế. Rất bền và phản ứng nhanh.

• Thermostatic Steam Trap: Hoạt động dựa trên sự chênh lệch nhiệt độ giữa hơi và nước ngưng.

• Thermodynamic Steam Trap: Hoạt động dựa trên sự thay đổi áp suất động học của hơi nước. Thiết kế nhỏ gọn, chịu được áp suất rất cao.

So sánh các loại van bẫy hơi

Kết luận: Bạn nên dùng loại Mechanical cho các hệ thống có lưu lượng nước ngưng lớn, và Thermodynamic cho các đường ống dẫn hơi áp suất cao.

Vì sao lựa chọn đúng steam trap giúp tiết kiệm năng lượng?

Một thiết bị bẫy hơi chọn sai công suất hoặc loại có thể gây thất thoát từ 5-10% lượng hơi của cả hệ thống. Việc chọn đúng thiết bị giúp nước ngưng thoát nhanh, giúp hơi nước luôn ở trạng thái nhiệt tối ưu, từ đó giảm thời gian gia nhiệt và tiết kiệm nhiên liệu đáng kể cho lò hơi.

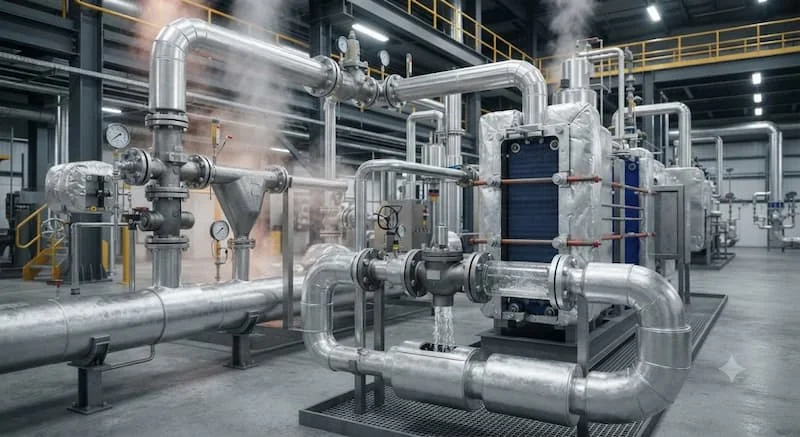

Ứng dụng thực tế

Steam trap valve được sử dụng ở đâu?

Thiết bị này có mặt trong hầu hết mọi ngành công nghiệp sử dụng hơi nóng:

• Công nghiệp thực phẩm & Dược phẩm: Đảm bảo nhiệt độ ổn định trong quá trình tiệt trùng.

• Dệt nhuộm & Hóa chất: Duy trì nhiệt độ trong các bể gia nhiệt, máy sấy.

• Điện lực & Giấy: Xử lý nước ngưng trong các tuabin và trục sấy lớn.

• Hệ thống lò hơi: Bảo vệ toàn bộ mạng lưới phân phối hơi.

Khi nào cần thay hoặc kiểm tra?

Cần kiểm tra ngay khi: Hệ thống xuất hiện tiếng ồn lạ (búa nước), nhiệt độ thiết bị trao đổi nhiệt giảm mặc dù áp suất hơi bình thường, hoặc khi nhận thấy sự thất thoát hơi nóng tại các điểm xả. Đây là các dấu hiệu cho thấy van bẫy hơi có thể đã bị "kẹt mở" hoặc "kẹt đóng".

Những sai lầm thường gặp

• Chọn sai kích thước: Quá nhỏ gây tắc nghẽn, quá lớn gây thất thoát hơi.

• Lắp sai chiều: Thiết bị sẽ không thể hoạt động theo đúng cơ chế đóng mở.

• Quên lắp Y Strainer: Rác bẩn từ đường ống sẽ nhanh chóng làm hỏng cơ cấu đóng mở của van.

Hướng dẫn và Checklist

Checklist lựa chọn van bẫy hơi

• [ ] Áp suất làm việc tối đa của hệ thống là bao nhiêu?

• [ ] Lưu lượng nước ngưng cần xả ước tính (kg/h).

• [ ] Nhiệt độ hơi nước vận hành.

• [ ] Kiểu kết nối phù hợp với đường ống hiện có (Ren, Mặt bích).

• [ ] Vật liệu thân van (Inox cho môi trường ăn mòn, Gang cho ứng dụng thông thường).

Hướng dẫn lắp đặt và bảo dưỡng

• Lắp đặt: Luôn lắp theo hướng mũi tên chỉ dẫn. Vị trí lắp đặt nên nằm ở điểm thấp nhất của đoạn ống hoặc sau thiết bị trao đổi nhiệt.

• Bảo trì: Thực hiện kiểm tra định kỳ bằng thiết bị đo nhiệt độ hoặc siêu âm. Luôn lắp một bộ Y Strainer (y lọc) trước van để bảo vệ thiết bị khỏi cặn bẩn từ đường ống hơi.

FAQ

Van bẫy hơi có phải van một chiều không?

Không, nó là thiết bị thông minh tự động tách hơi và nước, không chỉ ngăn dòng chảy ngược mà còn thực hiện chức năng xả.

Bao lâu nên kiểm tra steam trap?

Ít nhất 6 tháng/lần để đảm bảo không bị kẹt.

Steam trap bị hỏng có gây thất thoát hơi không?

Có, nếu bị kẹt ở chế độ mở, hơi sống sẽ thất thoát hoàn toàn ra ngoài, gây lãng phí năng lượng nghiêm trọng.

Có cần lắp Y Strainer trước steam trap không?

Rất cần thiết để bảo vệ cơ cấu đóng mở tinh vi bên trong van.

Kết luận

Việc lắp đặt và vận hành đúng van bẫy hơi là chìa khóa giúp doanh nghiệp tối ưu hóa chi phí vận hành lò hơi, nâng cao chất lượng sản phẩm và bảo vệ hệ thống thiết bị đắt tiền. Sự đầu tư bài bản vào thiết bị bẫy hơi không chỉ giải quyết các vấn đề kỹ thuật mà còn là cam kết cho sự phát triển bền vững và tiết kiệm năng lượng.
